পণ্যের বিবরণ
উৎপত্তি স্থল: চায়না বাওজি
পরিচিতিমুলক নাম: LHTi
সাক্ষ্যদান: ISO9001:2015
মডেল নম্বার: তাই ফ্ল্যাঞ্জ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 5
মূল্য: USD$25/pcs--USD$80/pcs
প্যাকেজিং বিবরণ: রপ্তানির জন্য পাতলা পাতলা কাঠের বাক্সে থাকা ফেনা দ্বারা মোড়ানো
ডেলিভারি সময়: 10 কর্মদিবস
যোগানের ক্ষমতা: প্রতি মাসে 5000 পিসি
উপাদান: |
F2 F7 F12 |
স্ট্যান্ডার্ড: |
ANSI 16.5 |
সিলিং সারফেস: |
আরএফ, এফএফ, টিজি, আরজে ইত্যাদি। |
টাইপ: |
তাই ফ্ল্যাঞ্জ |
আবেদন: |
পাইপ ফিটিং |
পরীক্ষামূলক: |
UT% PT% |
পৃষ্ঠতল: |
পালিশ |
পণ্যের নাম: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO স্লিপ অন টাইটানিয়াম ফ্ল্যাঞ্জ RF Ø2" 300# |
উপাদান: |
F2 F7 F12 |
স্ট্যান্ডার্ড: |
ANSI 16.5 |
সিলিং সারফেস: |
আরএফ, এফএফ, টিজি, আরজে ইত্যাদি। |
টাইপ: |
তাই ফ্ল্যাঞ্জ |
আবেদন: |
পাইপ ফিটিং |
পরীক্ষামূলক: |
UT% PT% |
পৃষ্ঠতল: |
পালিশ |
পণ্যের নাম: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO স্লিপ অন টাইটানিয়াম ফ্ল্যাঞ্জ RF Ø2" 300# |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO স্লিপ অন টাইটানিয়াম ফ্ল্যাঞ্জ RF Ø2" 300#
টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ পেট্রোকেমিক্যাল, তেল ও গ্যাস, বিদ্যুৎ উৎপাদন, বাল্ক তরল পরিবহন, রাসায়নিক, ফার্মাসিউটিক্যাল, সজ্জা এবং কাগজ, টেক্সটাইল এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।আমাদের সমস্ত টাইটানিয়াম ফ্ল্যাঞ্জ আন্তর্জাতিক মান অনুযায়ী তৈরি করা হয়।টাইটানিয়াম ফ্ল্যাঞ্জগুলি চালানের সময় ক্ষতিগ্রস্থ না হয় তা নিশ্চিত করার জন্য প্যাক করা হয়।রপ্তানির জন্য, প্লাইউড বাক্সে স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজিং করা হয়।সমস্ত টাইটানিয়াম ফ্ল্যাঞ্জগুলি গ্রেড, লট নং, সাইজ, ডিগ্রি এবং আমাদের ট্রেড মার্ক দিয়ে চিহ্নিত।আমরা টাইটানিয়াম ফ্ল্যাঞ্জে কাস্টমাইজড চিহ্নগুলিও গ্রহণ করি।
ANSI B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ
পণ্যের নাম: টাইটানিয়াম SO ফ্ল্যাঞ্জ
স্ট্যান্ডার্ড: ANSI / ASME B16.5
উপাদান: Gr1 Gr2 Gr5 Gr7 Gr12
আবেদন: রাসায়নিক শিল্প
সিলিং সারফেস: আরএফ, এফএফ, টিজি, আরজে ইত্যাদি।
আকার: 1/2''~80''(DN10~3600)
চাপ: 150#-2500#
পৃষ্ঠ: পালিশ
কৌশল: নকল এবং CNC মেশিন
পরিদর্শন: UT% PT%
শংসাপত্র: ISO9001, TUV ইত্যাদি।
MOQ: 1 পিসি
| ANSI B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ ক্লাস 150 | |||||||||
| নমপাইপের আকার | ফ্ল্যাঞ্জ দিয়া। | ফ্ল্যাঞ্জ পুরু | হাব দিয়া।বেসে | মুখ তুলে দিয়া। | গর্ত সংখ্যা | দিয়া।বোল্টের | দিয়া।বোল্ট সার্কেলের | বোর দিয়া। | হাবের মাধ্যমে দৈর্ঘ্য |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | ৫/৮ |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | ৫/৮ |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | ৫/৮ | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | ৭/৮ |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | ৫/৮ | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | ৭/৮ | 3-9/16 | 4-1/8 | 4 | ৫/৮ | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | ৫/৮ | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | ৫/৮ | 7 | ৪.০৭ | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | ৬-৩/১৬ | 8 | ৫/৮ | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | ৬-৭/১৬ | ৭-৫/১৬ | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | ৭-৯/১৬ | 8-1/2 | 8 | 3/4 | 9-1/2 | ৬.৭২ | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | ৮.৭২ | ০১-০৩/২০১৮ |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | ৭/৮ | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | ৭/৮ | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
| ANSI B 16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ ক্লাস 300 | |||||||||
| নমপাইপের আকার | ফ্ল্যাঞ্জ দিয়া। | ফ্ল্যাঞ্জ পুরু | হাব দিয়া।বেসে | মুখ তুলে দিয়া। | গর্ত সংখ্যা | দিয়া।বোল্টের | দিয়া।বোল্ট সার্কেলের | বোর দিয়া। | হাবের মাধ্যমে দৈর্ঘ্য |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | ৭/৮ |
| 3/4 | 4-5/8 | ৫/৮ | 1-7/8 | 1-11/16 | 4 | ৫/৮ | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | ৫/৮ | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | ৫/৮ | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | ৭/৮ | 3-5/16 | 3-5/8 | 8 | ৫/৮ | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |

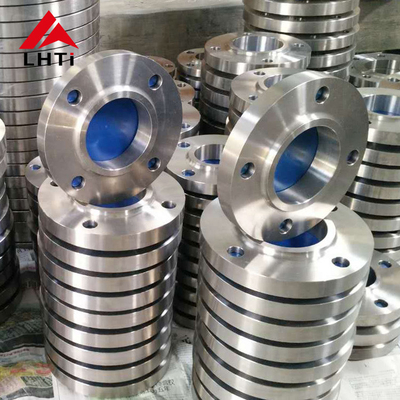

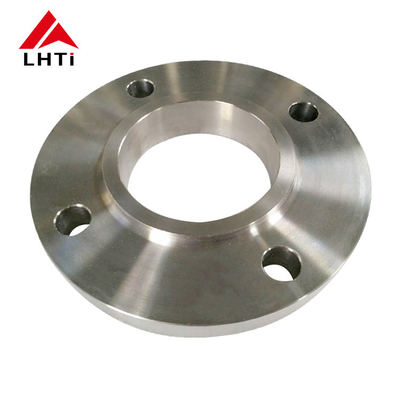

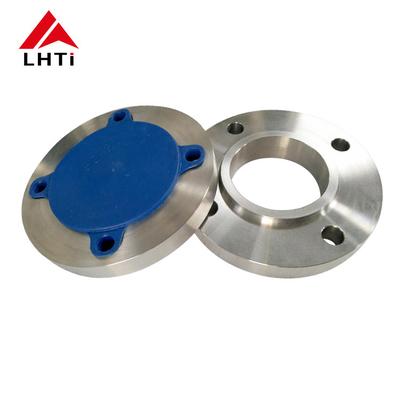

ফ্ল্যাঞ্জে ANSI B16.5 টাইটানিয়াম স্লিপের বিশদ চিত্র
টাইটানিয়াম ফ্ল্যাঞ্জের প্যাকেজ
