পণ্যের বিবরণ
উৎপত্তি স্থল: চীন, শানসি, বাওজি (চীনের টাইটানিয়াম উপত্যকা)
পরিচিতিমুলক নাম: LHTi
সাক্ষ্যদান: ISO9001:2015
মডেল নম্বার: WN
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: $35-258 / pc
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড রপ্তানি প্যাকিং: ভিতরে ফেনা এবং EPE এবং বাইরে পাতলা পাতলা কাঠের কেস রক্ষা করা।
ডেলিভারি সময়: 10-15 দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ডি/পি, ডি/এ, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 100000 পিসি
উপাদান: |
টাইটানিয়াম Gr2 Gr5 Gr7 |
প্রকার: |
WN (ওয়েল্ড নেক ফ্ল্যাঞ্জ) |
স্ট্যান্ডার্ড: |
ASME/ASTM B16.5 |
আকার: |
1/2''~80" |
ক্লাস: |
ক্লাস 150 ক্লাস 300 ক্লাস 600 ক্লাস 900 ক্লাস 1500 |
গুণমান পরীক্ষা: |
ইউটি, পিটি ইত্যাদি |
MOQ: |
1 পিসি |
তৃতীয় পক্ষের পরীক্ষা: |
TUV, SGS, BV ইত্যাদি |
পণ্যের নাম: |
CNC মেশিনযুক্ত UNS R50400 UNS R56400 F2 টাইটানিয়াম ফ্ল্যাঞ্জ bl ব্লাইন্ড ফ্ল্যাঞ্জ |
উপাদান: |
টাইটানিয়াম Gr2 Gr5 Gr7 |
প্রকার: |
WN (ওয়েল্ড নেক ফ্ল্যাঞ্জ) |
স্ট্যান্ডার্ড: |
ASME/ASTM B16.5 |
আকার: |
1/2''~80" |
ক্লাস: |
ক্লাস 150 ক্লাস 300 ক্লাস 600 ক্লাস 900 ক্লাস 1500 |
গুণমান পরীক্ষা: |
ইউটি, পিটি ইত্যাদি |
MOQ: |
1 পিসি |
তৃতীয় পক্ষের পরীক্ষা: |
TUV, SGS, BV ইত্যাদি |
পণ্যের নাম: |
CNC মেশিনযুক্ত UNS R50400 UNS R56400 F2 টাইটানিয়াম ফ্ল্যাঞ্জ bl ব্লাইন্ড ফ্ল্যাঞ্জ |

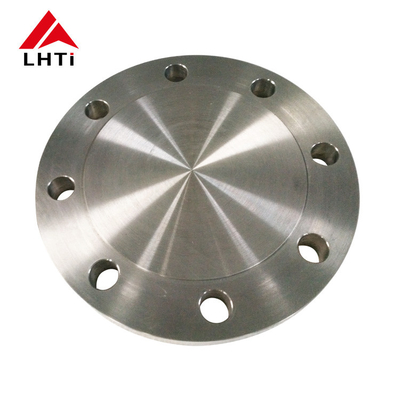

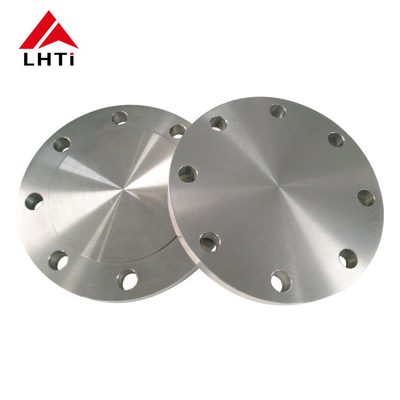

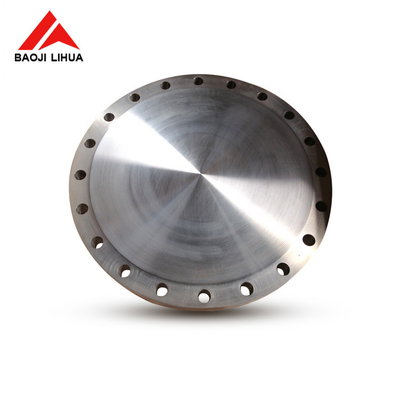

সিএনসি মেশিন UNS R50400 UNS R56400 F2 টাইটানিয়াম ফ্ল্যাঞ্জ ব্লাইন্ড ফ্ল্যাঞ্জ
বিএল ফ্ল্যাঞ্জকে ব্লাইন্ড ফ্ল্যাঞ্জও বলা হয়। এটি ফ্ল্যাঞ্জের সংযোগের একটি রূপ। এটি আসলে মাঝখানে একটি গর্ত ছাড়াই একটি ফ্ল্যাঞ্জ। এর ফাংশনগুলির মধ্যে একটি হল পাইপলাইনের শেষ অবধি ব্লক করা,এবং অন্যটি হ'ল রক্ষণাবেক্ষণের সময় পাইপলাইনে আবর্জনা অপসারণে সহায়তা করা. যতদূর ব্লকিং প্রভাব উদ্বেগ, এটা ক্যাপ এবং প্লাগ হিসাবে একই প্রভাব আছে. কিন্তু প্লাগ বিচ্ছিন্ন করার কোন উপায় নেই, যখন বাঁধাই flange bolts সঙ্গে সংশোধন করা হয়,যা বিচ্ছিন্ন করা খুবই সুবিধাজনক.
পণ্যের নামঃ টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ
স্ট্যান্ডার্ডঃ এএনএসআই / এএসএমই বি১৬।5
উপাদানঃ Gr1 Gr2 Gr5 Gr7 Gr12
প্রয়োগঃ রাসায়নিক শিল্প
একক মূল্যঃ $২৫/পিসি- $৮৫/পিসি
সিলিং পৃষ্ঠঃ RF, FF, TG, RJ ইত্যাদি
আকারঃ NPS 1/2 - NPS 24 ((DN 10 - 2000)
চাপঃ 150#-2500#
পৃষ্ঠঃ পোলিশ >
প্রযুক্তিঃ কাঠামো এবং সিএনসি মেশিন
পরিদর্শনঃ UT% PT%
সার্টিফিকেটঃ ISO9001, TUV ইত্যাদি
টাইটানিয়াম BL ফ্ল্যাঞ্জের সমস্ত গুণমান পরীক্ষাঃ
ভিজ্যুয়াল টেস্টিং (ভিটি)
আল্ট্রাসোনিক টেস্টিং (UT)
রেডিওগ্রাফিক টেস্টিং (RT)
চৌম্বকীয় কণা পরীক্ষা (এমটি)
পেনেরেন্ট টেস্টিং/ডাই পেনেরেট (পিটি)
এডি কারেন্ট টেস্টিং (ইটি)
অ্যাকোস্টিক ইমিশন (AE)
টাইটানিয়াম বিএল ফ্ল্যাঞ্জের বিস্তারিত চিত্রঃ
| টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ ক্লাস ১৫০ | ||||||
| নাম. পাইপের আকার | ফ্ল্যাঞ্জ ডায়া। | ফ্ল্যাঞ্জের বেধ | রাইজড ফেস ডায়া। | গর্তের সংখ্যা | বোল্টের ডায়া | বোল্ট সার্কেলের ডায়া |
| অর্ধেক | ৩-১/২ | ৭/১৬ | ১-৩/৮ | 4 | অর্ধেক | ২-৩/৮ |
| ৩/৪ | ৩-৭/৮ | অর্ধেক | ১-১১-১৬ | 4 | অর্ধেক | ২-৩/৪ |
| 1 | ৪-১৪ | ৯/১৬ | 2 | 4 | অর্ধেক | ৩-১/৮ |
| ১-১-৪ | ৪-৫/৮ | ৫/৮ | ২-১/২ | 4 | অর্ধেক | ৩-১/২ |
| ১-১/২ | 5 | ১১/১৬ | ২-৭/৮ | 4 | অর্ধেক | ৩-৭/৮ |
| 2 | 6 | ৩/৪ | ৩-৫/৮ | 4 | ৫/৮ | ৪-৩-৪ |
| ২-১/২ | 7 | ৭/৮ | ৪-১/৮ | 4 | ৫/৮ | ৫-১/২ |
| 3 | ৭-১/২ | ১৫/১৬ | 5 | 4 | ৫/৮ | 6 |
| ৩-১/২ | ৮/২ | ১৫/১৬ | ৫-১/২ | 8 | ৫/৮ | 7 |
| 4 | 9 | ১৫/১৬ | ৬-৩-১৬ | 8 | ৫/৮ | ৭-১/২ |
| 5 | 10 | ১৫/১৬ | ৭-৫-১৬ | 8 | ৩/৪ | ৮/২ |
| 6 | 11 | 1 | ৮/২ | 8 | ৩/৪ | ৯-১২ |
| 8 | ১৩-১২ | ১-১/৮ | ১০-৫/৮ | 8 | ৩/৪ | ১১-৩/৪ |
| 10 | 16 | ১-৩/১৬ | ১২-৩/৪ | 12 | ৭/৮ | ১৪-৪ |
| 12 | 19 | ১-১-৪ | 15 | 12 | ৭/৮ | 17 |
| 14 | 21 | ১-৩/৮ | ১৬-১৪ | 12 | 1 | ১৮-৩/৪ |
| 16 | ২৩-১/২ | ১-৭-১৬ | ১৮-১২ | 16 | 1 | ২১-১/৪ |
| 18 | 25 | ১-৯-১৬ | 21 | 16 | ১-১/৮ | ২২-৩/৪ |
| 20 | ২৭-১/২ | ১-১১-১৬ | 23 | 20 | ১-১/৮ | 25 |
| 24 | 32 | ১-৭/৮ | ২৭-১/৪ | 20 | ১-১-৪ | ২৯-১/২ |
| টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ ক্লাস ৩০০ | ||||||
| নাম. পাইপের আকার | ফ্ল্যাঞ্জ ডায়া। | ফ্ল্যাঞ্জের বেধ | রাইজড ফেস ডায়া। | গর্তের সংখ্যা | বোল্টের ডায়া | বোল্ট সার্কেলের ডায়া |
| অর্ধেক | ৩-৩-৪ | ৯/১৬ | ১-৩/৮ | 4 | অর্ধেক | ২-৫/৮ |
| ৩/৪ | ৪-৫/৮ | ৫/৮ | ১-১১-১৬ | 4 | ৫/৮ | ৩-১/৪ |
| 1 | ৪-৭-৮ | ১১/১৬ | 2 | 4 | ৫/৮ | ৩-১/২ |
| ১-১-৪ | ৫-১/৪ | ৩/৪ | ২-১/২ | 4 | ৫/৮ | ৩-৭/৮ |
| ১-১/২ | ৬-১/৮ | ১৩/১৬ | ২-৭/৮ | 4 | ৩/৪ | ৪-১/২ |
| 2 | ৬-১/২ | ৭/৮ | ৩-৫/৮ | 8 | ৫/৮ | 5 |
| ২-১/২ | ৭-১/২ | 1 | ৪-১/৮ | 8 | ৩/৪ | ৫-৭/৮ |
| 3 | ৮-১/৪ | ১-১/৮ | 5 | 8 | ৩/৪ | ৬-৫/৮ |
