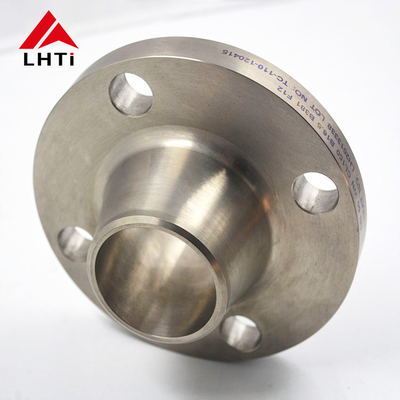

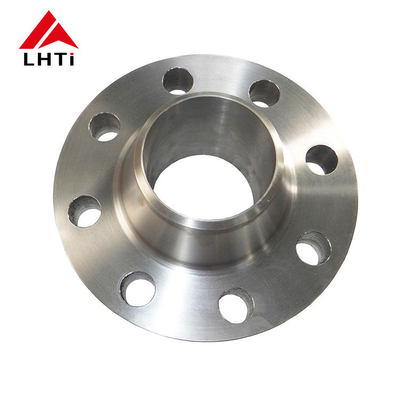

DIN 2633 WNRF টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ গ্রেড 2 ফ্ল্যাঞ্জ WN উত্থাপিত মুখ PN16 পাইপিং সিস্টেমে

সোল্ডার নেকল ফ্ল্যাঞ্জঅ্যাপ্লিকেশনের জন্য নির্বাচিত হয় ঠিক কারণ তারা কঠোর এবং সমালোচনামূলক অবস্থার অধীনে চমৎকারঃ

ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি পাইপ বা ফিটিংগুলির মধ্যে একটি শক্তিশালী, শক্তিশালী সংযোগ সরবরাহ করে, যা ফুটো ছাড়াই উচ্চ অভ্যন্তরীণ চাপ সহ্য করতে সক্ষম।ঢালাই ঘাড় নকশা যৌথ এ চাপ ঘনত্ব হ্রাস, যা উচ্চ চাপের অবস্থার অধীনে অত্যন্ত গুরুত্বপূর্ণ।

তেল ও গ্যাস, রাসায়নিক প্রক্রিয়াকরণ এবং বিদ্যুৎ উৎপাদনের মতো শিল্পে, যেখানে তাপমাত্রা এবং চাপ ব্যাপকভাবে পরিবর্তিত হতে পারে, ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি স্থিতিশীলতা এবং নির্ভরযোগ্যতা সরবরাহ করে।তারা ব্যাপক অপারেশন অবস্থার উপর একটি নিরাপদ সীল বজায় রাখে.ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি প্রায়শই স্টেইনলেস স্টিল বা টাইটানিয়ামের মতো উপকরণ থেকে তৈরি হয়, যা তাদের যান্ত্রিক বৈশিষ্ট্যগুলি হারাতে ছাড়াই উচ্চ তাপমাত্রা সহ্য করতে পারে।এটি গরম তরল বা গ্যাস জড়িত অ্যাপ্লিকেশন জন্য তাদের উপযুক্ত করে তোলে.

সোল্ডার নেক ফ্ল্যাঞ্জের শক্তিশালী নির্মাণ নিশ্চিত করে যে তারা বিপজ্জনক এবং ক্ষয়কারী তরলগুলি নিরাপদে পরিচালনা করতে পারে। তারা একটি নিরাপদ সংযোগ সরবরাহ করে যা ফুটো বা উপাদান অবনতির ঝুঁকি হ্রাস করে,উদ্বায়ী পদার্থের সাথে কাজ করে এমন শিল্পের জন্য গুরুত্বপূর্ণ.কিছু অ্যাপ্লিকেশন, যেমন ক্রায়োজেনিক প্রক্রিয়া বা আর্কটিক পরিবেশে, এমন উপাদানগুলির প্রয়োজন যা অত্যন্ত কম তাপমাত্রায় নির্ভরযোগ্য থাকে।যখন উপযুক্ত উপকরণ থেকে তৈরি করা হয় এবং উপযুক্ত নকশা বিবেচনা, এমনকি শূন্যের নিচে অবস্থার মধ্যে তাদের অখণ্ডতা বজায় রাখতে পারে।

2ডিআইএন ২৬৩৩ এর ২ নং গ্রেডের টাইটানিয়াম ওয়েড নেক ফ্ল্যাঞ্জ

গ্রেড ২ টাইটানিয়াম তার ব্যতিক্রমী শক্তি এবং জারা প্রতিরোধের বৈশিষ্ট্যগুলির কারণে পাইপ, ভালভ এবং ফিটিং শিল্পে অত্যন্ত চাওয়া হয়।এএসটিএম বি৩৮১ গ্রেড ২ এর প্রাপ্যতা এবং অক্সিডেশনের প্রতিরোধের কারণে এটি প্রায়শই অনুরোধ করা হয়এছাড়াও আমরা টাইটানিয়াম গ্রেড ১২ সরবরাহ করি,যা উচ্চতর তাপমাত্রায় উচ্চতর শক্তি বজায় রাখে এবং এর নমনীয়তা এবং ওয়েল্ডিংয়ের জন্য মূল্যবান.

টাইটানিয়াম ব্যাপকভাবে উচ্চ তাপমাত্রা এবং চাপ প্রতিরোধের চাহিদা থাকা অ্যাপ্লিকেশনগুলিতে ওজন হ্রাস করার সময় ব্যাপকভাবে ব্যবহৃত হয়।প্রধান উদাহরণগুলির মধ্যে রয়েছে বিমানের দেহের ফ্রেম এবং কাটিং-এজ সামরিক সরঞ্জামগুলির মতো এয়ারস্পেস উপাদানগুলিএর দুর্দান্ত ক্ষয় প্রতিরোধের কারণে টাইটানিয়াম ফ্ল্যাঞ্জগুলি বিশেষত সামুদ্রিক এবং ক্লোরাইড সমৃদ্ধ পরিবেশে অফশোর ড্রিলিং উপাদান এবং তাপ এক্সচেঞ্জার সমাবেশগুলির জন্য জনপ্রিয়।

সংক্ষেপে, টাইটানিয়াম, বিশেষ করে এএসটিএম বি৩৮১ গ্রেড ২ এবং গ্রেড ১২, এমন শিল্পে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, যেখানে চরম অবস্থার অধীনে শক্তিশালী পারফরম্যান্সের প্রয়োজন হয়।চ্যালেঞ্জিং পরিবেশে নির্ভরযোগ্যতা এবং দীর্ঘায়ু নিশ্চিত করা.

3.DIN2633 PN16 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের স্পেসিফিকেশন

4. টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের সুবিধা

• ব্যতিক্রমী স্থায়িত্বঃঅন্যান্য ধাতুর তুলনায় টাইটানিয়াম ক্ষয় প্রতিরোধের জন্য সুপরিচিত। এটি সমুদ্র, রাসায়নিক প্রক্রিয়াকরণ,এবং অফশোর শিল্প.
• গর্ত এবং ফাটল ক্ষয় প্রতিরোধেরঃবিশেষ করে সমুদ্রের জল বা ক্ষয়কারী রাসায়নিকের সাথে সম্পর্কিত অ্যাপ্লিকেশনগুলিতে বিশেষভাবে গুরুত্বপূর্ণ, যেখানে অন্যান্য উপকরণগুলি ব্যর্থ হতে পারে।
• উচ্চ শক্তি ও ওজন অনুপাতঃটাইটানিয়াম ফ্ল্যাঞ্জগুলি স্টেইনলেস স্টিল বা কার্বন স্টিলের তুলনায় হালকা, যা এয়ারস্পেস এবং অটোমোবাইল শিল্পে একটি উল্লেখযোগ্য সুবিধা যেখানে ওজন হ্রাস করা গুরুত্বপূর্ণ।
• চাপের মধ্যে সততা বজায় রাখে:টাইটানিয়ামের অন্তর্নিহিত শক্তি এই ফ্ল্যাঞ্জগুলিকে তাদের কাঠামোগত অখণ্ডতা হ্রাস না করে উচ্চ চাপ এবং চাপের প্রতিরোধ করতে দেয়।
• চরম তাপমাত্রায় স্থিতিশীলতাঃঅন্যান্য অনেক ধাতুর বিপরীতে, টাইটানিয়াম তার শক্তি বজায় রাখে এবং কম তাপমাত্রায় ভঙ্গুর হয় না বা উচ্চ তাপমাত্রায় শক্তি হারায় না,এটিকে বিস্তৃত অপারেটিং অবস্থার জন্য উপযুক্ত করে তোলে.
• দীর্ঘ সেবা জীবনঃতাদের দৃust়তা এবং জারা প্রতিরোধের কারণে, টাইটানিয়াম ফ্ল্যাঞ্জগুলি অন্যান্য ফ্ল্যাঞ্জগুলির তুলনায় উল্লেখযোগ্যভাবে দীর্ঘস্থায়ী হতে পারে, ঘন ঘন প্রতিস্থাপনের প্রয়োজন হ্রাস করে।
• জীবনচক্রের খরচ কমঃযদিও প্রাথমিক খরচ বেশি, তবে দীর্ঘায়ু এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করা টাইটানিয়াম ফ্ল্যাঞ্জগুলিকে সময়ের সাথে আরও ব্যয়বহুল করে তুলতে পারে।
• নির্ভরযোগ্য ওয়েল্ডিং পারফরম্যান্সঃটাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি পাইপিং সিস্টেমের সাথে সরাসরি ওয়েল্ডিংয়ের জন্য ডিজাইন করা হয়েছে, একটি শক্তিশালী, বিরামবিহীন সংযোগ সরবরাহ করে যা সিস্টেমের সামগ্রিক শক্তি এবং ফুটো প্রতিরোধের উন্নতি করে।
• ফাঁসের ঝুঁকি হ্রাসঃওয়েল্ড নেক ডিজাইনটি পাইপের সাথে একটি শক্তিশালী বন্ধন তৈরি করে, যা ফুটো প্রতিরোধ এবং সুরক্ষা নিশ্চিত করার জন্য উচ্চ-চাপ অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ।
• কঠোর পরিবেশে সহ্য করুন:ক্ষয় ছাড়াও, টাইটানিয়াম ইউভি বিকিরণ, জৈবিক দূষণ এবং রাসায়নিক এক্সপোজার সহ বিভিন্ন পরিবেশগত কারণের ক্ষতির প্রতিরোধী।
• বিস্তৃত অ্যাপ্লিকেশনঃএই ফ্ল্যাঞ্জগুলি তাদের উচ্চতর বৈশিষ্ট্যগুলির কারণে রাসায়নিক প্রক্রিয়াকরণ, এয়ারস্পেস, সামরিক, সামুদ্রিক, পেট্রোকেমিক্যাল এবং বিদ্যুৎ উত্পাদনের মতো বিভিন্ন শিল্পে ব্যবহৃত হয়।

5.টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ পরিদর্শন

ভিজ্যুয়াল টেস্টিং (ভিটি):এটিতে ফাটল, পোরোসিটি বা অনুপযুক্ত ওয়েল্ড প্রোফাইলের মতো কোনও দৃশ্যমান ত্রুটি সনাক্ত করার জন্য ওয়েল্ড এবং ফ্ল্যাঞ্জের পৃষ্ঠটি চাক্ষুষভাবে পরিদর্শন করা জড়িত।

আল্ট্রাসোনিক টেস্টিং (ইউটি):এই কৌশলটি উপাদানটির অভ্যন্তরীণ ত্রুটিগুলি যেমন ফাঁকা, অন্তর্ভুক্তি বা ফাটলগুলি সনাক্ত করতে উচ্চ-ফ্রিকোয়েন্সির শব্দ তরঙ্গ ব্যবহার করে। এটি টাইটানিয়াম ওয়েডের আরও পুরু বিভাগগুলির জন্য বিশেষভাবে কার্যকর।

রেডিওগ্রাফিক টেস্টিং (RT):এই পদ্ধতিটি জাল এবং ফ্ল্যাঞ্জের অভ্যন্তরীণ কাঠামোর চিত্র তৈরি করতে এক্স-রে বা গামা রশ্মি ব্যবহার করে। এটি অভ্যন্তরীণ ত্রুটি সনাক্তকরণ এবং জালের গুণমান মূল্যায়নের জন্য কার্যকর।

চৌম্বকীয় কণা পরীক্ষা (এমটি):এমটি ব্যবহার করা হয় ফেরোম্যাগনেটিক উপকরণগুলিতে পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের ত্রুটি সনাক্ত করতে। তবে, টাইটানিয়াম ফেরোম্যাগনেটিক না হওয়ায়,এই পদ্ধতিটি প্রযোজ্য হতে পারে না যদি না কাছাকাছি চৌম্বকীয় উপকরণ বা লেপ আছে যা চৌম্বকীকরণ করা যেতে পারে.

পেনট্রেন্ট টেস্টিং/ডাই পেনট্রেন্ট (পিটি):এই পদ্ধতিতে ছোট ছোট ফাটল, পোরোসিটি এবং ফুটো সনাক্ত করতে উপযোগী।

এডি কারেন্ট টেস্টিং (ইটি):ইটি টাইটানিয়ামের মতো পরিবাহী উপকরণগুলিতে পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের ত্রুটিগুলি সনাক্ত করতে ইলেক্ট্রোম্যাগনেটিক অনুঘটক ব্যবহার করে। এটি ক্ষয়, ফাটল এবং উপাদান বৈশিষ্ট্যগুলির বৈচিত্র্য সনাক্ত করতে উপযোগী।

অ্যাকোস্টিক ইমিশন (এই):এইতে স্ট্রেসযুক্ত উপাদান থেকে শব্দের নির্গমন পর্যবেক্ষণ করা জড়িত যা ফাটল বা ফুটোর মতো ত্রুটির ইঙ্গিতকারী পরিবর্তনগুলি সনাক্ত করতে পারে। এটি জোড়া এবং বেস উপাদান উভয়ই পরিদর্শন করতে পারে।

6. DIN 2633 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

রাসায়নিক প্রক্রিয়াকরণঃ

টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি ক্ষয়কারী পদার্থ বহনকারী পাইপ সংযোগের জন্য রাসায়নিক উদ্ভিদে ব্যাপকভাবে ব্যবহৃত হয়।টাইটানিয়াম এর চমৎকার জারা প্রতিরোধের দীর্ঘায়ু নিশ্চিত করে এবং আক্রমণাত্মক রাসায়নিক পরিবেশে রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে.

তেল ও গ্যাস শিল্প:

অফশোর এবং অনশোর তেল ও গ্যাস ইনস্টলেশনে, টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ ব্যবহার করা হয় যেখানে সমুদ্রের জলের ক্ষয় প্রতিরোধের জন্য গুরুত্বপূর্ণ।তারা কঠোর অবস্থার প্রতিরোধ করে এবং পাইপলাইনে দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে, রিগ এবং প্রসেসিং সুবিধা।

সামুদ্রিক অ্যাপ্লিকেশনঃ

সমুদ্রের জলের ক্ষয় প্রতিরোধের জন্য টাইটানিয়াম DIN 2633 ঢালাই ঘাড় flanges সামুদ্রিক অ্যাপ্লিকেশন জন্য আদর্শ করে তোলে। তারা জাহাজ নির্মাণ, অফশোর প্ল্যাটফর্ম,এবং নিমজ্জন উদ্ভিদ যেখানে লবণাক্ত জলের পরিবেশে স্থায়িত্ব অপরিহার্য.

এয়ারস্পেসঃ

টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি তাদের হালকা ওজনের বৈশিষ্ট্য, শক্তি এবং উচ্চ তাপমাত্রা এবং চাপের প্রতিরোধের কারণে এয়ারস্পেস অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। এগুলি বিমান ইঞ্জিনগুলিতে ব্যবহৃত হয়,জ্বালানী সিস্টেম, এবং কাঠামোগত উপাদান।

চিকিৎসা শিল্প:

চিকিৎসা সরঞ্জাম এবং যন্ত্রপাতি যেখানে জারা প্রতিরোধের এবং জৈব সামঞ্জস্যতা প্রয়োজন, টাইটানিয়াম ঢালাই ঘাড় flanges ব্যবহার করা যেতে পারে।এগুলি মেডিকেল গ্যাস ডেলিভারি সিস্টেম এবং ইমপ্লানটেবল মেডিকেল ডিভাইসগুলির মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত.
