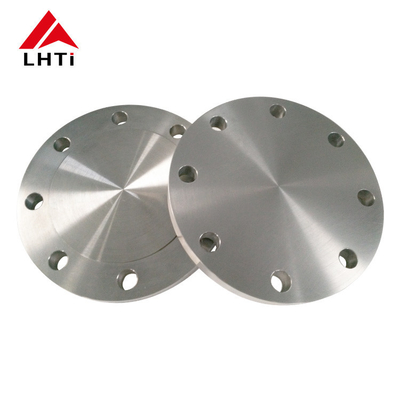

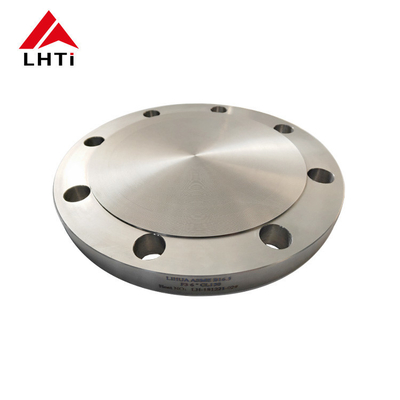

টাই গ্রেড 2 গ্রেড 7 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ ASME B16.5 ক্লাস 300 পাইপ ফ্ল্যাঞ্জ ব্লাইন্ড BLRF পাইপলাইন শিল্প উদ্দেশ্যে

3. ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ গ্রেড ২ এবং গ্রেড ৭

টাইটানিয়াম গ্রেড ২ (টি-সিপি):

রচনাঃ 99.2% টাইটানিয়াম, 0.25% লোহা, 0.3% অক্সিজেন, এবং অন্যান্য উপাদানের অণু পরিমাণের সাথে বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়াম।

বৈশিষ্ট্যঃ

শক্তিঃ খাদগুলির তুলনায় তুলনামূলকভাবে কম; অনেক ইস্পাতের তুলনায় উচ্চতর কিন্তু খাদযুক্ত টাইটানিয়াম গ্রেডের তুলনায় কম।

ক্ষয় প্রতিরোধেরঃ বেশিরভাগ পরিবেশে, বিশেষত ক্লোরাইডের বিরুদ্ধে দুর্দান্ত।

ওয়েল্ডেবিলিটিঃ ভাল ওয়েল্ডেবিলিটি এবং উত্পাদনযোগ্যতা।

অ্যাপ্লিকেশনঃ রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক পরিবেশ, মেডিকেল ইমপ্লান্ট (অ-লোড বহনকারী) এবং স্থাপত্য।

টাইটানিয়াম গ্রেড ৭ (Ti-0.15Pd):

রচনাঃ 0.15% প্যালাডিয়াম যুক্ত টাইটানিয়াম খাদ।

বৈশিষ্ট্যঃ

ক্ষয় প্রতিরোধ ক্ষমতাঃ ক্ষয় প্রতিরোধের জন্য চমৎকার, বিশেষ করে হ্রাস পরিবেশের মধ্যে।

ওয়েল্ডেবিলিটিঃ ভাল ওয়েল্ডেবিলিটি, ওয়েল্ডিং এবং উত্পাদন জন্য উপযুক্ত।

শক্তিঃ গ্রেড 5 এর তুলনায় কম শক্তি কিন্তু অনেক অ্যাপ্লিকেশনের জন্য পর্যাপ্ত।

অ্যাপ্লিকেশনঃ রাসায়নিক প্রক্রিয়াকরণ, স্যালিনেশন প্ল্যান্ট, সামুদ্রিক পরিবেশ, এবং অন্যান্য অ্যাপ্লিকেশন যা উচ্চতর জারা প্রতিরোধের প্রয়োজন।

4ANSI B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ ক্লাস 300 এর স্পেসিফিকেশন

5. উপকারিতাশিল্পে টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ

ওজন কমানো:ফ্ল্যাঞ্জগুলিতে ব্যবহৃত টাইটানিয়াম খাদগুলি দুর্দান্ত শক্তি-ও-ওজনের অনুপাত সরবরাহ করে, যা এয়ারস্পেসে তাদের অত্যন্ত পছন্দসই করে তোলে।ইঞ্জিনিয়াররা প্রায়ই বিমানের ওজন কমাতে চেষ্টা করে, কিন্তু শক্তি বজায় রেখে, জ্বালানী খরচ এবং উড়ানের পারফরম্যান্স বৃদ্ধি করেটাইটানিয়াম ফ্ল্যাঞ্জগুলি সামগ্রিক কাঠামোগত ওজন হ্রাস করে এই লক্ষ্য অর্জনে উল্লেখযোগ্যভাবে অবদান রাখে।

ক্ষয় প্রতিরোধের: টাইটানিয়াম ফ্ল্যাঞ্জ বিশেষ করে সামুদ্রিক পরিবেশে প্রচলিত ক্লোরাইড আয়নগুলির বিরুদ্ধে অসামান্য ক্ষয় প্রতিরোধের প্রদর্শন করে।এই ধরনের অবস্থার মধ্যে কাজ করে এমন বিমান এবং হেলিকপ্টারগুলির দৃঢ় ক্ষয় প্রতিরোধের উপাদানগুলির প্রয়োজনযেখানে টাইটানিয়াম ফ্ল্যাঞ্জ একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

উচ্চ তাপমাত্রা পারফরম্যান্সঃটাইটানিয়াম ফ্ল্যাঞ্জগুলি উচ্চ তাপমাত্রায় শক্তি এবং স্থিতিশীলতা বজায় রাখে, যা তাদের ইঞ্জিনের উপাদান, গ্যাস টারবাইন,এবং জেট ইঞ্জিন যা তাপ প্রতিরোধী উপকরণ প্রয়োজনতারা কাঠামোগত অখণ্ডতা এবং কার্যকারিতা বজায় রেখে উচ্চ তাপমাত্রার বায়ু প্রবাহ এবং তাপ নির্গমন সহ্য করে।

উচ্চ শক্তির প্রয়োজনীয়তাঃটাইটানিয়াম ফ্ল্যাঞ্জগুলির উচ্চ শক্তি তাদের বিমান চলাচলের জন্য প্রচলিত গতিশীল বোঝা এবং যান্ত্রিক চাপ সহ্য করতে সক্ষম করে, ফ্লাইট সুরক্ষা এবং কাঠামোগত নির্ভরযোগ্যতা নিশ্চিত করে।এগুলি সাধারণত গুরুত্বপূর্ণ সংযোগগুলিতে যেমন ল্যান্ডিং গিয়ারগুলিতে ব্যবহৃত হয়, উইং সমন্বয়, কাঠামোগত উপাদান এবং ফ্লাইট কন্ট্রোল সিস্টেম।

পরিধান এবং ক্লান্তি প্রতিরোধেরঃটাইটানিয়াম খাদগুলি দুর্দান্ত ক্লান্তি এবং পরিধান প্রতিরোধের প্রস্তাব দেয়, যা ঘন ঘন ব্যবহার এবং উচ্চ তীব্রতার অপারেশনের শিকার এয়ারস্পেস অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ।টাইটানিয়াম ফ্ল্যাঞ্জ দীর্ঘ সময়ের জন্য স্থিতিশীল কর্মক্ষমতা বজায় রাখে, ক্লান্তি এবং পরিধানের কারণে ক্ষতি এবং ব্যর্থতার ঝুঁকি হ্রাস করে।

6.কেন আমরা অ্যাপ্লিকেশনগুলিতে টাইটানিয়াম ফ্ল্যাঞ্জগুলি বেছে নিই?

টাইটানিয়াম অসাধারণ ক্ষয় প্রতিরোধ ক্ষমতা প্রদর্শন করে, বিশেষ করে সমুদ্রের জল, রাসায়নিক প্রক্রিয়াকরণ এবং সামুদ্রিক অ্যাপ্লিকেশনগুলির মতো আক্রমণাত্মক পরিবেশে।এই জারা প্রতিরোধ ক্ষমতা সরঞ্জামগুলির জীবনকাল বাড়াতে সাহায্য করে এবং রক্ষণাবেক্ষণের খরচ হ্রাস করে.

টাইটানিয়ামের উচ্চ শক্তি-ও-ওজনের অনুপাত রয়েছে, যা এটিকে স্টেইনলেস স্টিল বা অ্যালুমিনিয়াম খাদের মতো অন্যান্য ধাতুগুলির তুলনায় উল্লেখযোগ্যভাবে শক্তিশালী করে তোলে।এয়ারস্পেসে এই বৈশিষ্ট্য খুবই গুরুত্বপূর্ণ।, সামুদ্রিক, এবং অটোমোবাইল শিল্প যেখানে ওজন সাশ্রয় অত্যন্ত গুরুত্বপূর্ণ।

টাইটানিয়াম জৈবসম্মত এবং অ-বিষাক্ত, যা এটিকে মেডিকেল ইমপ্লান্ট যেমন অস্থিচিকিত্সা ইমপ্লান্ট এবং অস্ত্রোপচারের যন্ত্রগুলির জন্য আদর্শ করে তোলে।এটি মানবদেহের সাথে ভালভাবে সংহত হয় এবং প্রতিকূল প্রতিক্রিয়াগুলির ঝুঁকিকে কমিয়ে দেয়.

​টাইটানিয়াম উচ্চ তাপমাত্রায় তার যান্ত্রিক বৈশিষ্ট্য বজায় রাখে, যা তাপ স্থিতিশীলতা প্রয়োজন যেখানে অ্যাপ্লিকেশন জন্য উপযুক্ত।এর মধ্যে রয়েছে উচ্চ তাপ সহ বায়ুবিদ্যুৎ উপাদান এবং শিল্প প্রক্রিয়া.

​টাইটানিয়াম একটি নিম্ন তাপ প্রসারণ সহগ, স্টেইনলেস স্টীল অনুরূপ আছে। এই সম্পত্তি বিভিন্ন তাপমাত্রা অবস্থার মধ্যে মাত্রিক স্থিতিশীলতা বজায় রাখতে সাহায্য করে,সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা নিশ্চিত করা.

​টাইটানিয়াম তার স্থায়িত্ব এবং দীর্ঘ সেবা জীবন জন্য পরিচিত, এমনকি কঠোর অপারেটিং অবস্থার মধ্যে।অন্যান্য উপাদানগুলির তুলনায় এর উচ্চতর প্রাথমিক খরচ সত্ত্বেও.

টাইটানিয়াম প্লেট ফ্ল্যাঞ্জগুলি এমন শিল্পগুলিতে পছন্দ করা হয় যেখানে তাদের বৈশিষ্ট্যগুলির অনন্য সংমিশ্রণ অপরিহার্য, যেমন এয়ারস্পেস, রাসায়নিক প্রক্রিয়াকরণ, নিষ্কাশন উদ্ভিদ এবং অফশোর তেল প্ল্যাটফর্ম।

7টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ পরিদর্শন

EN 10204/3.1B শংসাপত্রঃ

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesএটি প্রস্তুতকারকের দ্বারা জারি করা হয় এবং যাচাই করে যে উপাদানটি প্রয়োজনীয় মান পূরণ করে।

কাঁচামাল সার্টিফিকেটঃ

এই শংসাপত্রটিতে টাইটানিয়াম ফ্ল্যাঞ্জ তৈরিতে ব্যবহৃত কাঁচামালের বিবরণ রয়েছে। এতে কাঁচামালের উৎপত্তি, তাদের গঠন,এবং যেকোনো প্রযোজ্য উপাদান পরীক্ষার ফলাফলএটি প্রাথমিক উপাদান সংগ্রহের পর্যায়ে থেকে ট্রেসেবিলিটি এবং মান নিয়ন্ত্রণ নিশ্চিত করে।

১০০% অতিস্বনক ত্রুটি সনাক্তকরণঃ

টাইটানিয়াম ফ্ল্যাঞ্জের অভ্যন্তরীণ এবং পৃষ্ঠের ত্রুটিগুলি সনাক্ত করতে ব্যবহৃত একটি অ-ধ্বংসাত্মক পরীক্ষার পদ্ধতি হল আল্ট্রাসোনিক টেস্টিং (ইউটি) ।100% ইউটি কভারেজের অর্থ হল যে সমস্ত ফ্ল্যাঞ্জগুলি তাদের কাঠামোগত অখণ্ডতা বা কর্মক্ষমতা হ্রাস করতে পারে এমন কোনও ত্রুটি নেই তা নিশ্চিত করার জন্য পুঙ্খানুপুঙ্খ পরীক্ষার মধ্য দিয়ে যায়.

হাইড্রোস্ট্যাটিক পরীক্ষাঃ

এই পরীক্ষায় টাইটানিয়াম ফ্ল্যাঞ্জকে জল বা অন্য তরল দিয়ে একটি পূর্বনির্ধারিত চাপ স্তরে চাপ দেওয়া জড়িত।এটি ফুটো বা বিকৃতি ছাড়া চাপ সহ্য করতে flange এর ক্ষমতা মূল্যায়ন, নিশ্চিত করে যে এটি নির্দিষ্ট চাপের নাম এবং নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।

তৃতীয় পক্ষের পরিদর্শন প্রতিবেদনঃ

এই প্রতিবেদনটি একটি স্বাধীন তৃতীয় পক্ষের পরিদর্শন সংস্থা বা কর্তৃপক্ষ দ্বারা পরিচালিত হয়। এটি টাইটানিয়াম ফ্ল্যাঞ্জের মানের একটি নিরপেক্ষ মূল্যায়ন প্রদান করে,প্রযোজ্য মানদণ্ডের সাথে সম্মতি নিশ্চিত করেএটি নির্মাতার গুণমান নিশ্চিতকরণ প্রক্রিয়ার বিশ্বাসযোগ্যতা যোগ করে।
