ASME B16.5 ক্লাস 150 SORF পাইপলাইন অ্যাপ্লিকেশনের জন্য টাইটানিয়াম স্লাইপ অন ফ্ল্যাঞ্জ লিফটেড ফেস

ASME B16.5 Ti Gr 2 টাইটানিয়াম ফ্ল্যাঞ্জ Gr7 স্লিপ অন ফ্ল্যাঞ্জ 1/2 "ক্লাস 150# 1/2" সিউমলেস পাইপ

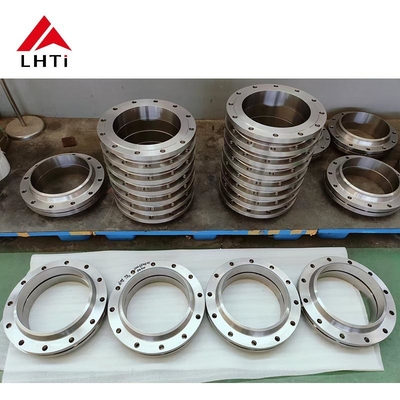

পণ্যের ভূমিকাঃ ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ

ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ একটি ধরণের ফ্ল্যাঞ্জ যা বিভিন্ন শিল্পে পাইপগুলির জন্য একটি নিরাপদ সংযোগ সরবরাহ করার জন্য ডিজাইন করা হয়েছে, বিশেষত যেখানে জারা প্রতিরোধের, হালকা ওজন,এবং শক্তি অত্যন্ত গুরুত্বপূর্ণ. ASME B16.5 স্ট্যান্ডার্ড অনুযায়ী নির্মিত, যা পাইপিং সিস্টেমে ব্যবহৃত ফ্ল্যাঞ্জগুলির নকশা, উপাদান এবং মাত্রা নিয়ন্ত্রণ করে,টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জটি মাঝারি চাপের সিস্টেম এবং পরিবেশের জন্য বিশেষভাবে উপযুক্ত যেখানে জারা প্রতিরোধের সবচেয়ে গুরুত্বপূর্ণএই ফ্ল্যাঞ্জগুলির জন্য টাইটানিয়াম খাদ ব্যবহার উচ্চ কর্মক্ষমতা এবং স্থায়িত্ব নিশ্চিত করে, রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক, এয়ারস্পেস,এবং বিদ্যুৎ উৎপাদন.

ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জের মূল বৈশিষ্ট্য

1. উপাদানঃ
   টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ মূলত গ্রেড 2 টাইটানিয়াম (টিআই গ্রেড 2) বা গ্রেড 5 টাইটানিয়াম (টিআই -6 এল -4 ভি) থেকে তৈরি করা হয়, ক্ষয় প্রতিরোধের এবং উচ্চ শক্তির জন্য উচ্চতর প্রতিরোধের প্রস্তাব করে।গ্রেড ২ হল বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়ামের সবচেয়ে বহুল ব্যবহৃত প্রকার, এর চমৎকার জারা প্রতিরোধের, ওয়েল্ডেবিলিটি এবং শক্তির জন্য পরিচিত, যখন গ্রেড 5 (Ti-6Al-4V) একটি খাদ যা উচ্চতর শক্তি এবং ক্লান্তি প্রতিরোধের প্রস্তাব করে,উচ্চ চাহিদা অ্যাপ্লিকেশনের জন্য উপযুক্ত.

2. ডিজাইনঃ

   • স্লিপ-অন ডিজাইনটি পাইপটিকে ফ্ল্যাঞ্জের খাঁজ দিয়ে সন্নিবেশ করতে দেয়, তারপরে পাইপের অভ্যন্তর এবং বাইরের উভয় ক্ষেত্রেই ঝালাই করা হয়।এই নকশা অন্যান্য flange ধরনের তুলনায় এটি ইনস্টল করা সহজ করে তোলে যেমন ঢালাই ঘাড় flanges.
   • চাপ রেটিংঃ অ্যাপ্লিকেশন এবং প্রয়োজনীয় চাপ সহনশীলতার উপর নির্ভর করে বিভিন্ন চাপ শ্রেণিতে উপলব্ধ, যেমন 150 #, 300 #, 600 # এবং অন্যান্য।
   • বোল্ট হোলসঃ ফ্ল্যাঞ্জটিতে অন্যান্য সিস্টেমের উপাদানগুলিতে সুরক্ষিতভাবে সংযুক্ত করার জন্য বোল্টগুলিকে সামঞ্জস্য করার জন্য প্রাক-ড্রিলযুক্ত গর্ত রয়েছে।

3. ক্ষয় প্রতিরোধ ক্ষমতাঃ
   টাইটানিয়াম লবণাক্ত জল, অ্যাসিড এবং রাসায়নিক সহ বিস্তৃত ক্ষয়কারী পরিবেশে তার অসামান্য প্রতিরোধের জন্য পরিচিত।এই শিল্পে এটি বিশেষভাবে মূল্যবান যেখানে জারা উল্লেখযোগ্যভাবে অখণ্ডতা এবং পাইপিং সিস্টেমের কর্মক্ষমতা প্রভাবিত করতে পারে তোলে.

4. হালকা ওজনঃ
   টাইটানিয়াম ইস্পাত এবং অন্যান্য ধাতুগুলির তুলনায় অনেক হালকা যা সাধারণত ফ্ল্যাঞ্জগুলিতে ব্যবহৃত হয়, এটি পরিচালনা, পরিবহন এবং ইনস্টল করা সহজ করে তোলে, বিশেষত সিস্টেমগুলিতে যেখানে উল্লেখযোগ্য পরিমাণে পাইপিং প্রয়োজন।

5. তাপমাত্রা এবং চাপ প্রতিরোধেরঃ
   টাইটানিয়াম একটি বিস্তৃত অপারেটিং তাপমাত্রা এবং চাপ অধীনে চমৎকার কর্মক্ষমতা আছে। টাইটানিয়াম flanges এমনকি উচ্চ তাপমাত্রায় শক্তি এবং অখণ্ডতা বজায় রাখা,উচ্চ চাপ এবং উচ্চ তাপমাত্রা উভয় সিস্টেমের জন্য তাদের আদর্শ করে তোলে.

6. মাত্রা এবং অসহিষ্ণুতাঃ
   ASME B16.5 স্ট্যান্ডার্ডটি ফ্ল্যাঞ্জগুলির জন্য সুনির্দিষ্ট মাত্রিক প্রয়োজনীয়তা নির্দিষ্ট করে, তাদের সামঞ্জস্যতা এবং কর্মক্ষমতা মান পূরণ করে তা নিশ্চিত করে।এই স্পেসিফিকেশন অন্যান্য উপাদানগুলির সাথে সঠিকভাবে মাউন্ট নিশ্চিত করে, যেমন পাইপ, বোল্ট এবং গ্যাসকেট।

ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জের সুবিধা

1. খরচ-কার্যকর ইনস্টলেশনঃ
   স্লিপ-অন ডিজাইনটি ওয়েল্ড নেকের ফ্ল্যাঞ্জের মতো আরও জটিল ফ্ল্যাঞ্জের ধরণের তুলনায় ইনস্টলেশন জটিলতা এবং ব্যয় হ্রাস করে। ফ্ল্যাঞ্জটি কেবল পাইপের উপরে স্লাইড হয়,এবং ঢালাই ভিতরে এবং ফ্ল্যাঞ্জের বাইরে এটি নিরাপদ করার জন্য সম্পন্ন করা হয়.

2. উন্নত স্থায়িত্ব এবং দীর্ঘায়ুঃ
   টাইটানিয়াম এর অন্তর্নিহিত জারা প্রতিরোধের নিশ্চিত করে যে এই ফ্ল্যাঞ্জগুলি কঠোর পরিবেশে দীর্ঘমেয়াদী কর্মক্ষমতা প্রদান করে,যা পাইপিং সিস্টেমের কম রক্ষণাবেক্ষণের প্রয়োজন এবং দীর্ঘায়িত সেবা জীবন নিয়ে আসে.

3. ওজন হ্রাসঃ
   স্টিল বা স্টেইনলেস স্টিলের ফ্ল্যাঞ্জের তুলনায় টাইটানিয়াম ফ্ল্যাঞ্জ উল্লেখযোগ্যভাবে হালকা।যা হ্যান্ডলিংকে সহজ করে এবং পাইপ সিস্টেমের সামগ্রিক ওজন হ্রাস করে, এটি এয়ারস্পেস এবং সামুদ্রিক শিল্পে অ্যাপ্লিকেশনগুলির জন্য একটি গুরুত্বপূর্ণ বিবেচ্য বিষয়.

4. উন্নত নিরাপত্তা:
   টাইটানিয়ামের প্রতিরোধ ক্ষমতা ক্র্যাকিং, পিটিং এবং জারা প্রতিরোধের সাথে, টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জের ব্যবহার সিস্টেমের সামগ্রিক নিরাপত্তা বাড়ায়,বিশেষ করে রাসায়নিক প্রক্রিয়াকরণ এবং পারমাণবিক শক্তির মতো গুরুত্বপূর্ণ শিল্পে.

5. বহুমুখিতা:
   টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি অত্যন্ত বহুমুখী এবং বিভিন্ন শিল্পে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছেঃ

   • রাসায়নিক প্রক্রিয়াকরণঃ রাসায়নিক বিক্রিয়া এবং জারা প্রতিরোধের কারণে, টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি আক্রমণাত্মক রাসায়নিকগুলি বহনকারী পাইপলাইনগুলির জন্য আদর্শ।
   • সামুদ্রিকঃ টাইটানিয়াম সমুদ্রের পরিবেশের মধ্যে ব্যাপকভাবে ব্যবহৃত হয় যেখানে সমুদ্রের জলের ক্ষয় প্রতিরোধের অপরিহার্য।
   • বিদ্যুৎ উৎপাদনঃ টাইটানিয়াম ফ্ল্যাঞ্জ উচ্চ তাপমাত্রা সহ্য করতে পারে এবং জীবাশ্ম জ্বালানী উদ্ভিদ, পারমাণবিক বিদ্যুৎ কেন্দ্র এবং ভূতাত্ত্বিক শক্তি সিস্টেমে ব্যবহৃত হয়।
   • এয়ারস্পেসঃ টাইটানিয়াম এর শক্তি-ওজনের অনুপাত বিমান এবং মহাকাশযানের মতো উচ্চ-কার্যকারিতা সিস্টেমে এটি মূল্যবান করে তোলে।

ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

1. রাসায়নিক ও পেট্রোকেমিক্যাল শিল্প:
   টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জটি সাধারণত রাসায়নিক চুল্লি, পাইপিং সিস্টেম এবং ক্ষয়কারী তরল এবং গ্যাস পরিবহনের জন্য স্টোরেজ পাত্রে ব্যবহৃত হয়।ফ্ল্যাঞ্জগুলি সুলফুরিক অ্যাসিডের মতো রাসায়নিকের সংস্পর্শে প্রতিরোধের ক্ষমতা, হাইড্রোক্লোরিক এসিড, এবং ক্লোরিন তাদের এই অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

2. সামুদ্রিক সিস্টেম:
   অফশোর এবং সামুদ্রিক সিস্টেমে, সমুদ্রের জলের ক্ষয় একটি উল্লেখযোগ্য চ্যালেঞ্জ। টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি সামুদ্রিক পাইপিং সিস্টেম, সমুদ্রের জল শীতল সিস্টেম,এবং অফশোর তেল প্ল্যাটফর্ম, যেখানে লবণ জল এবং অন্যান্য ক্ষয়কারী উপাদানগুলির প্রতিরোধের জন্য অত্যন্ত গুরুত্বপূর্ণ।

3. এয়ারস্পেস এন্ড এভিয়েশন:
   এয়ারস্পেস সিস্টেমগুলির জন্য এমন উপাদানগুলির প্রয়োজন যা চাপ এবং তাপমাত্রার চরম অবস্থার সাথে হালকা ওজন বজায় রেখে পরিচালনা করতে পারে। টাইটানিয়াম ফ্ল্যাঞ্জগুলি প্রায়শই বিমানের জ্বালানী সিস্টেম, ইঞ্জিন,এবং নিষ্কাশন সিস্টেম, যেখানে ওজন হ্রাস এবং শক্তি উভয়ই গুরুত্বপূর্ণ।

4. পারমাণবিক শক্তি এবং শিল্প শক্তিঃ
   বিদ্যুৎ কেন্দ্রগুলি উচ্চ তাপমাত্রা, চাপ এবং আক্রমণাত্মক রাসায়নিকের শিকার পাইপিং সিস্টেমে টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ ব্যবহার করে।তাদের স্থায়িত্ব এবং কর্মক্ষমতা তাদের শীতল সিস্টেমের জন্য উপযুক্ত করে তোলে, তাপ এক্সচেঞ্জার, এবং শক্তি উৎপাদনের অন্যান্য উপাদান।

5. খাদ্য ও পানীয় প্রক্রিয়াকরণঃ
   অ-প্রতিক্রিয়াশীল টাইটানিয়াম ফ্ল্যাঞ্জগুলি খাদ্য ও পানীয় উত্পাদন সিস্টেমে ব্যবহৃত হয়, যাতে নিশ্চিত হয় যে দুগ্ধজাত পণ্য, পানীয়,বা ওষুধ.
