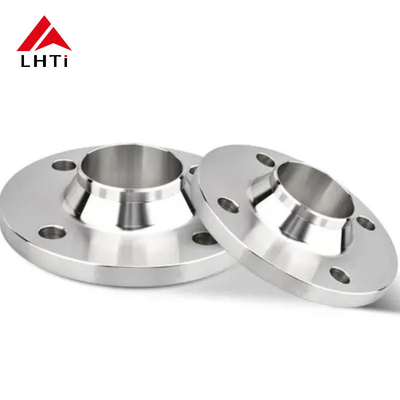

ASME B16.5 গ্রেড 1 গ্রেড 2 গ্রেড 5 উত্থাপিত মুখ WNRF ওয়েল্ড নেক ফ্ল্যাঞ্জ ক্লাস 300 পাইপিং সিস্টেমের জন্য

ASME B16.5 গ্রেড 1 গ্রেড 2 গ্রেড 5 উত্থাপিত মুখ WNRF ওয়েল্ড নেক ফ্ল্যাঞ্জ ক্লাস 300 পাইপিং সিস্টেমের জন্য

1এএসএমই বি ১৬.৫ ডব্লিউএনআরএফ ফ্ল্যাঞ্জের প্রবর্তনঃ

ASME B16.5 একটি মান যা পাইপ ফ্ল্যাঞ্জ এবং পাইপ সিস্টেমে ব্যবহৃত ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির জন্য প্রয়োজনীয়তা প্রদান করে, সাধারণত রাসায়নিক, পেট্রোকেমিক্যাল, বিদ্যুৎ উত্পাদন,এবং তেল ও গ্যাসগ্রেড ১, গ্রেড ২ এবং গ্রেড ৫ শ্রেণিবদ্ধকরণ, রাইজড ফেস (আরএফ) ডিজাইনের সাথে, বিভিন্ন ধরণের ওয়েড নেক ফ্ল্যাঞ্জ (ডাব্লুএনআরএফ) এর জন্য প্রাসঙ্গিক,বিশেষ করে পাইপিং সিস্টেমের জন্য ক্লাস ৩০০ চাপ রেটিংএখানে এই উপাদানগুলির একটি সংক্ষিপ্ত বিবরণ দেওয়া হলঃ

2মূল শর্তাবলী:

ওয়েল্ড নেক ফ্ল্যাঞ্জ (ডাব্লুএনআরএফ): একটি দীর্ঘ, কোণযুক্ত ঘাড়যুক্ত ফ্ল্যাঞ্জ যা পাইপে ওয়েল্ড করা হয়। কোণযুক্ত ঘাড়টি ফ্ল্যাঞ্জ এবং পাইপের মধ্যে একটি শক্তিশালী, মসৃণ সংযোগের অনুমতি দেয়।

উর্ধ্বমুখী (আরএফ): একটি ফ্ল্যাঞ্জ ডিজাইন যেখানে ফ্ল্যাঞ্জগুলির মধ্যে একটি গ্যাসকেট স্থাপন করা হলে সিলিংয়ের উন্নতির জন্য ফ্ল্যাঞ্জের দেহের উপরে সিলিং পৃষ্ঠটি উত্থাপিত হয়।

ক্লাস ৩০০: ফ্ল্যাঞ্জের চাপ রেটিংকে বোঝায়। ক্লাস ৩০০ ফ্ল্যাঞ্জগুলির জন্য, সর্বাধিক চাপ যা তারা প্রতিরোধ করতে পারে তা একটি নির্দিষ্ট তাপমাত্রায় প্রতি বর্গ ইঞ্চি (পিএসআই) 300 পাউন্ড।

গ্রেড 1, গ্রেড 2, এবং গ্রেড 5: এগুলি এএসএমই স্ট্যান্ডার্ড দ্বারা সংজ্ঞায়িত উপাদান গ্রেড যা ফ্ল্যাঞ্জগুলি তৈরি করতে ব্যবহৃত উপাদানের শক্তি, কঠোরতা এবং পারফরম্যান্স বৈশিষ্ট্যগুলি নির্দিষ্ট করে।এই উপকরণগুলি সাধারণত উচ্চ চাপ এবং উচ্চ তাপমাত্রায় ভালভাবে কাজ করার জন্য ডিজাইন করা ইস্পাত খাদ.

3. গ্রেডের বিভাজনঃ

গ্রেড ১ঃ

• সাধারণভাবে কার্বন ইস্পাত (A105) বোঝায় যা ফ্ল্যাঞ্জগুলিতে ব্যবহৃত হয়।
• এটি মাঝারি তাপমাত্রা এবং চাপ অ্যাপ্লিকেশনের জন্য উপযুক্ত।
• এটি ভাল মেশিনযোগ্যতা এবং শক্তি সরবরাহ করে, সাধারণত স্ট্যান্ডার্ড পাইপিং সিস্টেমের জন্য ব্যবহৃত হয়।

গ্রেড ২ঃ

• এটি প্রায়শই কম খাদ ইস্পাত (যেমন, A350 LF2) ফ্ল্যাঞ্জগুলির সাথে যুক্ত হয়।
• এটি এমন পরিবেশে ব্যবহৃত হয় যেখানে গ্রেড 1 এর তুলনায় উচ্চতর শক্তি প্রয়োজন।
• গ্রেড ২ ফ্ল্যাঞ্জগুলি প্রভাব এবং উচ্চ চাপের অবস্থার জন্য আরও ভাল প্রতিরোধের প্রস্তাব দিতে পারে, প্রায়শই আরও চাহিদাপূর্ণ শিল্প পরিবেশে প্রয়োগ করা হয়।

গ্রেড ৫:

• এই উপাদান গ্রেডটি প্রায়শই উচ্চ-শক্তিযুক্ত খাদ ইস্পাতের জন্য ব্যবহৃত হয়, যেমন A182 F5।
• গ্রেড ৫ ফ্ল্যাঞ্জ উচ্চ তাপমাত্রা এবং উচ্চ চাপের পরিবেশে ব্যবহৃত হয়।
• এই ফ্ল্যাঞ্জগুলি প্রায়শই এমন অ্যাপ্লিকেশনগুলিতে পাওয়া যায় যেখানে উচ্চ তাপ এবং তাপীয় চাপের মতো কঠোর শর্ত রয়েছে (যেমন বিদ্যুৎ কেন্দ্র, শোধনাগার) ।

উত্থাপিত মুখ (আরএফ) ডিজাইনঃ

• রাইজড ফেস হল একটি সাধারণ ফ্ল্যাঞ্জ ডিজাইন যেখানে চাপ-শক্ত সিলিং উন্নত করতে ফ্ল্যাঞ্জের মুখটি উত্থাপিত হয়। এটি গ্যাসকেটের জন্য আরও ভাল আসন সরবরাহ করে।
• রাইজড ফেসের উচ্চতা পরিবর্তিত হতে পারে, তবে এটি সাধারণত ফ্ল্যাঞ্জের আকারের উপর নির্ভর করে 1/16 "এবং 1/4" এর মধ্যে থাকে।
• রাইজড ফেস ফ্ল্যাঞ্জগুলি সাধারণত ক্লাস 150, ক্লাস 300 এবং ক্লাস 600 অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়, ক্লাস 300 মাঝারি পরিসরের চাপের প্রয়োজনীয়তার জন্য সর্বাধিক সাধারণ।

৩০০ শ্রেণীর ফ্ল্যাঞ্জঃ

• ক্লাস 300 ফ্ল্যাঞ্জগুলি নির্দিষ্ট তাপমাত্রায় 300 পিএসআই পরিচালনা করার জন্য রেট করা হয়, যা সাধারণত ব্যবহৃত উপাদানের উপর নির্ভর করে 150 ডিগ্রি ফারেনহাইট থেকে 1000 ডিগ্রি ফারেনহাইট পর্যন্ত থাকে।
• এই ফ্ল্যাঞ্জগুলি মাঝারি চাপের অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় এবং শিল্প পাইপিং সিস্টেমের জন্য নির্ভরযোগ্য এবং শক্তিশালী সংযোগ সরবরাহ করার জন্য ডিজাইন করা হয়েছে।

অ্যাপ্লিকেশনঃ

• পাইপিং সিস্টেমঃ সাধারণত তেল ও গ্যাস, পেট্রোকেমিক্যাল এবং রাসায়নিক প্রক্রিয়াকরণের মতো শিল্পে তরল বা গ্যাস পাইপলাইনের জন্য ব্যবহৃত হয়।
• চাপযুক্ত জাহাজঃ যেখানে উচ্চ স্তরের শক্তি এবং সিলিং প্রয়োজন।
• তাপ এক্সচেঞ্জারঃ বিদ্যুৎ উৎপাদন কেন্দ্র এবং শোধনাগারে, যেখানে তাপ স্থানান্তর এবং চাপ প্রতিরোধের অত্যন্ত গুরুত্বপূর্ণ।

ফ্ল্যাঞ্জের জন্য উপাদান স্পেসিফিকেশনঃ

1. এএসটিএম এ১০৫ (গ্রেড ১):

   • কার্বন ইস্পাতের কাঠের ফ্ল্যাঞ্জের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন।
   • -20°F থেকে 800°F পর্যন্ত তাপমাত্রা সহ পাইপিং সিস্টেমের জন্য ব্যবহৃত হয়।

2. এএসটিএম এ৩৫০ এলএফ২ (গ্রেড ২):

   • নিম্ন তাপমাত্রা সার্ভিস অ্যাপ্লিকেশনগুলির জন্য -50 °F থেকে 1000 °F পর্যন্ত বিস্তৃত তাপমাত্রার সাথে ব্যবহৃত হয়।
   • ক্রায়োজেনিক বা শূন্যের নিচে কাজ করে এমন পাইপিং সিস্টেমের জন্য উপযুক্ত।

3. এএসটিএম এ১৮২ এফ৫ (শ্রেণী ৫):

   • উচ্চ তাপমাত্রা, উচ্চ-শক্তিযুক্ত খাদ ইস্পাত, 1000°F বা তার বেশি তাপমাত্রার জন্য উপযুক্ত।
   • প্রায়শই বিদ্যুৎ উৎপাদন শিল্প, শোধনাগার এবং উচ্চ তাপমাত্রা পাইপিং সিস্টেমে ব্যবহৃত হয়।

ASME B16.5 ফ্ল্যাঞ্জের মাত্রাঃ

• ASME B16.5 এর অধীনে ওয়েল্ড নেক ফ্ল্যাঞ্জের (WNRF) মাত্রা ফ্ল্যাঞ্জের আকার এবং চাপ শ্রেণীর উপর নির্ভর করে পরিবর্তিত হয়।
• সাধারণ মাত্রাগুলির মধ্যে রয়েছে বাইরের ব্যাসার্ধ (ওডি), বোল্ট সার্কেল ব্যাসার্ধ (বিসিডি), এবং বোল্ট হোলের আকার, যা চাপ শ্রেণি এবং নামমাত্র পাইপের আকার (এনপিএস) অনুযায়ী পরিবর্তিত হয়।

ASME B16.5 গ্রেড 1, গ্রেড 2,এবং গ্রেড 5 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি বিভিন্ন শিল্প খাতে চাপের অধীনে তরল বা গ্যাসের নিরাপদ এবং দক্ষ পরিবহন নিশ্চিত করার জন্য গুরুত্বপূর্ণ উপাদান.

4. টাইটানিয়াম গ্রেডঃ

5ANSI B16.5 ক্লাস 300 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের স্পেসিফিকেশনঃ

ANSI B16.5 ক্লাস 300 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের মূল বৈশিষ্ট্যঃ

ANSI B16.5 স্ট্যান্ডার্ডঃ

• ANSI B16.5 স্ট্যান্ডার্ডটি পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির জন্য মাত্রা, চাপের রেটিং, সহনশীলতা, উপকরণ এবং চিহ্নিতকরণ নির্ধারণ করে।
• স্ট্যান্ডার্ডটি ফ্ল্যাঞ্জ স্পেসিফিকেশনের জন্য শিল্প জুড়ে ব্যাপকভাবে স্বীকৃত এবং ব্যবহৃত হয়।

৩০০ শ্রেণীর চাপঃ

• ক্লাস 300 ফ্ল্যাঞ্জের চাপ রেটিংকে বোঝায়। একটি ক্লাস 300 ফ্ল্যাঞ্জ একটি নির্দিষ্ট তাপমাত্রায় 300 পিএসআই পর্যন্ত চাপ পরিচালনা করার জন্য ডিজাইন করা হয়েছে।
• চাপ সহনশীলতা তাপমাত্রার সাথে পরিবর্তিত হয়, তবে 300 শ্রেণীর ফ্ল্যাঞ্জগুলি এমন সিস্টেমে ব্যবহৃত হয় যা মাঝারি চাপ প্রতিরোধের প্রয়োজন।

টাইটানিয়াম উপাদানঃ

• টাইটানিয়াম একটি অত্যন্ত ক্ষয় প্রতিরোধী উপাদান, যা এটিকে রাসায়নিক প্রক্রিয়াকরণ, সমুদ্রের জল নিষ্কাশন, এয়ারস্পেস এবং সামুদ্রিক পরিবেশের মতো শিল্পে অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।
• টাইটানিয়াম ফ্ল্যাঞ্জ উচ্চ এবং নিম্ন তাপমাত্রা উভয়ই উচ্চতর শক্তি-ও-ওজনের অনুপাত এবং চমৎকার কর্মক্ষমতা প্রদান করে।
• ফ্ল্যাঞ্জের জন্য সর্বাধিক ব্যবহৃত টাইটানিয়াম গ্রেড হল গ্রেড ২ (বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম) এবং গ্রেড ৫ (অ্যালুমিনিয়াম এবং ভ্যানাডিয়ামের সাথে টাইটানিয়াম মিশ্রণ),অ্যাপ্লিকেশনের নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে.

ওয়েল্ড নেক ডিজাইনঃ

• ওয়েল্ড নেক ফ্ল্যাঞ্জের একটি দীর্ঘ কোপযুক্ত ঘাড় রয়েছে, যা একটি পাইপে ওয়েল্ড করার সময় একটি শক্তিশালী, বিরামবিহীন সংযোগ সরবরাহ করে।
• কোপযুক্ত ঘাড়টি পাইপ জুড়ে চাপকে আরও সমানভাবে বিতরণ করতে সহায়তা করে, যা ফাটল এবং ব্যর্থতার ঝুঁকি হ্রাস করে।
• এই নকশাটি ফ্ল্যাঞ্জকে চাপ এবং তাপীয় চাপের প্রতি আরও প্রতিরোধী করে তোলে, এটি উচ্চ চাপের সিস্টেমের জন্য একটি সাধারণ পছন্দ করে তোলে।

উঁচু মুখ (আরএফ):

• রাইজড ফেস (আরএফ) ডিজাইনটি এমন ফ্ল্যাঞ্জগুলির জন্য সাধারণ যা একটি শক্ত সিলিংয়ের প্রয়োজন।
• উত্থাপিত এলাকা ভাল গ্যাসকেট সংকোচন এবং একসাথে bolted যখন flanges মধ্যে একটি আরো কার্যকর সীল নিশ্চিত করে।
• উত্থাপিত মুখের ফ্ল্যাঞ্জগুলি প্রায়শই এমন সিস্টেমে ব্যবহৃত হয় যেখানে চাপের অধীনে সিলিংয়ের জন্য ফ্ল্যাঞ্জটি গ্যাসকেটগুলির সাথে যুক্ত হবে।

ফ্ল্যাঞ্জের মাত্রাঃ

• ক্লাস ৩০০ টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের মাত্রা নামমাত্র পাইপ আকার (এনপিএস) এবং চাপ শ্রেণীর উপর ভিত্তি করে পরিবর্তিত হবে।
• সাধারণ মাত্রাগুলির মধ্যে রয়েছে বাইরের ব্যাসার্ধ (ওডি), বোল্ট বৃত্তাকার ব্যাসার্ধ (বিসিডি), বোল্ট হোল ব্যাসার্ধ এবং উত্থাপিত মুখের উচ্চতা।
• পাইপিং সিস্টেমের অন্যান্য উপাদানগুলির সাথে সামঞ্জস্যতা নিশ্চিত করার জন্য এই মাত্রাগুলি ANSI B16.5 স্পেসিফিকেশন অনুসারে মানসম্মত।

ক্ষয় প্রতিরোধ ক্ষমতাঃ

• টাইটানিয়াম বিভিন্ন ক্ষয়কারী পরিবেশে অত্যন্ত প্রতিরোধী, যার মধ্যে অ্যাসিড, লবণাক্ত জল এবং উচ্চ তাপমাত্রার অবস্থার অন্তর্ভুক্ত।
• গ্রেড 2 টাইটানিয়াম (বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম) গ্রেড 5 এর মতো খাদগুলির তুলনায় তার চমৎকার ক্ষয় প্রতিরোধের এবং কম খরচের কারণে অনেক অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়,যা ভাল শক্তি এবং তাপ প্রতিরোধের আছে কিন্তু ক্ষয় প্রতিরোধের সামান্য হ্রাস.

অ্যাপ্লিকেশনঃ

• রাসায়নিক প্রক্রিয়াকরণঃ আক্রমণাত্মক রাসায়নিকগুলি পরিচালনা করার জন্য সিস্টেমগুলির জন্য, যেখানে জারা প্রতিরোধের সমালোচনামূলক।
• সমুদ্রের জল নিষ্কাশনঃ টাইটানিয়ামের লবণাক্ত জলের ক্ষয় প্রতিরোধের ক্ষমতা এটিকে সামুদ্রিক এবং নিষ্কাশন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।
• এয়ারস্পেসঃ হালকা ও শক্তিশালী, টাইটানিয়াম উচ্চ-কার্যকারিতা, উচ্চ-তাপমাত্রার পরিবেশে ব্যবহৃত হয়।
• সামুদ্রিকঃ টাইটানিয়াম থেকে তৈরি ফ্ল্যাঞ্জগুলি সমুদ্রের জলে ক্ষয় প্রতিরোধের ক্ষমতা কারণে সামুদ্রিক শিল্পে সাধারণ।
• বিদ্যুৎ উৎপাদন: কিছু বিদ্যুৎ কেন্দ্র তাপ এক্সচেঞ্জার এবং উচ্চ চাপ এবং তাপমাত্রার সংস্পর্শে থাকা অন্যান্য সিস্টেমে টাইটানিয়াম উপাদান ব্যবহার করে।

6টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের উপকারিতা:

উচ্চ শক্তি-ওভার-ওভার অনুপাতঃ টাইটানিয়াম হালকা ও শক্তিশালী উভয়ই, যা শক্তি বজায় রেখে পাইপিং সিস্টেমের সামগ্রিক ওজন হ্রাস করার জন্য এটি কার্যকর করে তোলে।

উচ্চতর ক্ষয় প্রতিরোধেরঃ টাইটানিয়াম বিশেষত আক্রমণাত্মক এবং উচ্চ তাপমাত্রার পরিবেশে কার্যকর, যেমন রাসায়নিক, সামুদ্রিক এবং মহাকাশ অ্যাপ্লিকেশনগুলিতে পাওয়া যায়।

স্থায়িত্ব এবং দীর্ঘায়ুঃ টাইটানিয়াম ফ্ল্যাঞ্জগুলির ক্ষয়, স্কেলিং এবং পরিধানের প্রতিরোধের দক্ষতার কারণে দীর্ঘ পরিষেবা জীবন রয়েছে, যার ফলে কম ঘন ঘন রক্ষণাবেক্ষণ এবং প্রতিস্থাপন হয়।

উচ্চ তাপমাত্রা প্রতিরোধের ক্ষমতাঃ টাইটানিয়াম বিভিন্ন তাপমাত্রায় কাজ করতে পারে।এটিকে বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে.

সিউমলেস এবং স্ট্রং ওয়েডসঃ ওয়েড নেকের নকশাটি নিশ্চিত করে যে ফ্ল্যাঞ্জ এবং পাইপের মধ্যে সংযোগটি শক্তিশালী এবং চাপের ঘনত্ব এড়ানোর জন্য একটি মসৃণ রূপান্তর সরবরাহ করে।
