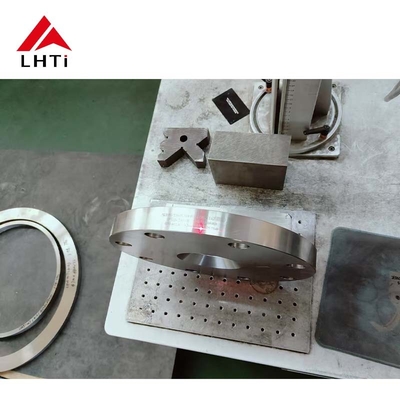

Gr5 Gr7 ক্লাস 150 ASME B16.5 টাইটানিয়াম ফ্ল্যাঞ্জস ফ্ল্যাঞ্জের উপরে স্লিপ করুন পাইপিং সিস্টেমের জন্য উত্থাপিত মুখ SORF

Gr5 Gr7 ক্লাস 150 ASME B16.5 টাইটানিয়াম ফ্ল্যাঞ্জস ফ্ল্যাঞ্জের উপরে স্লিপ করুন পাইপিং সিস্টেমের জন্য উত্থাপিত মুখ SORF

সংক্ষিপ্তসারঃ

টাইটানিয়াম খাদ, বিশেষ করে Gr5 এবং Gr7, তাদের ব্যতিক্রমী জারা প্রতিরোধের কারণে শিল্প অ্যাপ্লিকেশনগুলিতে ফ্ল্যাঞ্জ উত্পাদন জন্য ক্রমবর্ধমান ব্যবহার করা হয়, উচ্চ শক্তি-ওজন অনুপাত,ASME B16.5 একটি বহুল স্বীকৃত মান যা নকশা, মাত্রা, উপাদান স্পেসিফিকেশন,শিল্প পাইপিং সিস্টেমে ব্যবহৃত ফ্ল্যাঞ্জের জন্য চাপের রেটিংএই কাগজটি ASME B16.5 স্ট্যান্ডার্ড অনুসারে Gr5 এবং Gr7 টাইটানিয়াম ফ্ল্যাঞ্জগুলির নকশা এবং প্রয়োগের উপর দৃষ্টি নিবদ্ধ করে, বিশেষ করে ক্লাস 150, ফ্ল্যাট ফ্ল্যাঞ্জ, স্লিপ-অন ফ্ল্যাঞ্জ,উঁচু মুখ (SORF), এবং স্লিপ-অন ফ্ল্যাট ফেস (এসওএফএফ) ডিজাইন। এই কাগজে এই টাইটানিয়াম ফ্ল্যাঞ্জগুলির উপাদান বৈশিষ্ট্য, সুবিধা এবং উত্পাদন প্রক্রিয়াগুলি পরীক্ষা করা হয়,রাসায়নিক প্রক্রিয়াকরণের মতো ক্ষেত্রে তাদের শিল্প অ্যাপ্লিকেশনগুলি তুলে ধরা, এয়ারস্পেস, মেরিন ইঞ্জিনিয়ারিং, এবং শক্তি উত্পাদন।

1. পরিচিতি

ফ্ল্যাঞ্জগুলি শিল্প পাইপিং সিস্টেমের গুরুত্বপূর্ণ উপাদান, যা পাইপ, ভালভ এবং অন্যান্য সরঞ্জামগুলির মধ্যে ইন্টারফেস হিসাবে কাজ করে।5 মান পাইপিং সিস্টেমে ব্যবহৃত flanges জন্য নির্দিষ্টকরণ প্রদান করেফ্লেঞ্জ নির্মাণের জন্য ব্যবহৃত বিভিন্ন উপকরণগুলির মধ্যে, টাইটানিয়াম খাদগুলি তাদের উচ্চ শক্তি, স্বল্প ওজন,এবং অসাধারণ ক্ষয় প্রতিরোধের. Gr5 (Ti-6Al-4V) এবং Gr7 (Ti-0.15Pd) টাইটানিয়াম খাদ বিশেষত এমন অ্যাপ্লিকেশনগুলিতে ফ্ল্যাঞ্জ উত্পাদন করার জন্য উপযুক্ত যা কাঠামোগত অখণ্ডতা এবং কঠোর পরিবেশে প্রতিরোধের উভয়ই প্রয়োজন।

এই কাগজটির লক্ষ্য ASME B16.5 Gr5 এবং Gr7 টাইটানিয়াম ফ্ল্যাঞ্জগুলির নকশা, উত্পাদন প্রক্রিয়া এবং অ্যাপ্লিকেশনগুলি অনুসন্ধান করা, বিশেষত ক্লাস 150, ফ্ল্যাট ফ্ল্যাঞ্জ, স্লিপ-অন ফ্ল্যাঞ্জ,উঁচু মুখ (SORF)এই গবেষণাপত্রটি শিল্পের অন্যান্য উপকরণগুলির তুলনায় টাইটানিয়াম খাদ ব্যবহারের সুবিধাগুলিও পরীক্ষা করবে।

2এএসএমই বি ১৬.৫ স্ট্যান্ডার্ডের সংক্ষিপ্ত বিবরণঃ

ASME B16.5 স্ট্যান্ডার্ড তাদের মাত্রা, উপকরণ এবং চাপ রেটিং সহ ফ্ল্যাঞ্জগুলির জন্য প্রয়োজনীয়তা নির্দিষ্ট করে।এটি বিভিন্ন শিল্প অ্যাপ্লিকেশনে ফ্ল্যাঞ্জ সংযোগের অভিন্নতা এবং অখণ্ডতা নিশ্চিত করার জন্য অপরিহার্যASME B16.5 স্ট্যান্ডার্ড দ্বারা আচ্ছাদিত কিছু মূল দিকগুলির মধ্যে রয়েছেঃ

• ফ্ল্যাঞ্জের ধরনঃ স্ট্যান্ডার্ডটি বিভিন্ন ধরণের ফ্ল্যাঞ্জকে কভার করে, যার মধ্যে রয়েছে ওয়েল্ড নেক, ব্লাইন্ড, স্লিপ-অন এবং ফ্ল্যাট ফ্ল্যাঞ্জ। প্রতিটি প্রকার অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে একটি ভিন্ন ফাংশন সরবরাহ করে।
• চাপের রেটিংঃ এই মানটি তাদের চাপের রেটিং অনুসারে ফ্ল্যাঞ্জগুলিকে শ্রেণীবদ্ধ করে, যা 150 থেকে 2500 শ্রেণি পর্যন্ত। বিশেষত 150 শ্রেণীর ফ্ল্যাঞ্জগুলি মাঝারি চাপের অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
• উপাদান স্পেসিফিকেশনঃ বিভিন্ন অপারেটিং অবস্থার অধীনে এর কর্মক্ষমতা নির্ধারণে ফ্ল্যাঞ্জের উপাদানটি গুরুত্বপূর্ণ।গ্রেড 5 এবং গ্রেড 7 এর মতো টাইটানিয়াম খাদগুলি তাদের উচ্চতর বৈশিষ্ট্যগুলির কারণে স্ট্যান্ডার্ডে অন্তর্ভুক্ত রয়েছে.

3. গ্রেড ৫ এবং গ্রেড ৭ টাইটানিয়াম খাদের উপাদান বৈশিষ্ট্যঃ

3.1 Gr5 টাইটানিয়াম খাদ (Ti-6Al-4V)
Gr5 টাইটানিয়াম খাদ, Ti-6Al-4V নামেও পরিচিত, এটি সর্বাধিক ব্যবহৃত টাইটানিয়াম খাদ এবং এতে 90% টাইটানিয়াম, 6% অ্যালুমিনিয়াম এবং 4% ভ্যানাডিয়াম রয়েছে। এই খাদটি উচ্চ শক্তির সংমিশ্রণ সরবরাহ করে,কম ওজন, চমৎকার জারা প্রতিরোধের, এবং ভাল weldability। Gr5 টাইটানিয়াম খাদ বৈশিষ্ট্য অন্তর্ভুক্তঃ

• প্রসার্য শক্তিঃ ৯০০-১,১০০ এমপিএ
• শক্তি শক্তিঃ 850-1,000 এমপিএ
• ক্ষয় প্রতিরোধেরঃ লবণাক্ত জল, অ্যাসিড এবং ক্লোরাইডের প্রতি দুর্দান্ত প্রতিরোধের, এটি সামুদ্রিক এবং রাসায়নিক প্রক্রিয়াকরণ অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।
• অ্যাপ্লিকেশনঃ এয়ারস্পেস, মেডিকেল ইমপ্লান্ট এবং শিল্প পাইপিং সিস্টেমগুলির জন্য উচ্চ শক্তি এবং হালকা ওজনের উপকরণ প্রয়োজন।

3.2 Gr7 টাইটানিয়াম খাদ (Ti-0.15Pd)
Gr7 টাইটানিয়াম খাদ, যা Ti-0.15Pd নামেও পরিচিত, এটি বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়ামের একটি রূপ যা সামান্য প্যালাডিয়াম (0.15%) যোগ করে। এই সংযোজনটি জারা প্রতিরোধের ক্ষমতা বাড়ায়,বিশেষ করে আক্রমণাত্মক পরিবেশে যেমন উচ্চ বিশুদ্ধতা অ্যাসিড এবং সমুদ্রের জলGr7 টাইটানিয়াম খাদের বৈশিষ্ট্যগুলির মধ্যে রয়েছেঃ

• প্রসার্য শক্তিঃ ৫৫০-৭০০ এমপিএ
• শক্তি শক্তিঃ 450-650 এমপিএ
• ক্ষয় প্রতিরোধের ক্ষমতাঃ বিশেষ করে রাসায়নিক ও সামুদ্রিক শিল্পে ক্ষয়কারী পরিবেশের বিস্তৃত পরিসরের জন্য চমৎকার প্রতিরোধের ক্ষমতা।
• অ্যাপ্লিকেশনঃ রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক প্রকৌশল, এবং অন্যান্য অ্যাপ্লিকেশন যেখানে উচ্চতর জারা প্রতিরোধের প্রয়োজন।

4. ASME B16.5 টাইটানিয়াম ফ্ল্যাঞ্জের নকশাঃ

টাইটানিয়াম ফ্ল্যাঞ্জের নকশাটি ASME B16.5 মান অনুসরণ করে, উপাদানটির বৈশিষ্ট্য এবং প্রত্যাশিত অ্যাপ্লিকেশনকে বিশেষ বিবেচনা করে।টাইটানিয়াম ফ্ল্যাঞ্জগুলি নির্দিষ্ট চাপের রেটিংগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে, যার মধ্যে ক্লাস 150 হল মাঝারি চাপের সিস্টেমগুলির জন্য ব্যবহৃত সর্বাধিক সাধারণ রেটিং।

4.১ ক্লাস ১৫০ ফ্ল্যাঞ্জ
ক্লাস ১৫০ টাইটানিয়াম ফ্ল্যাঞ্জগুলি মাঝারি চাপের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে অপারেটিং চাপ পরিবেষ্টিত তাপমাত্রায় প্রতি বর্গ ইঞ্চি (পিএসআই) 150 পাউন্ডের বেশি নয়।এগুলি সাধারণত রাসায়নিক প্রক্রিয়াকরণের মতো শিল্পে পাইপিং সিস্টেমে ব্যবহৃত হয়, বিদ্যুৎ উৎপাদন, এবং জল চিকিত্সা।

4.২ ফ্ল্যাঞ্জের ধরন

• ফ্ল্যাট ফ্ল্যাঞ্জঃ ফ্ল্যাট ফ্ল্যাঞ্জগুলির কোনও উত্থাপিত অঞ্চল ছাড়াই একটি সমতল মুখ রয়েছে। এগুলি প্রায়শই কম চাপের অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয় এবং উত্পাদন করা সহজ।
• স্লিপ-অন ফ্ল্যাঞ্জঃ এই ফ্ল্যাঞ্জগুলি পাইপের উপরে স্লাইড করার জন্য ডিজাইন করা হয়েছে এবং জায়গায় ঝালাই করা হয়। স্লিপ-অন ফ্ল্যাঞ্জগুলি সাধারণত এমন অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয় যেখানে ঝালাইয়ের অ্যাক্সেসযোগ্যতা গুরুত্বপূর্ণ।
• উত্থাপিত মুখ (এসওআরএফ): উত্থাপিত মুখের ফ্ল্যাঞ্জগুলির একটি ছোট উত্থাপিত অঞ্চল রয়েছে যা ফ্ল্যাঞ্জের গর্তের চারপাশে একটি শক্ত সিল তৈরি করতে পারে যখন জমাকরণ ফ্ল্যাঞ্জের সাথে বোল্ট করা হয়।এসওআরএফ ফ্ল্যাঞ্জগুলি উচ্চ-চাপের সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় এবং আরও নির্ভরযোগ্য সিল সরবরাহ করার জন্য পরিচিত.
• স্লিপ-অন ফ্ল্যাট ফেস (SOFF): এই ফ্ল্যাঞ্জগুলি স্লিপ-অন এবং ফ্ল্যাট ফেস ডিজাইনের বৈশিষ্ট্যগুলি একত্রিত করে।এগুলি প্রায়শই এমন সিস্টেমে ব্যবহৃত হয় যেখানে ফ্ল্যাঞ্জগুলি কম চাপের সংস্পর্শে থাকে এবং সহজ সমাবেশ এবং বিচ্ছিন্নতার প্রয়োজন হয়.

5. টাইটানিয়াম ফ্ল্যাঞ্জের উৎপাদন:

টাইটানিয়াম ফ্ল্যাঞ্জ তৈরিতে বেশ কয়েকটি মূল প্রক্রিয়া জড়িত যাতে চূড়ান্ত পণ্যটি ASME B16.5 স্ট্যান্ডার্ডের মাত্রা এবং উপাদান নির্দিষ্টকরণের সাথে মিলিত হয় তা নিশ্চিত করা যায়।

5.১ উপাদান নির্বাচন
টাইটানিয়াম খাদের উপযুক্ত গ্রেড (Gr5 বা Gr7) নির্বাচন করা ফ্ল্যাঞ্জের পারফরম্যান্সের জন্য অত্যন্ত গুরুত্বপূর্ণ। টাইটানিয়াম খাদগুলি চাপ সহ প্রত্যাশিত অপারেটিং অবস্থার ভিত্তিতে বেছে নেওয়া হয়,তাপমাত্রা, এবং ক্ষয় সম্ভাবনা।

5.২ মেশিনিং এবং মোল্ডিং
টাইটানিয়াম ফ্ল্যাঞ্জগুলি কাঠামো, মেশিনিং এবং ওয়েল্ডিংয়ের মতো প্রক্রিয়াগুলির মাধ্যমে উত্পাদিত হয়।যখন প্রয়োজনীয় মাত্রা এবং পৃষ্ঠতল সমাপ্তি অর্জনের জন্য মেশিনিং ব্যবহার করা হয়.

5.৩ ঢালাই
টাইটানিয়াম ফ্ল্যাঞ্জগুলি ঢালাই করার সময়, দূষণ এড়াতে বিশেষ যত্ন নেওয়া উচিত, কারণ টাইটানিয়াম অক্সিজেনের সাথে অত্যন্ত প্রতিক্রিয়াশীল।,সাধারণত টাইটানিয়াম ফ্ল্যাঞ্জের জন্য ব্যবহৃত হয়।

5.4 পৃষ্ঠ চিকিত্সা
টাইটানিয়াম ফ্ল্যাঞ্জগুলি তাদের জারা প্রতিরোধ ক্ষমতা বাড়াতে এবং কঠোর পরিবেশে তাদের সামগ্রিক পারফরম্যান্স উন্নত করতে অ্যানোডাইজিং বা প্যাসিভেশনের মতো পৃষ্ঠ চিকিত্সার মধ্য দিয়ে যেতে পারে।

6শিল্পে টাইটানিয়াম ফ্ল্যাঞ্জের প্রয়োগঃ

টাইটানিয়াম ফ্ল্যাঞ্জগুলি, বিশেষত গ্রেড 5 এবং গ্রেড 7, তাদের চমৎকার বৈশিষ্ট্যগুলির কারণে বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। কিছু মূল অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

• রাসায়নিক প্রক্রিয়াকরণঃ টাইটানিয়াম এর জারা প্রতিরোধের এটি যেমন দ্রবীভূতকরণ, ফিল্টারিং, এবং মিশ্রণ যেমন প্রক্রিয়াগুলিতে আক্রমণাত্মক রাসায়নিক হ্যান্ডলিং জন্য আদর্শ করে তোলে।
• সামুদ্রিক প্রকৌশল: টাইটানিয়াম সমুদ্রের পানিতে জারা প্রতিরোধ করার ক্ষমতা এটিকে সামুদ্রিক পাইপ সিস্টেমে ব্যবহৃত ফ্ল্যাঞ্জের জন্য একটি আদর্শ উপাদান করে তোলে।
• এয়ারস্পেসঃ গ্রেড-৫ টাইটানিয়াম সাধারণত এয়ারস্পেস অ্যাপ্লিকেশনে ব্যবহার করা হয়, কারণ এর শক্তি, হালকা ওজন এবং চরম অবস্থার অধীনে স্থায়িত্ব।
• পাওয়ার জেনারেশনঃ টাইটানিয়াম ফ্ল্যাঞ্জগুলি বাষ্প এবং গ্যাস টারবাইনগুলির পাশাপাশি তাপ এক্সচেঞ্জারগুলিতে ব্যবহৃত হয়, যেখানে উচ্চ শক্তি এবং তাপ এবং জারা প্রতিরোধের জন্য অত্যন্ত গুরুত্বপূর্ণ।

7উপসংহারঃ

ASME B16.5 Gr5 এবং Gr7 টাইটানিয়াম ফ্ল্যাঞ্জ অনেক শিল্প পাইপিং সিস্টেমের অপরিহার্য উপাদান। তাদের উচ্চতর উপাদান বৈশিষ্ট্য, উচ্চ শক্তি সহ, হালকা ওজন,এবং চমৎকার জারা প্রতিরোধের, রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক প্রকৌশল, এবং এয়ারস্পেস মত কঠোর পরিবেশে অ্যাপ্লিকেশন জন্য তাদের আদর্শ।এবং ASME B16 অনুযায়ী নকশা.5 স্ট্যান্ডার্ড শিল্পে এই ফ্ল্যাঞ্জগুলির নির্ভরযোগ্যতা এবং পারফরম্যান্স নিশ্চিত করে।Gr5 এবং Gr7 মত টাইটানিয়াম খাদ flange উত্পাদন একটি ক্রমবর্ধমান গুরুত্বপূর্ণ ভূমিকা পালন করবে.
