পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LIHUA
সাক্ষ্যদান: ISO9001, TUV
মডেল নম্বার: এলএইচ-বিএল
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 টুকরা
মূল্য: US dollar $30/pc--US dollar $80/pc
প্যাকেজিং বিবরণ: রপ্তানির জন্য পাতলা পাতলা কাঠের বাক্সে থাকা ফেনা দ্বারা মোড়ানো
ডেলিভারি সময়: 3-15 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 5000 পিসিএস
পণ্যের নাম: |
টাইটানিয়াম বিএল ফ্ল্যাঞ্জ |
স্ট্যান্ডার্ড: |
ANSI B16.5 |
উপাদান: |
gr2, gr5, gr7 |
আবেদন: |
তেল ও গ্যাস শিল্প |
সিলিং সারফেস: |
আরএফ, এফএফ, টিজি, আরজে ইত্যাদি। |
আকার: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
চাপ: |
150#-2500# |
পৃষ্ঠতল: |
পালিশ |
প্রযুক্তি: |
ফ্রোজড এবং সিএনসি মেশিনযুক্ত |
পরিদর্শন: |
অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1 |
পণ্যের নাম: |
টাইটানিয়াম বিএল ফ্ল্যাঞ্জ |
স্ট্যান্ডার্ড: |
ANSI B16.5 |
উপাদান: |
gr2, gr5, gr7 |
আবেদন: |
তেল ও গ্যাস শিল্প |
সিলিং সারফেস: |
আরএফ, এফএফ, টিজি, আরজে ইত্যাদি। |
আকার: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
চাপ: |
150#-2500# |
পৃষ্ঠতল: |
পালিশ |
প্রযুক্তি: |
ফ্রোজড এবং সিএনসি মেশিনযুক্ত |
পরিদর্শন: |
অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1 |
ANSI B16.5 Gr2 Gr5 Gr7 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ ক্লাস 150 ক্লাস 300
1. টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের পণ্যের তথ্য
উপাদান:Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
স্ট্যান্ডার্ড:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
আকার:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
প্রেসার ক্লাস: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 যদিও PN250/ 150LB, 250LB ,300LB, 400LB, 500LB, 600 LB,900LB, 1500LB, 500LB।
সিলিং পৃষ্ঠ:আরএফ, এফএফ, টিজি, আরজে ইত্যাদি।
প্রযুক্তি:নকল এবং CNC মেশিন
সুবিধা:
2.টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের স্পেসিফিকেশন
ক্লাস 150 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের জন্য বিশেষ উল্লেখ
| ক্লাস 150 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ | ||||||
| নম পাইপ আকার |
ফ্ল্যাঞ্জ দিয়া। |
ফ্ল্যাঞ্জ পুরু |
উত্থাপিত মুখ দিয়া। |
না. এর গর্ত |
দিয়া। এর বোল্ট |
দিয়া।এর বৃত্তকার বল্টু |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | ৫/৮ | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | ৫/৮ | 4-3/4 |
| 2-1/2 | 7 | ৭/৮ | 4-1/8 | 4 | ৫/৮ | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | ৫/৮ | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | ৫/৮ | 7 |
| 4 | 9 | 15/16 | ৬-৩/১৬ | 8 | ৫/৮ | 7-1/2 |
| 5 | 10 | 15/16 | ৭-৫/১৬ | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | ৭/৮ | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | ৭/৮ | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
ক্লাস 300 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের জন্য স্পেসিফিকেশন
| ক্লাস 300 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ | ||||||
| নম পাইপ আকার |
ফ্ল্যাঞ্জ দিয়া। |
ফ্ল্যাঞ্জ পুরু |
উত্থাপিত মুখ দিয়া। |
না. এর গর্ত |
দিয়া। এর বোল্ট |
দিয়া।এর বৃত্তকার বল্টু |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | ৫/৮ | 1-11/16 | 4 | ৫/৮ | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | ৫/৮ | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | ৫/৮ | 3-7/8 |
| 1-1/2 | ৬-১/৮ | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | ৭/৮ | 3-5/8 | 8 | ৫/৮ | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3. টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের রাসায়নিক প্রয়োজনীয়তা
| এন | গ | এইচ | ফে | ও | আল | ভি | পিডি | মো | নি | তি | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
3. টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের প্রসার্য প্রয়োজনীয়তা
| শ্রেণী | প্রসার্য শক্তি (মিনিট) | ফলন শক্তি (মিনিট) | প্রসারণ (%) | ||
| ksi | এম পা | ksi | এম পা | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 9 | 90 | 620 | 70 | 438 | 15 |
| 12 | 70 | 438 | 50 | 345 | 18 |

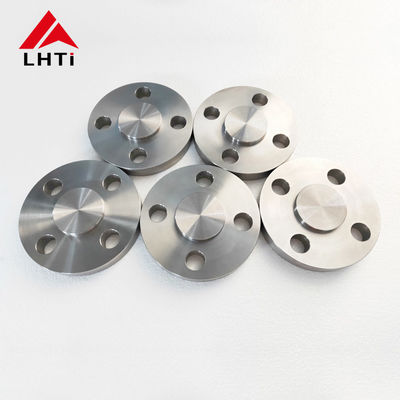

4. টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের বিস্তারিত ছবি
5. টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের সমস্ত পরীক্ষা
ভিজ্যুয়াল টেস্টিং (ভিটি)
অতিস্বনক পরীক্ষা (UT)
রেডিওগ্রাফিক টেস্টিং (RT)
চৌম্বক কণা পরীক্ষা (MT)
পেনিট্রান্ট টেস্টিং/ডাই পেনিট্রেট (PT)
এডি কারেন্ট টেস্টিং (ET)
শাব্দ নির্গমন (AE)
