পণ্যের বিবরণ
উৎপত্তি স্থল: বাওজি, চীন
পরিচিতিমুলক নাম: LIHUA
সাক্ষ্যদান: ISO9001, TUV etc.
মডেল নম্বার: এলএইচ-ডব্লিউএন
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 5 টি টুকরা
মূল্য: US dollar $25/pc--US dollar $85/pc
প্যাকেজিং বিবরণ: রপ্তানির জন্য পাতলা পাতলা কাঠের বাক্সে থাকা ফেনা দ্বারা মোড়ানো
ডেলিভারি সময়: 3-15 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 5000 পিসিএস
পণ্যের নাম: |
টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ |
স্ট্যান্ডার্ড: |
ASME B16.5 |
উপাদান: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
আবেদন: |
রাসায়নিক শিল্প |
সিলিং পৃষ্ঠ: |
আরএফ |
আকার: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
চাপ: |
150#-2500# |
উপরিভাগ: |
পোলিশ |
কৌশল: |
নকল এবং CNC মেশিন |
পরিদর্শন: |
অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1 |
পণ্যের নাম: |
টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ |
স্ট্যান্ডার্ড: |
ASME B16.5 |
উপাদান: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
আবেদন: |
রাসায়নিক শিল্প |
সিলিং পৃষ্ঠ: |
আরএফ |
আকার: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
চাপ: |
150#-2500# |
উপরিভাগ: |
পোলিশ |
কৌশল: |
নকল এবং CNC মেশিন |
পরিদর্শন: |
অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1 |

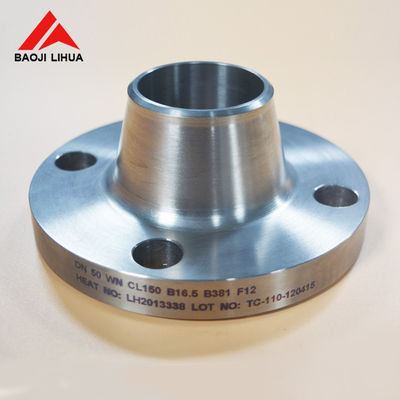

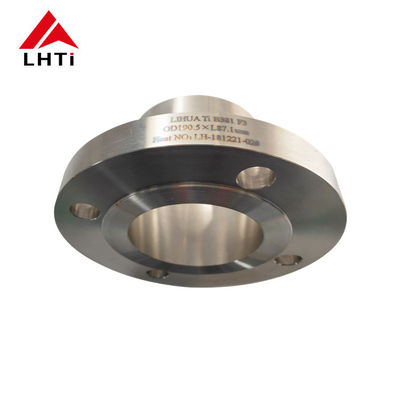

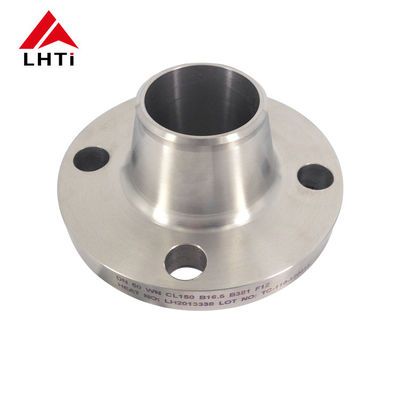

উত্থাপিত মুখ ঝালাই ঘাড় WN RF টাইটানিয়াম ফ্ল্যাঞ্জ প্রস্তুতকারকের
1. টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের প্রোডাক্ট তথ্য
| পণ্য | টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ |
| আইটেম নাম | উত্থাপিত মুখ ঝালাই ঘাড় WN RF টাইটানিয়াম ফ্ল্যাঞ্জ প্রস্তুতকারকের |
| প্রয়োগ | রাসায়নিক শিল্প |
| স্ট্যান্ডার্ড | এএনএসআই বি১৬5এএসএমই বি১৬।5, EN1092-1,JIS B2220, DIN2627-2628 |
| উপাদান | Gr1, Gr2, Gr5, Gr7, Gr12 |
| আকার | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| চাপ | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 যদিও PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB। |
| সিলিং পৃষ্ঠ | RF, FF, TG, RJ ইত্যাদি |
| কৌশল | ফ্রেজড এবং সিএনসি মেশিনযুক্ত |
গ্রেড ১ ¢ ইউএনএস আর৫০২৫০। অ্যালাইড টাইটানিয়াম
গ্রেড ২ ¢ ইউএনএস আর৫০৪০০। অ্যালাইড টাইটানিয়াম
গ্রেড ৭ ¢UNS R52400. অ্যালগাইড টাইটানিয়াম প্লাস ০.১২ থেকে ০.২৫% প্যালাডিয়াম
গ্রেড 12 ¢UNS R53400. টাইটানিয়াম খাদ (0.3% মলিবডেনাম, 0.8% নিকেল)
2. টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের স্পেসিফিকেশন
ক্লাস ১৫০ টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের স্পেসিফিকেশন
| ক্লাস ১৫০ টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ | ||||||||||
| নাম. পাইপ আকার |
ফ্ল্যাঞ্জ ডায়া। | ফ্ল্যাঞ্জের বেধ | হাব ডায়া। | রাইজড ফেস ডায়া। | ওয়েল্ড পয়েন্টে | না, না। এর গর্ত |
ডায়া। এর বোল্ট |
ডায়া। বোল্ট সার্কেল |
বিরক্তিকর ডায়া। |
দৈর্ঘ্য হাবের মাধ্যমে |
| অর্ধেক | ৩-১/২ | ৭/১৬ | ১-৩/১৬ | ১-৩/৮ | 0.84 | 4 | অর্ধেক | ২-৩/৮ | 0.62 | ১-৭/৮ |
| ৩/৪ | ৩-৭/৮ | অর্ধেক | ১-১/২ | ১-১১-১৬ | 1.05 | 4 | অর্ধেক | ২-৩/৪ | 0.82 | ২-১৬ |
| 1 | ৪-১৪ | ৯/১৬ | ১-১৫-১৬ | 2 | 1.32 | 4 | অর্ধেক | ৩-১/৮ | 1.05 | ২-৩/১৬ |
| ১-১-৪ | ৪-৫/৮ | ৫/৮ | ২-৫-১৬ | ২-১/২ | 1.66 | 4 | অর্ধেক | ৩-১/২ | 1.38 | ২-১-৪ |
| ১-১/২ | 5 | ১১/১৬ | ২-৯-১৬ | ২-৭/৮ | 1.90 | 4 | অর্ধেক | ৩-৭/৮ | 1.61 | ২-৭-১৬ |
| 2 | 6 | ৩/৪ | ৩-১-১৬ | ৩-৫/৮ | 2.38 | 4 | ৫/৮ | ৪-৩-৪ | 2.07 | ২-১/২ |
| ২-১/২ | 7 | ৭/৮ | ৩-৯-১৬ | ৪-১/৮ | 2.88 | 4 | ৫/৮ | ৫-১/২ | 2.47 | ২-৩/৪ |
| 3 | ৭-১/২ | ১৫/১৬ | ৪-১৪ | 5 | 3.50 | 4 | ৫/৮ | 6 | 3.07 | ২-৩/৪ |
| ৩-১/২ | ৮/২ | ১৫/১৬ | ৪-১৩-১৬ | ৫-১/২ | 4.00 | 8 | ৫/৮ | 7 | 3.55 | ২-১৩-১৬ |
| 4 | 9 | ১৫/১৬ | ৫-৫-১৬ | ৬-৩-১৬ | 4.50 | 8 | ৫/৮ | ৭-১/২ | 4.03 | 3 |
| 5 | 10 | ১৫/১৬ | ৬-৭/১৬ | ৭-৫-১৬ | 5.56 | 8 | ৩/৪ | ৮/২ | 5.05 | ৩-১/২ |
| 6 | 11 | 1 | ৭-৯-১৬ | ৮/২ | 6.63 | 8 | ৩/৪ | ৯-১২ | 6.07 | ৩-১/২ |
| 8 | ১৩-১২ | ১-১/৮ | ৯-১১-১৬ | ১০-৫/৮ | 8.63 | 8 | ৩/৪ | ১১-৩/৪ | 7.98 | 4 |
| 10 | 16 | ১-৩/১৬ | 12 | ১২-৩/৪ | 10.75 | 12 | ৭/৮ | ১৪-৪ | 10.02 | 4 |
| 12 | 19 | ১-১-৪ | ১৪-৩/৮ | 15 | 12.75 | 12 | ৭/৮ | 17 | 12.00 | ৪-১/২ |
| 14 | 21 | ১-৩/৮ | ১৫-৩/৪ | ১৬-১৪ | 14.00 | 12 | 1 | ১৮-৩/৪ | 13.25 | 5 |
| 16 | ২৩-১/২ | ১-৭-১৬ | 18 | ১৮-১২ | 16.00 | 16 | 1 | ২১-১/৪ | 15.25 | 5 |
| 18 | 25 | ১-৯-১৬ | ১৯-৭-৮ | 21 | 18.00 | 16 | ১-১/৮ | ২২-৩/৪ | 17.25 | ৫-১/২ |
| 20 | ২৭-১/২ | ১-১১-১৬ | 22 | 23 | 20.00 | 20 | ১-১/৮ | 25 | 19.25 | ৫-১১-১৬ |
| 24 | 32 | ১-৭/৮ | ২৬-১-৮ | ২৭-১/৪ | 24.00 | 20 | ১-১-৪ | ২৯-১/২ | 23.25 | 6 |
ক্লাস ৩০০ টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের স্পেসিফিকেশন
| ক্লাস ৩০০ টাইটানিয়াম ওয়েড নেক ফ্ল্যাঞ্জ | ||||||||||
| নাম. পাইপ আকার |
ফ্ল্যাঞ্জ ডায়া। | ফ্ল্যাঞ্জ থিক। | হাব ডায়া। | রাইজড ফেস ডায়া। | ওয়েল্ড পয়েন্টে | না, না। এর গর্ত |
ডায়া। এর বোল্ট |
ডায়া। বোল্ট সার্কেল |
বিরক্তিকর ডায়া। |
দৈর্ঘ্য হাবের মাধ্যমে |
| অর্ধেক | ৩-৩-৪ | ৯/১৬ | ১-১/২ | ১-৩/৮ | 0.84 | 4 | ২-৫/৮ | অর্ধেক | 0.62 | ২-১৬ |
| ৩/৪ | ৪-৫/৮ | ৫/৮ | ১-৭/৮ | ১-১১-১৬ | 1.05 | 4 | ৩-১/৪ | ৫/৮ | 0.82 | ২-১-৪ |
| 1 | ৪-৭-৮ | ১১/১৬ | ২-১/৮ | 2 | 1.32 | 4 | ৩-১/২ | ৫/৮ | 1.05 | ২-৭-১৬ |
| ১-১-৪ | ৫-১/৪ | ৩/৪ | ২-১/২ | ২-১/২ | 1.66 | 4 | ৩-৭/৮ | ৫/৮ | 1.38 | ২-৯-১৬ |
| ১-১/২ | ৬-১/৮ | ১৩/১৬ | ২-৩/৪ | ২-৭/৮ | 1.90 | 4 | ৪-১/২ | ৩/৪ | 1.61 | ২-১১-১৬ |
| 2 | ৬-১/২ | ৭/৮ | ৩-৫-১৬ | ৩-৫/৮ | 2.38 | 8 | 5 | ৫/৮ | 2.07 | ২-৩/৪ |
| ২-১/২ | ৭-১/২ | 1 | ৩-১৫-১৬ | ৪-১/৮ | 2.88 | 8 | ৫-৭/৮ | ৩/৪ | 2.47 | 3 |
| 3 | ৮-১/৪ | ১-১/৮ | ৪-৫/৮ | 5 | 3.50 | 8 | ৬-৫/৮ | ৩/৪ | 3.07 | ৩-১/৮ |
3আমাদের কোম্পানি
4. টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের বিস্তারিত ছবি
(1) কাঁচামাল
(2) সরঞ্জাম
(3) সংযোগ
4. টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের প্যাকেজ
পেট্রোকেমিক্যাল, তেল ও গ্যাস, বিদ্যুৎ উৎপাদন, বাল্ক তরল পরিবহন, রাসায়নিক, ফার্মাসিউটিক্যালস, সেল্প এবং কাগজ উত্পাদন সহ বিভিন্ন শিল্পে টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ ব্যবহার করা হয়।টেক্সটাইল ও অন্যান্য. টাইটানিয়াম ঢালাই ঘাড় flanges শিপমেন্ট সময় কোন ক্ষতি আছে তা নিশ্চিত করার জন্য প্যাক করা হয়। রপ্তানি ক্ষেত্রে, স্ট্যান্ডার্ড রপ্তানি প্যাকেজিং plywood বাক্সে করা হয়। চিহ্নিতকরণ আপনার প্রয়োজন হিসাবে তৈরি করা যেতে পারে।
5. টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের সমস্ত পরীক্ষা
ভিজ্যুয়াল টেস্টিং (ভিটি)
আল্ট্রাসোনিক টেস্টিং (UT)
রেডিওগ্রাফিক টেস্টিং (RT)
চৌম্বকীয় কণা পরীক্ষা (এমটি)
পেনেরেন্ট টেস্টিং/ডাই পেনেরেট (পিটি)
এডি কারেন্ট টেস্টিং (ইটি)
অ্যাকোস্টিক ইমিশন (AE)
