পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LH
সাক্ষ্যদান: ISO 9001:2015
মডেল নম্বার: টাইটানিয়াম ফ্ল্যাঞ্জ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: USD 30/PC-USD 100/PC
প্যাকেজিং বিবরণ: প্লাইউড কেস
ডেলিভারি সময়: 10- 15 দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 1000 পিসি
পণ্যের নাম: |
রাসায়নিক শিল্পের জন্য ASTM B381 GR1 GR2 GR5 GR7 GR12 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ |
উপাদান গ্রেড: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
সিলিং সারফেস: |
এফএফ |
স্ট্যান্ডার্ড: |
ASME B 16.5 ASTM B381 |
প্রকার: |
বিএল ফ্ল্যাঞ্জ |
পরিদর্শন: |
অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1, PMI পরীক্ষা |
পণ্যের নাম: |
রাসায়নিক শিল্পের জন্য ASTM B381 GR1 GR2 GR5 GR7 GR12 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ |
উপাদান গ্রেড: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
সিলিং সারফেস: |
এফএফ |
স্ট্যান্ডার্ড: |
ASME B 16.5 ASTM B381 |
প্রকার: |
বিএল ফ্ল্যাঞ্জ |
পরিদর্শন: |
অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1, PMI পরীক্ষা |

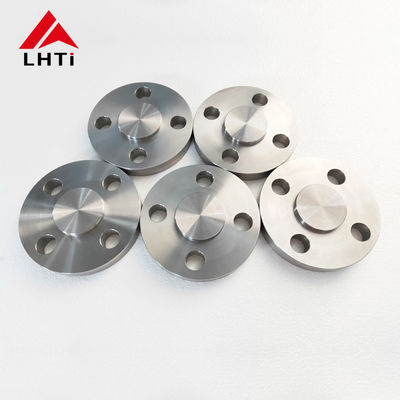

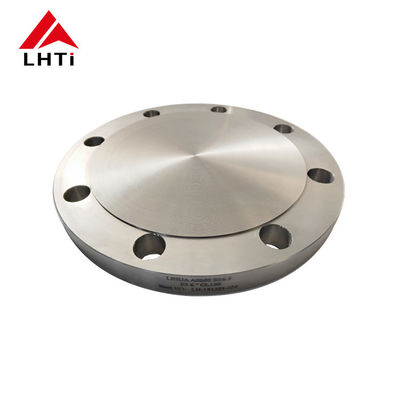

রাসায়নিক শিল্পের জন্য ASTM B381 GR1 GR2 GR5 GR7 GR12 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ
টাইটানিয়াম উপাদানের চমৎকার জারা প্রতিরোধের কারণে, বিশুদ্ধ টাইটানিয়াম ফ্ল্যাঞ্জ পেট্রোকেমিক্যাল প্রকল্পের টিউব প্রান্তগুলিকে সংযুক্ত করার জন্য অনেক বেশি ব্যবহৃত হয়।এটি দুটি ডিভাইস সংযোগ করার জন্য সরঞ্জাম প্রস্থান এবং প্রবেশদ্বারেও দরকারী।
টাইটানিয়াম খাদ হালকা ওজন, উচ্চ শক্তি এবং ভাল জারা প্রতিরোধের বৈশিষ্ট্য আছে, তাই টাইটানিয়াম খাদ ফ্ল্যাঞ্জ প্রায়ই সংযোগের মূল চাপ অংশে তেল তুরপুন, সামুদ্রিক প্রকৌশল, যন্ত্রপাতি এবং সরঞ্জাম উত্পাদন শিল্পে ব্যবহৃত হয়।
জায়ান্ট মেটালের ফোরজিং এবং মেশিনিংয়ের সমৃদ্ধ অভিজ্ঞতা রয়েছে, যা আমাদের টাইটানিয়াম ফ্ল্যাঞ্জ পণ্যগুলিকে ভাল মানের রাখে।
একই সময়ে, গ্রাহকদের নির্দিষ্ট প্রয়োজনীয়তা মেটাতে, আমরা গ্রাহকের অঙ্কন অনুযায়ী টাইটানিয়াম ফ্ল্যাঞ্জও উত্পাদন করি।
ফ্ল্যাঞ্জ প্রকার:
ওয়েল্ডিং প্লেট ফ্ল্যাঞ্জ (PL)
স্লিপ-অন নেক ফ্ল্যাঞ্জ (SO)
ওয়েল্ডিং নেক ফ্ল্যাঞ্জ (WN)
ইন্টিগ্রেল ফ্ল্যাঞ্জ (IF)
সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ (SW)
থ্রেডেড ফ্ল্যাঞ্জ (ম)
ল্যাপড জয়েন্ট ফ্ল্যাঞ্জ (LJF)
ব্লাইন্ড ফ্ল্যাঞ্জ (BL(গুলি))
আমরা অঙ্কন প্রক্রিয়াকরণ অনুযায়ী করতে পারেন.
টাইটানিয়াম flanges মান
আমেরিকান স্ট্যান্ডার্ড : ASME / ANSI B16.5 / B16.47
(ওরিফিস ফ্ল্যাঞ্জের জন্য ASME / ANSI B16.36 , ASME / ANSI B16.47 বড় ব্যাসের ইস্পাত ফ্ল্যাঞ্জের জন্য
AWWA_C207-1994_ হল জল সরবরাহ প্রকৌশলের জন্য আমেরিকান স্ট্যান্ডার্ড স্টিল পাইপ ফ্ল্যাঞ্জ)
জাপানি মান : JIS / KS B2220-2010
জার্মানি (ইউরোপিয়ান স্ট্যান্ডার্ড): UNI EN1092-1
রাশিয়া : GOST 12821-80 ГОСТ 33259—2015
টাইটানিয়াম ফ্ল্যাঞ্জ চাপ
CL 150 300 400 600 900 1500 2500 Psi, ইত্যাদি
টাইটানিয়াম ফ্ল্যাঞ্জ ব্যাস
DN15 ~ 600mm
টাইটানিয়াম ফ্ল্যাঞ্জ সিলিং মুখ
উত্থিত পৃষ্ঠ (RF), পুরুষ এবং মহিলা (MF), টেনন খাঁজ পৃষ্ঠ (TG), ধাতব রিং সংযোগ পৃষ্ঠ, মোট চার ধরণের।
টাইটানিয়াম ফ্ল্যাঞ্জ সাধারণ আকার
DN15-DN2000 1/2 ইঞ্চি-36 ইঞ্চি
টাইটানিয়াম ফ্ল্যাঞ্জ অ্যাপ্লিকেশন
প্রধানত পেট্রোকেমিক্যাল, চিকিৎসা এবং স্বাস্থ্য, শক্তি, মহাকাশ, সামরিক, অগ্নি সুরক্ষা, ধাতুবিদ্যা, জাহাজ নির্মাণ, গ্যাস,
এবং পরিবেশ সুরক্ষার জন্য উচ্চ চাপ প্রয়োজন।
টাইটানিয়াম flanges ফাংশন
ফ্ল্যাঞ্জ, গ্যাসকেট এবং বল্টু একে অপরের সাথে সংযুক্ত সিলিং স্ট্রাকচারের একটি গ্রুপের বিচ্ছিন্ন সংযোগ হিসাবে সংযুক্ত থাকে।
ফ্ল্যাঞ্জ সংযোগ পাইপলাইন নির্মাণের জন্য একটি গুরুত্বপূর্ণ সংযোগ পদ্ধতি।
ফ্ল্যাঞ্জ সংযোগটি ব্যবহার করা সহজ এবং বড় চাপ সহ্য করতে পারে।
2.রাসায়নিক প্রয়োজনীয়তা
| এন | গ | এইচ | ফে | ও | আল | ভি | পিডি | মো | নি | তি | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
3. প্রসার্য প্রয়োজনীয়তা
| শ্রেণী | উপাদান | প্রসার্য শক্তি (মিনিট) | ফলন শক্তি (মিনিট) | প্রসারণ (%) | ||
| ksi | এম পা | ksi | এম পা | |||
| 1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| 2 | TA2 | 50 | 345 | 40 | 275 | 20 |
| 5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| 7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| 9 | Ti-3Al-2.5V | 90 | 620 | 70 | 438 | 15 |
| 12 | Ti-0.3Mo-0.8Ni | 70 | 438 | 50 | 345 | 18 |
4. ASTM B381 টাইটানিয়াম ফ্ল্যাঞ্জের যান্ত্রিক বৈশিষ্ট্য
| উপাদান | ঘনত্ব | গলনাঙ্ক | প্রসার্য শক্তি | উত্পাদন শক্তি | প্রসারণ |
| টাইটানিয়াম Gr2 | 4.5g/cm3 | 1665℃(3030°F) | Psi- 49900, MPa- 344 | Psi-39900, MPa-275 | 20% |
| টাইটানিয়াম Gr5 | 4.43g/cm3 | 1632℃(2970°F) | Psi- 138000, MPa- 950 | Psi-128000, MPa-880 | 14% |
পরীক্ষা করার উপাদানসমূহ
ভিজ্যুয়াল টেস্টিং (ভিটি)
অতিস্বনক পরীক্ষা (UT)--100%
পেনিট্রান্ট টেস্টিং/ডাই পেনিট্রেট (PT)
