পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LHTi
সাক্ষ্যদান: ISO9001-2015
মডেল নম্বার: নল
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 100 কেজি
মূল্য: $20--$29/pcs
প্যাকেজিং বিবরণ: ভিতরে স্পঞ্জ মোড়ানো বা প্লাস্টিকের ব্যাগ, বাইরের মতো পাতলা পাতলা কাঠের কেস,
ডেলিভারি সময়: 15 কর্মদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 5টন
শ্রেণী: |
Gr12 |
বাহিরের ব্যাসার্ধ: |
OD25.4 মিমি OD32 মিমি |
উপাদান: |
Ti-0.3Mo-0.8 Ni |
স্ট্যান্ডার্ড: |
ASTM B338 |
দৈর্ঘ্য: |
MAX 12000 মিমি |
বাহিরের ব্যাসার্ধ: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm ইত্যাদি |
প্রাচীর বেধ:: |
0.5-3.0 মিমি |
টাইপ: |
ঢালাই/বিজোড় |
আবেদন: |
তাপ এক্সচেঞ্জার, রাসায়নিক শিল্প ইত্যাদি |
প্রযুক্তি: |
ঘূর্ণিত |
MOQ: |
100 কেজি |
শ্রেণী: |
Gr12 |
বাহিরের ব্যাসার্ধ: |
OD25.4 মিমি OD32 মিমি |
উপাদান: |
Ti-0.3Mo-0.8 Ni |
স্ট্যান্ডার্ড: |
ASTM B338 |
দৈর্ঘ্য: |
MAX 12000 মিমি |
বাহিরের ব্যাসার্ধ: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm ইত্যাদি |
প্রাচীর বেধ:: |
0.5-3.0 মিমি |
টাইপ: |
ঢালাই/বিজোড় |
আবেদন: |
তাপ এক্সচেঞ্জার, রাসায়নিক শিল্প ইত্যাদি |
প্রযুক্তি: |
ঘূর্ণিত |
MOQ: |
100 কেজি |

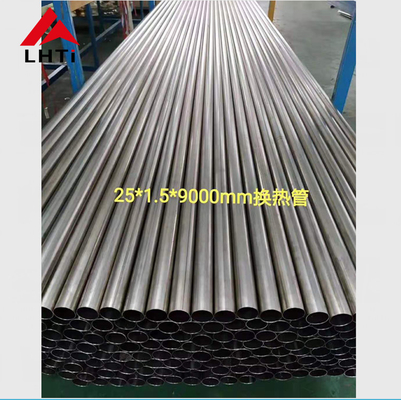

হিট এক্সচেঞ্জার টিউব OD25.4mm OD19.05mm ASTM B338 টাইটানিয়াম পাইপ
1. টাইটানিয়াম টিউব প্রযুক্তিগত প্রয়োজনীয়তা
কনডেনসার এবং হিট এক্সচেঞ্জারের জন্য ASTM B338 বিজোড় এবং ঢালাই টাইটানিয়াম এবং টাইটানিয়াম অ্যালয় টিউব
ASTM B338 পৃষ্ঠের কনডেনসার, ইভাপোরেটর এবং হিট এক্সচেঞ্জারের জন্য 28 গ্রেডের বিজোড় এবং ঢালাই করা টাইটানিয়াম অ্যালয় টিউব কভার করে।
| স্ট্যান্ডার্ড | ASTM B338, ASME SB338 |
| নিয়মিত গ্রেড | গ্রেড 1 গ্রেড 2 |
| বাহিরের ব্যাসার্ধ | 12.7 মিমি 15 মিমি 17 মিমি 19 মিমি 25.4 মিমি 31 মিমি ইত্যাদি। |
| প্রাচীর বেধ | 0.9mm/1.0mm/1.2mm/1.5mm |
| দৈর্ঘ্য | 3000 - 6000 মিমি বা অন্যান্য অর্থনৈতিক দৈর্ঘ্য |
| শেষ করুন | পালিশ, এপি (অ্যানিলড এবং পিকল্ড), বিএ (উজ্জ্বল এবং অ্যানিলড), এমএফ |
| ফর্ম | সোজা টাইটানিয়াম পাইপ, কুণ্ডলীকৃত টাইটানিয়াম টিউব |
| টাইপ | বিজোড়, ERW, EFW, ঢালাই, গড়া |
| শেষ | প্লেইন এন্ড, বেভেলড এন্ড, ট্রেডেড |
| চিহ্নিত করা | স্ট্যান্ডার্ড, গ্রেড, OD, বেধ, দৈর্ঘ্য, তাপ সংখ্যা (বা গ্রাহকের অনুরোধ অনুযায়ী।) |
| আবেদন | অয়েল টিউব, গ্যাস টিউব, ফ্লুইড টিউব, বয়লার এবং হিট এক্সচেঞ্জার |
| মূল্য সংযোজন সেবা |
প্রয়োজনীয় আকার এবং দৈর্ঘ্য, পোলিশ (ইলেক্ট্রো এবং বাণিজ্যিক) অ্যানিলড এবং পিকড অনুযায়ী আঁকুন এবং সম্প্রসারণ করুন নমন, মেশিনিং ইত্যাদি |
| পরীক্ষণ সনদ | মিল টেস্ট সার্টিফিকেট EN 10204/3.1, TPI রিপোর্ট, EN10204/3.2 |
2.তাপ এক্সচেঞ্জার টিউব আবেদন
রাসায়নিক গঠন (Wt%)
| ASTM নম্বর | ফে সর্বোচ্চ | হে সর্বোচ্চ | এন সর্বোচ্চ | সি সর্বোচ্চ | H সর্বোচ্চ | পিডি | আল | বাল |
| গ্রেড 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | তি |
| গ্রেড ২ | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | তি |
ভৌত বৈশিষ্ট্য (মিনিট)
| ASTM গ্রেড | খাদ রচনা | প্রসার্য শক্তি | উত্পাদন শক্তি | প্রসারণ মিনিট % | ||
| ksi | এমপিএ | ksi | এমপিএ | |||
| গ্রেড 1 | Unalloyed Ti ("Pure") 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| গ্রেড ২ | Unalloyed Ti ("Pure") 50A -CP2 | 58 | 400 | 40 | 275 | 25 |
টাইটানিয়াম টিউব গুণমান পরিদর্শন:
UT, PT, Hydrodtatic পরীক্ষা, Eddy বর্তমান পরিদর্শন, রাসায়নিক রচনা পরিদর্শন, মাত্রা পরিদর্শন,
প্রসার্য পরীক্ষা, রেডিওগ্রাফিক পরিদর্শন, বেধ পরিদর্শন, পিএমআই পরিদর্শন
হিট এক্সচেঞ্জারে ব্যবহৃত টাইটানিয়াম পাইপ / টাইটানিয়াম টিউব:
3. টাইটানিয়াম খাদ পাইপ স্পেসিফিকেশন
| শ্রেণী | N(%) | গ(%) | H(%) | ফে(%) | O(%) | তি | অন্যান্য, সর্বোচ্চ |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | বাল | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | বাল | ≤0.4 |
| শ্রেণী | প্রসার্য শক্তি (মিনিট) | ইল্ড স্ট্রেন্থ (0.2% অফসেট)) | দীর্ঘতা (%) | ||||
| ksi | এমপিএ | মিন | সর্বোচ্চ | ||||
| Ksi | এমপিএ | Ksi | এমপিএ | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| পণ্যের নাম | তাপ এক্সচেঞ্জার টিউব টাইটানিয়াম টিউব/পাইপ |
| উপাদান | টাইটানিয়াম(Gr2) |
| সনদপত্র | ISO9001:2015, TUV, EN10204.3.1 |
| স্ট্যান্ডার্ড | ASTM B338 |
| আকার |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm অথবা গ্রাহকের প্রয়োজন অনুযায়ী। |
| টেকনিক্স | ঘূর্ণিত |
| স্ট্যাটাস | অ্যানিলড(M) |
| টাইপ |
হিট এক্সচেঞ্জারের জন্য বিজোড় টাইটানিয়াম টিউব,অটোমোবাইলের জন্য টাইটানিয়াম নিষ্কাশন টিউব, টাইটানিয়াম কয়েল টিউব ঢালাই টাইটানিয়াম টিউব, |
| আবেদন |
1) শক্তি এবং রাসায়নিক উদ্ভিদ 2) মোটরগাড়ি উপাদান 3) খেলাধুলা 4) সামুদ্রিক জারা |
| পৃষ্ঠতল |
অ্যাসিড পিলিং, সিএনসি লেদ পৃষ্ঠ। |
4.টাইটানিয়াম টিউব উত্পাদন প্রক্রিয়া

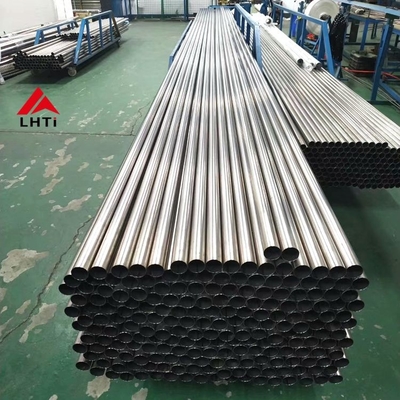

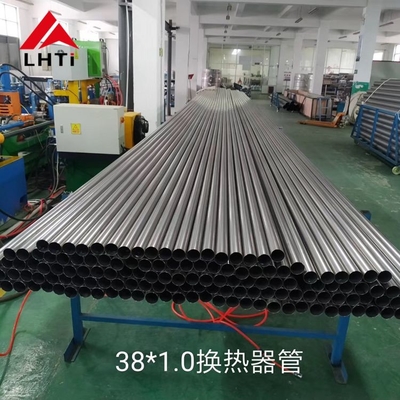

5. কর্মশালায় বিস্তারিত ছবি
|
উপাদান শ্রেণী |
স্ট্যাটাস | প্রক্রিয়াকরণ | OD(মিমি) | দেয়ালের বেধ (মিমি) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
অ্যানিলেড (মি) |
ঠান্ডা ঘূর্ণিত | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - |
| 15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| 20-30 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| 30-40 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ৪০-৫০ | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||||
| 50-60 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | |||
| 60-80 | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | |||
| ঢালাই | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| 19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 31,32,33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
| 50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| 63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| ঝালাই-ঘূর্ণিত | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||
| 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| দ্রষ্টব্য: "○" উল্লেখ করে যে স্পেসিফিকেশনগুলি তৈরি করা যেতে পারে৷ | |||||||||||||||
ASTM B338 টাইটানিয়াম টিউব
ব্যবহৃত:হিট এক্সচেঞ্জার, কনডেন্সার এবং বিভিন্ন চাপের জাহাজ
প্রাচীর বেধ: 0.5 মিমি থেকে 4.5 মিমি
দৈর্ঘ্য: 3000 মিমি / 6000 মিমি এবং দীর্ঘ থেকে 9000 মিমি
বাইরের ব্যাস: 10 মিমি থেকে 114 মিমি
প্রাচীর বেধ সহনশীলতা: +/- 10%
দৈর্ঘ্য সহনশীলতা: +3.2 মিমি
6. নীচের মত ASME SB388 পরীক্ষা
আমরা Ti বিজোড় এবং ঢালাই টিউব জন্য নিম্নলিখিত পরীক্ষা প্রদান
| রাসায়নিক রচনা | ভিজ্যুয়াল পরিদর্শন | অতিস্বনক পরীক্ষা | বর্তমান টেস্টিং |
| সমতল পরীক্ষা | সমতল পরীক্ষা | বায়ুসংক্রান্ত পরীক্ষা | Hydrostatic পরীক্ষা |
| প্রসার্য | ফলন | কঠোরতা | প্রসারণ |
7. টাইটানিয়াম খাদ টিউব সরবরাহকারীর সাথে নির্দ্বিধায় যোগাযোগ করুন
