পণ্যের বিবরণ
উৎপত্তি স্থল: বাওজি, চীন
পরিচিতিমুলক নাম: LIHUA
সাক্ষ্যদান: ISO9001, TUV etc.
মডেল নম্বার: এলএইচ-ডব্লিউএন
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 5 টি টুকরা
মূল্য: US dollar $25/pc--US dollar $85/pc
প্যাকেজিং বিবরণ: রপ্তানির জন্য পাতলা পাতলা কাঠের বাক্সে থাকা ফেনা দ্বারা মোড়ানো
ডেলিভারি সময়: 3-15 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 50000 পিসি
পণ্যের নাম: |
টাইটানিয়াম ঝালাই ঘাড় ফ্ল্যাঞ্জ |
স্ট্যান্ডার্ড: |
ASME B16.5 |
উপাদান: |
gr1, gr2, gr5, gr7, gr12 |
আবেদন: |
রাসায়নিক শিল্প |
সিলিং সারফেস: |
আরএফ, এফএফ, টিজি, আরজে ইত্যাদি। |
আকার: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
চাপ: |
150#-2500# |
পৃষ্ঠতল: |
পালিশ |
প্রযুক্তি: |
নকল এবং CNC মেশিন |
পরিদর্শন: |
অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1 |
পণ্যের নাম: |
টাইটানিয়াম ঝালাই ঘাড় ফ্ল্যাঞ্জ |
স্ট্যান্ডার্ড: |
ASME B16.5 |
উপাদান: |
gr1, gr2, gr5, gr7, gr12 |
আবেদন: |
রাসায়নিক শিল্প |
সিলিং সারফেস: |
আরএফ, এফএফ, টিজি, আরজে ইত্যাদি। |
আকার: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
চাপ: |
150#-2500# |
পৃষ্ঠতল: |
পালিশ |
প্রযুক্তি: |
নকল এবং CNC মেশিন |
পরিদর্শন: |
অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1 |

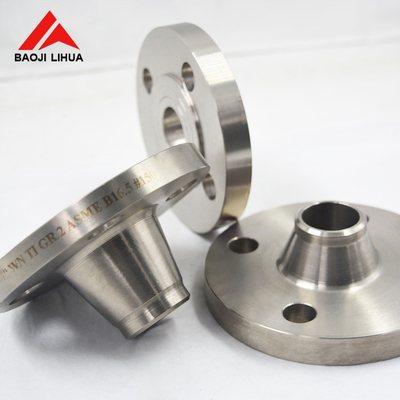

WN টাইটানিয়াম ফ্ল্যাঞ্জস
টাইটানিয়াম ফ্ল্যাঞ্জ হল খাঁটি টাইটানিয়াম বা টাইটানিয়াম খাদ দিয়ে তৈরি একটি অংশ, যা পাইপটিকে পাইপের সাথে এবং পাইপের শেষের সাথে সংযুক্ত করে।
পণ্যের নাম: WN টাইটানিয়াম Flanges
স্ট্যান্ডার্ড: ANSI / ASME B16.5
উপাদান: Gr1 Gr2 Gr5 Gr7 Gr12
ইউনিট মূল্য: $25usd/pc-$85usd/pc
সিলিং সারফেস: আরএফ, এফএফ, টিজি, আরজে ইত্যাদি।
আকার: NPS 1/2 - NPS 24(DN 10 - 2000)
চাপ: 150#-2500#
পৃষ্ঠ: পালিশ
কৌশল: নকল এবং CNC মেশিন
পরিদর্শন: UT% PT%
শংসাপত্র: ISO9001, TUV ইত্যাদি।
ওয়েল্ড নেক টাইটানিয়াম ফ্ল্যাঞ্জ এবং টাইটানিয়াম ফ্ল্যাঞ্জে স্লিপের মধ্যে পার্থক্য
1. বিভিন্ন ঢালাই ফর্ম: ঘাড় ফ্ল্যাট ঢালাই টাইটানিয়াম ফ্ল্যাঞ্জ পাইপ এবং টাইটানিয়াম ফ্ল্যাঞ্জের ঢালাই ফর্ম হল ফিলেট ঢালাই, যখন ঘাড় বাট ঢালাই করা ফ্ল্যাঞ্জ এবং পাইপের ঢালাই ফর্ম হল ঘের ঢালাই;
2. বিভিন্ন উপকরণ: ঘাড়যুক্ত ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের উপাদানটি একটি বেধের সাথে সাধারণ টাইটানিয়াম প্লেট দিয়ে তৈরি যা প্রয়োজনীয়তা পূরণ করে, যখন ঘাড়যুক্ত বাট ওয়েল্ডিং ফ্ল্যাঞ্জের উপাদানটি বেশিরভাগ টাইটানিয়াম ফোরজিংস থেকে তৈরি করা হয়;
3. নামমাত্র চাপ ভিন্ন: ঘাড়যুক্ত ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের নামমাত্র চাপ হল: 0.6---4.0MPa, এবং ঘাড়যুক্ত বাট ওয়েল্ডিং ফ্ল্যাঞ্জের নামমাত্র চাপ হল: 1--25MPa;
4. আরেকটি বিষয় হল নেকড বাট-ওয়েল্ডেড ফ্ল্যাঞ্জ এবং কানেকশন পাইপের মধ্যে ওয়েল্ডিং সীম টাইপ বি সিমের অন্তর্গত, এবং নেকড ফ্ল্যাট-ওয়েল্ডেড ফ্ল্যাঞ্জ এবং কানেকশন পাইপের মধ্যে ওয়েল্ডিং সীম টাইপ সি সিমের অন্তর্গত।এবং ঢালাই পরে অ-ধ্বংসাত্মক পরীক্ষা ভিন্ন;
5. গলাযুক্ত ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ এবং নেকড বাট ওয়েল্ডিং ফ্ল্যাঞ্জ ইচ্ছামত প্রতিস্থাপন করা যাবে না।উৎপাদনের দৃষ্টিকোণ থেকে, গলার ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ (SO হল Slip On-এর সংক্ষিপ্ত রূপ) একটি বড় অভ্যন্তরীণ ব্যাস, যার মানে ওজন হালকা এবং খরচ কম।নেক বাট ওয়েল্ডিং ফ্ল্যাঞ্জগুলি (WN হল ওয়েল্ডিং নেকের সংক্ষিপ্ত রূপ) 250 মিমি-এর বেশি ব্যাসের নামমাত্র পরীক্ষা করা দরকার, এবং SO ফ্ল্যাঞ্জগুলি পরীক্ষা করার দরকার নেই, তাই খরচ কম।
wn টাইটানিয়াম ফ্ল্যাঞ্জের সংযোগ:
টাইটানিয়াম ফ্ল্যাঞ্জে গর্ত রয়েছে এবং বোল্ট দুটি ফ্ল্যাঞ্জকে শক্তভাবে সংযুক্ত করে।Flanges gaskets সঙ্গে সিল করা হয়.ফ্ল্যাঞ্জযুক্ত পাইপ ফিটিংগুলি ফ্ল্যাঞ্জ সহ পাইপ ফিটিংগুলিকে বোঝায়।
এটি ঢালাই দ্বারা তৈরি করা যেতে পারে, বা এটি স্ক্রু সংযোগ বা ঢালাই দ্বারা গঠিত হতে পারে।ফ্ল্যাঞ্জ সংযোগে একজোড়া ফ্ল্যাঞ্জ, একটি গ্যাসকেট, বেশ কয়েকটি বোল্ট এবং বাদাম থাকে।গ্যাসকেট দুটি ফ্ল্যাঞ্জের সিলিং পৃষ্ঠের মধ্যে স্থাপন করা হয়।বাদাম শক্ত করার পরে, গ্যাসকেটের পৃষ্ঠের উপর নির্দিষ্ট চাপ একটি নির্দিষ্ট মান পৌঁছে যায় এবং বিকৃত করে এবং সিলিং পৃষ্ঠের অসমতা পূরণ করে যাতে সংযোগটি টাইট এবং লিক-প্রুফ হয়।

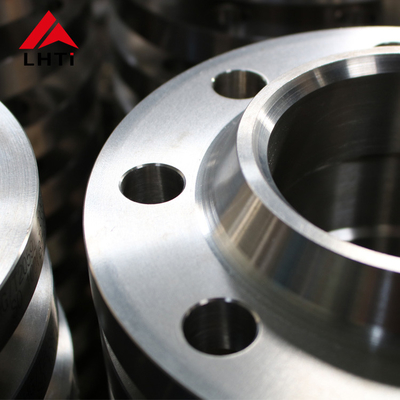

বিস্তারিত ইমেজ
