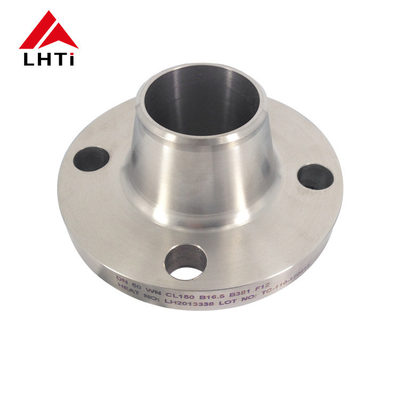

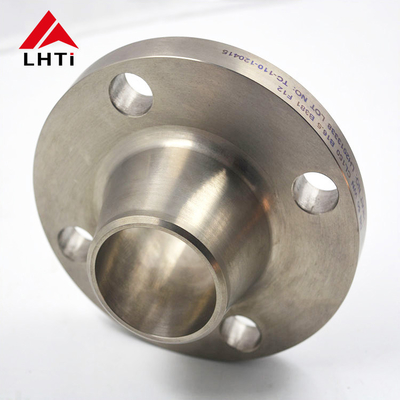

ANSI B16.5 RF WN ফ্ল্যাঞ্জ Gr1 Gr2 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ রাসায়নিক এবং পাইপলাইন সিস্টেমের জন্য 300 শ্রেণীর উত্থাপিত মুখ

ব্র্যান্ড নাম:	LHTi,China
মডেল নম্বর:	ওয়েল্ড নেক ফ্ল্যাঞ্জ WN ফ্ল্যাঞ্জ
MOQ.:	৫ টুকরা
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 5000 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

বাওজি, চীন

সাক্ষ্যদান:

ISO9001, TUV etc.

পণ্যের নাম:

টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ

পণ্য স্ট্যান্ডার্ড:

ANSI B16.5 ASME B16.5

উপাদান:

Gr1 Gr2 Gr5 Gr7 Gr12 ইত্যাদি।

চাপ রেটিং:

ক্লাস 300

মুখের ধরন:

আরএফ, এফএফ, টিজি, আরজে ইত্যাদি।

পৃষ্ঠের চিকিত্সা:

পলিশিং, স্যান্ডব্লাস্টিং, অ্যানোডাইজিং, ইত্যাদি

বৈশিষ্ট্য:

হালকা ওজন, উচ্চ শক্তি, জারা প্রতিরোধী, কম তাপীয় সম্প্রসারণ

আবেদন:

তেল ও গ্যাস পাইপলাইন, রাসায়নিক প্লান্ট, বিদ্যুৎ উৎপাদন সুবিধা ইত্যাদি

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠের কেস বা প্যালেট ইত্যাদি

যোগানের ক্ষমতা:

প্রতি মাসে 5000 পিসি

বিশেষভাবে তুলে ধরা:

ANSI B16.5 RF WN ফ্ল্যাঞ্জ

Gr1 Gr2 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ

পাইপলাইন সিস্টেম RF WN ফ্ল্যাঞ্জ

পণ্যের বর্ণনা

ANSI B16.5 RF WN ফ্ল্যাঞ্জ Gr1 Gr2 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ রাসায়নিক এবং পাইপলাইন সিস্টেমের জন্য ক্লাস 300

1পণ্য এবং কোম্পানির ভূমিকা

আমাদেরটাইটানিয়াম ফ্ল্যাঞ্জকাস্টমাইজড আকারে পাওয়া যায়,এই ফ্ল্যাঞ্জগুলি পাইপলাইন সিস্টেম এবং সরঞ্জামগুলিতে সহজ ইনস্টলেশন সরবরাহ করে, একটি নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে।

বিশেষভাবে প্রকৌশল নির্ভুলতার সর্বোচ্চ মান বজায় রাখার জন্য ডিজাইন করা, আমাদের টাইটানিয়াম থ্রেড ফ্ল্যাঞ্জ পারফরম্যান্সে চমৎকার।এগুলি ক্ষয় প্রতিরোধের জন্য কার্যকরভাবে ডিজাইন করা হয়েছে এবং উচ্চ তাপমাত্রা এবং চাপ সহ্য করতে পারে, যা তাদের চাহিদাপূর্ণ পরিবেশে বিশেষভাবে উপযুক্ত করে তোলে।

নিরাপদ পরিবহন নিশ্চিত করা আমাদের কাছে সর্বাগ্রে, এজন্যই আমরা আমাদের টাইটানিয়াম ফ্ল্যাঞ্জগুলিকে শক্ত কাঠের কেস এবং প্যালেটে প্যাকেজ করি।এই প্যাকেজিং শুধুমাত্র ট্রানজিট সময় flanges রক্ষা করে না কিন্তু এছাড়াও সহজ হ্যান্ডলিং এবং আগমনের পরে ইনস্টলেশন সহজ করে তোলে.

আমাদেরটাইটানিয়াম ফ্ল্যাঞ্জপাইপলাইন, পেট্রোলিয়াম এবং রাসায়নিকের মতো বিভিন্ন শিল্পে অ্যাপ্লিকেশন খুঁজে পান। তারা পাইপ, ভালভ এবং অন্যান্য সরঞ্জামগুলির মধ্যে নিরাপদ এবং ফুটো মুক্ত সংযোগ স্থাপন করার জন্য ডিজাইন করা হয়েছে।টাইটানিয়াম এর অন্তর্নিহিত স্থায়িত্ব নিশ্চিত করে এই flanges এই শিল্পে প্রচলিত কঠোর অবস্থার প্রতিরোধ, যা নির্ভরযোগ্য, দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে।

উপসংহারে, আমাদেরটাইটানিয়াম ওয়েল্ড নেকল ফ্ল্যাঞ্জতারা পাইপলাইন, পেট্রোলিয়াম এবং রাসায়নিক শিল্পের প্রয়োজনীয়তার জন্য চূড়ান্ত সমাধান। তাদের উচ্চমানের টাইটানিয়াম নির্মাণ, সুনির্দিষ্ট প্রকৌশল এবং কাস্টমাইজযোগ্য আকারের সাথে,তারা একটি শক্তিশালী প্রস্তাবআজই আপনার টাইটানিয়াম ফ্ল্যাঞ্জ অর্ডার করুন এবং আমাদের পণ্যগুলির নির্ভরযোগ্যতা এবং স্থায়িত্বের অভিজ্ঞতা নিন।

2. টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের প্রোডাক্ট তথ্য

এটাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ, যা এএনএসআই বি 16.5 স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ, এটি একটি অত্যন্ত বিশেষায়িত ফ্ল্যাঞ্জ যা মূলত এর ব্যতিক্রমী শক্তি, জারা প্রতিরোধের এবং স্থায়িত্বের জন্য ব্যবহৃত হয়।এই ধরনের ফ্ল্যাঞ্জ একটি পাইপিং সিস্টেমের শেষে welded করা ডিজাইন করা হয়, একটি শক্তিশালী এবং নিরাপদ জয়েন্ট উচ্চ চাপ অ্যাপ্লিকেশন জন্য অপরিহার্য প্রদান। এখানে বৈশিষ্ট্য এবং সুবিধা একটি বিস্তারিত ভূমিকাটাইটানিয়াম সুইড নাক ফ্ল্যাঞ্জঃ

উপকরণ ও নির্মাণ

উপাদানঃসাধারণত টাইটানিয়াম থেকে তৈরি, গ্রেড 2 (বাণিজ্যিকভাবে বিশুদ্ধ) এবং গ্রেড 5 (টিআই -6 এল -4 ভি খাদ) তাদের দুর্দান্ত শক্তি, নমনীয়তা,এবং ক্ষয় প্রতিরোধের.
ডিজাইনঃফ্ল্যাঞ্জের ঘাড়, যা পাইপটিতে ঝালাই করা হয়, ধীরে ধীরে ফ্ল্যাঞ্জ থেকে পাইপ প্রাচীর পর্যন্ত বেধে যায়।এটি জয়েন্টের গুরুত্বপূর্ণ শক্তিশালীকরণ প্রদান করে এবং চাপকে আরও দক্ষতার সাথে বিতরণ করে.

বৈশিষ্ট্য

ক্ষয় প্রতিরোধ ক্ষমতাঃটাইটানিয়াম অক্সিডাইজিং এবং হ্রাসকারী উভয় পরিবেশে ব্যতিক্রমীভাবে প্রতিরোধী, যা এটিকে রাসায়নিক প্রক্রিয়াকরণ, ক্লোরিন সম্পর্কিত শিল্প এবং অফশোর তেল এবং গ্যাস প্ল্যাটফর্মগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে।
উচ্চ শক্তি ও ওজন অনুপাতঃটাইটানিয়াম ফ্ল্যাঞ্জগুলি তাদের ইস্পাতের তুলনায় হালকা, তবুও তারা তুলনামূলক বা উচ্চতর শক্তি সরবরাহ করে, এয়ারস্পেস এবং সামরিক অ্যাপ্লিকেশনগুলির জন্য তাদের উপযুক্ত করে তোলে।
উচ্চ তাপমাত্রা পারফরম্যান্সঃটাইটানিয়াম উচ্চ তাপমাত্রায় তার শক্তি বজায় রাখে অনেক অন্যান্য ধাতুর তুলনায় ভাল, উচ্চ তাপমাত্রা প্রক্রিয়া জন্য উপযুক্ত।

স্ট্যান্ডার্ড এবং স্পেসিফিকেশন

ANSI B16 এর সাথে সম্মতি5:এই স্ট্যান্ডার্ডটি 1/2 "থেকে 24" এর আকারের পাইপ ফ্ল্যাঞ্জগুলির জন্য মাত্রা, সহনশীলতা, চিহ্নিতকরণ এবং উপাদান প্রয়োজনীয়তা এবং 150 থেকে 2500 শ্রেণীর রেটিংগুলিকে কভার করে।
চাপের রেটিংঃবিভিন্ন সিস্টেম চাপ এবং অপারেটিং প্রয়োজনীয়তা অনুসারে বিভিন্ন চাপ শ্রেণীতে উপলব্ধ।

3ANSI B16.5 ক্লাস 300 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের স্পেসিফিকেশন

ANSI B16.5 RF WN ফ্ল্যাঞ্জ Gr1 Gr2 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ রাসায়নিক এবং পাইপলাইন সিস্টেমের জন্য 300 শ্রেণীর উত্থাপিত মুখ 0

ANSI B16.5 ক্লাস 300 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ
নাম. পাইপ আকার	ফ্ল্যাঞ্জ ডায়া।	ফ্ল্যাঞ্জ থিক।	হাব ডায়া।	রাইজড ফেস ডায়া।	ওয়েল্ড পয়েন্টে	না, না। এর গর্ত	ডায়া। এর বোল্ট	ডায়া। বোল্ট সার্কেল	বিরক্তিকর ডায়া।	দৈর্ঘ্য হাবের মাধ্যমে
অর্ধেক	৩-৩-৪	৯/১৬	১-১/২	১-৩/৮	0.84	4	২-৫/৮	অর্ধেক	0.62	২-১৬
৩/৪	৪-৫/৮	৫/৮	১-৭/৮	১-১১-১৬	1.05	4	৩-১/৪	৫/৮	0.82	২-১-৪
1	৪-৭-৮	১১/১৬	২-১/৮	2	1.32	4	৩-১/২	৫/৮	1.05	২-৭-১৬
১-১-৪	৫-১/৪	৩/৪	২-১/২	২-১/২	1.66	4	৩-৭/৮	৫/৮	1.38	২-৯-১৬
১-১/২	৬-১/৮	১৩/১৬	২-৩/৪	২-৭/৮	1.90	4	৪-১/২	৩/৪	1.61	২-১১-১৬
2	৬-১/২	৭/৮	৩-৫-১৬	৩-৫/৮	2.38	8	5	৫/৮	2.07	২-৩/৪
২-১/২	৭-১/২	1	৩-১৫-১৬	৪-১/৮	2.88	8	৫-৭/৮	৩/৪	2.47	3
3	৮-১/৪	১-১/৮	৪-৫/৮	5	3.50	8	৬-৫/৮	৩/৪	3.07	৩-১/৮

4ANSI B16.5 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ তাপমাত্রা রেটিং

এএনএসআই বি১৬5	টাইটানিয়াম ফ্ল্যাঞ্জের চাপ রেটিং
তাপমাত্রা °F	ক্লাস ১৫০	ক্লাস ৩০০	ক্লাস ৪০০	ক্লাস ৬০০	ক্লাস ৯০০	ক্লাস ১৫০০	ক্লাস ২৫০০
- ২০ থেকে ১০০	275	720	960	1440	2160	3600	6000
200	230	600	800	1200	1800	3000	5000
300	205	540	720	1080	1620	2700	4500
400	190	495	660	995	1490	2485	4140
500	170	465	620	930	1395	2330	3880
600	140	435	580	875	1310	2185	3640
650	125	430	575	860	1290	2150	3580
700	110	425	565	850	1275	2125	3540
750	95	415	555	830	1245	2075	3460
800	80	405	540	805	1210	2015	3360
850	65	395	530	790	1190	1980	3300
900	50	390	520	780	1165	1945	3240
950	35	380	510	765	1145	1910	3180
1000	20	320	430	640	965	1605	2675
1050	20	310	410	615	925	1545	2570
1100	20	255	345	515	770	1285	2145
1150	20	200	265	400	595	995	1655
1200	20	155	205	310	465	770	1285
1250	20	115	150	225	340	565	945
1300	20	85	115	170	255	430	715
1350	20	60	80	125	185	310	515
1400	20	50	65	95	145	240	400
1450	15	35	45	70	105	170	285
1500	10	25	35	55	80	135	230

5কেন আমরা শিল্পে টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ বেছে নিই?

টাইটানিয়াম ওয়েল্ড নাক ফ্ল্যাঞ্জএগুলি বিভিন্ন শিল্প অ্যাপ্লিকেশনে অনেক সুবিধা প্রদান করে যেখানে পারফরম্যান্স এবং স্থায়িত্ব অত্যন্ত গুরুত্বপূর্ণ।

উচ্চ ক্ষয় প্রতিরোধের

ব্যতিক্রমী স্থায়িত্বঃঅন্যান্য ধাতুর তুলনায় টাইটানিয়াম ক্ষয় প্রতিরোধের জন্য সুপরিচিত। এটি সমুদ্র, রাসায়নিক প্রক্রিয়াকরণ,এবং অফশোর শিল্প.
গর্ত এবং ফাটল ক্ষয় প্রতিরোধেরঃবিশেষ করে সমুদ্রের জল বা ক্ষয়কারী রাসায়নিকের সাথে সম্পর্কিত অ্যাপ্লিকেশনগুলিতে বিশেষভাবে গুরুত্বপূর্ণ, যেখানে অন্যান্য উপকরণগুলি ব্যর্থ হতে পারে।

শক্তি এবং হালকা

উচ্চ শক্তি ও ওজন অনুপাতঃটাইটানিয়াম ফ্ল্যাঞ্জগুলি স্টেইনলেস স্টিল বা কার্বন স্টিলের তুলনায় হালকা, যা এয়ারস্পেস এবং অটোমোবাইল শিল্পে একটি উল্লেখযোগ্য সুবিধা যেখানে ওজন হ্রাস করা গুরুত্বপূর্ণ।
চাপের মধ্যে সততা বজায় রাখে:টাইটানিয়ামের অন্তর্নিহিত শক্তি এই ফ্ল্যাঞ্জগুলিকে তাদের কাঠামোগত অখণ্ডতা হ্রাস না করে উচ্চ চাপ এবং চাপের প্রতিরোধ করতে দেয়।

উচ্চ তাপমাত্রা পারফরম্যান্স

চরম তাপমাত্রায় স্থিতিশীলতাঃঅন্যান্য অনেক ধাতুর বিপরীতে, টাইটানিয়াম তার শক্তি বজায় রাখে এবং কম তাপমাত্রায় ভঙ্গুর হয় না বা উচ্চ তাপমাত্রায় শক্তি হারায় না,এটিকে বিস্তৃত অপারেটিং অবস্থার জন্য উপযুক্ত করে তোলে.

দীর্ঘায়ু এবং খরচ-কার্যকরতা

দীর্ঘ সেবা জীবনঃতাদের দৃust়তা এবং জারা প্রতিরোধের কারণে, টাইটানিয়াম ফ্ল্যাঞ্জগুলি অন্যান্য ফ্ল্যাঞ্জগুলির তুলনায় উল্লেখযোগ্যভাবে দীর্ঘস্থায়ী হতে পারে, ঘন ঘন প্রতিস্থাপনের প্রয়োজন হ্রাস করে।
জীবনচক্রের খরচ কমঃযদিও প্রাথমিক খরচ বেশি, তবে দীর্ঘায়ু এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করা টাইটানিয়াম ফ্ল্যাঞ্জগুলিকে সময়ের সাথে আরও ব্যয়বহুল করে তুলতে পারে।

ওয়েল্ডেবিলিটি

নির্ভরযোগ্য ওয়েল্ডিং পারফরম্যান্সঃটাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি পাইপিং সিস্টেমের সাথে সরাসরি ওয়েল্ডিংয়ের জন্য ডিজাইন করা হয়েছে, একটি শক্তিশালী, বিরামবিহীন সংযোগ সরবরাহ করে যা সিস্টেমের সামগ্রিক শক্তি এবং ফুটো প্রতিরোধের উন্নতি করে।

উন্নত নিরাপত্তা

ফাঁসের ঝুঁকি হ্রাসঃওয়েল্ড নেক ডিজাইনটি পাইপের সাথে একটি শক্তিশালী বন্ধন তৈরি করে, যা ফুটো প্রতিরোধ এবং সুরক্ষা নিশ্চিত করার জন্য উচ্চ-চাপ অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ।

পরিবেশগত প্রতিরোধ ক্ষমতা

কঠোর পরিবেশে সহ্য করুন:ক্ষয় ছাড়াও, টাইটানিয়াম ইউভি বিকিরণ, জৈবিক দূষণ এবং রাসায়নিক এক্সপোজার সহ বিভিন্ন পরিবেশগত কারণের ক্ষতির প্রতিরোধী।

বহুমুখিতা

বিস্তৃত অ্যাপ্লিকেশনঃএই ফ্ল্যাঞ্জগুলি তাদের উচ্চতর বৈশিষ্ট্যগুলির কারণে রাসায়নিক প্রক্রিয়াকরণ, এয়ারস্পেস, সামরিক, সামুদ্রিক, পেট্রোকেমিক্যাল এবং বিদ্যুৎ উত্পাদনের মতো বিভিন্ন শিল্পে ব্যবহৃত হয়।

6ANSI B16.5 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

টাইটানিয়াম ওয়েল্ড নাক ফ্ল্যাঞ্জপেট্রোকেমিক্যাল, তেল ও গ্যাস, বিদ্যুৎ উৎপাদন, বাল্ক তরল পরিবহন, রাসায়নিক, ফার্মাসিউটিক্যালস, সেল্প এবং কাগজ উত্পাদন, টেক্সটাইল এবং অন্যান্য সহ বিভিন্ন শিল্পে ব্যবহৃত হয়.

7. টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ পরিদর্শন

ভিজ্যুয়াল টেস্টিং (ভিটি):এটিতে ফাটল, পোরোসিটি বা অনুপযুক্ত ওয়েল্ড প্রোফাইলের মতো কোনও দৃশ্যমান ত্রুটি সনাক্ত করার জন্য ওয়েল্ড এবং ফ্ল্যাঞ্জের পৃষ্ঠটি চাক্ষুষভাবে পরিদর্শন করা জড়িত।

আল্ট্রাসোনিক টেস্টিং (ইউটি):এই কৌশলটি উপাদানটির অভ্যন্তরীণ ত্রুটিগুলি যেমন ফাঁকা, অন্তর্ভুক্তি বা ফাটলগুলি সনাক্ত করতে উচ্চ-ফ্রিকোয়েন্সির শব্দ তরঙ্গ ব্যবহার করে। এটি টাইটানিয়াম ওয়েডের আরও পুরু বিভাগগুলির জন্য বিশেষভাবে কার্যকর।

রেডিওগ্রাফিক টেস্টিং (RT):এই পদ্ধতিটি জাল এবং ফ্ল্যাঞ্জের অভ্যন্তরীণ কাঠামোর চিত্র তৈরি করতে এক্স-রে বা গামা রশ্মি ব্যবহার করে। এটি অভ্যন্তরীণ ত্রুটি সনাক্তকরণ এবং জালের গুণমান মূল্যায়নের জন্য কার্যকর।

চৌম্বকীয় কণা পরীক্ষা (এমটি):এমটি ব্যবহার করা হয় ফেরোম্যাগনেটিক উপকরণগুলিতে পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের ত্রুটি সনাক্ত করতে। তবে, টাইটানিয়াম ফেরোম্যাগনেটিক না হওয়ায়,এই পদ্ধতিটি প্রযোজ্য হতে পারে না যদি না কাছাকাছি চৌম্বকীয় উপকরণ বা লেপ আছে যা চৌম্বকীকরণ করা যেতে পারে.

পেনট্রেন্ট টেস্টিং/ডাই পেনট্রেন্ট (পিটি):এই পদ্ধতিতে ছোট ছোট ফাটল, পোরোসিটি এবং ফুটো সনাক্ত করতে উপযোগী।

এডি কারেন্ট টেস্টিং (ইটি):ইটি টাইটানিয়ামের মতো পরিবাহী উপকরণগুলিতে পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের ত্রুটিগুলি সনাক্ত করতে ইলেক্ট্রোম্যাগনেটিক অনুঘটক ব্যবহার করে। এটি ক্ষয়, ফাটল এবং উপাদান বৈশিষ্ট্যগুলির বৈচিত্র্য সনাক্ত করতে উপযোগী।

অ্যাকোস্টিক ইমিশন (এই):এইতে স্ট্রেসযুক্ত উপাদান থেকে শব্দের নির্গমন পর্যবেক্ষণ করা জড়িত যা ফাটল বা ফুটোর মতো ত্রুটির ইঙ্গিতকারী পরিবর্তনগুলি সনাক্ত করতে পারে। এটি জোড়া এবং বেস উপাদান উভয়ই পরিদর্শন করতে পারে।
