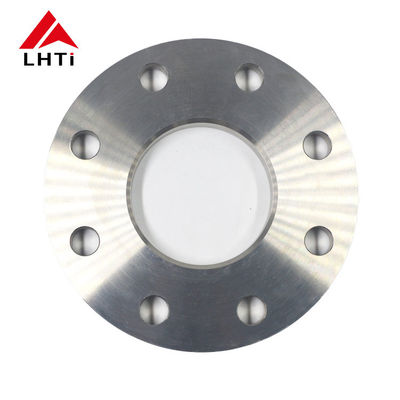

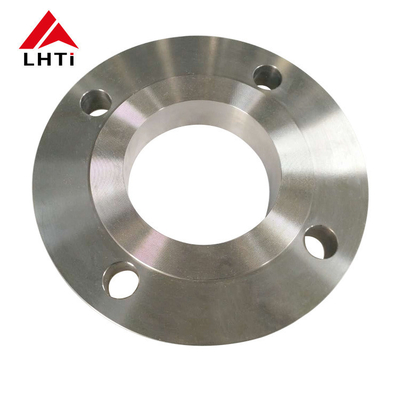

DIN2501 Gr2 PN10 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ PL ফ্ল্যাঞ্জ পাইপ ফ্ল্যাঞ্জ প্লেট PLFF PLRF পাইপলাইন সিস্টেমের জন্য

2. ডিআইএন 2501 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের গ্রেড

1. বাণিজ্যিকভাবে খাঁটি টাইটানিয়ামঃ

   • গ্রেড ২ (ইউএনএস আর৫০৪০০): এটি তার দুর্দান্ত ক্ষয় প্রতিরোধের, গঠনযোগ্যতা এবং ওয়েল্ডেবিলিটির কারণে টাইটানিয়ামের সর্বাধিক ব্যবহৃত গ্রেড।এটি বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে মাঝারি শক্তি এবং ভাল জারা প্রতিরোধের প্রয়োজন.

2. টাইটানিয়াম খাদঃ

   • গ্রেড 5 (টিআই -6 এল -4 ভি, ইউএনএস আর 56400): এটি সর্বাধিক ব্যবহৃত টাইটানিয়াম খাদ, যা এর উচ্চ শক্তি, হালকা ওজন বৈশিষ্ট্য এবং দুর্দান্ত জারা প্রতিরোধের জন্য পরিচিত। এটি এয়ারস্পেসে ব্যবহৃত হয়,সামুদ্রিক, এবং রাসায়নিক প্রক্রিয়াকরণ শিল্প।
   • গ্রেড 7 (ইউএনএস আর 5২400): হ্রাস এবং হালকা অক্সিডাইজিং পরিবেশে তার চমৎকার ওয়েল্ডেবিলিটি এবং জারা প্রতিরোধের জন্য পরিচিত, গ্রেড 7 টাইটানিয়াম প্রায়শই রাসায়নিক প্রক্রিয়াকরণ সরঞ্জামগুলিতে ব্যবহৃত হয়।
   • গ্রেড 12 (ইউএনএস আর 53400): এই টাইটানিয়াম খাদটি অত্যন্ত অক্সিডাইজিং পরিবেশে দুর্দান্ত ক্ষয় প্রতিরোধের প্রস্তাব দেয় এবং রাসায়নিক প্রক্রিয়াকরণ এবং সামুদ্রিক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
   • গ্রেড ২৩ (Ti-6Al-4V ELI, UNS R56401): গ্রেড ৫ এর মতো, তবে অতিরিক্ত কম ইন্টারস্টিশিয়াল (ELI) সামগ্রী সহ,গ্রেড ২৩ টাইটানিয়াম খাদটি চিকিৎসা এবং এয়ারস্পেস অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে জৈব সামঞ্জস্যতা এবং উচ্চ শক্তি প্রয়োজন.

3.DIN2501 PN10 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের স্পেসিফিকেশন

4. টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের মান

AFNOR NF E29-200-1: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ফ্ল্যাঞ্জগুলির জন্য ফরাসি মান।

এএসএমই এএনএসআই বি১৬।5: আমেরিকান সোসাইটি অব মেকানিক্যাল ইঞ্জিনিয়ার্স (এএসএমই) পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির জন্য মান। এটি উত্তর আমেরিকা এবং আন্তর্জাতিকভাবে ব্যবহৃত টাইটানিয়াম ফ্ল্যাঞ্জগুলিকে কভার করে।

AWWA C207: আমেরিকান ওয়াটার ওয়ার্কস অ্যাসোসিয়েশনের (AWWA) স্টিল পাইপ ফ্ল্যাঞ্জগুলির জন্য ওয়াটার ওয়ার্কস পরিষেবা, টাইটানিয়াম ফ্ল্যাঞ্জগুলি সহ জল চিকিত্সার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত।

BS1560, BS 4504, BS 10: টাইটানিয়াম উপাদান সহ পাইপ ফ্ল্যাঞ্জ এবং বোল্টিংয়ের জন্য ব্রিটিশ মান।

আইএসও ৭০০৫-১ঃ টাইটানিয়াম ফ্ল্যাঞ্জ সহ ধাতব ফ্ল্যাঞ্জের জন্য আন্তর্জাতিক মানক সংস্থা (আইএসও) মান।

এমএসএস এসপি ৪৪: স্টিল পাইপলাইন ফ্ল্যাঞ্জের জন্য ভ্যালভ এবং ফিটিং ইন্ডাস্ট্রির মানের নির্মাতার স্ট্যান্ডার্ডাইজেশন সোসাইটি (এমএসএস) । এতে টাইটানিয়াম ফ্ল্যাঞ্জ অন্তর্ভুক্ত রয়েছে।

AS2129: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ফ্ল্যাঞ্জের জন্য অস্ট্রেলিয়ান মান।

CSA Z245.12: টাইটানিয়াম উপাদান সহ ইস্পাত পাইপ ফ্ল্যাঞ্জের জন্য কানাডিয়ান মান।

DIN2573, DIN2576, DIN2501, DIN2502: টাইটানিয়াম ফ্ল্যাঞ্জের বিভিন্ন প্রকার এবং মাত্রা জুড়ে ফ্ল্যাঞ্জের জন্য জার্মান মান (DIN) ।

EN1092-1, EN1759-1: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ফ্ল্যাঞ্জগুলির জন্য ইউরোপীয় মান (EN) ।

JIS B2220: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ইস্পাত পাইপ ফ্ল্যাঞ্জের জন্য জাপানি শিল্প মান (JIS) ।

ইউএনআই ২২৭৬, ইউএনআই ২২৭৭, ইউএনআই ২২৭৮, ইউএনআই ৬০৮৯, ইউএনআই ৬০৯০: টাইটানিয়াম উপাদান সহ পাইপ ফ্ল্যাঞ্জের জন্য ইতালীয় মান (ইউএনআই) ।

5. DIN2501 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

• পাইপলাইন নির্মাণ:পাইপলাইনের অংশগুলিকে একত্রিত করতে ব্যবহৃত হয়, তরল পরিবহনের সময় নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে।
• শোধনাগার ও পেট্রোকেমিক্যাল প্ল্যান্ট:প্রসেসিং ইউনিটগুলিতে সংযোগকারী পাত্রে, রিঅ্যাক্টর এবং তাপ এক্সচেঞ্জারগুলিতে ইনস্টল করা হয়, যেখানে ক্ষয়কারী রাসায়নিকের প্রতিরোধের প্রয়োজনীয়তা রয়েছে।
• অফশোর প্ল্যাটফর্মঃসামুদ্রিক পরিবেশ এবং কঠোর আবহাওয়া অবস্থার প্রতিরোধের জন্য অফশোর ড্রিলিং প্ল্যাটফর্ম এবং উত্পাদন প্ল্যাটফর্মে ব্যবহৃত হয়।
• গ্যাস প্রক্রিয়াকরণ সুবিধাঃঅপারেশনাল অখণ্ডতা এবং নিরাপত্তা বজায় রাখার জন্য কম্প্রেসার, পাম্প এবং ভালভগুলিতে ব্যবহৃত হয়।
