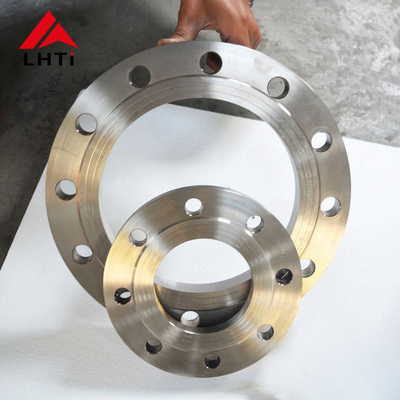

পাইপলাইন সিস্টেমের জন্য টাইটানিয়াম ব্লাইন্ড প্লেট ফ্ল্যাঞ্জ DIN 2502 Gr1 Gr2 Gr5 PN16 প্লেট ফ্ল্যাঞ্জ

ইনস্টলেশনের সময়,টাইটানিয়াম প্লেট ফ্ল্যাঞ্জপাইপ বা সরঞ্জামের পোর্টের সাথে সমন্বিত এবং বোল্ট ব্যবহার করে সুরক্ষিত হয় যা ফ্ল্যাঞ্জের মধ্যে ড্রিল করা গর্তের মাধ্যমে প্রাক-ইনস্টল করা হয়।সিস্টেম অপারেশন চলাকালীন একটি সিলিং নিশ্চিত করতে এবং ফুটো প্রতিরোধের জন্য ফ্ল্যাঞ্জের পুরো পৃষ্ঠটি আচ্ছাদন করতে একটি পূর্ণ মুখের গ্যাসকেট ব্যবহার করা হয়.

2. ডিআইএন ২৫০২ টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের গ্রেড

টাইটানিয়াম গ্রেড ২ঃ

• রচনাঃ টাইটানিয়াম গ্রেড ২, যা বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম (সিপি টিআই) নামেও পরিচিত, এটি 99.2% টাইটানিয়াম দিয়ে গঠিত, বাকি 0.8% মূলত আয়রন এবং অক্সিজেন নিয়ে গঠিত।
• বৈশিষ্ট্যঃ
  • শক্তিঃ এটির ভাল শক্তি রয়েছে, যা কিছু কম খাদ ইস্পাতের সাথে তুলনীয়।
  • ক্ষয় প্রতিরোধের ক্ষমতাঃ গ্রেড ২ টাইটানিয়াম বিশেষ করে ক্লোরাইডের উপস্থিতিতে দুর্দান্ত ক্ষয় প্রতিরোধ ক্ষমতা প্রদর্শন করে।
  • তৈরীযোগ্যতা: এটি সহজেই ঝালাইযোগ্য এবং গঠনযোগ্য, যা এটি বিভিন্ন উত্পাদন প্রক্রিয়াগুলির জন্য উপযুক্ত করে তোলে।
• অ্যাপ্লিকেশনঃ
  • রাসায়নিক প্রক্রিয়াকরণ সরঞ্জাম
  • সামুদ্রিক এবং অফশোর অ্যাপ্লিকেশন
  • মেডিকেল ইমপ্লান্ট এবং সার্জিক্যাল যন্ত্রপাতি
  • এয়ারস্পেস উপাদান যেখানে ওজন সংরক্ষণ এবং জারা প্রতিরোধের সমালোচনামূলক

টাইটানিয়াম গ্রেড ৫ (Ti-6Al-4V):

• রচনাঃ টাইটানিয়াম গ্রেড ৫ হল একটি খাদ যা ৯০% টাইটানিয়াম, ৬% অ্যালুমিনিয়াম এবং ৪% ভ্যানাডিয়াম দিয়ে গঠিত।
• বৈশিষ্ট্যঃ
  • শক্তিঃ গ্রেড 5 টাইটানিয়াম গ্রেড 2 এর তুলনায় উল্লেখযোগ্যভাবে শক্তিশালী, এটি উচ্চ-শক্তি অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
  • ক্ষয় প্রতিরোধেরঃ এটি ভাল ক্ষয় প্রতিরোধের প্রস্তাব দেয়, যদিও কিছু পরিবেশে গ্রেড 2 হিসাবে উচ্চ নয়।
  • তাপ প্রতিরোধ ক্ষমতা: গ্রেড ৫ উচ্চ তাপমাত্রায় চমৎকার শক্তি বজায় রাখে।
  • হালকা ওজন: অন্যান্য টাইটানিয়াম খাদের মতোই গ্রেড ৫ অন্যান্য ধাতুর তুলনায় হালকা।
• অ্যাপ্লিকেশনঃ
  • এয়ারস্পেস উপাদান (বিমানের কাঠামোগত উপাদান, ইঞ্জিনের অংশ)
  • অটোমোবাইল রেসিং (ইঞ্জিনের উপাদান, নিষ্কাশন সিস্টেম)
  • জৈব চিকিৎসা প্রয়োগ (অর্থোপেডিক প্রয়োগ, দাঁতের প্রয়োগ)
  • সামুদ্রিক উপাদান
  • খেলাধুলার সরঞ্জাম (বাইক ফ্রেম, গল্ফ ক্লাব)

নির্বাচন বিবেচনাঃ

• ক্ষয় পরিবেশঃ গ্রেড 2 বিশেষত ক্লোরিনযুক্ত পরিবেশে উচ্চতর ক্ষয় প্রতিরোধের প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য পছন্দসই।গ্রেড 5 উপযুক্ত যেখানে উচ্চতর শক্তি এবং মাঝারি জারা প্রতিরোধের প্রয়োজন.
• শক্তির প্রয়োজনীয়তাঃ গ্রেড 5 গ্রেড 2 এর তুলনায় উচ্চতর শক্তি সরবরাহ করে, এটি লোড বহনকারী অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ওজন এবং শক্তি সমালোচনামূলক কারণ।
• খরচঃ গ্রেড ৫ টাইটানিয়াম সাধারণত গ্রেড ২ এর চেয়ে বেশি ব্যয়বহুল কারণ এর খাদ উপাদান এবং উন্নত বৈশিষ্ট্য রয়েছে।

গ্রেড ২ এবং গ্রেড ৫ উভয়ই টাইটানিয়াম তাদের স্বতন্ত্র সুবিধাগুলি রয়েছে এবং শক্তি, জারা প্রতিরোধের এবং অন্যান্য যান্ত্রিক বৈশিষ্ট্যগুলির জন্য নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তার ভিত্তিতে বেছে নেওয়া হয়।

3.DIN2502 PN16 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের স্পেসিফিকেশন

4. টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের মান

AFNOR NF E29-200-1: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ফ্ল্যাঞ্জগুলির জন্য ফরাসি মান।

এএসএমই এএনএসআই বি১৬।5: আমেরিকান সোসাইটি অব মেকানিক্যাল ইঞ্জিনিয়ার্স (এএসএমই) পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির জন্য মান। এটি উত্তর আমেরিকা এবং আন্তর্জাতিকভাবে ব্যবহৃত টাইটানিয়াম ফ্ল্যাঞ্জগুলিকে কভার করে।

AWWA C207: আমেরিকান ওয়াটার ওয়ার্কস অ্যাসোসিয়েশনের (AWWA) স্টিল পাইপ ফ্ল্যাঞ্জগুলির জন্য ওয়াটার ওয়ার্কস পরিষেবা, টাইটানিয়াম ফ্ল্যাঞ্জগুলি সহ জল চিকিত্সার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত।

BS1560, BS 4504, BS 10: টাইটানিয়াম উপাদান সহ পাইপ ফ্ল্যাঞ্জ এবং বোল্টিংয়ের জন্য ব্রিটিশ মান।

আইএসও ৭০০৫-১ঃ টাইটানিয়াম ফ্ল্যাঞ্জ সহ ধাতব ফ্ল্যাঞ্জের জন্য আন্তর্জাতিক মানক সংস্থা (আইএসও) মান।

এমএসএস এসপি ৪৪: স্টিল পাইপলাইন ফ্ল্যাঞ্জের জন্য ভ্যালভ এবং ফিটিং ইন্ডাস্ট্রির মানের নির্মাতার স্ট্যান্ডার্ডাইজেশন সোসাইটি (এমএসএস) । এতে টাইটানিয়াম ফ্ল্যাঞ্জ অন্তর্ভুক্ত রয়েছে।

AS2129: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ফ্ল্যাঞ্জের জন্য অস্ট্রেলিয়ান মান।

CSA Z245.12: টাইটানিয়াম উপাদান সহ ইস্পাত পাইপ ফ্ল্যাঞ্জের জন্য কানাডিয়ান মান।

DIN2573, DIN2576, DIN2501, DIN2502: টাইটানিয়াম ফ্ল্যাঞ্জের বিভিন্ন প্রকার এবং মাত্রা জুড়ে ফ্ল্যাঞ্জের জন্য জার্মান মান (DIN) ।

EN1092-1, EN1759-1: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ফ্ল্যাঞ্জগুলির জন্য ইউরোপীয় মান (EN) ।

JIS B2220: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ইস্পাত পাইপ ফ্ল্যাঞ্জের জন্য জাপানি শিল্প মান (JIS) ।

ইউএনআই ২২৭৬, ইউএনআই ২২৭৭, ইউএনআই ২২৭৮, ইউএনআই ৬০৮৯, ইউএনআই ৬০৯০: টাইটানিয়াম উপাদান সহ পাইপ ফ্ল্যাঞ্জের জন্য ইতালীয় মান (ইউএনআই) ।

5. DIN 2502 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

• পাইপলাইন নির্মাণ:পাইপলাইনের অংশগুলিকে একত্রিত করতে ব্যবহৃত হয়, তরল পরিবহনের সময় নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে।
• শোধনাগার ও পেট্রোকেমিক্যাল প্ল্যান্ট:প্রসেসিং ইউনিটগুলিতে সংযোগকারী পাত্রে, রিঅ্যাক্টর এবং তাপ এক্সচেঞ্জারগুলিতে ইনস্টল করা হয়, যেখানে ক্ষয়কারী রাসায়নিকের প্রতিরোধের প্রয়োজনীয়তা রয়েছে।
• অফশোর প্ল্যাটফর্মঃসামুদ্রিক পরিবেশ এবং কঠোর আবহাওয়া অবস্থার প্রতিরোধের জন্য অফশোর ড্রিলিং প্ল্যাটফর্ম এবং উত্পাদন প্ল্যাটফর্মে ব্যবহৃত হয়।
• গ্যাস প্রক্রিয়াকরণ সুবিধাঃঅপারেশনাল অখণ্ডতা এবং নিরাপত্তা বজায় রাখার জন্য কম্প্রেসার, পাম্প এবং ভালভগুলিতে ব্যবহৃত হয়।
