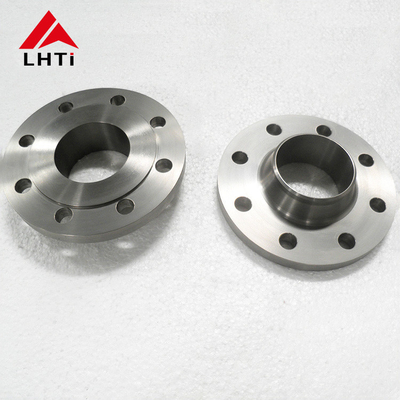

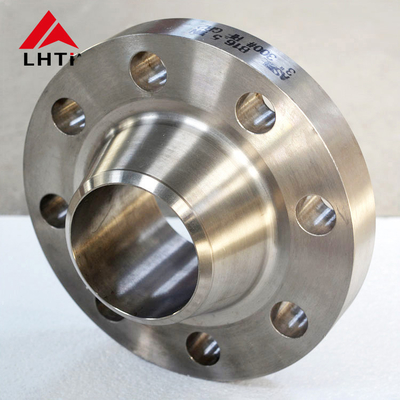

DIN 2631 RF WN টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ Gr2 Gr5 Gr12 WNRF ফ্ল্যাঞ্জ উত্থাপিত মুখ PN6 শিল্প সিস্টেমের জন্য

আমাদেরটাইটানিয়াম ফ্ল্যাঞ্জকাস্টমাইজড আকারে পাওয়া যায়,এই ফ্ল্যাঞ্জগুলি পাইপলাইন সিস্টেম এবং সরঞ্জামগুলিতে সহজ ইনস্টলেশন সরবরাহ করে, একটি নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে।

বিশেষভাবে প্রকৌশল নির্ভুলতার সর্বোচ্চ মান বজায় রাখার জন্য ডিজাইন করা, আমাদের টাইটানিয়াম থ্রেড ফ্ল্যাঞ্জ পারফরম্যান্সে চমৎকার।এগুলি ক্ষয় প্রতিরোধের জন্য কার্যকরভাবে ডিজাইন করা হয়েছে এবং উচ্চ তাপমাত্রা এবং চাপ সহ্য করতে পারে, যা তাদের চাহিদাপূর্ণ পরিবেশে বিশেষভাবে উপযুক্ত করে তোলে।

নিরাপদ পরিবহন নিশ্চিত করা আমাদের কাছে সর্বাগ্রে, এজন্যই আমরা আমাদের টাইটানিয়াম ফ্ল্যাঞ্জগুলিকে শক্ত কাঠের কেস এবং প্যালেটে প্যাকেজ করি।এই প্যাকেজিং শুধুমাত্র ট্রানজিট সময় flanges রক্ষা করে না কিন্তু এছাড়াও সহজ হ্যান্ডলিং এবং আগমনের পরে ইনস্টলেশন সহজ করে তোলে.

আমাদেরটাইটানিয়াম ফ্ল্যাঞ্জপাইপলাইন, পেট্রোলিয়াম এবং রাসায়নিকের মতো বিভিন্ন শিল্পে অ্যাপ্লিকেশন খুঁজে পান। তারা পাইপ, ভালভ এবং অন্যান্য সরঞ্জামগুলির মধ্যে নিরাপদ এবং ফুটো মুক্ত সংযোগ স্থাপন করার জন্য ডিজাইন করা হয়েছে।টাইটানিয়াম এর অন্তর্নিহিত স্থায়িত্ব নিশ্চিত করে এই flanges এই শিল্পে প্রচলিত কঠোর অবস্থার প্রতিরোধ, যা নির্ভরযোগ্য, দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে।

উপসংহারে, আমাদেরটাইটানিয়াম ওয়েল্ড নেকল ফ্ল্যাঞ্জতারা পাইপলাইন, পেট্রোলিয়াম এবং রাসায়নিক শিল্পের প্রয়োজনীয়তার জন্য চূড়ান্ত সমাধান। তাদের উচ্চমানের টাইটানিয়াম নির্মাণ, সুনির্দিষ্ট প্রকৌশল এবং কাস্টমাইজযোগ্য আকারের সাথে,তারা একটি শক্তিশালী প্রস্তাবআজই আপনার টাইটানিয়াম ফ্ল্যাঞ্জ অর্ডার করুন এবং আমাদের পণ্যগুলির নির্ভরযোগ্যতা এবং স্থায়িত্বের অভিজ্ঞতা নিন।

2. ডিআইএন ২৬৩১ টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের গ্রেড

1. গ্রেড ১ টাইটানিয়ামঃতার উচ্চ নমনীয়তার জন্য পরিচিত, গ্রেড 1 টাইটানিয়াম বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম গ্রেডগুলির মধ্যে সবচেয়ে নরম এবং সবচেয়ে কাঠামোগত।এটি মূলত রাসায়নিক প্রক্রিয়াকরণ শিল্পের মতো পরিবেশে উচ্চতর জারা প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়.

2.

3. গ্রেড ২ টাইটানিয়ামঃএটি সর্বাধিক ব্যবহৃত টাইটানিয়াম গ্রেড। এটি শক্তি এবং নমনীয়তার মধ্যে একটি ভাল ভারসাম্য সরবরাহ করে, দুর্দান্ত ক্ষয় প্রতিরোধের সাথে। এটি বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়,পাইপ সিস্টেমের জন্য ফ্ল্যাঞ্জ সহ.

4.

5. ৫ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V):এটি একটি লেগযুক্ত গ্রেড এবং সমস্ত টাইটানিয়াম খাদগুলির মধ্যে সর্বাধিক ব্যবহৃত। এটি খাঁটি টাইটানিয়াম গ্রেডের তুলনায় ফ্ল্যাঞ্জগুলির শক্তি উল্লেখযোগ্যভাবে বৃদ্ধি করে।গ্রেড 5 টাইটানিয়াম উচ্চ শক্তি অ্যাপ্লিকেশন যেখানে উভয় তাপ এবং জারা প্রতিরোধের প্রয়োজন হয় ব্যবহার করা হয়.

6.

7. গ্রেড ৭ টাইটানিয়ামঃচমৎকার ওয়েল্ডেবিলিটি এবং উত্পাদনযোগ্যতার বৈশিষ্ট্যযুক্ত, এই গ্রেডটিতে বর্ধিত ক্ষয় প্রতিরোধের জন্য প্যালাডিয়াম অন্তর্ভুক্ত রয়েছে, বিশেষত হ্রাসকারী অ্যাসিড এবং গরম হ্যালোইডগুলিতে স্থানীয় আক্রমণের বিরুদ্ধে।

8.

9. গ্রেড ১২ টাইটানিয়ামঃএই গ্রেডটি অন্যান্য বাণিজ্যিকভাবে বিশুদ্ধ গ্রেডের তুলনায় উন্নত তাপ প্রতিরোধের এবং শক্তি সরবরাহ করে। এটি ভাল ওয়েল্ডেবিলিটি এবং জারা প্রতিরোধেরও বজায় রাখে।

10.

11. ২৩ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V ELI):এই গ্রেডটি গ্রেড ৫ এর অনুরূপ তবে অতিরিক্ত কম ইন্টারস্টিশিয়াল (ইএলআই) রয়েছে, যা এটিকে উচ্চতর ফাটল অনমনীয়তা এবং উন্নত নমনীয়তার জন্য পছন্দসই করে তোলে।এটা প্রায়ই চিকিৎসা অ্যাপ্লিকেশন ব্যবহার করা হয় এবং সমালোচনামূলক ক্ষেত্রে flanges জন্য উপযুক্ত, উচ্চ-শেষ অ্যাপ্লিকেশন।

    • টাইটানিয়ামঃ টাইটানিয়ামের ক্ষয় প্রতিরোধ ক্ষমতা বিশেষ করে সমুদ্রের জল, ক্লোরাইড এবং অক্সিডাইজিং অ্যাসিডের মতো আক্রমণাত্মক পরিবেশে ব্যতিক্রমী।এটি একটি প্রতিরক্ষামূলক অক্সাইড স্তর গঠন করে যা তার জারা প্রতিরোধ ক্ষমতা বাড়ায়.
    • স্টেইনলেস স্টীল: স্টেইনলেস স্টীলও ভাল ক্ষয় প্রতিরোধের প্রস্তাব দেয়, কিন্তু টাইটানিয়ামের পরিমাণে নয়।ক্ষয়কারী পরিবেশে উন্নত সুরক্ষার জন্য অতিরিক্ত লেপ বা চিকিত্সার প্রয়োজন হতে পারে.
    • কার্বন ইস্পাতঃ কার্বন ইস্পাত ক্ষয়প্রাপ্তির জন্য সংবেদনশীল, বিশেষ করে আর্দ্র বা অ্যাসিডিক অবস্থার মধ্যে, এবং সুরক্ষার জন্য লেপ বা খাদ প্রয়োজন।
    • ইনকোনেলঃ ইনকোনেল খাদ উচ্চ তাপমাত্রা এবং চাপের শর্ত সহ চরম পরিবেশে অক্সিডেশন এবং জারা প্রতিরোধের জন্য চমৎকার প্রতিরোধের প্রদান করে

3.DIN2631 PN6 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের স্পেসিফিকেশন

4কেন আমরা অ্যাপ্লিকেশন মধ্যে টাইটানিয়াম ঢালাই ঘাড় flanges চয়ন?

• ব্যতিক্রমী স্থায়িত্বঃঅন্যান্য ধাতুর তুলনায় টাইটানিয়াম ক্ষয় প্রতিরোধের জন্য সুপরিচিত। এটি সমুদ্র, রাসায়নিক প্রক্রিয়াকরণ,এবং অফশোর শিল্প.
• গর্ত এবং ফাটল ক্ষয় প্রতিরোধেরঃবিশেষ করে সমুদ্রের জল বা ক্ষয়কারী রাসায়নিকের সাথে সম্পর্কিত অ্যাপ্লিকেশনগুলিতে এটি অত্যন্ত গুরুত্বপূর্ণ, যেখানে অন্যান্য উপকরণগুলি ব্যর্থ হতে পারে।
• উচ্চ শক্তি ও ওজন অনুপাতঃটাইটানিয়াম ফ্ল্যাঞ্জগুলি স্টেইনলেস স্টিল বা কার্বন স্টিলের তুলনায় হালকা, যা এয়ারস্পেস এবং অটোমোবাইল শিল্পে একটি উল্লেখযোগ্য সুবিধা যেখানে ওজন হ্রাস অত্যন্ত গুরুত্বপূর্ণ।
• চাপের মধ্যে সততা বজায় রাখে:টাইটানিয়ামের অন্তর্নিহিত শক্তি এই ফ্ল্যাঞ্জগুলিকে তাদের কাঠামোগত অখণ্ডতা হ্রাস না করে উচ্চ চাপ এবং চাপের প্রতিরোধ করতে দেয়।
• চরম তাপমাত্রায় স্থিতিশীলতাঃঅন্যান্য অনেক ধাতুর বিপরীতে, টাইটানিয়াম তার শক্তি বজায় রাখে এবং কম তাপমাত্রায় ভঙ্গুর হয় না বা উচ্চ তাপমাত্রায় শক্তি হারায় না,এটিকে বিস্তৃত অপারেটিং অবস্থার জন্য উপযুক্ত করে তোলে.
• দীর্ঘ সেবা জীবনঃতাদের দৃust়তা এবং জারা প্রতিরোধের কারণে, টাইটানিয়াম ফ্ল্যাঞ্জগুলি অন্যান্য ফ্ল্যাঞ্জগুলির তুলনায় উল্লেখযোগ্যভাবে দীর্ঘস্থায়ী হতে পারে, ঘন ঘন প্রতিস্থাপনের প্রয়োজন হ্রাস করে।
• জীবনচক্রের খরচ কমঃযদিও প্রাথমিক খরচ বেশি, তবে দীর্ঘায়ু এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করা টাইটানিয়াম ফ্ল্যাঞ্জগুলিকে সময়ের সাথে আরও ব্যয়বহুল করে তুলতে পারে।
• নির্ভরযোগ্য ওয়েল্ডিং পারফরম্যান্সঃটাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি পাইপিং সিস্টেমের সাথে সরাসরি ওয়েল্ডিংয়ের জন্য ডিজাইন করা হয়েছে, একটি শক্তিশালী, বিরামবিহীন সংযোগ সরবরাহ করে যা সিস্টেমের সামগ্রিক শক্তি এবং ফুটো প্রতিরোধের উন্নতি করে।
• ফাঁসের ঝুঁকি হ্রাসঃওয়েল্ড নেক ডিজাইনটি পাইপের সাথে একটি শক্তিশালী বন্ধন তৈরি করে, যা ফুটো প্রতিরোধ এবং সুরক্ষা নিশ্চিত করার জন্য উচ্চ চাপের অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ।
• কঠোর পরিবেশে সহ্য করুন:ক্ষয় ছাড়াও, টাইটানিয়াম ইউভি বিকিরণ, জৈবিক দূষণ এবং রাসায়নিক এক্সপোজার সহ বিভিন্ন পরিবেশগত কারণের ক্ষতির প্রতিরোধী।
• বিস্তৃত অ্যাপ্লিকেশনঃএই ফ্ল্যাঞ্জগুলি তাদের উচ্চতর বৈশিষ্ট্যগুলির কারণে রাসায়নিক প্রক্রিয়াকরণ, এয়ারস্পেস, সামরিক, সামুদ্রিক, পেট্রোকেমিক্যাল এবং বিদ্যুৎ উত্পাদনের মতো বিভিন্ন শিল্পে ব্যবহৃত হয়।

5. টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের বিভিন্ন মুখের ধরন:

উঁচু মুখ (আরএফ) ফ্ল্যাঞ্জঃ

1. ডিজাইনঃ

   • উত্থাপিত পৃষ্ঠঃ একটি উত্থাপিত মুখের ফ্ল্যাঞ্জের মধ্যে পাইপের ব্যাসের চেয়ে সামান্য বড় ড্রিলযুক্ত গর্তের চারপাশে একটি ছোট অংশ রয়েছে। এটি ফ্ল্যাঞ্জের পৃষ্ঠের উপরে একটি ক্রম (বা উত্থাপিত মুখ) তৈরি করে।
   • সিলিং পৃষ্ঠঃ উত্থাপিত মুখটি প্রাথমিক সিলিং পৃষ্ঠ হিসাবে কাজ করে যেখানে গ্যাসকেটটি বিশ্রাম নেয়। এটি জমাকরণ ফ্ল্যাঞ্জের বিরুদ্ধে সংকুচিত হলে এটি একটি শক্ত সিল সরবরাহ করে।

2. উপকারিতা:

   • উন্নত সিলিংঃ উত্থাপিত মুখের নকশা সিলিংয়ের কার্যকারিতা উন্নত করে, একটি ছোট এলাকায় সিলিংয়ের সংকোচনকে কেন্দ্রীভূত করে।
   • সুরক্ষাঃ উত্থাপিত মুখটি হ্যান্ডলিং এবং ইনস্টলেশনের সময় ক্ষতি থেকে ফ্ল্যাঞ্জ পৃষ্ঠকে রক্ষা করতে সহায়তা করে।

3. অ্যাপ্লিকেশনঃ

   • সাধারণঃ স্ট্যান্ডার্ড শিল্প অ্যাপ্লিকেশনগুলিতে উত্থাপিত মুখের ফ্ল্যাঞ্জগুলি আরও সাধারণ যেখানে একটি নির্ভরযোগ্য এবং ফুটো মুক্ত সিলিং অপরিহার্য।
   • চাপ রেটিংঃ উচ্চ চাপ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত কারণ উত্থাপিত মুখটি গ্যাসকেটের আরও ভাল সংকোচনের অনুমতি দেয়।

ফ্ল্যাট ফেস (এফএফ) ফ্ল্যাঞ্জঃ

1. ডিজাইনঃ

   • মসৃণ পৃষ্ঠঃ ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলির একটি সমতল বা মসৃণ পৃষ্ঠ রয়েছে যা কোনও প্রসারিত বা খাঁজটির চারপাশে উত্থাপিত অঞ্চল নেই।
   • সিলিং পৃষ্ঠঃ সিলিংটি সরাসরি ফ্ল্যাঞ্জের সমতল পৃষ্ঠের উপর গ্যাসকেট স্থাপন করে অর্জন করা হয়।

2. উপকারিতা:

   • সারিবদ্ধ করার সহজতাঃ সমতল মুখের ফ্ল্যাঞ্জগুলি সমাবেশের সময় সারিবদ্ধ করা সহজ কারণ কোনও উত্থাপিত পৃষ্ঠের সাথে লড়াই করার দরকার নেই।
   • স্থান সঞ্চয়ঃ তারা Raised Face ফ্ল্যাঞ্জের তুলনায় কম স্থান প্রয়োজন, যা সংকীর্ণ ইনস্টলেশনে সুবিধাজনক হতে পারে।

3. অ্যাপ্লিকেশনঃ

   • বিশেষায়িতঃ ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি সাধারণত কম চাপ এবং অ-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে সিলিংয়ের প্রয়োজনীয়তা কম কঠোর।
   • বিশেষ গ্যাসকেটঃ সঠিক সিলিং নিশ্চিত করার জন্য বিশেষ গ্যাসকেট (যেমন পুরো মুখের গ্যাসকেট) প্রয়োজন হতে পারে যা ফ্ল্যাঞ্জের পুরো মুখটি coverেকে দেয়।

উঁচু বা সমতল মুখের মধ্যে কোনটি বেছে নেবেন:

• চাপ এবং সিলিং প্রয়োজনীয়তাঃ উচ্চ চাপের অ্যাপ্লিকেশনগুলির জন্য উচ্চতর মুখের ফ্ল্যাঞ্জগুলি পছন্দ করা হয় যেখানে একটি নির্ভরযোগ্য সিলিং সমালোচনামূলক।ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি কম চাপের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত বা যেখানে স্থান সীমাবদ্ধতা একটি উদ্বেগ.

• গ্যাসেট নির্বাচনঃ গ্যাসেটের পছন্দ (যেমন রিং টাইপ বা পুরো মুখ) ফ্ল্যাঞ্জের মুখোমুখি টাইপ (আরএফ বা এফএফ) এবং সিলিং অখণ্ডতার জন্য অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে।

6. DIN 2631 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

• পাইপলাইন নির্মাণ:পাইপলাইনের অংশগুলিকে একত্রিত করতে ব্যবহৃত হয়, তরল পরিবহনের সময় নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে।
• শোধনাগার ও পেট্রোকেমিক্যাল প্ল্যান্ট:প্রসেসিং ইউনিটগুলিতে সংযোগকারী পাত্রে, রিঅ্যাক্টর এবং তাপ এক্সচেঞ্জারগুলিতে ইনস্টল করা হয়, যেখানে ক্ষয়কারী রাসায়নিকের প্রতিরোধের প্রয়োজনীয়তা রয়েছে।
• অফশোর প্ল্যাটফর্মঃসামুদ্রিক পরিবেশ এবং কঠোর আবহাওয়া অবস্থার প্রতিরোধের জন্য অফশোর ড্রিলিং প্ল্যাটফর্ম এবং উত্পাদন প্ল্যাটফর্মে ব্যবহৃত হয়।
• গ্যাস প্রক্রিয়াকরণ সুবিধাঃঅপারেশনাল অখণ্ডতা এবং নিরাপত্তা বজায় রাখার জন্য কম্প্রেসার, পাম্প এবং ভালভগুলিতে ব্যবহৃত হয়।
