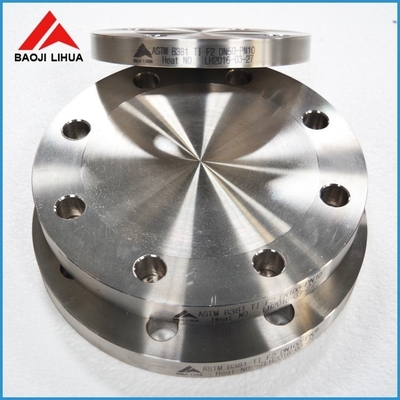

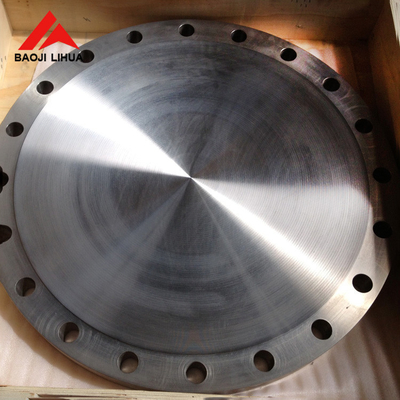

ASME B16.5 ক্লাস 150 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ Ti Gr2 Gr5 Gr7 পাইপ ফ্ল্যাঞ্জ ব্লাইন্ড লিভড ফেস পাইপলাইন সার্ভিসের জন্য

3. ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ গ্রেড 2, 5 এবং 7

টাইটানিয়াম গ্রেড ২ (টি-সিপি):

রচনাঃ 99.2% টাইটানিয়াম, 0.25% লোহা, 0.3% অক্সিজেন, এবং অন্যান্য উপাদানের অণু পরিমাণের সাথে বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়াম।

বৈশিষ্ট্যঃ

শক্তিঃ খাদগুলির তুলনায় তুলনামূলকভাবে কম; অনেক ইস্পাতের তুলনায় উচ্চতর কিন্তু খাদযুক্ত টাইটানিয়াম গ্রেডের তুলনায় কম।

ক্ষয় প্রতিরোধেরঃ বেশিরভাগ পরিবেশে, বিশেষত ক্লোরাইডের বিরুদ্ধে দুর্দান্ত।

ওয়েল্ডেবিলিটিঃ ভাল ওয়েল্ডেবিলিটি এবং উত্পাদনযোগ্যতা।

অ্যাপ্লিকেশনঃ রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক পরিবেশ, মেডিকেল ইমপ্লান্ট (অ-লোড বহনকারী) এবং স্থাপত্য।

টাইটানিয়াম গ্রেড ৫ (Ti-6Al-4V):

রচনাঃ 90% টাইটানিয়াম, 6% অ্যালুমিনিয়াম এবং 4% ভ্যানাডিয়াম ধারণকারী টাইটানিয়াম খাদ।

বৈশিষ্ট্যঃ

শক্তিঃ দুর্দান্ত শক্তি-ওজনের অনুপাত, গ্রেড ২ টাইটানিয়ামের চেয়ে উন্নত।

ক্ষয় প্রতিরোধেরঃ ভাল ক্ষয় প্রতিরোধের, গ্রেড 2 হিসাবে উচ্চ নয় কিন্তু অনেক পরিবেশে উপযুক্ত।

তাপমাত্রা প্রতিরোধেরঃ উচ্চ তাপমাত্রায় শক্তি বজায় রাখে, এটি মহাকাশ এবং উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

অ্যাপ্লিকেশনঃ এয়ারস্পেস উপাদান (এয়ারক্রাফট, জেট ইঞ্জিন), সামুদ্রিক সরঞ্জাম, চিকিৎসা ইমপ্লান্ট, অটোমোবাইল উপাদান, এবং ক্রীড়া সরঞ্জাম।

টাইটানিয়াম গ্রেড ৭ (Ti-0.15Pd):

রচনাঃ 0.15% প্যালাডিয়াম যুক্ত টাইটানিয়াম খাদ।

বৈশিষ্ট্যঃ

ক্ষয় প্রতিরোধ ক্ষমতাঃ ক্ষয় প্রতিরোধের জন্য চমৎকার, বিশেষ করে হ্রাস পরিবেশের মধ্যে।

ওয়েল্ডেবিলিটিঃ ভাল ওয়েল্ডেবিলিটি, ওয়েল্ডিং এবং উত্পাদন জন্য উপযুক্ত।

শক্তিঃ গ্রেড 5 এর তুলনায় কম শক্তি কিন্তু অনেক অ্যাপ্লিকেশনের জন্য পর্যাপ্ত।

অ্যাপ্লিকেশনঃ রাসায়নিক প্রক্রিয়াকরণ, স্যালিনেশন প্ল্যান্ট, সামুদ্রিক পরিবেশ, এবং অন্যান্য অ্যাপ্লিকেশন যা উচ্চতর জারা প্রতিরোধের প্রয়োজন।

4ANSI B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ ক্লাস 150 এর স্পেসিফিকেশন

5. এর সুবিধাশিল্পে টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ

• ক্ষয় প্রতিরোধের: বিভিন্ন আক্রমণাত্মক পরিবেশে ক্ষয় প্রতিরোধের জন্য চমৎকার।
• শক্তি ও ওজন অনুপাত: হালকা ওজন বজায় রেখে শক্তি এবং স্থায়িত্ব প্রদান করে।
• উচ্চ তাপমাত্রার প্রতিরোধ ক্ষমতাঃউচ্চ তাপমাত্রায় যান্ত্রিক বৈশিষ্ট্য বজায় রাখে।
• জৈব সামঞ্জস্যতাঃঅ-বিষাক্ত এবং জৈব সামঞ্জস্যপূর্ণ, চিকিৎসা এবং খাদ্য প্রক্রিয়াকরণের জন্য উপযুক্ত।
• দীর্ঘায়ুঃটেকসই এবং দীর্ঘস্থায়ী পারফরম্যান্স, রক্ষণাবেক্ষণ এবং প্রতিস্থাপন খরচ হ্রাস।

6ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের প্রয়োগ

• রাসায়নিক প্রক্রিয়াকরণঃএর উচ্চতর জারা প্রতিরোধের কারণে, টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জগুলি সাধারণত রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদে ব্যবহৃত হয় যেখানে ক্ষয়কারী রাসায়নিকের সংস্পর্শে প্রচলিত।
• সামুদ্রিক ও অফশোরঃসামুদ্রিক পরিবেশ এবং অফশোর প্ল্যাটফর্মগুলির জন্য আদর্শ যেখানে সমুদ্রের জলের ক্ষয় প্রতিরোধের জন্য সমালোচনামূলক।
• এয়ারস্পেসঃতাদের হালকা ওজনের বৈশিষ্ট্য এবং উচ্চ তাপমাত্রা এবং চাপের প্রতিরোধের জন্য এয়ারস্পেস অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
• তেল ও গ্যাসঃতেল ও গ্যাস শিল্পের জন্য উপযুক্ত যেখানে পাইপলাইন সিস্টেমে উচ্চ শক্তি, জারা প্রতিরোধের এবং নির্ভরযোগ্যতা প্রয়োজন।

7টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ পরিদর্শন

EN 10204/3.1B শংসাপত্রঃ

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesএটি প্রস্তুতকারকের দ্বারা জারি করা হয় এবং যাচাই করে যে উপাদানটি প্রয়োজনীয় মান পূরণ করে।

কাঁচামাল সার্টিফিকেটঃ

এই শংসাপত্রটিতে টাইটানিয়াম ফ্ল্যাঞ্জ তৈরিতে ব্যবহৃত কাঁচামালের বিবরণ রয়েছে। এতে কাঁচামালের উৎপত্তি, তাদের গঠন,এবং যেকোনো প্রযোজ্য উপাদান পরীক্ষার ফলাফলএটি প্রাথমিক উপাদান সংগ্রহের পর্যায়ে থেকে ট্রেসেবিলিটি এবং মান নিয়ন্ত্রণ নিশ্চিত করে।

১০০% অতিস্বনক ত্রুটি সনাক্তকরণঃ

টাইটানিয়াম ফ্ল্যাঞ্জের অভ্যন্তরীণ এবং পৃষ্ঠের ত্রুটিগুলি সনাক্ত করতে ব্যবহৃত একটি অ-ধ্বংসাত্মক পরীক্ষার পদ্ধতি হল আল্ট্রাসোনিক টেস্টিং (ইউটি) ।100% ইউটি কভারেজের অর্থ হল যে সমস্ত ফ্ল্যাঞ্জগুলি তাদের কাঠামোগত অখণ্ডতা বা কর্মক্ষমতা হ্রাস করতে পারে এমন কোনও ত্রুটি নেই তা নিশ্চিত করার জন্য পুঙ্খানুপুঙ্খ পরীক্ষার মধ্য দিয়ে যায়.

হাইড্রোস্ট্যাটিক পরীক্ষাঃ

এই পরীক্ষায় টাইটানিয়াম ফ্ল্যাঞ্জকে জল বা অন্য তরল দিয়ে একটি পূর্বনির্ধারিত চাপ স্তরে চাপ দেওয়া জড়িত।এটি ফুটো বা বিকৃতি ছাড়া চাপ সহ্য করতে flange এর ক্ষমতা মূল্যায়ন, নিশ্চিত করে যে এটি নির্দিষ্ট চাপের নাম এবং নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।

তৃতীয় পক্ষের পরিদর্শন প্রতিবেদনঃ

এই প্রতিবেদনটি একটি স্বাধীন তৃতীয় পক্ষের পরিদর্শন সংস্থা বা কর্তৃপক্ষ দ্বারা পরিচালিত হয়। এটি টাইটানিয়াম ফ্ল্যাঞ্জের মানের একটি নিরপেক্ষ মূল্যায়ন প্রদান করে,প্রযোজ্য মানদণ্ডের সাথে সম্মতি নিশ্চিত করেএটি নির্মাতার গুণমান নিশ্চিতকরণ প্রক্রিয়ার বিশ্বাসযোগ্যতা যোগ করে।
