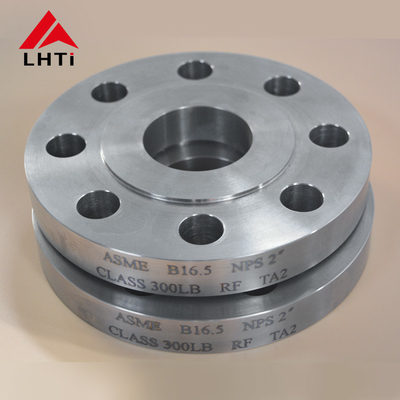

টাইটানিয়াম স্লিপ অন পাইপ ফ্ল্যাঞ্জ টিআই Gr2 Gr5 ASME B16.5 SO ফ্ল্যাঞ্জ ক্লাস 150 SORF রাসায়নিক শিল্পের জন্য উত্থাপিত মুখ

2. ASME B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের গ্রেড

টাইটানিয়াম গ্রেড ২ (টি-সিপি):

রচনাঃ 99.2% টাইটানিয়াম, 0.25% লোহা, 0.3% অক্সিজেন, এবং অন্যান্য উপাদানের অণু পরিমাণের সাথে বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়াম।

বৈশিষ্ট্যঃ

শক্তিঃ খাদগুলির তুলনায় তুলনামূলকভাবে কম; অনেক ইস্পাতের তুলনায় উচ্চতর কিন্তু খাদযুক্ত টাইটানিয়াম গ্রেডের তুলনায় কম।

ক্ষয় প্রতিরোধেরঃ বেশিরভাগ পরিবেশে, বিশেষত ক্লোরাইডের বিরুদ্ধে দুর্দান্ত।

ওয়েল্ডেবিলিটিঃ ভাল ওয়েল্ডেবিলিটি এবং উত্পাদনযোগ্যতা।

অ্যাপ্লিকেশনঃ রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক পরিবেশ, মেডিকেল ইমপ্লান্ট (অ-লোড বহনকারী) এবং স্থাপত্য।

টাইটানিয়াম গ্রেড ৫ (Ti-6Al-4V):

রচনাঃ 90% টাইটানিয়াম, 6% অ্যালুমিনিয়াম এবং 4% ভ্যানাডিয়াম ধারণকারী টাইটানিয়াম খাদ।

বৈশিষ্ট্যঃ

শক্তিঃ দুর্দান্ত শক্তি-ওজনের অনুপাত, গ্রেড ২ টাইটানিয়ামের চেয়ে উন্নত।

ক্ষয় প্রতিরোধেরঃ ভাল ক্ষয় প্রতিরোধের, গ্রেড 2 হিসাবে উচ্চ নয় কিন্তু অনেক পরিবেশে উপযুক্ত।

তাপমাত্রা প্রতিরোধেরঃ উচ্চ তাপমাত্রায় শক্তি বজায় রাখে, এটি মহাকাশ এবং উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

অ্যাপ্লিকেশনঃ এয়ারস্পেস উপাদান (এয়ারক্রাফট, জেট ইঞ্জিন), সামুদ্রিক সরঞ্জাম, চিকিৎসা ইমপ্লান্ট, অটোমোবাইল উপাদান, এবং ক্রীড়া সরঞ্জাম।

3.ASME B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের স্পেসিফিকেশন

আকারঃ১/২ ইঞ্চি (১৫ এনবি) থেকে ৪৮ ইঞ্চি (১২০০ এনবি)

মানদণ্ড:এএনএসআই বি১৬5, ANSI B16.47 সিরিজ A & B, MSS SP44, ASA, API-605, AWWA, কাস্টম ডিজাইন

চাপের রেটিংঃক্লাস ১৫০, ক্লাস ৩০০, ক্লাস ৪০০, ক্লাস ৬০০, ক্লাস ৯০০, ক্লাস ১৫০০, ক্লাস ২৫০০। পিএন৬, পিএন১০, পিএন১৬, পিএন২৫, পিএন৪০, পিএন৬৪ ইত্যাদি।

কার্বন ইস্পাত স্লিপ অন (SO) ফ্ল্যাঞ্জঃএএসটিএম A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, ৬৫, ৭০ (স্পেকটাল ব্লাইন্ড ফ্ল্যাঞ্জ, স্পেসার রিং/স্প্যাড ফ্ল্যাঞ্জ), স্টিল আরএসটি৩৭।2সি-২২।8

স্টেইনলেস স্টীল স্লিপ অন (SO) ফ্ল্যাঞ্জঃASTM A182 F202, F304/304L/304H, F316/316L, F316H, F316TI, F310, F321, F904L

অ্যালগ্রিড স্টিল স্লিপ অন (SO) ফ্ল্যাঞ্জঃASTM A182 F1, F5, F9, F11, F22, F91

স্পেশাল অ্যালোয় স্লিপ অন (SO) ফ্ল্যাঞ্জ:ডুপ্লেক্স, সুপার ডুপ্লেক্স, নিকেল খাদ

ফ্ল্যাঞ্জের মুখের ধরনঃসমতল মুখ (এফএফ), উত্থাপিত মুখ (আরএফ), রিং টাইপ জয়েন্ট (আরটিজে)

লেপ/পার্শ্বস্থল চিকিত্সাঃঅ্যান্টি-রস্ট পেইন্ট, অয়েল ব্ল্যাক পেইন্ট, হলুদ স্বচ্ছ, জিংক প্লাস্টিকযুক্ত, কোল্ড এবং হট ডপ গ্যালভানাইজড

মূল্য সংযোজন সেবা:সিএনসি মেশিনিং, কাস্টমাইজড ফ্ল্যাঞ্জ

ASME/ANSI B16.5 150 পাউন্ড ফ্ল্যাঞ্জের উপর স্লিপ / স্ট্যান্ডার্ড, মাত্রা এবং ওজনঃ

4কেন আমরা টাইটানিয়াম ফ্ল্যাঞ্জ বেছে নিই

ওজন কমানো:ফ্ল্যাঞ্জগুলিতে ব্যবহৃত টাইটানিয়াম খাদগুলি দুর্দান্ত শক্তি-ও-ওজনের অনুপাত সরবরাহ করে, যা এয়ারস্পেসে তাদের অত্যন্ত পছন্দসই করে তোলে।ইঞ্জিনিয়াররা প্রায়ই বিমানের ওজন কমাতে চেষ্টা করে, কিন্তু শক্তি বজায় রেখে, জ্বালানী খরচ এবং উড়ানের পারফরম্যান্স বৃদ্ধি করেটাইটানিয়াম ফ্ল্যাঞ্জগুলি সামগ্রিক কাঠামোগত ওজন হ্রাস করে এই লক্ষ্য অর্জনে উল্লেখযোগ্যভাবে অবদান রাখে।

ক্ষয় প্রতিরোধের: টাইটানিয়াম ফ্ল্যাঞ্জ বিশেষ করে সামুদ্রিক পরিবেশে প্রচলিত ক্লোরাইড আয়নগুলির বিরুদ্ধে অসামান্য ক্ষয় প্রতিরোধের প্রদর্শন করে।এই ধরনের অবস্থার মধ্যে কাজ করে এমন বিমান এবং হেলিকপ্টারগুলির দৃঢ় ক্ষয় প্রতিরোধের উপাদানগুলির প্রয়োজনযেখানে টাইটানিয়াম ফ্ল্যাঞ্জ একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

উচ্চ তাপমাত্রা পারফরম্যান্সঃটাইটানিয়াম ফ্ল্যাঞ্জগুলি উচ্চ তাপমাত্রায় শক্তি এবং স্থিতিশীলতা বজায় রাখে, যা তাদের ইঞ্জিনের উপাদান, গ্যাস টারবাইন,এবং জেট ইঞ্জিন যা তাপ প্রতিরোধী উপকরণ প্রয়োজনতারা কাঠামোগত অখণ্ডতা এবং কার্যকারিতা বজায় রেখে উচ্চ তাপমাত্রার বায়ু প্রবাহ এবং তাপ নির্গমন সহ্য করে।

উচ্চ শক্তির প্রয়োজনীয়তাঃটাইটানিয়াম ফ্ল্যাঞ্জগুলির উচ্চ শক্তি তাদের বিমান চলাচলের জন্য প্রচলিত গতিশীল বোঝা এবং যান্ত্রিক চাপ সহ্য করতে সক্ষম করে, ফ্লাইট সুরক্ষা এবং কাঠামোগত নির্ভরযোগ্যতা নিশ্চিত করে।এগুলি সাধারণত গুরুত্বপূর্ণ সংযোগগুলিতে যেমন ল্যান্ডিং গিয়ারগুলিতে ব্যবহৃত হয়, উইং সমন্বয়, কাঠামোগত উপাদান এবং ফ্লাইট কন্ট্রোল সিস্টেম।

পরিধান এবং ক্লান্তি প্রতিরোধেরঃটাইটানিয়াম খাদগুলি দুর্দান্ত ক্লান্তি এবং পরিধান প্রতিরোধের প্রস্তাব দেয়, যা ঘন ঘন ব্যবহার এবং উচ্চ তীব্রতার অপারেশনের শিকার এয়ারস্পেস অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ।টাইটানিয়াম ফ্ল্যাঞ্জ দীর্ঘ সময়ের জন্য স্থিতিশীল কর্মক্ষমতা বজায় রাখে, ক্লান্তি এবং পরিধানের কারণে ক্ষতি এবং ব্যর্থতার ঝুঁকি হ্রাস করে।

5টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের প্যাকেজ

মরিচা প্রতিরোধ

• ভিসিআই (ভোলটাইল ক্ষয় প্রতিরোধক) আবরণঃ টাইটানিয়াম ফ্ল্যাঞ্জএই উপাদানটি একটি রাসায়নিক বাষ্প মুক্তি দেয় যা ধাতব পৃষ্ঠের উপর একটি প্রতিরক্ষামূলক স্তর গঠন করে।
• গ্রীস বা তেল লেপঃফ্ল্যাঞ্জ পৃষ্ঠের সুরক্ষার জন্য একটি হালকা স্তর গ্রীস বা তেল প্রয়োগ করা যেতে পারে, বিশেষ করে দীর্ঘ দূরত্বের উপর পরিবহন বা দীর্ঘ সময়ের জন্য সংরক্ষণ করার সময়।

শারীরিক সুরক্ষা

• বুদবুদ আবরণ বা ফোমঃপ্রতিটি ফ্ল্যাঞ্জ সাধারণত পরিবহনের সময় আঘাতের বিরুদ্ধে মোচড় দেওয়ার জন্য বুদবুদ আবরণে আবৃত বা ফেনা দ্বারা বেষ্টিত হয়।
• কার্ডবোর্ড বিভাজক:যখন একাধিক ফ্ল্যাঞ্জ এক বাক্সে প্যাক করা হয়, তখন কার্ডবোর্ড বিভাজকগুলি ব্যবহার করা হয় যাতে তারা একে অপরকে স্পর্শ করে এবং সম্ভাব্য স্ক্র্যাচিং বা ক্ষতিগ্রস্থ হতে বাধা দেয়।

শক্তিশালী বাইরের প্যাকেজিং

• কাঠের বাক্স বা প্লাইউড বক্স: টাইটানিয়াম ফ্ল্যাঞ্জপ্রায়শই কাঠের বাক্স বা প্লাইউড বক্সগুলিতে প্রেরণ করা হয়, যা যান্ত্রিক ক্ষতির বিরুদ্ধে শক্তিশালী সুরক্ষা প্রদান করে এবং স্ট্যাকযোগ্য, যা সহজ এবং নিরাপদ হ্যান্ডলিং সহজ করে তোলে।
• প্যালেটিজেশনঃবড় অর্ডারের জন্য, ফ্ল্যাঞ্জগুলি প্যালেটিজ করা যেতে পারে। প্রতিটি প্যালেট সাধারণত হ্যান্ডলিং এবং শিপিংয়ের সময় বাক্স বা ক্যাসেটগুলিকে সুরক্ষিত করার জন্য সংকুচিত হয়।

জলরোধী

• প্লাস্টিকের পাতঃবিশেষ করে আর্দ্র বা ভিজা পরিবেশে আর্দ্রতা থেকে রক্ষা করার জন্য বাইরের ক্যাসেট বা বাক্সগুলি প্রায়শই ঘন প্লাস্টিকের শীট দিয়ে আচ্ছাদিত হয়।

লেবেলিং এবং ডকুমেন্টেশন

• পরিষ্কার লেবেলঃপ্রতিটি প্যাকেজ পরিষ্কারভাবে হ্যান্ডলিং নির্দেশাবলী, অংশ সংখ্যা, এবং সঠিক হ্যান্ডলিং নিশ্চিত এবং ট্র্যাকিং সহজ করার জন্য গন্তব্য বিবরণ সঙ্গে লেবেল করা হয়।
•
• গুণমান নিশ্চিতকরণ নথিপত্রঃগুণমানের শংসাপত্র, উপাদান পরীক্ষার প্রতিবেদন এবং সম্মতি শংসাপত্রগুলি প্রায়শই প্যাকেজিংয়ে অন্তর্ভুক্ত থাকে বা শিল্পের মানগুলির সাথে ট্র্যাকযোগ্যতা এবং সম্মতি নিশ্চিত করার জন্য পৃথকভাবে সরবরাহ করা হয়।

6ANSI B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

• পাইপলাইন নির্মাণ:পাইপলাইনের অংশগুলিকে একত্রিত করতে ব্যবহৃত হয়, তরল পরিবহনের সময় নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে।
• শোধনাগার ও পেট্রোকেমিক্যাল প্ল্যান্ট:প্রসেসিং ইউনিটগুলিতে সংযোগকারী পাত্রে, রিঅ্যাক্টর এবং তাপ এক্সচেঞ্জারগুলিতে ইনস্টল করা হয়, যেখানে ক্ষয়কারী রাসায়নিকের প্রতিরোধের প্রয়োজনীয়তা রয়েছে।
• অফশোর প্ল্যাটফর্মঃসামুদ্রিক পরিবেশ এবং কঠোর আবহাওয়া অবস্থার প্রতিরোধের জন্য অফশোর ড্রিলিং প্ল্যাটফর্ম এবং উত্পাদন প্ল্যাটফর্মে ব্যবহৃত হয়।
• গ্যাস প্রক্রিয়াকরণ সুবিধাঃঅপারেশনাল অখণ্ডতা এবং নিরাপত্তা বজায় রাখার জন্য কম্প্রেসার, পাম্প এবং ভালভগুলিতে ব্যবহৃত হয়।
