বিশেষভাবে তুলে ধরা:
এএসএমই স্ট্যান্ডার্ড টাইটানিয়াম বল ভালভ
, DN15-DN200 টাইটানিয়াম বল ভালভ
, ফ্লেঞ্জযুক্ত টাইটানিয়াম বোল ভালভ
ডিজাইন স্ট্যান্ডার্ড: |
এপিআই ৬ডি, এএসএমই বি১৬।34 |
পোর্ট টাইপ: |
সম্পূর্ণ বন্দর, হ্রাস বন্দর |
মডেল: |
টাইটানিয়াম বল ভালভ |
অপারেশন পদ্ধতি: |
লিভার, গিয়ার, অ্যাকচুয়েটর |
শরীরের ধরন: |
এক টুকরা, দুই টুকরা, তিন টুকরা |
তাপমাত্রা পরিসীমা: |
-196°C থেকে 600°C |
অপারেশন: |
ম্যানুয়াল, গিয়ার, বৈদ্যুতিক, বায়ুসংক্রান্ত |
চাপ রেটিং: |
ক্লাস 150 - ক্লাস 1500 |
আকার: |
1/2 ইঞ্চি - 10 ইঞ্চি |
অ্যাকচুয়েটর টাইপ: |
ম্যানুয়াল, বায়ুসংক্রান্ত, বৈদ্যুতিক |

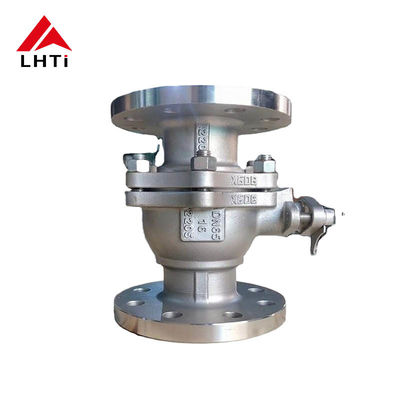

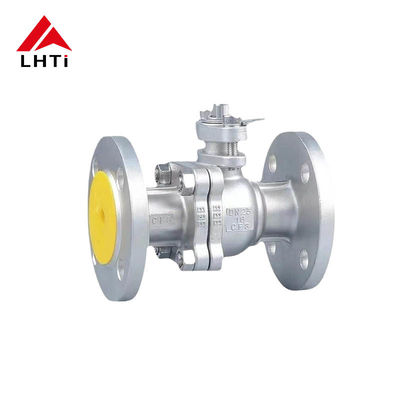

6 ইঞ্চি বল ভালভ ASME স্ট্যান্ডার্ড ফ্ল্যাঞ্জড বল ভালভ টাইটানিয়াম বল ভালভ টিআই TA2 DN 15-DN200
6 ইঞ্চি বল ভালভ ASME স্ট্যান্ডার্ড ফ্ল্যাঞ্জড বল ভালভ টাইটানিয়াম বল ভালভ টিআই TA2 DN 15-DN200
পণ্যের বর্ণনাঃ
বিশেষ উপকরণের বল ভ্যালভবিভিন্ন ধরণের, যেমন দ্বি-মুখী, তিন-মুখী এবং চার-মুখী বল ভালভ অন্তর্ভুক্ত করে। তারা নরম-সিল এবং হার্ড-সিল উভয় কনফিগারেশনে পাওয়া যায় এবং ভাসমান এবং trunnion-mounted ডিজাইনে আসে।এই বল ভালভ জন্য ব্যবহৃত উপকরণ কঠোর পরিবেশে তাদের ব্যতিক্রমী কর্মক্ষমতা জন্য সাবধানে নির্বাচিত হয় এবং টাইটানিয়াম অন্তর্ভুক্ত, নিকেল, জিরকনিয়াম, হস্টেলয়, মোনেল, ইনকোনেল, ডুপ্লেক্স স্টেইনলেস স্টিল, 904L, অ্যালোয় 20, সি 4 স্টিল এবং অন্যান্য।এই উচ্চ-কার্যকারিতা উপকরণগুলি নিশ্চিত করে যে ভালভগুলি দুর্দান্ত ক্ষয় প্রতিরোধের সরবরাহ করে, যান্ত্রিক শক্তি, এবং শিল্প অ্যাপ্লিকেশনের বিস্তৃত জুড়ে নির্ভরযোগ্যতা।
প্রোডাক্ট স্পেসিফিকেশনঃ
| আকার |
d |
এল |
টি |
এফ |
এন |
এম |
জি |
সি |
ডি |
এইচ |
H1 |
H2 |
এস |
ডব্লিউ |
ডি১ |
এম১ |
টর্ক |
WT |
| অর্ধ ইঞ্চি |
0.59 |
4.25 |
0.38 |
0.06 |
4 |
0.63 |
1.38 |
2.38 |
3.50 |
3.39 |
2.25 |
0.93 |
0.44 |
6.65 |
1.65 |
এম৫ |
34 |
3.7 |
| 3/4 " |
0.79 |
4.61 |
0.38 |
0.06 |
4 |
0.63 |
1.69 |
2.76 |
3.90 |
3.50 |
2.36 |
0.93 |
0.44 |
6.65 |
1.65 |
এম৫ |
49 |
4.6 |
| ১" |
0.98 |
5.00 |
0.38 |
0.06 |
4 |
0.63 |
2.01 |
3.11 |
4.25 |
4.06 |
2.89 |
1.14 |
0.50 |
8.09 |
1.97 |
এম৬ |
58 |
6.4 |
| ১.১৪ ইঞ্চি |
1.26 |
5.51 |
0.44 |
0.06 |
4 |
0.63 |
2.50 |
3.50 |
4.61 |
4.06 |
3.09 |
1.14 |
0.50 |
8.09 |
1.97 |
এম৬ |
80 |
8.6 |
| ১.১/২ ইঞ্চি |
1.50 |
6.50 |
0.50 |
0.06 |
4 |
0.63 |
2.88 |
3.88 |
5.00 |
5.12 |
4.05 |
1.55 |
0.75 |
10.51 |
2.76 |
এম৮ |
222 |
12.6 |
| ২" |
1.97 |
7.01 |
0.57 |
0.06 |
4 |
0.75 |
3.62 |
4.75 |
5.98 |
5.31 |
4.35 |
1.55 |
0.75 |
10.51 |
2.76 |
এম৮ |
337 |
18.5 |
| ২.১/২ ইঞ্চি |
2.56 |
7.48 |
0.63 |
0.06 |
4 |
0.75 |
4.12 |
5.47 |
7.01 |
5.79 |
4.80 |
1.52 |
0.75 |
11.38 |
2.76 |
এম৮ |
399 |
29.3 |
| ৩" |
3.15 |
7.99 |
0.69 |
0.06 |
4 |
0.75 |
5.00 |
5.98 |
7.48 |
6.54 |
5.59 |
1.69 |
0.75 |
15.35 |
4.02 |
এম১০ |
540 |
36.2 |
| ৪" |
3.94 |
9.00 |
0.88 |
0.06 |
8 |
0.75 |
6.19 |
7.50 |
8.98 |
7.13 |
6.18 |
1.69 |
0.75 |
15.35 |
4.02 |
এম১০ |
709 |
61.1 |
| ৬" |
5.91 |
15.51 |
1.00 |
0.06 |
8 |
0.87 |
8.50 |
9.51 |
10.98 |
10.10 |
8.66 |
1.97 |
1.06 |
29.25 |
4.92 |
এম১২ |
1682 |
119.0 |
| ৮" |
7.87 |
17.99 |
1.13 |
0.06 |
8 |
0.89 |
10.63 |
11.75 |
13.50 |
13.15 |
11.83 |
3.37 |
1.42 |
33.07 |
5.51 |
এম১৬ |
4160 |
194.0 |
| ১০" |
9.84 |
20.98 |
1.19 |
0.06 |
12 |
1.00 |
12.76 |
14.25 |
15.98 |
14.88 |
13.17 |
2.93 |
1.42 |
40.94 |
5.51 |
এম১৬ |
6638 |
359.4 |
বল ভালভের বিভিন্ন উপাদানঃ
বিশেষ উপকরণের বল ভ্যালভবিভিন্ন অ্যাপ্লিকেশন পরিবেশে বিভিন্ন মিডিয়া এবং অপারেটিং অবস্থার প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন বিশেষ উপকরণ ব্যবহার করে নির্মিত হতে পারে।
টাইটানিয়াম-উচ্চ ক্ষয় প্রতিরোধের এবং হালকা ওজন, সামুদ্রিক প্রকৌশল এবং রাসায়নিক শিল্পের জন্য উপযুক্ত।
নিকেল-ভাল অক্সিডেশন এবং জারা প্রতিরোধের সঙ্গে, উচ্চ তাপমাত্রা এবং অত্যন্ত ক্ষয়কারী পরিবেশের জন্য উপযুক্ত।
জিরকোনিয়াম-উৎকৃষ্ট ক্ষয় প্রতিরোধের, উচ্চ তাপমাত্রা এসিডিক মিডিয়া জন্য উপযুক্ত।
হ্যাস্টেলয়-উচ্চ শক্তি এবং জারা প্রতিরোধের, কঠোর রাসায়নিক প্রক্রিয়াকরণ পরিবেশের জন্য উপযুক্ত।
মোনেল-ভাল জারা প্রতিরোধের এবং যান্ত্রিক বৈশিষ্ট্য, সমুদ্রের জল এবং রাসায়নিক মিডিয়া জন্য উপযুক্ত।
ইনকোনেল-উচ্চ-তাপমাত্রার খাদ যা উচ্চ-তাপমাত্রার শক্তি এবং অক্সিডেশন প্রতিরোধের সাথে চমৎকার।
ডুপ্লেক্স স্টেইনলেস স্টীল-উচ্চ শক্তি এবং জারা প্রতিরোধের সঙ্গে austenitic এবং ferritic স্টেইনলেস স্টীল সুবিধার একত্রিত।
৯০৪ এল-অতি-নিম্ন কার্বন অস্টেনাইটিক স্টেইনলেস স্টীল, বিশেষ করে শক্তিশালী অ্যাসিডিক পরিবেশে চমৎকার ক্ষয় প্রতিরোধের সঙ্গে।
অ্যালোয় 20-রাসায়নিক ও ফার্মাসিউটিক্যাল শিল্পের জন্য উপযুক্ত।
সিলিকন সি-৪- দুর্দান্ত ক্ষয় প্রতিরোধের এবং শক্তি সহ, চরম ক্ষয়কারী পরিবেশে উপযুক্ত।
টাইটানিয়াম বোল ভালভের বৈশিষ্ট্যঃ
একটি বলটাইটানিয়াম বল ভালভমাঝারি চাপের কার্যক্রমের অধীনে, বলটি একটি নির্দিষ্ট স্থানচ্যুতি তৈরি করতে পারে এবং আউটলেট প্রান্তের সিলিং পৃষ্ঠের বিরুদ্ধে দৃঢ়ভাবে চাপ দিতে পারে যাতে আউটলেট প্রান্তের সিলিং নিশ্চিত হয়।আমেরিকান স্ট্যান্ডার্ডের প্রধান সুবিধাটাইটানিয়াম বল ভালভএটি অত্যন্ত ক্ষয়কারী পরিবেশে টাইটানিয়াম ধাতুর উপর গঠিত অক্সাইড ফিল্মের চমৎকার স্থিতিশীলতা এবং স্ব-প্যাসিভেশন ক্ষমতা ব্যবহার করে।এটি বিভিন্ন কঠোর কাজের অবস্থার মধ্যে শক্তিশালী জারা প্রতিরোধ করার অনুমতি দেয়.
নিম্ন প্রবাহ প্রতিরোধেরঃসমস্ত ভালভ ধরণের মধ্যে বল ভালভগুলির তরল প্রতিরোধের তুলনামূলকভাবে কম। এমনকি হ্রাসযুক্ত খাঁজ বল ভালভগুলির জন্যও, তরল প্রতিরোধ বেশ ছোট।
ভাল সিলিং পারফরম্যান্সঃআমেরিকান স্ট্যান্ডার্ড টাইটানিয়াম বল ভালভগুলির সিলিং পারফরম্যান্স দুর্দান্ত। ভালভের আসন (সিলিং রিং) সাধারণত পিটিএফই (পলিটেট্রাফ্লুওরোথিলিন),যা সহজেই সিলিং নিশ্চিত করেউপরন্তু, মাধ্যমের চাপের সাথে বল ভালভের সিলিং ফোর্স বৃদ্ধি পায়।
নির্ভরযোগ্য স্টেম সিলিংঃএকটি বল ভালভের স্টেমটি কেবল 90 ডিগ্রি ঘোরায় খোলা এবং বন্ধ করার সময় অপারেশন, তাই স্টেমের প্যাকিং সিলটি সহজেই ক্ষতিগ্রস্থ হয় না।স্ট্যামের বিপরীত সিলের সিলিং শক্তি মাধ্যমের চাপের সাথে বৃদ্ধি পায়.
টাইটানিয়াম বোল ভালভের ব্যবহারঃ
টাইটানিয়াম বোল ভালভবিভিন্ন শিল্প ক্ষেত্রে ব্যাপক অ্যাপ্লিকেশন আছে, প্রধানত নিম্নলিখিত দিক অন্তর্ভুক্তঃ
রাসায়নিক শিল্প:টাইটানিয়াম উপকরণগুলির দুর্দান্ত ক্ষয় প্রতিরোধের কারণে,টাইটানিয়াম বল ভালভসাধারণত রাসায়নিক উৎপাদন প্রক্রিয়ায় ব্যবহৃত হয় যেখানে ক্ষয়কারী মাধ্যম যেমন অ্যাসিড এবং ক্ষারীয় দ্রবণ এবং অক্সাইড পরিচালনা করা হয়।
পেট্রোলিয়াম ও প্রাকৃতিক গ্যাস শিল্প: টাইটানিয়াম বল ভালভতেল ও প্রাকৃতিক গ্যাসের নিষ্কাশন, পরিবহন এবং প্রক্রিয়াকরণে গুরুত্বপূর্ণ ভূমিকা পালন করে। তারা তরল প্রবাহ এবং চাপ নিয়ন্ত্রণ করতে ব্যবহৃত হয়,সিস্টেমের নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করা.
মেরিন ইঞ্জিনিয়ারিং: টাইটানিয়াম বোল ভালভসমুদ্রের জলের ক্ষয় প্রতিরোধের জন্য ভাল, যা সমুদ্রের ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, যেমন সমুদ্রের নীচে পাইপলাইন এবং অফশোর প্ল্যাটফর্মগুলিতে তরল নিয়ন্ত্রণ ব্যবস্থা।
এয়ারস্পেস ফিল্ড: টাইটানিয়াম বোল ভালভএয়ারস্পেস হাইড্রোলিক সিস্টেম, জ্বালানী সিস্টেম ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়, তাদের হালকা ও উচ্চ-শক্তির বৈশিষ্ট্যগুলির কারণে যা বিমানের প্রয়োজনীয়তা পূরণ করে।
খাদ্য ও ওষুধ শিল্প:যেহেতু টাইটানিয়াম উপাদানগুলো অ-বিষাক্ত এবং খাদ্য বা ঔষধকে দূষিত করে না,টাইটানিয়াম বল ভালভপ্রায়ই খাদ্য প্রক্রিয়াকরণ এবং ফার্মাসিউটিক্যাল শিল্পে তরল নিয়ন্ত্রণ সিস্টেমে ব্যবহার করা হয়।
