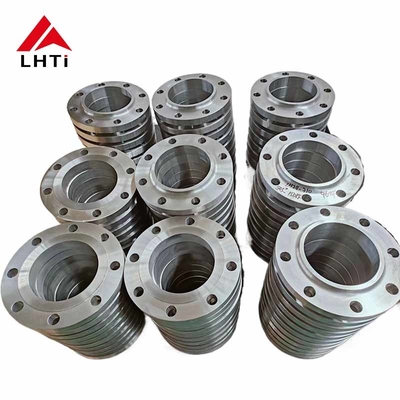

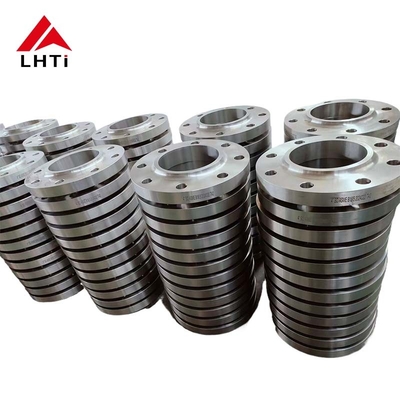

EN1092-01 টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ Gr1 Gr2 Gr5 Gr7 ফ্ল্যাঞ্জ পাইপ প্লেট PN 16 তেল ও গ্যাস শিল্পের জন্য

ব্র্যান্ড নাম:	LHTi,China
মডেল নম্বর:	প্লেট সিপ অন ফ্ল্যাঞ্জ
MOQ.:	৫ টুকরা
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 5000 টুকরা

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

বাওজি, শানসি, চীন

সাক্ষ্যদান:

ISO9001,CE,etc

পণ্য স্ট্যান্ডার্ড:

EN1092-01 টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ

স্ট্যান্ডার্ড:

ASME B16.5, ASME B16.47, MSS SP-44, API, DIN, JIS

চাপ রেটিং:

পিএন 16

Qc নথি:

উপাদান এবং মাত্রা রিপোর্ট স্বাভাবিক হিসাবে

আকার:

DN10-DN2000, আপনার প্রয়োজন অনুযায়ী

প্রক্রিয়া:

কাস্টিং, ফরজিং, মেশিনিং, ইত্যাদি

পৃষ্ঠের চিকিত্সা:

পলিশিং, স্যান্ডব্লাস্টিং, অ্যানোডাইজিং, ইত্যাদি

মুখের ধরন:

আরএফ, এফএফ, টিজি, আরজে ইত্যাদি।

তাপমাত্রা পরিসীমা:

-196°C - 600°C

উপাদান:

Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 ইত্যাদি

প্রয়োগ:

রাসায়নিক প্রক্রিয়াকরণ, তেল ও গ্যাস, মহাকাশ

বৈশিষ্ট্য:

হালকা ওজন, উচ্চ শক্তি, জারা প্রতিরোধের, কম তাপীয় সম্প্রসারণ

প্যাকেজিং বিবরণ:

প্লাইউড কেস বা প্যালেট, অথবা আপনার প্রয়োজন অনুযায়ী

যোগানের ক্ষমতা:

প্রতি মাসে 5000 টুকরা

বিশেষভাবে তুলে ধরা:

Gr7 টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ

Gr5 টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ

গ্রেড ২ টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ

পণ্যের বর্ণনা

EN1092-01 টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ Gr1 Gr2 Gr5 Gr7 ফ্ল্যাঞ্জ পাইপ প্লেট PN 16 তেল ও গ্যাস শিল্পের জন্য

1.পণ্যের ভূমিকা En1092-01 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ

টাইটানিয়াম ফ্ল্যাঞ্জ,টাইটানিয়াম খাদ থেকে তৈরি, তাদের ব্যতিক্রমী বৈশিষ্ট্য জন্য বিভিন্ন শিল্পে অত্যন্ত মূল্যবান হয়. এই flanges তাদের চমৎকার জারা প্রতিরোধের জন্য বিখ্যাত হয়,উচ্চ শক্তি ও ওজন অনুপাতরাসায়নিক ক্ষয়ক্ষতি একটি উদ্বেগ যেখানে তারা কঠোর পরিবেশে শ্রেষ্ঠত্ব, যেমন পেট্রোলিয়াম, রাসায়নিক প্রক্রিয়াকরণ,এবং অন্যান্য যারা শক্তিশালী উপাদান কর্মক্ষমতা প্রয়োজন.

EN1092-01এই স্ট্যান্ডার্ডটি বিভিন্ন ধরণের ফ্ল্যাঞ্জকে অন্তর্ভুক্ত করে, যার মধ্যে টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ অন্তর্ভুক্ত রয়েছে, যা শিল্প পাইপিং সিস্টেমের সমালোচনামূলক উপাদান। এই স্ট্যান্ডার্ডটি মাত্রা, উপকরণ,এবং ইউরোপীয় পাইপিং সিস্টেমের মধ্যে ফ্ল্যাঞ্জের জন্য প্রযুক্তিগত প্রয়োজনীয়তা. টাইটানিয়াম প্লেট ফ্ল্যাঞ্জগুলি সমতল, বৃত্তাকার ডিস্কগুলির সাথে একটি উত্থাপিত মুখ (আরএফ) বা সমতল মুখ (এফএফ) হয়, যা সিলিং পৃষ্ঠের প্রয়োজনীয়তার ভিত্তিতে নির্বাচিত হয়। তারা পাইপ, ভালভ, পাম্প,ইন্টিগ্রেটেড পাইপিং সিস্টেম গঠনের জন্য অন্যান্য সরঞ্জামটাইটানিয়াম এর অসামান্য ক্ষয় প্রতিরোধের এই flanges যেমন সামুদ্রিক এবং রাসায়নিক শিল্প যেমন ক্ষয়কারী পরিবেশে অ্যাপ্লিকেশন জন্য আদর্শ করে তোলে।তারা তাদের শক্তি ওজন অনুপাত এবং উচ্চ তাপমাত্রা এবং cryogenic অ্যাপ্লিকেশন উভয় জন্য উপযুক্ত জন্য মূল্যবান হয়বিভিন্ন পাইপ ব্যাসার্ধের জন্য বিভিন্ন আকারে পাওয়া যায়, এই ফ্ল্যাঞ্জগুলি PN 6, PN 10, PN 16, PN 25, PN 40, এবং PN 63 এর মতো চাপের নামগুলি মেনে চলে,বিভিন্ন শিল্পে বিভিন্ন অপারেটিং প্রয়োজনীয়তা পূরণ.

EN1092-01 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জশিল্প পাইপিং সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান, যা মাত্রা, উপকরণ এবং প্রযুক্তিগত বৈশিষ্ট্যগুলির জন্য ইউরোপীয় মান পূরণের জন্য ডিজাইন করা হয়েছে। এই ফ্ল্যাঞ্জগুলি সমতল,একটি উত্থাপিত মুখ (আরএফ) বা সমতল মুখ (এফএফ) এর বিকল্প সহ বৃত্তাকার ডিস্কতারা পাইপ, ভালভ, পাম্প এবং অন্যান্য সরঞ্জামগুলিকে সংযুক্ত করে ইন্টিগ্রেটেড পাইপিং নেটওয়ার্ক গঠন করে।

EN1092-01 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের প্রধান বৈশিষ্ট্যগুলির মধ্যে রয়েছেঃ

ক্ষয় প্রতিরোধের ক্ষমতাঃ ক্ষয় প্রতিরোধের জন্য টাইটানিয়ামের ব্যতিক্রমী প্রতিরোধ ক্ষমতা সামুদ্রিক, রাসায়নিক প্রক্রিয়াকরণ এবং অন্যান্য কঠোর শর্ত সহ ক্ষয়কারী পরিবেশে স্থায়িত্ব নিশ্চিত করে।
শক্তি ও ওজন অনুপাতঃ টাইটানিয়াম তার হালকা ওজনের তুলনায় উচ্চ শক্তি সরবরাহ করে, কাঠামোগত অখণ্ডতা হ্রাস না করে সামগ্রিক সিস্টেমের ওজন হ্রাস করতে অবদান রাখে।
তাপমাত্রা সহনশীলতাঃ এই ফ্ল্যাঞ্জগুলি উচ্চ এবং নিম্ন তাপমাত্রা উভয়ই সহ্য করতে পারে, যা তাদের শিল্প অ্যাপ্লিকেশনগুলির বিস্তৃত জন্য উপযুক্ত করে তোলে।

EN1092-01 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জবিভিন্ন পাইপ ব্যাসার্ধের জন্য বিভিন্ন আকারে পাওয়া যায় এবং বিভিন্ন চাপ স্তরের জন্য নির্ধারিত হয় (PN 6, PN 10, PN 16, PN 25, PN 40, PN 63) ।বিভিন্ন অপারেশনাল প্রয়োজনীয়তার সাথে সামঞ্জস্যতা নিশ্চিত করাএগুলি মহাকাশ, সামুদ্রিক, রাসায়নিক, চিকিত্সা এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয় যেখানে চ্যালেঞ্জিং অবস্থার অধীনে নির্ভরযোগ্যতা এবং কর্মক্ষমতা সমালোচনামূলক।

2. EN1092-01 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের গ্রেড

EN1092-01 টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ Gr1 Gr2 Gr5 Gr7 ফ্ল্যাঞ্জ পাইপ প্লেট PN 16 তেল ও গ্যাস শিল্পের জন্য 0

গ্রেড ১ টাইটানিয়ামঃতার উচ্চ নমনীয়তার জন্য পরিচিত, গ্রেড 1 টাইটানিয়াম বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম গ্রেডগুলির মধ্যে সবচেয়ে নরম এবং সবচেয়ে কাঠামোগত।এটি মূলত রাসায়নিক প্রক্রিয়াকরণ শিল্পের মতো পরিবেশে উচ্চতর জারা প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়.
গ্রেড ২ টাইটানিয়ামঃএটি সর্বাধিক ব্যবহৃত টাইটানিয়াম গ্রেড। এটি শক্তি এবং নমনীয়তার মধ্যে একটি ভাল ভারসাম্য সরবরাহ করে, চমৎকার জারা প্রতিরোধের সাথে। এটি বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়,পাইপ সিস্টেমের জন্য ফ্ল্যাঞ্জ সহ.
৫ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V):এটি একটি লেগযুক্ত গ্রেড এবং সমস্ত টাইটানিয়াম খাদগুলির মধ্যে সর্বাধিক ব্যবহৃত। এটি খাঁটি টাইটানিয়াম গ্রেডের তুলনায় ফ্ল্যাঞ্জগুলির শক্তি উল্লেখযোগ্যভাবে বৃদ্ধি করে।গ্রেড 5 টাইটানিয়াম উচ্চ শক্তি অ্যাপ্লিকেশন যেখানে উভয় তাপ এবং জারা প্রতিরোধের প্রয়োজন হয় ব্যবহার করা হয়.
গ্রেড ৭ টাইটানিয়ামঃচমৎকার ওয়েল্ডেবিলিটি এবং উত্পাদনযোগ্যতার বৈশিষ্ট্যযুক্ত, এই গ্রেডটিতে বর্ধিত ক্ষয় প্রতিরোধের জন্য প্যালাডিয়াম অন্তর্ভুক্ত রয়েছে, বিশেষত হ্রাসকারী অ্যাসিড এবং গরম হ্যালোইডগুলিতে স্থানীয় আক্রমণের বিরুদ্ধে।
গ্রেড ১২ টাইটানিয়ামঃএই গ্রেডটি অন্যান্য বাণিজ্যিকভাবে বিশুদ্ধ গ্রেডের তুলনায় উন্নত তাপ প্রতিরোধের এবং শক্তি সরবরাহ করে। এটি ভাল ওয়েল্ডেবিলিটি এবং জারা প্রতিরোধেরও বজায় রাখে।
২৩ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V ELI):এই গ্রেডটি গ্রেড ৫ এর অনুরূপ তবে অতিরিক্ত কম ইন্টারস্টিশিয়াল (ইএলআই) রয়েছে, যা এটিকে উচ্চতর ফাটল অনমনীয়তা এবং উন্নত নমনীয়তার জন্য পছন্দসই করে তোলে।এটা প্রায়ই চিকিৎসা অ্যাপ্লিকেশন ব্যবহার করা হয় এবং সমালোচনামূলক ক্ষেত্রে flanges জন্য উপযুক্ত, উচ্চ-শেষ অ্যাপ্লিকেশন।
- টাইটানিয়ামঃ টাইটানিয়ামের ক্ষয় প্রতিরোধ ক্ষমতা বিশেষ করে সমুদ্রের জল, ক্লোরাইড এবং অক্সিডাইজিং অ্যাসিডের মতো আক্রমণাত্মক পরিবেশে ব্যতিক্রমী।এটি একটি প্রতিরক্ষামূলক অক্সাইড স্তর গঠন করে যা তার জারা প্রতিরোধ ক্ষমতা বাড়ায়.
- স্টেইনলেস স্টীলঃ স্টেইনলেস স্টীলও ভাল ক্ষয় প্রতিরোধের প্রস্তাব দেয়, তবে টাইটানিয়ামের পরিমাণে নয়।ক্ষয়কারী পরিবেশে উন্নত সুরক্ষার জন্য অতিরিক্ত লেপ বা চিকিত্সার প্রয়োজন হতে পারে.
- কার্বন ইস্পাতঃ কার্বন ইস্পাত ক্ষয়প্রাপ্তির জন্য সংবেদনশীল, বিশেষ করে আর্দ্র বা অ্যাসিডিক অবস্থার মধ্যে, এবং সুরক্ষার জন্য লেপ বা খাদ প্রয়োজন।
- ইনকোনেলঃ ইনকোনেল খাদগুলি উচ্চ তাপমাত্রা এবং চাপের শর্ত সহ চরম পরিবেশে অক্সিডেশন এবং জারা প্রতিরোধের জন্য চমৎকার প্রতিরোধ ক্ষমতা সরবরাহ করে।

3.DIN2501 PN16 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের স্পেসিফিকেশন

EN1092-01 টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ Gr1 Gr2 Gr5 Gr7 ফ্ল্যাঞ্জ পাইপ প্লেট PN 16 তেল ও গ্যাস শিল্পের জন্য 1

ডিএন	পাইপ ওডি, এ		বাইরের ডায়ামেট, ডি	বোল্ট সার্কেলের ব্যাসার্ধ, কে	বোল্ট হোলের ডায়া, এল	বোল্টের সংখ্যা	বোল্টের আকার	ফ্ল্যাঞ্জের বেধ, সি	উঁচু মুখের ব্যাসার্ধ, ডি	উঁচু মুখের উচ্চতা, f1	গর্তের ব্যাসার্ধ,B
ডিএন	সিরিজ I	সিরিজ ২	বাইরের ডায়ামেট, ডি	বোল্ট সার্কেলের ব্যাসার্ধ, কে	বোল্ট হোলের ডায়া, এল	বোল্টের সংখ্যা	বোল্টের আকার	ফ্ল্যাঞ্জের বেধ, সি	উঁচু মুখের ব্যাসার্ধ, ডি	উঁচু মুখের উচ্চতা, f1	সিরিজ I	সিরিজ ২
10	17.2	14	90	60	14	4	এম১২	14	40	2	18	15
15	21.3	18	95	65	14	4	এম১২	14	45	2	22	19
20	26.9	25	105	75	14	4	এম১২	16	58	2	27.5	26
25	33.7	32	115	85	14	4	এম১২	16	68	2	34.5	33
32	42.4	38	140	100	18	4	এম১৬	18	78	2	43.5	39
40	48.3	45	150	110	18	4	এম১৬	18	88	3	49.5	46
50	60.3	57	165	125	18	4	এম১৬	20	102	3	61.5	59
65	76.1	79	185	145	18	8	এম১৬	20	122	3	77.5	78
80	88.9	89	200	160	18	8	এম১৬	20	138	3	90.5	91
100	114.3	108	220	180	18	8	এম১৬	22	158	3	116	110
125	139.7	133	250	210	18	8	এম১৬	22	188	3	141.5	135
150	168.3	159	285	240	22	8	এম২০	24	212	3	170.5	161
200	219.1	219	340	295	22	12	এম২০	26	268	3	221.5	222
250	273	273	405	355	26	12	এম২৪	29	320	3	276.5	276
300	323.9	325	460	410	26	12	এম২৪	32	378	4	327.5	328
350	355.6	377	520	470	26	16	এম২৪	35	438	4	359.5	380
400	406.4	426	580	525	30	16	এম২৭	38	490	4	411	430
450	457	480	640	585	30	20	এম২৭	42	550	4	462	484
500	508	530	715	650	33	20	এম৩০	46	610	4	513.5	534
600	610	630	840	770	36	20	এম৩৩	55	725	5	616.5	634
700	711	720	910	840	36	24	এম৩৩	63	795	5	715	724
800	813	820	1025	950	39	24	এম৩৬	74	900	5	817	824
900	914	920	1125	1050	39	28	এম৩৬	82	1000	5	918	924
1000	1016	1020	1255	1170	42	28	এম৩৯	90	1115	5	1020	1024
1200	1219	1220	1485	1390	48	32	এম৪৫	95	1330	5	1223	1224
1400	1422	1420	1685	1590	48	36	এম৪৫	103	1530	5	1426	1424
1600	1626	1620	1930	1820	56	40	এম৫২	115	1750	5	1630	1624
1800	1829	1820	2130	2020	56	44	এম৫২	126	1950	5	1833	1824
2000	2032	2020	2345	2230	62	48	এম৫৬	138	2150	5	2036	2024

4. টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের বিভিন্ন মুখের ধরন:

উঁচু মুখ (আরএফ) ফ্ল্যাঞ্জঃ

ডিজাইনঃ
- উত্থাপিত পৃষ্ঠঃ একটি উত্থাপিত মুখের ফ্ল্যাঞ্জের মধ্যে পাইপের ব্যাসের চেয়ে সামান্য বড় ড্রিলযুক্ত গর্তের চারপাশে একটি ছোট অংশ রয়েছে। এটি ফ্ল্যাঞ্জের পৃষ্ঠের উপরে একটি ক্রম (বা উত্থাপিত মুখ) তৈরি করে।
- সিলিং পৃষ্ঠঃ উত্থাপিত মুখটি প্রাথমিক সিলিং পৃষ্ঠ হিসাবে কাজ করে যেখানে গ্যাসকেটটি বিশ্রাম নেয়। এটি জমাকরণ ফ্ল্যাঞ্জের বিরুদ্ধে সংকুচিত হলে এটি একটি শক্ত সিল সরবরাহ করে।
উপকারিতা:
- উন্নত সিলিংঃ উত্থাপিত মুখের নকশা সিলিংয়ের কার্যকারিতা উন্নত করে, একটি ছোট এলাকায় সিলিংয়ের সংকোচনকে কেন্দ্রীভূত করে।
- সুরক্ষাঃ উত্থাপিত মুখটি হ্যান্ডলিং এবং ইনস্টলেশনের সময় ক্ষতি থেকে ফ্ল্যাঞ্জ পৃষ্ঠকে রক্ষা করতে সহায়তা করে।
অ্যাপ্লিকেশনঃ
- সাধারণঃ স্ট্যান্ডার্ড শিল্প অ্যাপ্লিকেশনগুলিতে উত্থাপিত মুখের ফ্ল্যাঞ্জগুলি আরও সাধারণ যেখানে একটি নির্ভরযোগ্য এবং ফুটো মুক্ত সিলিং অপরিহার্য।
- চাপ রেটিংঃ উচ্চ চাপ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত কারণ উত্থাপিত মুখটি গ্যাসকেটের আরও ভাল সংকোচনের অনুমতি দেয়।

ফ্ল্যাট ফেস (এফএফ) ফ্ল্যাঞ্জঃ

ডিজাইনঃ
- মসৃণ পৃষ্ঠঃ ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলির একটি সমতল বা মসৃণ পৃষ্ঠ রয়েছে যা কোনও প্রসারিত বা খাঁজটির চারপাশে উত্থাপিত অঞ্চল নেই।
- সিলিং পৃষ্ঠঃ সিলিংটি সরাসরি ফ্ল্যাঞ্জের সমতল পৃষ্ঠের উপর গ্যাসকেট স্থাপন করে অর্জন করা হয়।
উপকারিতা:
- সারিবদ্ধ করার সহজতাঃ সমতল মুখের ফ্ল্যাঞ্জগুলি সমাবেশের সময় সারিবদ্ধ করা সহজ কারণ কোনও উত্থাপিত পৃষ্ঠের সাথে লড়াই করার দরকার নেই।
- স্থান সঞ্চয়ঃ তারা Raised Face ফ্ল্যাঞ্জের তুলনায় কম স্থান প্রয়োজন, যা সংকীর্ণ ইনস্টলেশনে সুবিধাজনক হতে পারে।
অ্যাপ্লিকেশনঃ
- বিশেষায়িতঃ ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি সাধারণত কম চাপ এবং অ-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে সিলিংয়ের প্রয়োজনীয়তা কম কঠোর।
- বিশেষ গ্যাসকেটঃ সঠিক সিলিং নিশ্চিত করার জন্য বিশেষ গ্যাসকেট (যেমন পুরো মুখের গ্যাসকেট) প্রয়োজন হতে পারে যা ফ্ল্যাঞ্জের পুরো মুখটি coverেকে দেয়।

উঁচু বা সমতল মুখের মধ্যে কোনটি বেছে নেবেন:

চাপ এবং সিলিং প্রয়োজনীয়তাঃ উচ্চ চাপের অ্যাপ্লিকেশনগুলির জন্য উচ্চতর মুখের ফ্ল্যাঞ্জগুলি পছন্দ করা হয় যেখানে একটি নির্ভরযোগ্য সিলিং সমালোচনামূলক।ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি কম চাপের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত বা যেখানে স্থান সীমাবদ্ধতা একটি উদ্বেগ.
গ্যাসেট নির্বাচনঃ গ্যাসেটের পছন্দ (যেমন রিং টাইপ বা পুরো মুখ) ফ্ল্যাঞ্জের মুখোমুখি টাইপ (আরএফ বা এফএফ) এবং সিলিং অখণ্ডতার জন্য অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে।

5টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ সার্টিফিকেটঃ

টাইটানিয়াম প্লেট ফ্ল্যাঞ্জগুলি সাধারণত বিভিন্ন আন্তর্জাতিক মান মেনে চলে এবং গুণমান এবং সুরক্ষা প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করার জন্য শংসাপত্রের প্রয়োজন হতে পারে।টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের জন্য সাধারণ শংসাপত্রগুলির মধ্যে রয়েছেঃ:

উপাদান শংসাপত্রঃএগুলি ব্যবহৃত টাইটানিয়ামের রচনা এবং বৈশিষ্ট্যগুলি প্রত্যয়িত করে, নিশ্চিত করে যে এটি বিশুদ্ধতা, যান্ত্রিক বৈশিষ্ট্য এবং জারা প্রতিরোধের জন্য ASTM বা EN প্রয়োজনীয়তার মতো নির্দিষ্ট মান পূরণ করে।

মাত্রা সার্টিফিকেটঃএগুলি শংসাপত্র দেয় যে ফ্ল্যাঞ্জগুলি EN1092-01 বা ASME B16 এর মতো মানদণ্ড অনুসারে সুনির্দিষ্ট মাত্রিক স্পেসিফিকেশন পূরণ করে।5, যাতে তারা পাইপিং সিস্টেমের মধ্যে সঠিকভাবে ফিট এবং কাজ করে।

চাপ রেটিং সার্টিফিকেটঃএগুলি নিশ্চিত করে যে ফ্ল্যাঞ্জগুলি নির্দিষ্ট চাপের স্তর যেমন পিএন 6, পিএন 10, পিএন 16, ইত্যাদি বা এএসএমই মান অনুসারে এএনএসআই শ্রেণির রেটিং সহ্য করতে পরীক্ষিত এবং রেট করা হয়েছে।

গুণমান ব্যবস্থাপনা সিস্টেমের সার্টিফিকেটঃযেমন আইএসও ৯০০১, যা নিশ্চিত করে যে প্রস্তুতকারক একটি মানের ব্যবস্থাপনা ব্যবস্থা বাস্তবায়ন করেছে এবং বজায় রেখেছে যা সামঞ্জস্য এবং মান নিশ্চিতকরণের জন্য আন্তর্জাতিক মান পূরণ করে।

পরীক্ষার শংসাপত্রঃএর মধ্যে অ-ধ্বংসাত্মক পরীক্ষার (এনডিটি) পদ্ধতি যেমন অতিস্বনক পরীক্ষা (ইউটি), রেডিওগ্রাফিক পরীক্ষা (আরটি) বা রঙ্গক অনুপ্রবেশকারী পরীক্ষা (পিটি) এর জন্য শংসাপত্র অন্তর্ভুক্ত থাকতে পারে।সোল্ডিং এবং সামগ্রিক নির্মাণের অখণ্ডতা নিশ্চিত করা.

ক্ষয় প্রতিরোধের শংসাপত্রঃবিশেষ করে টাইটানিয়ামের ক্ষেত্রে, এগুলি নির্দিষ্ট ক্ষয়কারী পরিবেশে যেমন সমুদ্রের জল বা রাসায়নিক এক্সপোজারের প্রতিরোধের প্রমাণ দিতে পারে।

6টাইটানিয়াম ফ্ল্যাঞ্জের সাধারণ মান
