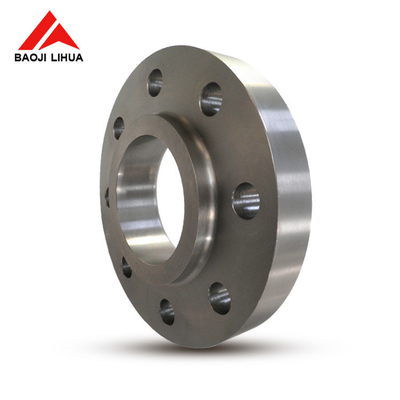

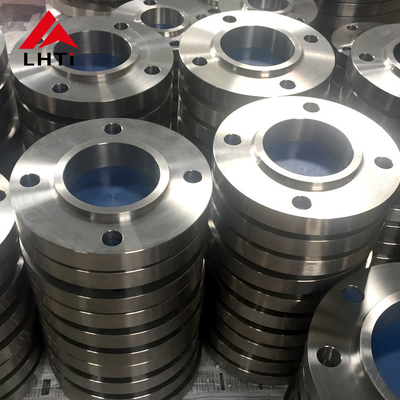

Ti Gr5 Gr7 ASME B16.5 ক্লাস 150 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ লিভড ফেস SORF পাইপলাইন অ্যাপ্লিকেশনের জন্য

2. ASME B16.5 এর গ্রেড টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ ক্লাস 150 Gr 5 Gr 7

1. টাইটানিয়াম গ্রেড ৫ (Ti-6Al-4V):

   রচনাঃ টাইটানিয়াম গ্রেড ৫ হল একটি আলফা-বেটা খাদ যা ৯০% টাইটানিয়াম, ৬% অ্যালুমিনিয়াম এবং ৪% ভ্যানাডিয়াম নিয়ে গঠিত।এই রচনাটি বৈশিষ্ট্যগুলির একটি ভারসাম্য প্রদান করে যা এটিকে সবচেয়ে ব্যাপকভাবে ব্যবহৃত টাইটানিয়াম খাদ করে তোলে.

   শক্তিঃ এটি দুর্দান্ত শক্তি-ও-ওজনের অনুপাত সরবরাহ করে, এটি মহাকাশ, সামুদ্রিক এবং শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে হালকা ওজন শক্তি সমালোচনামূলক।

   ক্ষয় প্রতিরোধেরঃ গ্রেড 5 টাইটানিয়াম ভাল ক্ষয় প্রতিরোধের আছে, যদিও খাঁটি টাইটানিয়াম (গ্রেড 1) হিসাবে উচ্চ নয়। এটি এখনও বেশিরভাগ পরিবেশে অত্যন্ত প্রতিরোধী।

   তাপমাত্রা প্রতিরোধেরঃ এটি উচ্চ তাপমাত্রায় তার বৈশিষ্ট্য বজায় রাখে, এটি গ্যাস টারবাইন, নিষ্কাশন সিস্টেম এবং অন্যান্য উচ্চ তাপমাত্রা পরিবেশে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

   অ্যাপ্লিকেশনঃ এয়ারস্পেস উপাদান (এয়ারফ্রেম, জেট ইঞ্জিন), সামুদ্রিক সরঞ্জাম, মেডিকেল ইমপ্লান্ট, অটোমোবাইল উপাদান, ক্রীড়া সরঞ্জাম, এবং শিল্প যন্ত্রপাতি।



   টাইটানিয়াম গ্রেড ৭ (Ti-0.15Pd):

   রচনাঃ টাইটানিয়াম গ্রেড ৭ হল টাইটানিয়াম খাদ যার মধ্যে ০.১৫% প্যালাডিয়াম যোগ করা হয়েছে, যা এর জারা প্রতিরোধ ক্ষমতা বাড়ায়।

   ক্ষয় প্রতিরোধেরঃ গ্রেড 7 টাইটানিয়াম ক্লোরাইড সহ হ্রাস এবং হালকা অক্সিডাইজিং পরিবেশে ক্ষয় প্রতিরোধের জন্য অত্যন্ত প্রতিরোধী। এটি গ্রেড 2 টাইটানিয়ামের চেয়ে বেশি ক্ষয় প্রতিরোধী।

   ওয়েল্ডেবিলিটিঃ এটি ভাল ওয়েল্ডেবিলিটি সরবরাহ করে, এটি উত্পাদন এবং সমাবেশের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

   শক্তিঃ গ্রেড ৭ এর তুলনায় গ্রেড ৫ এর তুলনায় টাইটানিয়ামের শক্তি কম, কিন্তু এটি এখনও অনেক অ্যাপ্লিকেশনের জন্য পর্যাপ্ত।

   অ্যাপ্লিকেশনঃ রাসায়নিক প্রক্রিয়াকরণ, নিমজ্জন, সামুদ্রিক পরিবেশ এবং অন্যান্য অ্যাপ্লিকেশন যেখানে উচ্চতর জারা প্রতিরোধের প্রয়োজন।এটি মেডিকেল ইমপ্লান্টগুলিতেও ব্যবহৃত হয় যেখানে জৈব সামঞ্জস্যতা এবং জারা প্রতিরোধের সমালোচনামূলক.

3.ASME B16.5 Calss 150 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের জন্য স্পেসিফিকেশন

4. ASME B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের সুবিধাঃ

টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি বেশ কয়েকটি সুবিধা দেয় যা তাদের বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য অত্যন্ত উপযুক্ত করে তোলেঃ

ক্ষয় প্রতিরোধ ক্ষমতাঃটাইটানিয়াম তার ব্যতিক্রমী জারা প্রতিরোধের জন্য বিখ্যাত, বিশেষ করে সমুদ্রের জল, অ্যাসিড এবং ক্লোরাইডের মতো আক্রমণাত্মক পরিবেশে।এই বৈশিষ্ট্য ক্ষয়কারী শিল্প পরিবেশে দীর্ঘায়ু এবং নির্ভরযোগ্যতা নিশ্চিত করে যেখানে প্রচলিত উপকরণ ব্যর্থ হতে পারে.

উচ্চ শক্তি ও ওজন অনুপাতঃইস্পাত এবং অন্যান্য অনেক ধাতুর তুলনায় টাইটানিয়ামের শক্তি ও ওজনের অনুপাত বেশি।এই বৈশিষ্ট্যটি টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলিকে হালকা ওজন থাকা সত্ত্বেও শক্তিশালী পারফরম্যান্স সরবরাহ করতে দেয়এটি বিশেষত এমন অ্যাপ্লিকেশনগুলিতে সুবিধাজনক যেখানে ওজন হ্রাস করা সমালোচনামূলক, যেমন এয়ারস্পেস এবং সামুদ্রিক শিল্প।

উচ্চ তাপমাত্রার প্রতিরোধ ক্ষমতাঃটাইটানিয়াম গ্রেডের উপর নির্ভর করে উচ্চ তাপমাত্রায় প্রায় 600 ° C (1112 ° F) পর্যন্ত তার যান্ত্রিক বৈশিষ্ট্য এবং জারা প্রতিরোধের বজায় রাখে।এটি উচ্চ তাপমাত্রা জড়িত অ্যাপ্লিকেশন জন্য উপযুক্ত টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ করে তোলেযেমন রাসায়নিক প্রক্রিয়াকরণ এবং তাপ বিদ্যুৎ উৎপাদন।

জৈব সামঞ্জস্যতাঃটাইটানিয়াম জৈবসম্মত এবং অ-বিষাক্ত, এটি ফার্মাসিউটিক্যালস, খাদ্য প্রক্রিয়াকরণ এবং চিকিৎসা সরঞ্জামগুলির মতো শিল্পে ব্যবহারের জন্য উপযুক্ত যেখানে পণ্যের বিশুদ্ধতা এবং নিরাপত্তা সর্বাধিক গুরুত্বপূর্ণ।

নিম্ন তাপীয় সম্প্রসারণঃইস্পাতের তুলনায় টাইটানিয়ামের তাপ প্রসারণের অনুপাত কম, যা তাপমাত্রার পরিবর্তনের কারণে পাইপিং সিস্টেমে ফুটো এবং ব্যর্থতার ঝুঁকি হ্রাস করতে পারে।

দীর্ঘায়ু এবং স্থায়িত্বঃটাইটানিয়াম তার চমৎকার স্থায়িত্ব এবং সময়ের সাথে সাথে অবনতির প্রতিরোধের জন্য পরিচিত, যা অন্যান্য উপকরণগুলির তুলনায় একটি দীর্ঘ সেবা জীবন এবং কম রক্ষণাবেক্ষণ খরচ নিশ্চিত করে।

তৈরির সহজতা:টাইটানিয়ামকে সহজেই মেশিন করা যায়, ঝালাই করা যায় এবং জটিল আকারে তৈরি করা যায়, যা নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজড ডিজাইন এবং কনফিগারেশনগুলির অনুমতি দেয়।

অ-ম্যাগনেটিক এবং অ-স্পার্কিং:টাইটানিয়াম অ-চৌম্বকীয় এবং অ-স্পার্কিং, যা এটিকে এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে এই বৈশিষ্ট্যগুলি সুবিধাজনক,যেমনঃ সংবেদনশীল ইলেকট্রনিক সরঞ্জাম বা বিস্ফোরণ ঝুঁকিপূর্ণ পরিবেশে.

পরিবেশগত সামঞ্জস্যতাঃটাইটানিয়াম ক্ষয় প্রতিরোধের, দীর্ঘায়ু এবং পুনর্ব্যবহারযোগ্যতার কারণে পরিবেশ বান্ধব, এর জীবনচক্র জুড়ে পরিবেশগত প্রভাব হ্রাস করে।

5টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের প্যাকেজ

মরিচা প্রতিরোধ

• ভিসিআই (ভোলটাইল ক্ষয় প্রতিরোধক) আবরণঃ টাইটানিয়াম ফ্ল্যাঞ্জএই উপাদানটি একটি রাসায়নিক বাষ্প মুক্তি দেয় যা ধাতব পৃষ্ঠের উপর একটি প্রতিরক্ষামূলক স্তর গঠন করে।
• গ্রীস বা তেল লেপঃবিশেষ করে দীর্ঘ দূরত্ব অতিক্রম করার সময় বা দীর্ঘ সময়ের জন্য সংরক্ষণ করার সময় ফ্ল্যাঞ্জের পৃষ্ঠকে রক্ষা করার জন্য একটি হালকা স্তর গ্রীস বা তেল প্রয়োগ করা যেতে পারে।

শারীরিক সুরক্ষা

• বুদবুদ আবরণ বা ফোমঃপ্রতিটি ফ্ল্যাঞ্জ সাধারণত পরিবহনের সময় আঘাতের বিরুদ্ধে মোচড় দেওয়ার জন্য বুদবুদ আবরণে আবৃত হয় বা ফেনা দ্বারা বেষ্টিত হয়।
• কার্ডবোর্ড বিভাজক:যখন একাধিক ফ্ল্যাঞ্জ এক বাক্সে প্যাক করা হয়, তখন কার্ডবোর্ড বিভাজকগুলি ব্যবহার করা হয় যাতে তারা একে অপরকে স্পর্শ করে এবং সম্ভাব্য স্ক্র্যাচিং বা ক্ষতিগ্রস্থ হতে বাধা দেয়।

শক্তিশালী বাইরের প্যাকেজিং

• কাঠের বাক্স বা প্লাইউড বক্স: টাইটানিয়াম ফ্ল্যাঞ্জপ্রায়শই কাঠের বাক্স বা প্লাইউড বক্সগুলিতে প্রেরণ করা হয়, যা যান্ত্রিক ক্ষতির বিরুদ্ধে শক্তিশালী সুরক্ষা প্রদান করে এবং স্ট্যাকযোগ্য, সহজতর এবং নিরাপদ হ্যান্ডলিং সহজ করে।
• প্যালেটিজেশনঃবড় অর্ডারের জন্য, ফ্ল্যাঞ্জগুলি প্যালেটিজ করা যেতে পারে। প্রতিটি প্যালেট সাধারণত হ্যান্ডলিং এবং শিপিংয়ের সময় বাক্স বা ক্যাসেটগুলিকে সুরক্ষিত করার জন্য সংকুচিত হয়।

জলরোধী

• প্লাস্টিকের পাতঃবিশেষ করে আর্দ্র বা ভিজা পরিবেশে আর্দ্রতা থেকে রক্ষা করার জন্য বাইরের ক্যাসেট বা বাক্সগুলি প্রায়শই ঘন প্লাস্টিকের শীট দিয়ে আচ্ছাদিত হয়।

লেবেলিং এবং ডকুমেন্টেশন

• পরিষ্কার লেবেলঃপ্রতিটি প্যাকেজ পরিষ্কারভাবে হ্যান্ডলিং নির্দেশাবলী, অংশ সংখ্যা, এবং সঠিক হ্যান্ডলিং নিশ্চিত এবং ট্র্যাকিং সহজ করার জন্য গন্তব্য বিবরণ সঙ্গে লেবেল করা হয়।
•
• গুণমান নিশ্চিতকরণ নথিপত্রঃগুণমানের শংসাপত্র, উপাদান পরীক্ষার প্রতিবেদন এবং সম্মতি শংসাপত্রগুলি প্রায়শই প্যাকেজিংয়ে অন্তর্ভুক্ত থাকে বা শিল্পের মানগুলির সাথে ট্র্যাকযোগ্যতা এবং সম্মতি নিশ্চিত করার জন্য পৃথকভাবে সরবরাহ করা হয়।

6. ASME B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের সার্টিফিকেটঃ

EN 10204/3.1B শংসাপত্রঃ

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesএটি প্রস্তুতকারকের দ্বারা জারি করা হয় এবং যাচাই করে যে উপাদানটি প্রয়োজনীয় মান পূরণ করে।

কাঁচামাল সার্টিফিকেটঃ

এই শংসাপত্রটিতে টাইটানিয়াম ফ্ল্যাঞ্জ তৈরিতে ব্যবহৃত কাঁচামালের বিবরণ রয়েছে। এতে কাঁচামালের উৎপত্তি, তাদের গঠন,এবং যেকোনো প্রযোজ্য উপাদান পরীক্ষার ফলাফলএটি প্রাথমিক উপাদান সংগ্রহের পর্যায়ে থেকে ট্রেসেবিলিটি এবং মান নিয়ন্ত্রণ নিশ্চিত করে।

১০০% অতিস্বনক ত্রুটি সনাক্তকরণঃ

টাইটানিয়াম ফ্ল্যাঞ্জের অভ্যন্তরীণ এবং পৃষ্ঠের ত্রুটিগুলি সনাক্ত করতে ব্যবহৃত একটি অ-ধ্বংসাত্মক পরীক্ষার পদ্ধতি হল আল্ট্রাসোনিক টেস্টিং (ইউটি) ।100% ইউটি কভারেজের অর্থ হল যে সমস্ত ফ্ল্যাঞ্জগুলি তাদের কাঠামোগত অখণ্ডতা বা কর্মক্ষমতা হ্রাস করতে পারে এমন কোনও ত্রুটি নেই তা নিশ্চিত করার জন্য পুঙ্খানুপুঙ্খ পরীক্ষার মধ্য দিয়ে যায়.

হাইড্রোস্ট্যাটিক পরীক্ষাঃ

এই পরীক্ষায় টাইটানিয়াম ফ্ল্যাঞ্জকে জল বা অন্য তরল দিয়ে একটি পূর্বনির্ধারিত চাপের স্তরে চাপ দেওয়া জড়িত।এটি ফুটো বা বিকৃতি ছাড়া চাপ সহ্য করতে flange এর ক্ষমতা মূল্যায়ন, নিশ্চিত করে যে এটি নির্দিষ্ট চাপের নাম এবং নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।

তৃতীয় পক্ষের পরিদর্শন প্রতিবেদনঃ

এই প্রতিবেদনটি একটি স্বাধীন তৃতীয় পক্ষের পরিদর্শন সংস্থা বা কর্তৃপক্ষ দ্বারা পরিচালিত হয়। এটি টাইটানিয়াম ফ্ল্যাঞ্জের মানের একটি নিরপেক্ষ মূল্যায়ন প্রদান করে,প্রযোজ্য মানদণ্ডের সাথে সম্মতি নিশ্চিত করেএটি নির্মাতার গুণমান নিশ্চিতকরণ প্রক্রিয়ার বিশ্বাসযোগ্যতা যোগ করে।
