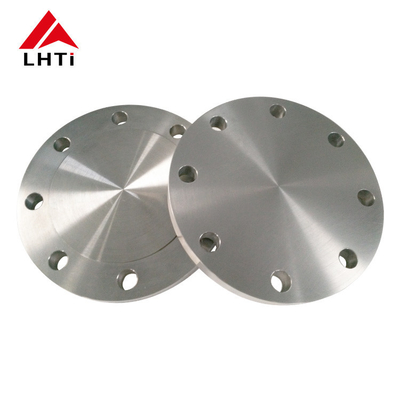

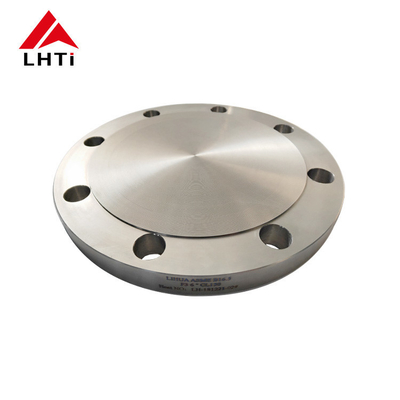

ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ ক্লাস 150 গ্রেড 2 গ্রেড 5 পাইপলাইন সিস্টেমের জন্য উত্থাপিত মুখ BLRF

3. ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ ক্লাস 150 এর গ্রেড

টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জতাদের শক্তি, হালকা ওজন এবং চমৎকার জারা প্রতিরোধের কারণে পাইপ সিস্টেমে সাধারণত ব্যবহৃত হয়। এই ফ্ল্যাঞ্জগুলি বিভিন্ন গ্রেডে পাওয়া যায়,প্রতিটি নির্দিষ্ট অ্যাপ্লিকেশন এবং পরিবেশের জন্য উপযুক্ত.

1. গ্রেড ১ টাইটানিয়ামঃতার উচ্চ নমনীয়তার জন্য পরিচিত, গ্রেড 1 টাইটানিয়াম বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম গ্রেডগুলির মধ্যে সবচেয়ে নরম এবং সবচেয়ে কাঠামোগত।এটি মূলত রাসায়নিক প্রক্রিয়াকরণ শিল্পের মতো পরিবেশে উচ্চতর জারা প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়.

2.

3. গ্রেড ২ টাইটানিয়ামঃএটি সর্বাধিক ব্যবহৃত টাইটানিয়াম গ্রেড। এটি শক্তি এবং নমনীয়তার মধ্যে একটি ভাল ভারসাম্য সরবরাহ করে, চমৎকার জারা প্রতিরোধের সাথে। এটি বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়,পাইপ সিস্টেমের জন্য ফ্ল্যাঞ্জ সহ.

4.

5. ৫ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V):এটি একটি লেগযুক্ত গ্রেড এবং সমস্ত টাইটানিয়াম খাদগুলির মধ্যে সর্বাধিক ব্যবহৃত। এটি খাঁটি টাইটানিয়াম গ্রেডের তুলনায় ফ্ল্যাঞ্জগুলির শক্তি উল্লেখযোগ্যভাবে বৃদ্ধি করে।গ্রেড 5 টাইটানিয়াম উচ্চ শক্তি অ্যাপ্লিকেশন যেখানে উভয় তাপ এবং জারা প্রতিরোধের প্রয়োজন হয় ব্যবহার করা হয়.

6.

7. গ্রেড ৭ টাইটানিয়ামঃচমৎকার ওয়েল্ডেবিলিটি এবং উত্পাদনযোগ্যতার বৈশিষ্ট্যযুক্ত, এই গ্রেডটিতে বর্ধিত ক্ষয় প্রতিরোধের জন্য প্যালাডিয়াম অন্তর্ভুক্ত রয়েছে, বিশেষত হ্রাসকারী অ্যাসিড এবং গরম হ্যালোইডগুলিতে স্থানীয় আক্রমণের বিরুদ্ধে।

8.

9. গ্রেড ১২ টাইটানিয়ামঃএই গ্রেডটি অন্যান্য বাণিজ্যিকভাবে বিশুদ্ধ গ্রেডের তুলনায় উন্নত তাপ প্রতিরোধের এবং শক্তি সরবরাহ করে। এটি ভাল ওয়েল্ডেবিলিটি এবং জারা প্রতিরোধেরও বজায় রাখে।

10.

11. ২৩ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V ELI):এই গ্রেডটি গ্রেড ৫ এর অনুরূপ তবে অতিরিক্ত কম ইন্টারস্টিশিয়াল (ইএলআই) রয়েছে, যা এটিকে উচ্চতর ফাটল অনমনীয়তা এবং উন্নত নমনীয়তার জন্য পছন্দসই করে তোলে।এটা প্রায়ই চিকিৎসা অ্যাপ্লিকেশন ব্যবহার করা হয় এবং সমালোচনামূলক ক্ষেত্রে flanges জন্য উপযুক্ত, উচ্চ-শেষ অ্যাপ্লিকেশন।

4.ASME B16.5 ক্লাস 150 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের স্পেসিফিকেশন

5. ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের সুবিধাঃ

ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জবিভিন্ন শিল্পের চাহিদা পূরণের জন্য বেশ কয়েকটি সুবিধা প্রদান করেঃ

বন্ধ এবং সিলিংঃব্লাইন্ড ফ্ল্যাঞ্জগুলি একটি পাইপ সিস্টেমের শেষ বন্ধ করতে ব্যবহৃত হয়, একটি শক্ত বাধা প্রদান করে যা পাইপলাইন দিয়ে প্রবাহকে বাধা দেয়। এটি রক্ষণাবেক্ষণ, মেরামতের সময় অপরিহার্যবা যখন পাইপলাইনের একটি অংশ ব্যবহার করা হয় নাটাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জগুলি, ASME B16.5 মানগুলির সাথে সামঞ্জস্যপূর্ণ, একটি নিরাপদ বন্ধ এবং কার্যকর সিলিং নিশ্চিত করে, ফুটো বা দূষণের ঝুঁকি হ্রাস করে।

ক্ষয় প্রতিরোধ ক্ষমতাঃটাইটানিয়াম এর অন্তর্নিহিত জারা প্রতিরোধের ASME B16.5 টাইটানিয়াম অন্ধ flanges ক্ষয়কারী পরিবেশে ব্যবহারের জন্য আদর্শ করে তোলে। তারা অ্যাসিড, সমুদ্রের জল এবং অন্যান্য আক্রমণাত্মক পদার্থ থেকে অবক্ষয় প্রতিরোধ,দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করা এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করা।

উচ্চ শক্তি ও ওজন অনুপাতঃস্টিলের তুলনায় টাইটানিয়ামের শক্তি ও ওজন অনুপাত উচ্চতর, যা ফ্ল্যাঞ্জ এবং পাইপিং সিস্টেমের সামগ্রিক ওজন কম রাখার সময় শক্তিশালী পারফরম্যান্সের অনুমতি দেয়।এই বৈশিষ্ট্যটি এমন অ্যাপ্লিকেশনগুলিতে উপকারী যেখানে ওজন হ্রাস গুরুত্বপূর্ণ, যেমন এয়ারস্পেস এবং মেরিন ইন্ডাস্ট্রি।

তাপমাত্রা প্রতিরোধের ক্ষমতাঃটাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ উচ্চ তাপমাত্রায় তাদের যান্ত্রিক বৈশিষ্ট্য এবং জারা প্রতিরোধের বজায় রাখে,রাসায়নিক প্রক্রিয়াকরণের মতো শিল্পে উচ্চ তাপমাত্রার অ্যাপ্লিকেশনের জন্য তাদের উপযুক্ত করে তোলে, পেট্রোকেমিক্যালস, এবং বিদ্যুৎ উৎপাদন।

জৈব সামঞ্জস্যতাঃঅন্যান্য টাইটানিয়াম উপাদানগুলির মতো, এএসএমই বি 16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জগুলি জৈব সামঞ্জস্যপূর্ণ এবং অ-বিষাক্ত, যা তাদের ফার্মাসিউটিক্যাল, খাদ্য প্রক্রিয়াকরণ,এবং চিকিৎসা শিল্প যেখানে পণ্য বিশুদ্ধতা এবং নিরাপত্তা অপরিহার্য.

দীর্ঘায়ু ও স্থায়িত্ব: টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জগুলি সময়ের সাথে সাথে দুর্দান্ত স্থায়িত্ব এবং অবনতির প্রতিরোধের প্রস্তাব দেয়, অন্যান্য উপকরণগুলির তুলনায় দীর্ঘতর পরিষেবা জীবন নিশ্চিত করে।এই স্থায়িত্ব প্রতিস্থাপন ফ্রিকোয়েন্সি এবং সংশ্লিষ্ট downtime হ্রাস, যা সামগ্রিকভাবে খরচ-কার্যকারিতা বৃদ্ধিতে অবদান রাখে।

অ্যাপ্লিকেশনের বহুমুখিতাঃASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জগুলি বহুমুখী এবং রাসায়নিক প্রক্রিয়াকরণ, তেল এবং গ্যাস পরিশোধন, এয়ারস্পেস, সামুদ্রিক,এবং চিকিৎসা সরঞ্জাম উৎপাদন.

রক্ষণাবেক্ষণের সহজতা:টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জগুলি তাদের জারা প্রতিরোধের এবং স্থায়িত্বের কারণে ইনস্টল এবং রক্ষণাবেক্ষণ করা তুলনামূলকভাবে সহজ।রক্ষণাবেক্ষণের এই সহজতা অপারেশনাল ব্যাঘাত হ্রাস এবং কম জীবনচক্র খরচ অনুবাদ করে.

6টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের প্যাকেজ

মরিচা প্রতিরোধ

• ভিসিআই (ভোলটাইল ক্ষয় প্রতিরোধক) আবরণঃ টাইটানিয়াম ফ্ল্যাঞ্জএই উপাদানটি একটি রাসায়নিক বাষ্প মুক্তি দেয় যা ধাতব পৃষ্ঠের উপর একটি প্রতিরক্ষামূলক স্তর গঠন করে।
• গ্রীস বা তেল লেপঃবিশেষ করে দীর্ঘ দূরত্ব অতিক্রম করার সময় বা দীর্ঘ সময়ের জন্য সংরক্ষণ করার সময় ফ্ল্যাঞ্জের পৃষ্ঠকে রক্ষা করার জন্য একটি হালকা স্তর গ্রীস বা তেল প্রয়োগ করা যেতে পারে।

শারীরিক সুরক্ষা

• বুদবুদ আবরণ বা ফোমঃপ্রতিটি ফ্ল্যাঞ্জ সাধারণত পরিবহনের সময় আঘাতের বিরুদ্ধে মোচড় দেওয়ার জন্য বুদবুদ আবরণে আবৃত হয় বা ফেনা দ্বারা বেষ্টিত হয়।
• কার্ডবোর্ড বিভাজক:যখন একাধিক ফ্ল্যাঞ্জ এক বাক্সে প্যাক করা হয়, তখন কার্ডবোর্ড বিভাজকগুলি ব্যবহার করা হয় যাতে তারা একে অপরকে স্পর্শ করে এবং সম্ভাব্য স্ক্র্যাচিং বা ক্ষতিগ্রস্থ হতে বাধা দেয়।

শক্তিশালী বাইরের প্যাকেজিং

• কাঠের বাক্স বা প্লাইউড বক্স: টাইটানিয়াম ফ্ল্যাঞ্জপ্রায়শই কাঠের বাক্স বা প্লাইউড বক্সগুলিতে প্রেরণ করা হয়, যা যান্ত্রিক ক্ষতির বিরুদ্ধে শক্তিশালী সুরক্ষা প্রদান করে এবং স্ট্যাকযোগ্য, সহজতর এবং নিরাপদ হ্যান্ডলিং সহজ করে।
• প্যালেটিজেশনঃবড় অর্ডারের জন্য, ফ্ল্যাঞ্জগুলি প্যালেটিজ করা যেতে পারে। প্রতিটি প্যালেট সাধারণত হ্যান্ডলিং এবং শিপিংয়ের সময় বাক্স বা ক্যাসেটগুলিকে সুরক্ষিত করার জন্য সংকুচিত হয়।

জলরোধী

• প্লাস্টিকের পাতঃবিশেষ করে আর্দ্র বা ভিজা পরিবেশে আর্দ্রতা থেকে রক্ষা করার জন্য বাইরের ক্যাসেট বা বাক্সগুলি প্রায়শই ঘন প্লাস্টিকের শীট দিয়ে আচ্ছাদিত হয়।

লেবেলিং এবং ডকুমেন্টেশন

• পরিষ্কার লেবেলঃপ্রতিটি প্যাকেজ পরিষ্কারভাবে হ্যান্ডলিং নির্দেশাবলী, অংশ সংখ্যা, এবং সঠিক হ্যান্ডলিং নিশ্চিত এবং ট্র্যাকিং সহজ করার জন্য গন্তব্য বিবরণ সঙ্গে লেবেল করা হয়।
•
• গুণমান নিশ্চিতকরণ নথিপত্রঃগুণমানের শংসাপত্র, উপাদান পরীক্ষার প্রতিবেদন এবং সম্মতি শংসাপত্রগুলি প্রায়শই প্যাকেজিংয়ে অন্তর্ভুক্ত থাকে বা শিল্পের মানগুলির সাথে ট্র্যাকযোগ্যতা এবং সম্মতি নিশ্চিত করার জন্য পৃথকভাবে সরবরাহ করা হয়।

7টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ পরিদর্শন

ভিজ্যুয়াল টেস্টিং (ভিটি):এটিতে ফাটল, পোরোসিটি বা অনুপযুক্ত ওয়েল্ড প্রোফাইলের মতো কোনও দৃশ্যমান ত্রুটি সনাক্ত করার জন্য ওয়েল্ড এবং ফ্ল্যাঞ্জের পৃষ্ঠটি চাক্ষুষভাবে পরিদর্শন করা জড়িত।

আল্ট্রাসোনিক টেস্টিং (ইউটি):এই কৌশলটি উপাদানটির অভ্যন্তরীণ ত্রুটিগুলি যেমন ফাঁকা, অন্তর্ভুক্তি বা ফাটলগুলি সনাক্ত করতে উচ্চ-ফ্রিকোয়েন্সির শব্দ তরঙ্গ ব্যবহার করে। এটি টাইটানিয়াম ওয়েডের আরও পুরু বিভাগগুলির জন্য বিশেষভাবে কার্যকর।

রেডিওগ্রাফিক টেস্টিং (RT):এই পদ্ধতিটি জাল এবং ফ্ল্যাঞ্জের অভ্যন্তরীণ কাঠামোর চিত্র তৈরি করতে এক্স-রে বা গামা রশ্মি ব্যবহার করে। এটি অভ্যন্তরীণ ত্রুটি সনাক্তকরণ এবং জালের গুণমান মূল্যায়নের জন্য কার্যকর।

চৌম্বকীয় কণা পরীক্ষা (এমটি):এমটি ব্যবহার করা হয় ফেরোম্যাগনেটিক উপকরণগুলিতে পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের ত্রুটি সনাক্ত করতে। তবে, টাইটানিয়াম ফেরোম্যাগনেটিক না হওয়ায়,এই পদ্ধতিটি প্রযোজ্য হতে পারে না যদি না কাছাকাছি চৌম্বকীয় উপকরণ বা লেপ আছে যা চৌম্বকীকরণ করা যেতে পারে.

পেনট্রেন্ট টেস্টিং/ডাই পেনট্রেন্ট (পিটি):এই পদ্ধতিতে ছোট ছোট ফাটল, পোরোসিটি এবং ফুটো সনাক্ত করতে উপযোগী।

এডি কারেন্ট টেস্টিং (ইটি):ইটি টাইটানিয়ামের মতো পরিবাহী উপকরণগুলিতে পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের ত্রুটিগুলি সনাক্ত করতে ইলেক্ট্রোম্যাগনেটিক অনুঘটক ব্যবহার করে। এটি ক্ষয়, ফাটল এবং উপাদান বৈশিষ্ট্যগুলির বৈচিত্র্য সনাক্ত করতে উপযোগী।

অ্যাকোস্টিক ইমিশন (এই):এইতে স্ট্রেসযুক্ত উপাদান থেকে শব্দের নির্গমন পর্যবেক্ষণ করা জড়িত যা ফাটল বা ফুটোর মতো ত্রুটির ইঙ্গিতকারী পরিবর্তনগুলি সনাক্ত করতে পারে। এটি জোড়া এবং বেস উপাদান উভয়ই পরিদর্শন করতে পারে।
