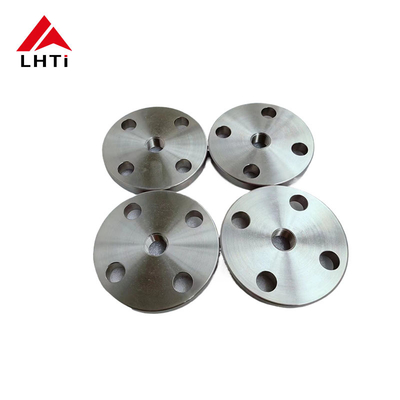

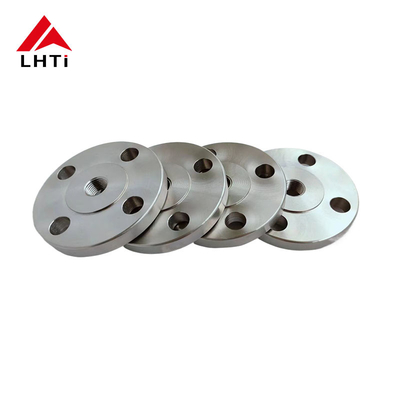

DIN 2503 টাইটানিয়াম প্লেট স্লিপ অন ফ্ল্যাঞ্জ Gr2 Gr5 Gr7 PN40 PLRF উত্থাপিত মুখ / ফ্ল্যাট মুখ ফ্ল্যাঞ্জ প্লেট পাইপলাইন সিস্টেমের জন্য

2. ডিআইএন 2503 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের গ্রেড

গ্রেড ১ টাইটানিয়ামঃতার উচ্চ নমনীয়তার জন্য পরিচিত, গ্রেড 1 টাইটানিয়াম বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম গ্রেডগুলির মধ্যে সবচেয়ে নরম এবং সবচেয়ে কাঠামোগত।এটি মূলত রাসায়নিক প্রক্রিয়াকরণ শিল্পের মতো পরিবেশে উচ্চতর জারা প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়.

গ্রেড ২ টাইটানিয়ামঃএটি সর্বাধিক ব্যবহৃত টাইটানিয়াম গ্রেড। এটি শক্তি এবং নমনীয়তার মধ্যে একটি ভাল ভারসাম্য সরবরাহ করে, চমৎকার জারা প্রতিরোধের সাথে। এটি বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়,পাইপ সিস্টেমের জন্য ফ্ল্যাঞ্জ সহ.

৫ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V):এটি একটি লেগযুক্ত গ্রেড এবং সমস্ত টাইটানিয়াম খাদগুলির মধ্যে সর্বাধিক ব্যবহৃত। এটি খাঁটি টাইটানিয়াম গ্রেডের তুলনায় ফ্ল্যাঞ্জগুলির শক্তি উল্লেখযোগ্যভাবে বৃদ্ধি করে।গ্রেড 5 টাইটানিয়াম উচ্চ শক্তি অ্যাপ্লিকেশন যেখানে উভয় তাপ এবং জারা প্রতিরোধের প্রয়োজন হয় ব্যবহার করা হয়.

গ্রেড ৭ টাইটানিয়ামঃচমৎকার ওয়েল্ডেবিলিটি এবং উত্পাদনযোগ্যতার বৈশিষ্ট্যযুক্ত, এই গ্রেডটিতে বর্ধিত ক্ষয় প্রতিরোধের জন্য প্যালাডিয়াম অন্তর্ভুক্ত রয়েছে, বিশেষত হ্রাসকারী অ্যাসিড এবং গরম হ্যালোইডগুলিতে স্থানীয় আক্রমণের বিরুদ্ধে।

গ্রেড ১২ টাইটানিয়ামঃএই গ্রেডটি অন্যান্য বাণিজ্যিকভাবে বিশুদ্ধ গ্রেডের তুলনায় উন্নত তাপ প্রতিরোধের এবং শক্তি সরবরাহ করে। এটি ভাল ওয়েল্ডেবিলিটি এবং জারা প্রতিরোধেরও বজায় রাখে।

২৩ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V ELI):এই গ্রেডটি গ্রেড ৫ এর অনুরূপ তবে অতিরিক্ত কম ইন্টারস্টিশিয়াল (ইএলআই) রয়েছে, যা এটিকে উচ্চতর ফাটল অনমনীয়তা এবং উন্নত নমনীয়তার জন্য পছন্দসই করে তোলে।এটা প্রায়ই চিকিৎসা অ্যাপ্লিকেশন ব্যবহার করা হয় এবং সমালোচনামূলক ক্ষেত্রে flanges জন্য উপযুক্ত, উচ্চ-শেষ অ্যাপ্লিকেশন।

• টাইটানিয়ামঃ টাইটানিয়ামের ক্ষয় প্রতিরোধ ক্ষমতা বিশেষ করে সমুদ্রের জল, ক্লোরাইড এবং অক্সিডাইজিং অ্যাসিডের মতো আক্রমণাত্মক পরিবেশে ব্যতিক্রমী।এটি একটি প্রতিরক্ষামূলক অক্সাইড স্তর গঠন করে যা তার জারা প্রতিরোধ ক্ষমতা বাড়ায়.
• স্টেইনলেস স্টীলঃ স্টেইনলেস স্টীলও ভাল ক্ষয় প্রতিরোধের প্রস্তাব দেয়, তবে টাইটানিয়ামের পরিমাণে নয়।ক্ষয়কারী পরিবেশে উন্নত সুরক্ষার জন্য অতিরিক্ত লেপ বা চিকিত্সার প্রয়োজন হতে পারে.
• কার্বন ইস্পাতঃ কার্বন ইস্পাত ক্ষয়প্রাপ্তির জন্য সংবেদনশীল, বিশেষ করে আর্দ্র বা অ্যাসিডিক অবস্থার মধ্যে, এবং সুরক্ষার জন্য লেপ বা খাদ প্রয়োজন।
• ইনকোনেলঃ ইনকোনেল খাদগুলি উচ্চ তাপমাত্রা এবং চাপের শর্ত সহ চরম পরিবেশে অক্সিডেশন এবং জারা প্রতিরোধের জন্য চমৎকার প্রতিরোধ ক্ষমতা সরবরাহ করে।

3.DIN2502 PN16 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের স্পেসিফিকেশন

4কেন আমরা অ্যাপ্লিকেশন মধ্যে টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ চয়ন?

টাইটানিয়াম প্লেট ফ্ল্যাঞ্জবিভিন্ন শিল্পে প্রধানত তাদের অনন্য বৈশিষ্ট্য এবং সুবিধার কারণে বেছে নেওয়া হয় যা তাদের নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে অন্যান্য উপকরণগুলি কার্যকরভাবে সম্পাদন করতে পারে না।

টাইটানিয়াম অসাধারণ ক্ষয় প্রতিরোধ ক্ষমতা প্রদর্শন করে, বিশেষ করে সমুদ্রের জল, রাসায়নিক প্রক্রিয়াকরণ এবং সামুদ্রিক অ্যাপ্লিকেশনগুলির মতো আক্রমণাত্মক পরিবেশে।এই জারা প্রতিরোধ ক্ষমতা সরঞ্জামগুলির জীবনকাল বাড়াতে সাহায্য করে এবং রক্ষণাবেক্ষণের খরচ হ্রাস করে.

টাইটানিয়ামের উচ্চ শক্তি-ও-ওজনের অনুপাত রয়েছে, যা এটিকে স্টেইনলেস স্টিল বা অ্যালুমিনিয়াম খাদের মতো অন্যান্য ধাতুগুলির তুলনায় উল্লেখযোগ্যভাবে শক্তিশালী করে তোলে।এয়ারস্পেসে এই বৈশিষ্ট্য খুবই গুরুত্বপূর্ণ।, সামুদ্রিক, এবং অটোমোবাইল শিল্প যেখানে ওজন সাশ্রয় অত্যন্ত গুরুত্বপূর্ণ।

টাইটানিয়াম জৈবসম্মত এবং অ-বিষাক্ত, যা এটিকে মেডিকেল ইমপ্লান্ট যেমন অস্থিচিকিত্সা ইমপ্লান্ট এবং অস্ত্রোপচারের যন্ত্রগুলির জন্য আদর্শ করে তোলে।এটি মানবদেহের সাথে ভালভাবে সংহত হয় এবং প্রতিকূল প্রতিক্রিয়াগুলির ঝুঁকিকে কমিয়ে দেয়.

​টাইটানিয়াম উচ্চ তাপমাত্রায় তার যান্ত্রিক বৈশিষ্ট্য বজায় রাখে, যা তাপ স্থিতিশীলতা প্রয়োজন যেখানে অ্যাপ্লিকেশন জন্য উপযুক্ত।এর মধ্যে রয়েছে উচ্চ তাপ সহ বায়ুবিদ্যুৎ উপাদান এবং শিল্প প্রক্রিয়া.

​টাইটানিয়াম একটি নিম্ন তাপ প্রসারণ সহগ, স্টেইনলেস স্টীল অনুরূপ আছে। এই সম্পত্তি বিভিন্ন তাপমাত্রা অবস্থার মধ্যে মাত্রিক স্থিতিশীলতা বজায় রাখতে সাহায্য করে,সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা নিশ্চিত করা.

​টাইটানিয়াম তার স্থায়িত্ব এবং দীর্ঘ সেবা জীবন জন্য পরিচিত, এমনকি কঠোর অপারেটিং অবস্থার মধ্যে।অন্যান্য উপাদানগুলির তুলনায় এর উচ্চতর প্রাথমিক খরচ সত্ত্বেও.

টাইটানিয়াম প্লেট ফ্ল্যাঞ্জগুলি এমন শিল্পগুলিতে পছন্দ করা হয় যেখানে তাদের বৈশিষ্ট্যগুলির অনন্য সংমিশ্রণ অপরিহার্য, যেমন এয়ারস্পেস, রাসায়নিক প্রক্রিয়াকরণ, নিষ্কাশন উদ্ভিদ এবং অফশোর তেল প্ল্যাটফর্ম।

5. টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের বিভিন্ন মুখের ধরন:

উঁচু মুখ (আরএফ) ফ্ল্যাঞ্জঃ

1. ডিজাইনঃ

   • উত্থাপিত পৃষ্ঠঃ একটি উত্থাপিত মুখের ফ্ল্যাঞ্জের মধ্যে পাইপের ব্যাসের চেয়ে সামান্য বড় ড্রিলযুক্ত গর্তের চারপাশে একটি ছোট অংশ রয়েছে। এটি ফ্ল্যাঞ্জের পৃষ্ঠের উপরে একটি ক্রম (বা উত্থাপিত মুখ) তৈরি করে।
   • সিলিং পৃষ্ঠঃ উত্থাপিত মুখটি প্রাথমিক সিলিং পৃষ্ঠ হিসাবে কাজ করে যেখানে গ্যাসকেটটি বিশ্রাম নেয়। এটি জমাকরণ ফ্ল্যাঞ্জের বিরুদ্ধে সংকুচিত হলে এটি একটি শক্ত সিল সরবরাহ করে।

2. উপকারিতা:

   • উন্নত সিলিংঃ উত্থাপিত মুখের নকশা সিলিংয়ের কার্যকারিতা উন্নত করে, একটি ছোট এলাকায় সিলিংয়ের সংকোচনকে কেন্দ্রীভূত করে।
   • সুরক্ষাঃ উত্থাপিত মুখটি হ্যান্ডলিং এবং ইনস্টলেশনের সময় ক্ষতি থেকে ফ্ল্যাঞ্জ পৃষ্ঠকে রক্ষা করতে সহায়তা করে।

3. অ্যাপ্লিকেশনঃ

   • সাধারণঃ স্ট্যান্ডার্ড শিল্প অ্যাপ্লিকেশনগুলিতে উত্থাপিত মুখের ফ্ল্যাঞ্জগুলি আরও সাধারণ যেখানে একটি নির্ভরযোগ্য এবং ফুটো মুক্ত সিলিং অপরিহার্য।
   • চাপ রেটিংঃ উচ্চ চাপ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত কারণ উত্থাপিত মুখটি গ্যাসকেটের আরও ভাল সংকোচনের অনুমতি দেয়।

ফ্ল্যাট ফেস (এফএফ) ফ্ল্যাঞ্জঃ

1. ডিজাইনঃ

   • মসৃণ পৃষ্ঠঃ ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলির একটি সমতল বা মসৃণ পৃষ্ঠ রয়েছে যা কোনও প্রসারিত বা খাঁজটির চারপাশে উত্থাপিত অঞ্চল নেই।
   • সিলিং পৃষ্ঠঃ সিলিংটি সরাসরি ফ্ল্যাঞ্জের সমতল পৃষ্ঠের উপর গ্যাসকেট স্থাপন করে অর্জন করা হয়।

2. উপকারিতা:

   • সারিবদ্ধ করার সহজতাঃ সমতল মুখের ফ্ল্যাঞ্জগুলি সমাবেশের সময় সারিবদ্ধ করা সহজ কারণ কোনও উত্থাপিত পৃষ্ঠের সাথে লড়াই করার দরকার নেই।
   • স্থান সঞ্চয়ঃ তারা Raised Face ফ্ল্যাঞ্জের তুলনায় কম স্থান প্রয়োজন, যা সংকীর্ণ ইনস্টলেশনে সুবিধাজনক হতে পারে।

3. অ্যাপ্লিকেশনঃ

   • বিশেষায়িতঃ ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি সাধারণত কম চাপ এবং অ-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে সিলিংয়ের প্রয়োজনীয়তা কম কঠোর।
   • বিশেষ গ্যাসকেটঃ সঠিক সিলিং নিশ্চিত করার জন্য বিশেষ গ্যাসকেট (যেমন পুরো মুখের গ্যাসকেট) প্রয়োজন হতে পারে যা ফ্ল্যাঞ্জের পুরো মুখটি coverেকে দেয়।

উঁচু বা সমতল মুখের মধ্যে কোনটি বেছে নেবেন:

• চাপ এবং সিলিং প্রয়োজনীয়তাঃ উচ্চ চাপের অ্যাপ্লিকেশনগুলির জন্য উচ্চতর মুখের ফ্ল্যাঞ্জগুলি পছন্দ করা হয় যেখানে একটি নির্ভরযোগ্য সিলিং সমালোচনামূলক।ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি কম চাপের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত বা যেখানে স্থান সীমাবদ্ধতা একটি উদ্বেগ.

• গ্যাসেট নির্বাচনঃ গ্যাসেটের পছন্দ (যেমন রিং টাইপ বা পুরো মুখ) ফ্ল্যাঞ্জের মুখোমুখি টাইপ (আরএফ বা এফএফ) এবং সিলিং অখণ্ডতার জন্য অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে।

6. টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের মান

AFNOR NF E29-200-1: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ফ্ল্যাঞ্জগুলির জন্য ফরাসি মান।

এএসএমই এএনএসআই বি১৬।5: আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স (এএসএমই) পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির জন্য মান। এটি উত্তর আমেরিকা এবং আন্তর্জাতিকভাবে ব্যবহৃত টাইটানিয়াম ফ্ল্যাঞ্জগুলিকে কভার করে।

AWWA C207: আমেরিকান ওয়াটার ওয়ার্কস অ্যাসোসিয়েশনের (AWWA) স্টিল পাইপ ফ্ল্যাঞ্জগুলির জন্য ওয়াটার ওয়ার্কস পরিষেবা, টাইটানিয়াম ফ্ল্যাঞ্জগুলি সহ জল চিকিত্সার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত।

BS1560, BS 4504, BS 10: টাইটানিয়াম উপাদান সহ পাইপ ফ্ল্যাঞ্জ এবং বোল্টিংয়ের জন্য ব্রিটিশ মান।

আইএসও ৭০০৫-১ঃ টাইটানিয়াম ফ্ল্যাঞ্জ সহ ধাতব ফ্ল্যাঞ্জের জন্য আন্তর্জাতিক মানকরণ সংস্থা (আইএসও) মান।

এমএসএস এসপি ৪৪: স্টিল পাইপলাইন ফ্ল্যাঞ্জের জন্য ভ্যালভ এবং ফিটিং ইন্ডাস্ট্রির মানের নির্মাতার স্ট্যান্ডার্ডাইজেশন সোসাইটি (এমএসএস) । এতে টাইটানিয়াম ফ্ল্যাঞ্জ অন্তর্ভুক্ত রয়েছে।

AS2129: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ফ্ল্যাঞ্জের জন্য অস্ট্রেলিয়ান মান।

CSA Z245.12: টাইটানিয়াম উপাদান সহ ইস্পাত পাইপ ফ্ল্যাঞ্জের জন্য কানাডিয়ান মান।

DIN2573, DIN2576, DIN2501, DIN2502: টাইটানিয়াম ফ্ল্যাঞ্জের বিভিন্ন প্রকার এবং মাত্রা জুড়ে ফ্ল্যাঞ্জের জন্য জার্মান স্ট্যান্ডার্ড (DIN) ।

EN1092-1, EN1759-1: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ফ্ল্যাঞ্জগুলির জন্য ইউরোপীয় মান (EN) ।

JIS B2220: টাইটানিয়াম ফ্ল্যাঞ্জ সহ ইস্পাত পাইপের ফ্ল্যাঞ্জের জন্য জাপানি শিল্প মান (JIS) ।

ইউএনআই ২২৭৬, ইউএনআই ২২৭৭, ইউএনআই ২২৭৮, ইউএনআই ৬০৮৯, ইউএনআই ৬০৯০: টাইটানিয়াম উপাদান সহ পাইপ ফ্ল্যাঞ্জের জন্য ইতালীয় মান (ইউএনআই) ।

7. DIN2503 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

• পাইপলাইন নির্মাণ:পাইপলাইনের অংশগুলিকে একত্রিত করতে ব্যবহৃত হয়, তরল পরিবহনের সময় নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে।
• শোধনাগার ও পেট্রোকেমিক্যাল প্ল্যান্ট:প্রসেসিং ইউনিটগুলিতে সংযোগকারী পাত্রে, রিঅ্যাক্টর এবং তাপ এক্সচেঞ্জারগুলিতে ইনস্টল করা হয়, যেখানে ক্ষয়কারী রাসায়নিকের প্রতিরোধের প্রয়োজনীয়তা রয়েছে।
• অফশোর প্ল্যাটফর্মঃসামুদ্রিক পরিবেশ এবং কঠোর আবহাওয়া অবস্থার প্রতিরোধের জন্য অফশোর ড্রিলিং প্ল্যাটফর্ম এবং উত্পাদন প্ল্যাটফর্মে ব্যবহৃত হয়।
• গ্যাস প্রক্রিয়াকরণ সুবিধাঃঅপারেশনাল অখণ্ডতা এবং নিরাপত্তা বজায় রাখার জন্য কম্প্রেসার, পাম্প এবং ভালভগুলিতে ব্যবহৃত হয়।
