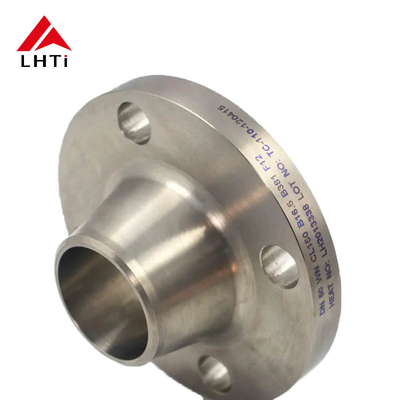

ক্লাস 150 ASME B16.5 টাইটানিয়াম Gr2 Gr5 Gr7 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি পাইপলাইন ব্যবহারের জন্য উত্থাপিত মুখ RF

ক্লাস 150 ASME B16.5 টাইটানিয়াম Gr2 Gr5 Gr7 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি পাইপলাইন ব্যবহারের জন্য উত্থাপিত মুখ RF

1. এএসএমই বি ১৬.৫ টাইটানিয়াম ফ্ল্যাঞ্জ

ASME B16.5 হল ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির জন্য আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স (ASME) দ্বারা উন্নত একটি ব্যাপকভাবে স্বীকৃত মান।এই স্ট্যান্ডার্ড 1/2 ইঞ্চি থেকে 24 ইঞ্চি এবং 150 থেকে 2500 পিএসআই থেকে চাপের রেটিংগুলির জন্য ফ্ল্যাঞ্জগুলিকে কভার করেASME B16.5 অনুযায়ী তৈরি টাইটানিয়াম ফ্ল্যাঞ্জগুলি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে টাইটানিয়ামের ব্যতিক্রমী ক্ষয় প্রতিরোধের, শক্তি এবং হালকা ওজনের বৈশিষ্ট্যগুলি অপরিহার্য।

2.ক্লাস ১৫০ টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের স্পেসিফিকেশন

টেকনিক্যাল প্যারামিটারঃ

3টাইটানিয়াম ফ্ল্যাঞ্জ ব্যবহারের সুবিধা

দৃঢ় ও নির্ভরযোগ্য সংযোগ

• উন্নত শক্তিঃ একটি ওয়েল্ড নেক ফ্ল্যাঞ্জের নকশা, যার কোপযুক্ত ঘাড়টি ধীরে ধীরে পাইপে স্থানান্তরিত হয়, একটি শক্তিশালী, বিরামবিহীন সংযোগ সরবরাহ করে।এই কোপিং যৌথ উপর চাপ ঘনত্ব যতটা সম্ভব হ্রাস এবং পাইপ থেকে flange থেকে চাপ এবং চাপ একটি মসৃণ স্থানান্তর নিশ্চিত.
• কোন স্ট্রেস রিজার্স নেইঃ ঘাড় থেকে ফ্ল্যাঞ্জ পর্যন্ত অবিচ্ছিন্ন কোপিংয়ের কারণে, সোল্ডারটি স্ট্রেস রিজার্স গঠনের পক্ষে কম ঝুঁকিপূর্ণ, চাপের অধীনে ব্যর্থতার ঝুঁকি হ্রাস করে।

উন্নত ফুটো প্রতিরোধের

• মসৃণ রূপান্তরঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জের ধীরে ধীরে রূপান্তর একটি মসৃণ অভ্যন্তরীণ খাঁজ নিশ্চিত করে, যা ঘূর্ণিঝড়কে কমিয়ে দেয় এবং ফুটো হওয়ার সম্ভাবনা হ্রাস করে।এই মসৃণতা উচ্চ চাপ বা উচ্চ তাপমাত্রা সিস্টেমে বিশেষভাবে গুরুত্বপূর্ণ যেখানে ফুটো গুরুতর নিরাপত্তা এবং অপারেশন পরিণতি হতে পারে.
• চাপ বিতরণঃ নকশাটি চাপের আরও ভাল বিতরণকে অনুমতি দেয়, বিশেষত সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে যেখানে ফুটো বিপজ্জনক বা ব্যয়বহুল হবে।

সহজ রক্ষণাবেক্ষণ

• পুনরায় ব্যবহারযোগ্যতাঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জগুলি অনেক ক্ষেত্রে পুনরায় ব্যবহার করা যেতে পারে কারণ ফ্ল্যাঞ্জ এবং পাইপ একসাথে ওয়েল্ড করা হয় যাতে প্রয়োজন হলে সহজেই কাটা এবং পুনরায় ওয়েল্ড করা যায়।এটি এমন সিস্টেমে বিশেষভাবে মূল্যবান যেখানে বছরের পর বছর ধরে বিচ্ছিন্ন এবং পুনরায় একত্রিত করা প্রয়োজন হতে পারে.
• ব্যর্থ হওয়ার সম্ভাবনা কমঃ শক্তিশালী সংযোগ এবং ক্লান্তির উচ্চ প্রতিরোধের কারণে, ওয়েল্ড নেকের ফ্ল্যাঞ্জগুলির সাধারণত দীর্ঘায়ু থাকে এবং কম ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন হয়।

অ্যাপ্লিকেশনের বহুমুখিতা

• বিভিন্ন চাপ রেটিংঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জগুলি বিভিন্ন চাপ রেটিংগুলিতে আসে, যা তাদের নিম্ন চাপ থেকে উচ্চ চাপের সিস্টেম পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
• বিভিন্ন আকার এবং উপকরণগুলিতে অভিযোজিতঃ এগুলি বিভিন্ন পাইপ আকার এবং উপকরণ সহ সিস্টেমে ব্যবহার করা যেতে পারে, যা এগুলিকে উচ্চ তাপমাত্রা সহ অনেক শিল্প অ্যাপ্লিকেশনগুলির জন্য বহুমুখী করে তোলে,উচ্চ চাপ, এবং ক্ষয়কারী পরিবেশ।
• ওয়েল্ডিং বিকল্পের বিভিন্নতাঃ ওয়েল্ডিং নেকের ফ্ল্যাঞ্জের নকশা বিভিন্ন ধরণের ওয়েল্ডিং পদ্ধতির অনুমতি দেয়, যেমন বুট ওয়েল্ডিং বা সকেট ওয়েল্ডিং,অ্যাপ্লিকেশনের নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে.

কঠোর পরিবেশে আরও বেশি স্থায়িত্ব

• ক্ষয় প্রতিরোধেরঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জগুলি প্রায়শই এমন উপকরণ থেকে তৈরি করা হয় যা ক্ষয় প্রতিরোধী (যেমন, স্টেইনলেস স্টিল, খাদ স্টিল বা বিশেষায়িত লেপ) ।এটি তাদের কঠোর পরিবেশে ব্যবহারের জন্য আদর্শ করে তোলে, রাসায়নিক কারখানা, সামুদ্রিক সিস্টেম এবং তেল ও গ্যাস পাইপলাইন সহ।
• উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ প্রতিরোধেরঃ তারা কাঠামোগত অখণ্ডতা হ্রাস না করে উচ্চ অপারেটিং তাপমাত্রা এবং চাপ সহ্য করতে পারে,বিদ্যুৎকেন্দ্রে গুরুত্বপূর্ণ অ্যাপ্লিকেশনের জন্য তাদের উপযুক্ত করে তোলা, শোধনাগার, এবং অন্যান্য শিল্প যেখানে চরম অবস্থা সাধারণ।

ক্লান্তি ও চাপ কমাতে পারে

• মসৃণ প্রবাহ পথঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জের কোপিং ডিজাইন নিশ্চিত করে যে পাইপের চাপ এবং চাপ সমানভাবে বিতরণ করা হয়, সময়ের সাথে ক্লান্তির ঝুঁকি হ্রাস করে।এটি উচ্চ চাপ অ্যাপ্লিকেশন যেখানে কম্পন জন্য আদর্শ ঢালাই ঘাড় flanges তোলেতাপীয় প্রসার বা যান্ত্রিক চাপ উদ্বেগজনক।
• স্ট্রেস কনসেন্ট্রেশন দূর করেঃ অন্যান্য ফ্ল্যাঞ্জগুলির বিপরীতে যা ধারালো কোণ বা আকস্মিক রূপান্তর থাকতে পারে, ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি স্ট্রেস কনসেন্ট্রেশন পয়েন্টগুলি দূর করে,পরিবর্তনশীল লোড এবং অবস্থার অধীনে সংযোগকে আরও টেকসই করে তোলা.

আরও ভাল সমন্বয় এবং ফিটনেস

• সুনির্দিষ্ট সারিবদ্ধতাঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জের নকশা নিশ্চিত করে যে পাইপ এবং ফ্ল্যাঞ্জ সঠিকভাবে সারিবদ্ধ হয়, যার ফলে আরও সুনির্দিষ্ট এবং শক্তিশালী ওয়েল্ড হয়।এই ইনস্টলেশনের সময় সারিবদ্ধতা সমস্যা সম্ভাবনা হ্রাস এবং একটি ভাল সামগ্রিক সীল নিশ্চিত করে.

4. বিভিন্ন টাইটানিয়াম গ্রেড

বাণিজ্যিকভাবে বিশুদ্ধ (সিপি) টাইটানিয়াম গ্রেড

বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়াম গ্রেডগুলি হ'ল যা অন্য উপাদানগুলির ন্যূনতম পরিমাণ ধারণ করে। এই গ্রেডগুলির দুর্দান্ত ক্ষয় প্রতিরোধ ক্ষমতা রয়েছে তবে তাদের শক্তি টাইটানিয়াম খাদের তুলনায় কম.এগুলি সাধারণত এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে জারা প্রতিরোধের প্রাথমিক উদ্বেগ

গ্রেড ১ (সিপি-১):

• রচনাঃ ~ ৯৯.৫% খাঁটি টাইটানিয়াম, অল্প পরিমাণে অক্সিজেন, লোহা, কার্বন এবং অন্যান্য অমেধ্য।
• বৈশিষ্ট্যঃ দুর্দান্ত ক্ষয় প্রতিরোধের, উচ্চ নমনীয়তা, এবং গঠনযোগ্যতা। এই গ্রেড বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম গ্রেডগুলির মধ্যে সবচেয়ে নরম এবং সবচেয়ে নমনীয়।
• অ্যাপ্লিকেশনঃ সামুদ্রিক পরিবেশ, রাসায়নিক প্রক্রিয়াকরণ, এবং উচ্চ ক্ষয় প্রতিরোধের এবং কম শক্তি প্রয়োজন অ্যাপ্লিকেশন।

গ্রেড ২ (সিপি-২):

• রচনাঃ ~৯৯.২% খাঁটি টাইটানিয়াম।
• বৈশিষ্ট্যঃ ক্ষয় প্রতিরোধের এবং শক্তির একটি ভারসাম্য প্রদান করে। এটি বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়ামের সর্বাধিক ব্যবহৃত গ্রেড এবং গ্রেড 1 এর চেয়ে শক্তিশালী।
• অ্যাপ্লিকেশনঃ রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক, এবং চিকিৎসা অ্যাপ্লিকেশন। এটি আক্রমণাত্মক পরিবেশে চাপ জাহাজ, তাপ এক্সচেঞ্জার এবং ট্যাংকগুলিতেও ব্যবহৃত হয়।

গ্রেড ৩ (সিপি-৩):

• রচনাঃ ~৯৯% খাঁটি টাইটানিয়াম।
• বৈশিষ্ট্যঃ গ্রেড ২ এর তুলনায় উচ্চতর শক্তি, তবে এখনও ভাল ক্ষয় প্রতিরোধের এবং গঠনযোগ্যতা সরবরাহ করে। নিম্ন গ্রেডের তুলনায় এটি চাপ এবং ক্লান্তি প্রতিরোধী।
• প্রয়োগঃ রাসায়নিক এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণ, এয়ারস্পেস উপাদান, এবং অন্যান্য উচ্চ-শক্তি, জারা প্রতিরোধী অ্যাপ্লিকেশন।

গ্রেড ৪ (সিপি-৪):

• রচনাঃ ~ ৯৮.৫% খাঁটি টাইটানিয়াম।
• বৈশিষ্ট্যঃ বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়াম গ্রেডগুলির মধ্যে সর্বোচ্চ শক্তি, তবে এখনও দুর্দান্ত ক্ষয় প্রতিরোধের বজায় রাখে। এটি নিম্ন গ্রেডগুলির তুলনায় কম গঠনযোগ্য।
• অ্যাপ্লিকেশনঃ সামুদ্রিক, এয়ারস্পেস এবং রাসায়নিক প্রক্রিয়াকরণের মতো উচ্চ-শক্তি অ্যাপ্লিকেশন যেখানে শক্তি এবং জারা প্রতিরোধের উভয়ই প্রয়োজন।

টাইটানিয়াম খাদ

টাইটানিয়াম খাদ সাধারণত বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম থেকে শক্তিশালী এবং অ্যালুমিনিয়াম, ভ্যানাডিয়াম, মলিবডেনাম এবং অন্যান্যের মতো খাদ উপাদান যুক্ত করে উত্পাদিত হয়।এই মিশ্রণগুলি উচ্চতর শক্তিতে উচ্চতর অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, ভাল পরিধান প্রতিরোধের, এবং অন্যান্য যান্ত্রিক বৈশিষ্ট্য প্রয়োজন।

গ্রেড ৫ (Ti-6Al-4V):

• রচনাঃ ৯০% টাইটানিয়াম, ৬% অ্যালুমিনিয়াম, ৪% ভ্যানাডিয়াম।
• বৈশিষ্ট্যঃ এটি উচ্চ শক্তি, চমৎকার জারা প্রতিরোধের এবং ভাল ওয়েল্ডেবিলিটির কারণে এটি সর্বাধিক ব্যবহৃত টাইটানিয়াম খাদ।এটি খাঁটি টাইটানিয়াম চেয়ে ভাল শক্তি আছে এবং ভাল formability রাখে.
• অ্যাপ্লিকেশনঃ এয়ারস্পেস, অটোমোটিভ, মেডিকেল ইমপ্লান্ট (যেমন জয়েন্ট প্রতিস্থাপন), এবং সামুদ্রিক অ্যাপ্লিকেশন।

গ্রেড ৯ (টি-৩এল-২.৫ ভি):

• গঠনঃ ৯০.৫% টাইটানিয়াম, ৩% অ্যালুমিনিয়াম, ২.৫% ভ্যানাডিয়াম।
• বৈশিষ্ট্যঃ এই খাদটি খাঁটি টাইটানিয়ামের চেয়ে শক্তিশালী এবং ভাল ওয়েল্ডেবল। এটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে শক্তি এবং জারা প্রতিরোধের সংমিশ্রণের প্রয়োজন হয়,কিন্তু এই খাদটি গ্রেড ৫ এর চেয়ে হালকা এবং আরো নমনীয়.
• অ্যাপ্লিকেশনঃ এয়ারস্পেস, অটোমোটিভ এবং শিল্প অ্যাপ্লিকেশন, টিউবিং, ফ্রেম এবং উচ্চ-শক্তি উপাদান সহ।

গ্রেড ১২ (Ti-0.3Mo-0.8Ni):

• রচনাঃ ৮৮.৩% টাইটানিয়াম, ০.৩% মলিবডেনাম, ০.৮% নিকেল।
• বৈশিষ্ট্যঃ গ্রেড ১২ খাঁটি টাইটানিয়াম এবং টাইটানিয়াম খাদের শক্তির মধ্যে ক্ষয় প্রতিরোধের মধ্যে একটি ভারসাম্য প্রদান করে।এটি ভাল ওয়েল্ডযোগ্যতা আছে এবং আক্রমণাত্মক রাসায়নিক পরিবেশে বিশেষভাবে প্রতিরোধী.
• প্রয়োগঃ রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উত্পাদন এবং সামুদ্রিক পরিবেশ, বিশেষত যেখানে ক্ষয় এবং চাপ উভয়ের প্রতিরোধের গুরুত্ব রয়েছে।

গ্রেড ২৩ (Ti-6Al-4V ELI):

• রচনাঃ ৯০% টাইটানিয়াম, ৬% অ্যালুমিনিয়াম, ৪% ভ্যানাডিয়াম (অতি কম ইন্টারস্টিশিয়াল) ।
• বৈশিষ্ট্যঃ এটি অক্সিজেন এবং অন্যান্য অমেধ্যের কম মাত্রার সাথে গ্রেড 5 এর একটি বৈকল্পিক, যা এর ভাঙ্গা দৃঢ়তা এবং ক্লান্তি শক্তি উন্নত করে।এটি বিশেষ করে উচ্চ শক্তি এবং কম interstitials প্রয়োজন অ্যাপ্লিকেশন জন্য উপকারী.
• অ্যাপ্লিকেশনঃ চিকিৎসা ইমপ্লান্ট (যেমন হিপ এবং হাঁটু প্রতিস্থাপন), এয়ারস্পেস, এবং উচ্চ কার্যকারিতা শিল্প অ্যাপ্লিকেশন।

গ্রেড ৭ (Ti-0.15Pd):

• গঠনঃ ৯৯% টাইটানিয়াম ০.১২-০.২৫% প্যালাডিয়াম।
• বৈশিষ্ট্যঃ গ্রেড ৭, গ্রেড ২ এর জারা প্রতিরোধের সাথে আক্রমণাত্মক পরিবেশে, বিশেষ করে অ্যাসিডে জারা প্রতিরোধের সাথে মিলিত।প্যালাডিয়াম যোগ করা এটিকে স্ট্রেস জারা ক্র্যাকিংয়ের প্রতিরোধী করে তোলে এবং এর ওয়েল্ডেবিলিটি উন্নত করে.
• প্রয়োগঃ রাসায়নিক এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণ, বিশেষ করে হাইড্রোক্লোরিক অ্যাসিড এবং অন্যান্য ক্ষয়কারী পরিবেশে।

গ্রেড ১১ (Ti-0.3Pd):

• গঠনঃ ৯৯% টাইটানিয়াম ০.১২-০.২৫% প্যালাডিয়াম।
• বৈশিষ্ট্যঃ গ্রেড 7 এর অনুরূপ কিন্তু সামান্য ভিন্ন প্যালাডিয়াম সামগ্রী সহ, চমৎকার ক্ষয় প্রতিরোধের এবং উন্নত গঠনযোগ্যতা প্রদান করে।
• অ্যাপ্লিকেশনঃ কঠোর রাসায়নিক পরিবেশে ব্যবহৃত হয়, বিশেষত ক্লোর-আলকা পণ্য এবং অন্যান্য শিল্পে যেখানে জারা প্রতিরোধের সর্বাধিক গুরুত্বপূর্ণ।

5আবেদন

এলএইচটিআই টাইটানিয়াম ফ্ল্যাঞ্জ উচ্চ তাপমাত্রা এবং চাপ সহ্য করার জন্য ডিজাইন করা হয়েছে, এটি বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত নির্ভরযোগ্য করে তোলে।এটি উচ্চ মানের টাইটানিয়াম উপাদান যা জারা প্রতিরোধী এবং উচ্চ শক্তি উপলব্ধ করা হয় তৈরি করা হয়. পণ্যটির পৃষ্ঠের চিকিত্সা পলিশিং, স্যান্ডব্লাস্টিং, অ্যানোডাইজিং এবং আরও অনেক কিছু অন্তর্ভুক্ত করে, যা এটিকে টেকসই এবং দীর্ঘস্থায়ী করে তোলে।

পণ্যটি 1 টুকরো ন্যূনতম অর্ডার পরিমাণের সাথে আসে, এবং এটি $ 35 থেকে $ 125 এর দামের পরিসীমাতে পাওয়া যায়।নিরাপদ ডেলিভারি জন্য এটি একটি কাঠের প্যাকেজ মধ্যে প্যাকেজ করা হয় এবং 10 দিনের একটি ডেলিভারি সময় আছেপণ্যের জন্য অর্থ প্রদানের শর্তাবলীতে টি/টি, এল/সি এবং অন্যান্য বিকল্প অন্তর্ভুক্ত রয়েছে।

এলএইচটিআই টাইটানিয়াম ফ্ল্যাঞ্জ বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত, যার মধ্যে রয়েছেঃ

• পাইপলাইনঃ পণ্যটি পাইপলাইন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, তেল এবং গ্যাস পাইপলাইন, জল পাইপলাইন এবং আরও অনেক কিছু সহ। এটি পাইপলাইনের বিভিন্ন বিভাগকে সংযুক্ত করতে সহায়তা করে,তরল প্রবাহের সুষ্ঠুতা নিশ্চিত করা.
• পেট্রোলিয়ামঃ এলএইচটিআই টাইটানিয়াম ফ্ল্যাঞ্জ পেট্রোলিয়াম শিল্পে বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়, যার মধ্যে রয়েছে পরিশোধন, খনন এবং আরও অনেক কিছু।এটি উচ্চ তাপমাত্রা এবং উচ্চ চাপ পরিবেশে ব্যবহারের জন্য উপযুক্ত, যা এটিকে অত্যন্ত নির্ভরযোগ্য করে তোলে।
• রাসায়নিকঃ পণ্যটি রাসায়নিক শিল্পে বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়, যার মধ্যে রয়েছে প্রক্রিয়াজাতকরণ, পরিবহন এবং আরও অনেক কিছু। এটি জারা প্রতিরোধী,এটি ক্ষয়কারী পরিবেশে ব্যবহারের জন্য উপযুক্ত.

এলএইচটিআই টাইটানিয়াম ফ্ল্যাঞ্জ অত্যন্ত নির্ভরযোগ্য এবং বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত। এটি উচ্চ শক্তি এবং স্থায়িত্ব সরবরাহ করে, এটি বিভিন্ন শিল্পের জন্য একটি ব্যয়বহুল সমাধান করে তোলে।যার সরবরাহ ক্ষমতা ১০০০, পণ্যটি বিভিন্ন গ্রাহকের চাহিদা মেটাতে সহজেই পাওয়া যায়।
