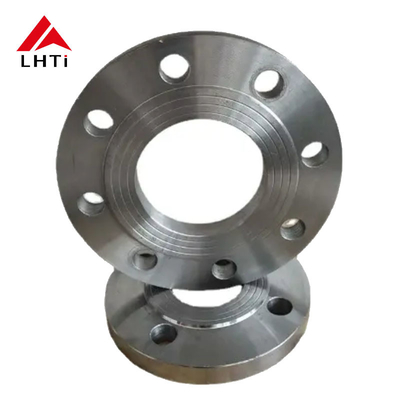

টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ ফ্ল্যাট DIN স্ট্যান্ডার্ড Gr1 Gr2 Gr5 PLRF ফ্ল্যাঞ্জ পাইপ পাইপ সিস্টেমের জন্য ফ্ল্যাঞ্জ প্লেট

টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ ফ্ল্যাট DIN স্ট্যান্ডার্ড Gr1 Gr2 Gr5 PLRF ফ্ল্যাঞ্জ পাইপ পাইপ সিস্টেমের জন্য ফ্ল্যাঞ্জ প্লেট

1টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ ফ্ল্যাট ডিআইএন স্ট্যান্ডার্ডঃ

ডিআইএন স্ট্যান্ডার্ডসঃ ফ্ল্যাঞ্জগুলি জার্মান ইনস্টিটিউট ফর স্ট্যান্ডার্ডাইজেশন (ডিআইএন) স্ট্যান্ডার্ডগুলি মেনে চলে, যা নির্দিষ্ট মাত্রা, উপকরণ,ধারাবাহিকতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য পরীক্ষার পদ্ধতিফ্ল্যাঞ্জের জন্য সর্বাধিক সাধারণ DIN স্ট্যান্ডার্ডগুলির মধ্যে রয়েছে DIN 2573, DIN 2576, DIN 2631, অন্যদের মধ্যে।

ফ্ল্যাট ফ্ল্যাঞ্জঃ ফ্ল্যাট ফ্ল্যাঞ্জের সাধারণত একটি সমতল মুখ বা পৃষ্ঠ থাকে যা জোড়ের ফ্ল্যাঞ্জের সাথে বোল্ট করার জন্য, একটি শক্তিশালী এবং শক্ত সংযোগ তৈরি করে। এটি প্রায়শই নিম্ন-চাপ সিস্টেমে ব্যবহৃত হয়।

2. গ্রেড স্পেসিফিকেশনঃ

গ্রেড ১ (Gr1):

• উপাদানঃ বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়াম (99.5% বিশুদ্ধতা), চমৎকার জারা প্রতিরোধের এবং ভাল ductility প্রদান করে।এটি কম থেকে মাঝারি চাপের সাথে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত এবং যেখানে জারা প্রতিরোধের অগ্রাধিকার রয়েছে.
• অ্যাপ্লিকেশনঃ সাধারণত রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক পরিবেশ এবং কিছু চিকিত্সা অ্যাপ্লিকেশনগুলির মতো অত্যন্ত ক্ষয়কারী পরিবেশে ব্যবহৃত হয়।

গ্রেড ২ (Gr2):

• উপাদানঃ এছাড়াও বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়াম খাদ (99.2% বিশুদ্ধতা), শক্তি, নমনীয়তা, এবং জারা প্রতিরোধের একটি ভাল ভারসাম্য প্রস্তাব।
• অ্যাপ্লিকেশনঃ এয়ারস্পেস, সামুদ্রিক এবং রাসায়নিক শিল্প সহ বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেখানে মাঝারি শক্তি এবং উচ্চ জারা প্রতিরোধের প্রয়োজন।

গ্রেড ৫ (Gr5):

• উপাদানঃ টিআই -6 এল -4 ভি খাদ, যা 6% অ্যালুমিনিয়াম এবং 4% ভ্যানাডিয়াম ধারণ করে। এটি উচ্চ শক্তি এবং চমৎকার জারা প্রতিরোধের কারণে সবচেয়ে ব্যাপকভাবে ব্যবহৃত টাইটানিয়াম খাদ।
• অ্যাপ্লিকেশনঃ গ্রেড 5 টাইটানিয়াম ফ্ল্যাঞ্জগুলি মহাকাশ, চিকিত্সা ইমপ্লান্ট এবং শিল্প পাইপিং সিস্টেমের মতো উচ্চ চাপের পরিবেশে ব্যবহৃত হয়।এর উচ্চ শক্তি ওজনের অনুপাত এই অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ করে তোলে.

পিএলআরএফ ফ্ল্যাঞ্জঃ

• PLRF (প্লেট রিসেড ফেস): এটি একটি ফ্ল্যাঞ্জ টাইপকে বোঝায় যেখানে সিলিং পৃষ্ঠটি একটি শক্ত সিল তৈরির জন্য বোল্ট বৃত্তের উপরে উত্থাপিত হয়। উত্থাপিত মুখটি আরও ভাল সংযোগ তৈরি করতে সহায়তা করে,সিলিং চাপকে এমন জায়গায় কেন্দ্রীভূত করে ফাঁস প্রতিরোধ করা যেখানে ফ্ল্যাঞ্জটি গ্যাসেটের সাথে মিলিত হয়.

পাইপিং সিস্টেমে ব্যবহারঃ

• পাইপিং সিস্টেমের ভূমিকাঃ এই টাইটানিয়াম প্লেট ফ্ল্যাঞ্জগুলি (Gr1, Gr2, Gr5) সাধারণত পাইপের বিভাগগুলি একসাথে সংযুক্ত করতে ব্যবহৃত হয়। এগুলি অন্য পাইপ বিভাগের সংশ্লিষ্ট ফ্ল্যাঞ্জ, একটি ভালভ,অথবা অন্য কোন উপাদানফ্ল্যাঞ্জ এবং গ্যাসকেট একসাথে কাজ করে একটি ফুটো-প্রমাণ সিল নিশ্চিত করতে।
• ক্ষয় প্রতিরোধেরঃ টাইটানিয়াম ক্ষয় প্রতিরোধের জন্য অত্যন্ত প্রতিরোধী, বিশেষ করে আক্রমণাত্মক পরিবেশে, যেমন রাসায়নিক বা সামুদ্রিক সিস্টেম, এই ধরনের অ্যাপ্লিকেশনগুলির জন্য এই ফ্ল্যাঞ্জগুলি আদর্শ করে তোলে।
• শক্তি ও ওজন অনুপাতঃ টাইটানিয়াম এর হালকা প্রকৃতি এটিকে এমন সিস্টেমে সুবিধাজনক করে তোলে যেখানে ওজন হ্রাস করা গুরুত্বপূর্ণ, যেমন এয়ারস্পেস বা উচ্চ-পারফরম্যান্স মেশিনগুলিতে।

3ডিআইএন ফ্ল্যাঞ্জের স্পেসিফিকেশনঃ

ডিআইএন ফ্ল্যাঞ্জগুলি হল জার্মান ইনস্টিটিউট ফর স্ট্যান্ডার্ডাইজেশন (ডাইচস ইনস্টিটিউট ফর নরমিং, সংক্ষিপ্ত DIN) মানগুলির সাথে সামঞ্জস্যপূর্ণ ফ্ল্যাঞ্জ। এই মানগুলি মাত্রা, উপকরণ,এবং ফ্ল্যাঞ্জের পরীক্ষার পদ্ধতি, পাইপলাইন সংযোগে ধারাবাহিকতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।তাদের উচ্চ মানের এবং সুনির্দিষ্ট নকশা কারণে.

ডিআইএন ফ্ল্যাঞ্জগুলি বিভিন্ন ধরণের, প্রতিটি বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। উদাহরণস্বরূপ, ডিআইএন 2573 স্ট্যান্ডার্ড নিম্ন চাপ অ্যাপ্লিকেশনগুলির জন্য ওয়েল্ড নেকের ফ্ল্যাঞ্জগুলি নির্দিষ্ট করে।এই ফ্ল্যাঞ্জগুলির একটি দীর্ঘ ঘাড় রয়েছে যা চাপকে আরও কার্যকরভাবে বিতরণ করে; DIN 2576 স্ট্যান্ডার্ড অন্ধ ফ্ল্যাঞ্জগুলি সংজ্ঞায়িত করে, যা পাইপ বা ভালভের শেষগুলি বন্ধ করতে ব্যবহৃত হয়; DIN 2631 স্ট্যান্ডার্ড ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি নির্দিষ্ট করে (FF),সাধারণত কম চাপের অ্যাপ্লিকেশনের জন্য গ্যাসেটের সাথে ব্যবহৃত হয়; DIN 2632 স্ট্যান্ডার্ড উচ্চতর মুখের ফ্ল্যাঞ্জগুলি (RF) সংজ্ঞায়িত করে, একটি উচ্চতর এলাকা যা গ্যাসকেটের সাথে একটি শক্ত সিলিং তৈরি করতে সহায়তা করে; DIN 2633 স্ট্যান্ডার্ডটি রিং টাইপ জয়েন্ট ফ্ল্যাঞ্জগুলি (RTJ) কভার করে,সাধারণত উচ্চ চাপের সিস্টেমে ব্যবহৃত হয় যার জন্য ধাতব থেকে ধাতব সীল প্রয়োজন.

ডিআইএন ফ্ল্যাঞ্জগুলির মূল স্পেসিফিকেশনগুলির মধ্যে রয়েছেঃ নামমাত্র ব্যাসার্ধ (ডিএন), যা ফ্ল্যাঞ্জের নামমাত্র আকারকে বোঝায় এবং সাধারণত পাইপের অভ্যন্তরীণ ব্যাসের সাথে মিলে যায়, উদাহরণস্বরূপ,DN50 50mm অভ্যন্তরীণ ব্যাসার্ধ সঙ্গে একটি পাইপ জন্য একটি flange নির্দেশ করে; চাপের রেটিং, যা একটি ফ্ল্যাঞ্জের সর্বোচ্চ চাপকে বোঝায়, যা উপাদান এবং ফ্ল্যাঞ্জের আকার দ্বারা নির্ধারিত হয়; বোল্ট সার্কেল ব্যাসার্ধ (BCD),বোল্ট গর্ত কেন্দ্র মাধ্যমে বৃত্তাকার ব্যাসার্ধ- বোল্ট হোলের সংখ্যা, যা সাধারণত ফ্ল্যাঞ্জের আকারের উপর নির্ভর করে 4 থেকে 12 এর মধ্যে থাকে; বোল্ট হোলের আকার, বোল্ট হোলগুলির ব্যাসার্ধ, যা ইনস্টলেশনের জন্য ব্যবহৃত বোল্টগুলির সাথে মিলতে হবে;ফ্ল্যাঞ্জের বেধ, যা চাপের নাম এবং আকারের উপর নির্ভর করে; মুখের ধরণ, যা গ্যাসকেটের সাথে যোগাযোগ করে এমন ফ্ল্যাঞ্জের পৃষ্ঠকে বোঝায়, সমতল মুখ (এফএফ), উত্থাপিত মুখ (আরএফ), বা রিং টাইপ জয়েন্ট (আরটিজে) তে উপলব্ধ,ফ্ল্যাঞ্জের ধরন অনুযায়ী; এবং বাইরের ব্যাসার্ধ, ফ্ল্যাঞ্জের সর্বোচ্চ ব্যাসার্ধ।

ডিআইএন ফ্ল্যাঞ্জগুলি বিভিন্ন উপকরণ থেকে তৈরি করা হয়, সাধারণত কার্বন ইস্পাত, স্টেইনলেস স্টিল, খাদ ইস্পাত, টাইটানিয়াম এবং নিকেল খাদ সহ।উপাদান নির্বাচন অ্যাপ্লিকেশন নির্দিষ্ট প্রয়োজনীয়তা উপর নির্ভর করেউদাহরণস্বরূপ, DIN 17100 কার্বন ইস্পাত ফ্ল্যাঞ্জের জন্য প্রযোজ্য, DIN 17440 স্টেইনলেস স্টিল ফ্ল্যাঞ্জের জন্য প্রযোজ্য এবং DIN 50304 খাদ ইস্পাত ফ্ল্যাঞ্জের জন্য প্রযোজ্য।

ডিআইএন ফ্ল্যাঞ্জগুলি তাদের পিএন (চাপের রেটিং) দ্বারা শ্রেণীবদ্ধ করা হয়, যা একটি ফ্ল্যাঞ্জের সর্বোচ্চ চাপকে প্রতিরোধ করতে পারে। সাধারণ চাপের রেটিংগুলির মধ্যে পিএন 6 (সর্বোচ্চ চাপ 6 বার),PN 10 (সর্বোচ্চ চাপ 10 বার), PN 16 (সর্বোচ্চ চাপ 16 বার), PN 25 (সর্বোচ্চ চাপ 25 বার), PN 40 (সর্বোচ্চ চাপ 40 বার), এবং PN 63 এবং PN 100 এর মতো উচ্চতর রেটিং, উচ্চ চাপ সিস্টেমের জন্য উপযুক্ত।

ফ্ল্যাঞ্জের মুখগুলি বিভিন্ন ধরণেরও রয়েছে, যেমন ফ্ল্যাট ফেস (এফএফ), উত্থাপিত মুখ (আরএফ) এবং রিং-টাইপ জয়েন্ট (আরটিজে), যা সিলিং নিশ্চিত করার জন্য গ্যাসকেটগুলির সাথে একত্রে ব্যবহৃত হয়।অ্যাপ্লিকেশন উপর নির্ভর করে ফ্ল্যাঞ্জ মুখের টাইপ পছন্দ গুরুত্বপূর্ণ.

উপরন্তু, DIN ফ্ল্যাঞ্জগুলির নকশাটি বোল্ট এবং গ্যাসকেটের সমন্বয়ের জন্য প্রয়োজনীয়তাও বিবেচনা করে। বোল্টগুলি বোল্টের গর্তগুলির আকারের সাথে মিলতে হবে,সাধারণত উচ্চ-শক্তির ইস্পাত বা স্টেইনলেস স্টীল থেকে তৈরি করা হয় যাতে সিলিং এবং বন্ধন নিশ্চিত করা যায়; ফ্ল্যাঞ্জ-টু-ফ্ল্যাঞ্জ সিলিং নিশ্চিত করতে গ্যাসকেট ব্যবহার করা হয় এবং সাধারণ গ্যাসকেট উপকরণগুলির মধ্যে রয়েছে রাবার, গ্রাফাইট, পিটিএফই (পলিটেট্রাফ্লুওরোথিলিন) এবং ধাতব উপকরণ,কাজের শর্ত এবং মাধ্যমের বৈশিষ্ট্য অনুযায়ী.

অবশেষে, ডিআইএন ফ্ল্যাঞ্জগুলিতে সাধারণত তাদের পৃষ্ঠের উপর গুরুত্বপূর্ণ তথ্য চিহ্নিত করা হয়, যেমন প্রস্তুতকারকের লোগো, উপাদান গ্রেড, চাপ রেটিং, মাত্রা, নামমাত্র ব্যাসার্ধ (ডিএন),গুণমান এবং ট্র্যাকযোগ্যতা নিশ্চিত করার জন্য DIN স্ট্যান্ডার্ড নম্বরএছাড়াও, ডিআইএন ফ্ল্যাঞ্জগুলি উত্পাদনের সময় চাপ পরীক্ষা, উপাদান পরীক্ষা এবং মাত্রা পরিদর্শন সহ কঠোর মানের পরীক্ষার মধ্য দিয়ে যায়,তারা প্রত্যাশিত প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে.

ডিআইএন স্ট্যান্ডার্ড মেনে চলার মাধ্যমে, নির্মাতারা বিশ্বব্যাপী ফ্ল্যাঞ্জের ধারাবাহিক মান নিশ্চিত করতে পারে,বিভিন্ন নির্মাতার ফ্ল্যাঞ্জগুলি একে অপরের সাথে নিখুঁতভাবে ফিট করে এবং বিভিন্ন শিল্প পাইপিং সিস্টেমের চাহিদা পূরণ করে.

4. DIN2501 PN40 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের স্পেসিফিকেশন

5টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জের উপকারিতা:

উচ্চ শক্তি-ওভার-ওভার অনুপাতঃ টাইটানিয়াম হালকা ও শক্তিশালী উভয়ই, যা শক্তি বজায় রেখে পাইপিং সিস্টেমের সামগ্রিক ওজন হ্রাস করার জন্য এটি কার্যকর করে তোলে।

উচ্চতর ক্ষয় প্রতিরোধেরঃ টাইটানিয়াম বিশেষত আক্রমণাত্মক এবং উচ্চ তাপমাত্রার পরিবেশে কার্যকর, যেমন রাসায়নিক, সামুদ্রিক এবং মহাকাশ অ্যাপ্লিকেশনগুলিতে পাওয়া যায়।

স্থায়িত্ব এবং দীর্ঘায়ুঃ টাইটানিয়াম ফ্ল্যাঞ্জগুলির ক্ষয়, স্কেলিং এবং পরিধানের প্রতিরোধের দক্ষতার কারণে দীর্ঘ পরিষেবা জীবন রয়েছে, যার ফলে কম ঘন ঘন রক্ষণাবেক্ষণ এবং প্রতিস্থাপন হয়।

উচ্চ তাপমাত্রা প্রতিরোধের ক্ষমতাঃ টাইটানিয়াম বিভিন্ন তাপমাত্রায় কাজ করতে পারে।এটি বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত.

সিউমলেস এবং স্ট্রং ওয়েডসঃ ওয়েড নেকের নকশা নিশ্চিত করে যে ফ্ল্যাঞ্জ এবং পাইপের মধ্যে সংযোগটি শক্তিশালী এবং চাপের ঘনত্ব এড়ানোর জন্য একটি মসৃণ রূপান্তর সরবরাহ করে।
