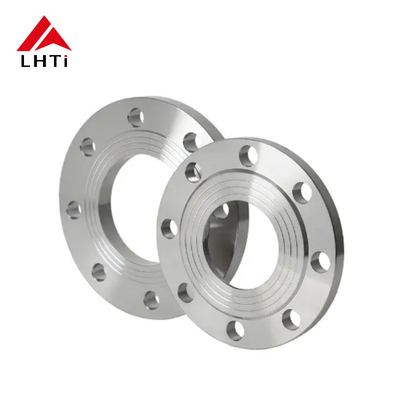

টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ ASME B16.5 SO ফ্ল্যাঞ্জ ক্লাস 300 SORF জল সরবরাহ ব্যবস্থাপনার জন্য

টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ ASME B16.5 SO ফ্ল্যাঞ্জ ক্লাস 300 SORF জল সরবরাহ ব্যবস্থাপনার জন্য

1টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের প্রবর্তনঃ

ASME B16.5 SO ফ্ল্যাঞ্জ Gr1 Gr2 Gr5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ ক্লাস 300 SORF হল একটি ফ্ল্যাঞ্জ যা ASME B16.5 মান অনুযায়ী ডিজাইন করা হয়েছে, যা শিল্প পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।এই ফ্ল্যাঞ্জ টাইটানিয়াম খাদ থেকে তৈরি করা হয়, যার মধ্যে তিনটি গ্রেড রয়েছেঃ গ্রেড 1, গ্রেড 2 এবং গ্রেড 5। গ্রেড 1 এবং গ্রেড 2 বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম, দুর্দান্ত ক্ষয় প্রতিরোধের প্রস্তাব দেয়, যা তাদের ক্ষয়কারী পরিবেশে উপযুক্ত করে তোলে।Gr5 একটি টাইটানিয়াম খাদ যা অ্যালুমিনিয়াম এবং ভ্যানাডিয়াম ধারণ করে, উচ্চতর শক্তির সাথে, এয়ারস্পেস এবং রাসায়নিক প্রক্রিয়াকরণ শিল্পের মতো আরও চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য আদর্শ। ফ্ল্যাঞ্জটি 300 শ্রেণীর রেটযুক্ত, যার অর্থ এটি 300 পিএসআই পর্যন্ত চাপ সহ্য করতে পারে,এটিকে মাঝারি থেকে উচ্চ চাপের সিস্টেমের জন্য উপযুক্ত করে তোলে.

এসও (স্লিপ-অন) নকশাটি ফ্ল্যাঞ্জকে পাইপের উপরে স্লিপ করার অনুমতি দেয় এবং এটি পাইপের অভ্যন্তর এবং বাইরের উভয় ক্ষেত্রেই ওয়েল্ডিংয়ের মাধ্যমে সুরক্ষিত থাকে। এই নকশাটি ইনস্টলেশন এবং সারিবদ্ধকরণকে সহজ করে তোলে,সাধারণত নিম্নচাপ সিস্টেমে ব্যবহৃত হয় অথবা দ্রুত ইনস্টলেশনের প্রয়োজন হয়. এসওআরএফ (স্লিপ-অন রাইজড ফেস) ফ্ল্যাঞ্জের উচ্চতর সিলিং পৃষ্ঠকে বোঝায়, যা গ্যাসকেটের সাথে একটি নিরাপদ সিলিং নিশ্চিত করে এবং ফুটো হওয়ার ঝুঁকি হ্রাস করে,যা উচ্চ চাপ সিস্টেমে বিশেষভাবে গুরুত্বপূর্ণ.

এই টাইটানিয়াম ফ্ল্যাঞ্জ উচ্চ ক্ষয় প্রতিরোধের এবং শক্তি প্রয়োজন অ্যাপ্লিকেশন জন্য আদর্শ, বিশেষ করে জল চিকিত্সা এবং জল সরবরাহ সিস্টেমের মধ্যে,যেখানে এটি পানির ক্ষয়কারী উপাদানগুলির কার্যকরভাবে প্রতিরোধ করতে পারেএছাড়াও, টাইটানিয়ামের হালকা ওজন এবং স্থায়িত্ব এটিকে রাসায়নিক, ফার্মাসিউটিক্যাল, সামুদ্রিক এবং অফশোর প্ল্যাটফর্মগুলির মতো শিল্পে ব্যাপকভাবে ব্যবহৃত করে। সামগ্রিকভাবে, ASME B16।5 SO ফ্ল্যাঞ্জ Gr1 Gr2 Gr5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ ক্লাস 300 এসওআরএফ এমন সিস্টেমগুলির জন্য একটি আদর্শ ফ্ল্যাঞ্জ যা উচ্চ সিলিং কর্মক্ষমতা প্রয়োজন, ক্ষয় প্রতিরোধের, এবং স্থায়িত্ব, বিশেষ করে জল সরবরাহ ব্যবস্থাপনা সিস্টেমে।

2.তাপমাত্রাASME B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের স্পেসিফিকেশনঃ

3ANSI B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জের সুবিধাঃ

ক্ষয় প্রতিরোধের ক্ষমতাঃ টাইটানিয়াম সমুদ্রের জল, অ্যাসিডিক রাসায়নিক এবং উচ্চ তাপমাত্রার তরলগুলির মতো কঠোর পরিবেশে ক্ষয় প্রতিরোধের জন্য উচ্চতর প্রতিরোধের ক্ষমতা রাখে।

হালকা ওজনঃ ইস্পাতের মতো অন্যান্য উপকরণ থেকে তৈরি ফ্ল্যাঞ্জগুলির তুলনায় কম ওজন, হ্যান্ডলিং, পরিবহন এবং ইনস্টলেশনকে সহজ করে তোলে।

স্থায়িত্বঃ পরিধান, ক্ষয় এবং জারা প্রতিরোধের জন্য চমৎকার, ন্যূনতম রক্ষণাবেক্ষণের সাথে একটি দীর্ঘ জীবনকাল নিশ্চিত করে।

উচ্চ শক্তিঃ উচ্চ চাপ এবং উচ্চ তাপমাত্রা সিস্টেমে একটি নির্ভরযোগ্য সংযোগ সরবরাহ করে।

ব্যয়-কার্যকর ইনস্টলেশনঃ স্লিপ-অন ডিজাইন অন্যান্য ধরণের ফ্ল্যাঞ্জের তুলনায় দ্রুততর, আরও অর্থনৈতিক ইনস্টলেশনের অনুমতি দেয়।

ওয়েল্ডেবিলিটিঃ ওয়েল্ডে সহজ, পাইপিং সিস্টেমের সাথে একটি শক্তিশালী এবং টেকসই সংযোগ সরবরাহ করে।

4. টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের প্যাকেজঃ

মরিচা প্রতিরোধ

ভিসিআই (ভাসমান জারা প্রতিরোধক) আবরণঃ টাইটানিয়াম ফ্ল্যাঞ্জগুলি ট্রানজিট চলাকালীন কোনও পৃষ্ঠের জারা রোধ করতে ভিসিআই কাগজে আবৃত হয়।এই উপাদানটি একটি রাসায়নিক বাষ্প মুক্তি দেয় যা ধাতব পৃষ্ঠের উপর একটি প্রতিরক্ষামূলক স্তর গঠন করে.

গ্রীস বা তেল লেপঃ বিশেষ করে দীর্ঘ দূরত্বের উপর পরিবহন বা দীর্ঘ সময়ের জন্য সংরক্ষণের সময় ফ্ল্যাঞ্জ পৃষ্ঠতল রক্ষা করার জন্য একটি হালকা স্তর গ্রীস বা তেল প্রয়োগ করা যেতে পারে।

শারীরিক সুরক্ষা

বুদ্বুদ আবরণ বা ফোমঃ প্রতিটি ফ্ল্যাঞ্জ সাধারণত পরিবহনের সময় ধাক্কা থেকে রক্ষা করার জন্য বুদ্বুদ আবরণে আবৃত বা ফোম দ্বারা বেষ্টিত হয়।

কার্ডবোর্ড বিভাজকঃ যখন একাধিক ফ্ল্যাঞ্জ এক বাক্সে প্যাক করা হয়, তখন কার্ডবোর্ড বিভাজক ব্যবহার করা হয় যাতে তারা একে অপরকে স্পর্শ করে এবং সম্ভাব্য স্ক্র্যাচিং বা ক্ষতিগ্রস্থ হতে বাধা দেয়।

শক্তিশালী বাইরের প্যাকেজিং

কাঠের বাক্স বা পেইডউড বক্সঃ টাইটানিয়াম ফ্ল্যাঞ্জগুলি প্রায়শই কাঠের বাক্স বা পেইডউড বক্সগুলিতে প্রেরণ করা হয় যা যান্ত্রিক ক্ষতির বিরুদ্ধে শক্তিশালী সুরক্ষা প্রদান করে এবং স্ট্যাকযোগ্য হয়,সহজতর এবং নিরাপদ হ্যান্ডলিং সহজতর.

প্যালেটিজেশনঃ বড় অর্ডারের জন্য, ফ্ল্যাঞ্জগুলি প্যালেটিজ করা যেতে পারে। প্রতিটি প্যালেট সাধারণত হ্যান্ডলিং এবং শিপিংয়ের সময় বাক্স বা ক্রেটগুলিকে সুরক্ষিত করার জন্য সংকুচিত-ঘূর্ণিত হয়।

জলরোধী

প্লাস্টিকের শীটঃ বিশেষ করে আর্দ্র বা ভিজা পরিবেশে আর্দ্রতা থেকে রক্ষা করার জন্য বাইরের ক্যাসেট বা বাক্সগুলি প্রায়শই ঘন প্লাস্টিকের শীট দিয়ে আচ্ছাদিত হয়।

লেবেলিং এবং ডকুমেন্টেশন

পরিষ্কার লেবেলিংঃ প্রতিটি প্যাকেজ পরিষ্কারভাবে হ্যান্ডলিং নির্দেশাবলী, অংশ নম্বর, এবং সঠিক হ্যান্ডলিং নিশ্চিত এবং ট্র্যাকিং সহজ করার জন্য গন্তব্য বিবরণ সঙ্গে লেবেল করা হয়।

গুণমান নিশ্চিতকরণ ডকুমেন্টেশনঃ গুণমানের শংসাপত্র, উপাদান পরীক্ষার রিপোর্ট,এবং সম্মতি শংসাপত্রগুলি প্রায়শই প্যাকেজিংয়ে অন্তর্ভুক্ত থাকে বা পৃথকভাবে সরবরাহ করা হয় যাতে শিল্পের মানগুলির সাথে সনাক্তযোগ্যতা এবং সম্মতি নিশ্চিত করা যায়.

5. ASME B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জের মূল বৈশিষ্ট্যঃ

ANSI B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ হল ANSI/ASME B16.5 স্ট্যান্ডার্ড অনুযায়ী নির্মিত পাইপ ফ্ল্যাঞ্জের একটি প্রকার,শিল্প পরিবেশে ব্যাপকভাবে ব্যবহৃত হয় যেখানে জারা প্রতিরোধের এবং শক্তি অপরিহার্যএটি টাইটানিয়াম খাদ (যেমন Gr1, Gr2, বা Gr5) থেকে তৈরি, যা বিশেষ করে রাসায়নিক, সমুদ্রের জল, বা উচ্চ তাপমাত্রা সঙ্গে পরিবেশে চমৎকার জারা প্রতিরোধের প্রস্তাব।Gr1 এবং Gr2 বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম, উচ্চ জারা প্রতিরোধের প্রয়োজন অ্যাপ্লিকেশন জন্য উপযুক্ত, যখন Gr5 একটি টাইটানিয়াম খাদ যা অ্যাপ্লিকেশন যেখানে আরো শক্তি প্রয়োজন জন্য উচ্চতর শক্তি প্রদান করে।

এই ফ্ল্যাঞ্জটি স্লিপ-অন টাইপ হিসাবে ডিজাইন করা হয়েছে, যার মানে এটি পাইপের উপর স্লাইড করে এবং অভ্যন্তরীণ এবং বাইরের উভয় পক্ষের উপর ঝালাই করে সংযুক্ত করা হয়, এটি ইনস্টল করা সহজ করে তোলে,বিশেষ করে নিম্ন ও মাঝারি চাপের সিস্টেমে. রাইজড ফেস ডিজাইন সিলিং পৃষ্ঠের আয়তন বৃদ্ধি করে, যা সিলিং পারফরম্যান্সকে উন্নত করতে সহায়তা করে এবং ফুটো হওয়ার ঝুঁকি হ্রাস করে,বিশেষ করে উচ্চ চাপের সিস্টেমে বা এমন অ্যাপ্লিকেশনে যেখানে টাইট সিলিং প্রয়োজন.

ANSI B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ সাধারণত বিভিন্ন চাপের রেটিংগুলিতে আসে, যেমন ক্লাস 150, 300, 600, বিভিন্ন চাপের অবস্থার প্রয়োজনীয়তা পূরণ করতে।একটি ক্লাস 300 ফ্ল্যাঞ্জ 300 psi চাপ পর্যন্ত প্রতিরোধ করতে পারেতদুপরি, টাইটানিয়ামের হালকা ও উচ্চ শক্তির বৈশিষ্ট্যগুলি এটিকে কঠোর ওজন প্রয়োজনীয়তার ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত করে, যেমন এয়ারস্পেস বা অফশোর প্ল্যাটফর্ম।

ফ্ল্যাঞ্জের জারা প্রতিরোধের ক্ষমতা এটিকে কঠোর পরিবেশে অত্যন্ত টেকসই করে তোলে, যেমন সমুদ্রের জল চিকিত্সা, পেট্রোকেমিক্যাল, এবং ফার্মাসিউটিক্যাল শিল্প,কার্যকরভাবে সরঞ্জাম সেবা জীবন প্রসারিতটাইটানিয়াম খাদের দুর্দান্ত পরিধান প্রতিরোধের এবং উচ্চ তাপমাত্রা প্রতিরোধের ফলে এটি তাপমাত্রা ওঠানামা সহ্য করতে পারে, রক্ষণাবেক্ষণের খরচ এবং প্রতিস্থাপনের ঘনত্ব হ্রাস করে।এইভাবে দীর্ঘমেয়াদী অপারেশন উপর তার নির্ভরযোগ্যতা বৃদ্ধি.

সহজ ইনস্টলেশন এই ফ্ল্যাঞ্জের একটি প্রধান সুবিধা। এর স্লিপ-অন ডিজাইন অন্যান্য ধরণের ফ্ল্যাঞ্জের তুলনায় ইনস্টলেশন প্রক্রিয়াকে সহজ করে তোলে,বিশেষ করে সীমিত স্থানে বা দ্রুত ইনস্টলেশন প্রয়োজন এমন পরিস্থিতিতেসামগ্রিকভাবে, ANSI B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষ করে এমন সিস্টেমে যা জারা প্রতিরোধের এবং উচ্চ শক্তির প্রয়োজন,এর চমৎকার ক্ষয় প্রতিরোধের কারণে, উচ্চ শক্তি, ভাল সিলিং কর্মক্ষমতা, এবং ইনস্টলেশন সহজ।
