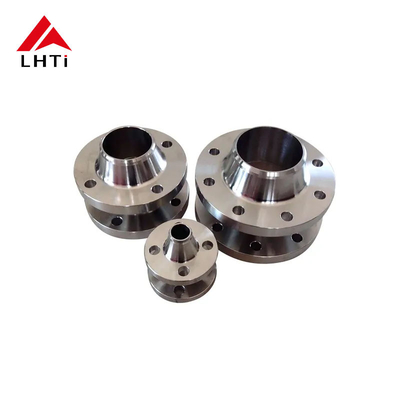

Ti Gr2 Gr5 টাইটানিয়াম ASME B16.5 ওয়েল্ড নেক ফ্ল্যাঞ্জস WNRF ক্লাস 150 পাইপলাইনের জন্য উত্থাপিত মুখ

ASME B16.5 ক্লাস 150 Gr1, Gr2 পাইপ লিফটেড ফেস WNRF পাইপ সিস্টেমের জন্য ওয়েল্ড নেক ফ্ল্যাঞ্জ

আধুনিক পাইপিং সিস্টেমে, ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির গুণমান এবং কার্যকারিতা পুরো সিস্টেমের অখণ্ডতা এবং দীর্ঘায়ু নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে।এই উপাদানগুলির জন্য সর্বাধিক ব্যবহৃত মানগুলির মধ্যে একটি হলএএসএমই বি১৬।5, যা পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির জন্য স্পেসিফিকেশনগুলি সংজ্ঞায়িত করে। এই মানটি প্রকৌশলী, নির্মাতারা এবং প্রকল্পের পরিকল্পনাকারীদের বোঝার এবং বাস্তবায়নের জন্য প্রয়োজনীয়,কারণ এটি বিভিন্ন শিল্প অ্যাপ্লিকেশন জুড়ে সামঞ্জস্য এবং নিরাপত্তা নিশ্চিত করে. এই নিবন্ধে, আমরা গভীরভাবেগ্রেড ১ এবং গ্রেড ২ টাইটানিয়াম ফ্ল্যাঞ্জ, উপর দৃষ্টি নিবদ্ধউঁচু মুখের ওয়েল্ড নেকল ফ্ল্যাঞ্জ (আরএফডব্লিউএন)সঙ্গেক্লাস ১৫০চাপের রেটিং।

1.এএসএমই বি১৬.৫ স্ট্যান্ডার্ডের সারসংক্ষেপ

ASME B16.5 পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির নকশা, মাত্রা, উপকরণ এবং পরীক্ষার প্রয়োজনীয়তা বর্ণনা করে।১/২ ইঞ্চি থেকে ২৪ ইঞ্চিন্যূনতম পাইপ মাপ এবং চাপ শ্রেণীর একটি বিস্তৃত পরিসীমা জুড়ে, 150 শ্রেণী সহ, যা নিম্ন চাপ অ্যাপ্লিকেশনগুলির জন্য সবচেয়ে সাধারণ রেটিংগুলির একটি।

2.উপাদান স্পেসিফিকেশনঃ গ্রেড 1 এবং গ্রেড 2 টাইটানিয়াম

উচ্চ পারফরম্যান্স পাইপিং সিস্টেমের জন্য এই মান অনুযায়ী নির্দিষ্ট দুটি উপাদান হলগ্রেড ১এবংগ্রেড ২টাইটানিয়াম মিশ্রণ। টাইটানিয়াম তার ব্যতিক্রমী শক্তি-ওজনের অনুপাত, জারা প্রতিরোধের এবং উচ্চ তাপমাত্রা সহনশীলতার জন্য পছন্দ করা হয়,এটি সামুদ্রিক এবং রাসায়নিক শিল্পের মতো চাহিদাপূর্ণ পরিবেশের জন্য আদর্শ করে তোলে.

গ্রেড ১ টাইটানিয়াম (বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়াম)

• ক্ষয় প্রতিরোধের: বিশেষ করে নিরপেক্ষ বা সামান্য ক্ষয়কারী পরিবেশে চমৎকার।
• ওয়েল্ডেবিলিটি: স্ট্যান্ডার্ড পদ্ধতিতে সহজে সোল্ডার করা যায়।
• শক্তি: গ্রেড ২ এর চেয়ে কম কিন্তু বেশিরভাগ অ্যাপ্লিকেশনে এখনও চমৎকার পারফরম্যান্স প্রদান করে।

গ্রেড ২ টাইটানিয়াম

• ক্ষয় প্রতিরোধের: বিশেষ করে সমুদ্রের পানি এবং অ্যাসিডিক পরিবেশে ক্ষয় প্রতিরোধের জন্য উচ্চতর।
• শক্তি: গ্রেড 1 এর চেয়ে শক্তিশালী, চাপ-সমৃদ্ধ অ্যাপ্লিকেশনগুলিতে উচ্চতর পারফরম্যান্স সরবরাহ করে।
• অ্যাপ্লিকেশন: রাসায়নিক প্রক্রিয়াকরণ, নিমজ্জন এবং অন্যান্য আক্রমণাত্মক পরিবেশের জন্য আদর্শ।

3.উঁচু মুখের ওয়েল্ড নেকল ফ্ল্যাঞ্জ (WNRF)

দ্যউঁচু মুখের ওয়েল্ড নেকল ফ্ল্যাঞ্জ (আরএফডব্লিউএন)তাদের চমৎকার সিলিং কর্মক্ষমতা এবং উচ্চ শক্তির কারণে পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।উঁচু মুখএকটি সিলিং পৃষ্ঠ তৈরি করে যখন এটি একটি সিলিং পৃষ্ঠের সাথে যুক্ত হয়।এটি বিশেষত অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ যেখানে ফ্ল্যাঞ্জকে উচ্চ চাপ সহ্য করতে হবে বা যেখানে ফুটো সিস্টেমের ব্যর্থতার ফলে হতে পারে.

• RFWN ফ্ল্যাঞ্জের মূল বৈশিষ্ট্য:
  • উঁচু মুখ: ফ্ল্যাঞ্জের শরীরের উপরে একটি ছোট এলাকা উত্থাপিত হয় যা গ্যাসকেটের সাথে আরও ভাল সিলিংয়ের অনুমতি দেয়।
  • ওয়েল্ড নেক: একটি দীর্ঘ ঘাড় যা ধীরে ধীরে ফ্ল্যাঞ্জ থেকে পাইপে স্থানান্তরিত হয়, একটি শক্তিশালী সংযোগ প্রদান করে এবং যৌথের সামগ্রিক শক্তি বাড়ায়।

ক্লাস ১৫০ চাপ রেটিং

ক্লাস ১৫০ এর ফ্ল্যাঞ্জগুলি নিম্ন চাপের অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যার সর্বোচ্চ চাপের নাম১৫০ পিএসআইএগুলি সাধারণত এমন সিস্টেমে ব্যবহৃত হয় যেখানে চাপ তুলনামূলকভাবে কম, এবং নির্ভরযোগ্যতা এবং ফুটো প্রতিরোধের উপর দৃষ্টি নিবদ্ধ করা হয়।

4.ক্লাস ১৫০ এর উঁচু মুখের ওয়েল্ড নেক ফ্ল্যাঞ্জ (RFWN) এর মাত্রা

নীচে একটি টেবিল রয়েছে যাক্লাস ১৫০ উঁচু মুখের ওয়েল্ড ঘাড়ের ফ্ল্যাঞ্জASME B16 অনুযায়ী।5:

5.টাইটানিয়াম ফ্ল্যাঞ্জের উৎপাদন প্রক্রিয়া

টাইটানিয়াম ফ্ল্যাঞ্জগুলি, বিশেষত গ্রেড 1 এবং গ্রেড 2 খাদগুলি তাদের গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য বেশ কয়েকটি সমালোচনামূলক উত্পাদন পদক্ষেপের মধ্য দিয়ে যায়। প্রক্রিয়াটিতে অন্তর্ভুক্ত রয়েছেঃ

• উপকরণ নির্বাচন: অ্যাপ্লিকেশনের উপর ভিত্তি করে উপযুক্ত টাইটানিয়াম গ্রেড (Gr1 বা Gr2) নির্বাচন করা।
• গঠন: টাইটানিয়াম বিললেটগুলি গরম করা হয় এবং কাঠামো বা কাস্টিং কৌশল ব্যবহার করে ফ্ল্যাঞ্জ আকারে গঠিত হয়।
• যন্ত্রপাতি: উচ্চতর মুখ এবং বোল্ট গর্ত সহ সঠিক মাত্রা নিশ্চিত করার জন্য যথার্থ মেশিনিং করা হয়।
• তাপ চিকিত্সা: উভয় গ্রেড 1 এবং গ্রেড 2 টাইটানিয়াম খাদ তাদের যান্ত্রিক বৈশিষ্ট্য উন্নত করার জন্য তাপ চিকিত্সা প্রক্রিয়ার মধ্য দিয়ে যায়।
• সারফেস ফিনিশিং: ফ্ল্যাঞ্জগুলি একটি মসৃণ সমাপ্তি নিশ্চিত করার জন্য পোলিশ করা হয়, বিশেষত উত্থাপিত মুখের উপর, সিলিং কর্মক্ষমতা উন্নত করতে।
• পরিদর্শন ও পরীক্ষা: প্রতিটি ফ্ল্যাঞ্জকে কঠোর মান নিয়ন্ত্রণের শিকার করা হয়, যার মধ্যে কোন অভ্যন্তরীণ ত্রুটি নেই তা নিশ্চিত করার জন্য চাক্ষুষ পরিদর্শন, মাত্রা পরীক্ষা এবং অ-ধ্বংসাত্মক পরীক্ষা অন্তর্ভুক্ত।

6.Gr1 এবং Gr2 টাইটানিয়াম ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

টাইটানিয়াম ফ্ল্যাঞ্জগুলি বিভিন্ন শিল্পে ব্যবহৃত হয়, যার মধ্যে রয়েছেঃ

• সামুদ্রিক শিল্প: এমন অ্যাপ্লিকেশনের জন্য যেখানে সমুদ্রের জলে জারা প্রতিরোধের গুরুত্ব অপরিসীম।
• রাসায়নিক প্রক্রিয়াকরণ: আক্রমণাত্মক রাসায়নিক এবং অ্যাসিড পরিচালনা করে এমন পাইপলাইনগুলির জন্য।
• এয়ারস্পেস: এমন পরিবেশে যেখানে উচ্চ শক্তি-ওজনের অনুপাত প্রয়োজন।
• বিদ্যুৎ কেন্দ্র: উচ্চ তাপমাত্রা এবং উচ্চ চাপ অ্যাপ্লিকেশনের জন্য।

উপসংহারঃ

ASME B16.5 Gr1 এবং Gr2 টাইটানিয়াম পাইপ ফ্ল্যাঞ্জ, বিশেষ করেউঁচু মুখের ওয়েল্ড নেকল ফ্ল্যাঞ্জ (আরএফডব্লিউএন)সঙ্গেক্লাস ১৫০ চাপ, নিম্নচাপ পাইপিং সিস্টেমের জন্য একটি আদর্শ সমাধান প্রদান করে যেখানে নির্ভরযোগ্যতা, জারা প্রতিরোধের এবং শক্তি অপরিহার্য।এবং উত্পাদন প্রক্রিয়া নিশ্চিত করে যে এই flanges একটি দীর্ঘস্থায়ী প্রদান, চ্যালেঞ্জিং পরিবেশে উচ্চ পারফরম্যান্স সংযোগ।

ASME B16.5 মান মেনে চলার মাধ্যমে,প্রকৌশলী এবং নির্মাতারা নিশ্চিত করতে পারেন যে তাদের সিস্টেমগুলি বিভিন্ন শিল্প অ্যাপ্লিকেশন জুড়ে নিরাপত্তা এবং স্থায়িত্ব বজায় রেখে প্রয়োজনীয় পারফরম্যান্স মানদণ্ড পূরণ করে.
