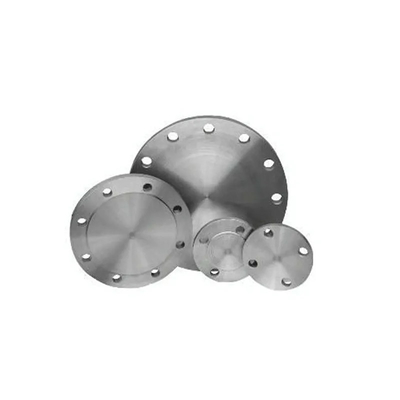

পেশাদার পাইপলাইন অ্যাপ্লিকেশনের জন্য ASME B16.5 ক্লাস 150 উত্থাপিত মুখ BLRF টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ Ti Gr2 Ti Gr5 Ti Gr7

টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ (Ti Gr2, Ti Gr5, Ti Gr7) ASME B16.5 ক্লাস 150 পাইপলাইন অ্যাপ্লিকেশন জন্য উত্থাপিত মুখ BLRF

পণ্যের সংক্ষিপ্ত বিবরণঃ ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ

ASME B16.5 ক্লাস 150 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ হল একটি ধরণের ফ্ল্যাঞ্জ যা ASME B16.5 স্ট্যান্ডার্ড অনুযায়ী তৈরি করা হয়, যা বিশেষভাবে নিম্ন চাপের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এটি বিভিন্ন টাইটানিয়াম গ্রেড যেমন টাইটানিয়াম গ্রেড 2 (টিআই গ্রেড 2) তে পাওয়া যায়, টাইটানিয়াম গ্রেড 5 (Ti Gr5) এবং টাইটানিয়াম গ্রেড 7 (Ti Gr7) নীচে ASME B16.5 ক্লাস 150 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের একটি বিস্তারিত বিবরণ রয়েছেঃ

এএসএমই বি১৬.৫ স্ট্যান্ডার্ডঃ

• পরিধিঃASME B16.5 পাইপ ফ্ল্যাঞ্জ এবং সম্পর্কিত ফিটিংগুলির মাত্রা, সহনশীলতা, উপকরণ, চিহ্নিতকরণ এবং পরীক্ষার পদ্ধতিগুলির জন্য স্পেসিফিকেশনগুলি বর্ণনা করে।
• ক্লাস ১৫০:ক্লাস ১৫০ নামকরণে বোঝা যায় যে ফ্ল্যাঞ্জটি স্ট্যান্ডার্ড পরিবেষ্টিত তাপমাত্রার অবস্থার অধীনে ১৫০ পিএসআই পর্যন্ত চাপের জন্য নামকরণ করা হয়েছে।এই চাপ রেটিং এটি নিম্ন চাপ অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে.

টাইটানিয়াম গ্রেডঃ

• টাইটানিয়াম গ্রেড ২ (Ti Gr2):এই গ্রেডটি বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম (সিপি টাইটানিয়াম), যা এর দুর্দান্ত ক্ষয় প্রতিরোধের, গঠনযোগ্যতা এবং ওয়েল্ডেবিলিটির জন্য পরিচিত।এই বৈশিষ্ট্যগুলির কারণে এটি বিভিন্ন শিল্প খাতে ব্যাপকভাবে ব্যবহৃত হয়.

• টাইটানিয়াম গ্রেড ৫ (Ti Gr5):টিআই-৬এল-৪ভি নামেও পরিচিত, এই টাইটানিয়াম খাদে ৯০% টাইটানিয়াম, ৬% অ্যালুমিনিয়াম এবং ৪% ভ্যানাডিয়াম রয়েছে।এবং রাসায়নিক প্রক্রিয়াকরণ শিল্পের জন্য তার উচ্চ শক্তি, শক্ততা, এবং তাপ প্রতিরোধের।

• টাইটানিয়াম গ্রেড ৭ (Ti Gr7):টাইটানিয়াম গ্রেড ৭-এ সামান্য পরিমাণে প্যালাডিয়াম থাকে (০.১৫%) যা এর ক্ষয় প্রতিরোধ ক্ষমতা বাড়ায়, বিশেষ করে হ্রাস এবং হালকা অক্সিডাইজিং পরিবেশে।এটি রাসায়নিক প্রক্রিয়াকরণ এবং সামুদ্রিক অ্যাপ্লিকেশনগুলির মতো অত্যন্ত ক্ষয়কারী পরিবেশের জন্য এটি একটি আদর্শ উপাদান করে তোলে.

ডিজাইনের বৈশিষ্ট্যঃ

• মুখের ধরনঃব্লাইন্ড ফ্ল্যাঞ্জটি অ্যাপ্লিকেশনটির সিলিংয়ের প্রয়োজনের উপর নির্ভর করে বিভিন্ন ধরণের মুখের সাথে আসতে পারে, যার মধ্যে রয়েছে রাইজড ফেস (আরএফ), ফ্ল্যাট ফেস (এফএফ), বা রিং টাইপ জয়েন্ট (আরটিজে) ।

• মাত্রা:ASME B16.5 স্ট্যান্ডার্ড বাইরের ব্যাসার্ধ (OD), বোল্ট সার্কেল ব্যাসার্ধ (BC), বোল্ট হোল ব্যাসার্ধ (BH), এবং সামগ্রিক বেধ (T) এর মতো মাত্রার জন্য সুনির্দিষ্ট স্পেসিফিকেশন সরবরাহ করে।এই মাত্রা নিশ্চিত করে যে ফ্ল্যাঞ্জ অন্যান্য ASME B16 সঙ্গে সামঞ্জস্যপূর্ণ.5 ফ্ল্যাঞ্জ, যা সহজে বিনিময়যোগ্যতা সক্ষম করে।

ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের জন্য টাইটানিয়াম গ্রেড

টাইটানিয়াম গ্রেড ২ (টি-সিপি):

• রচনাঃ99.২% টাইটানিয়াম, ০.২৫% লোহা, ০.৩% অক্সিজেন এবং অণুসূত্র।

• বৈশিষ্ট্যঃ

  • শক্তিঃটাইটানিয়াম খাদের তুলনায় কম, কিন্তু এখনও অনেক স্টিলের তুলনায় উচ্চতর।
  • ক্ষয় প্রতিরোধ ক্ষমতাঃচমৎকার, বিশেষ করে ক্লোরাইডের বিরুদ্ধে।
  • ঢালাইযোগ্যতাঃভাল ওয়েল্ডেবল এবং উত্পাদনযোগ্যতা।

• অ্যাপ্লিকেশনঃরাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক পরিবেশ, মেডিকেল ইমপ্লান্ট (অ-লোড বহনকারী) এবং স্থাপত্য অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

টাইটানিয়াম গ্রেড ৫ (Ti-6Al-4V):

• রচনাঃ৯০% টাইটানিয়াম, ৬% অ্যালুমিনিয়াম, ৪% ভ্যানাডিয়াম।

• বৈশিষ্ট্যঃ

  • শক্তিঃদুর্দান্ত শক্তি-ওজনের অনুপাত, গ্রেড ২ টাইটানিয়ামের চেয়েও ভালো।
  • ক্ষয় প্রতিরোধ ক্ষমতাঃভাল, যদিও গ্রেড ২ এর মত নয়। অনেক পরিবেশের জন্য উপযুক্ত।
  • তাপমাত্রা প্রতিরোধের ক্ষমতাঃউচ্চ তাপমাত্রায় শক্তি বজায় রাখে, এয়ারস্পেস এবং উচ্চ-কার্যকারিতা অ্যাপ্লিকেশনের জন্য আদর্শ।

• অ্যাপ্লিকেশনঃসাধারণত এয়ারস্পেস (এয়ারফ্রেম, জেট ইঞ্জিন), সামুদ্রিক সরঞ্জাম, চিকিৎসা ইমপ্লান্ট, অটোমোবাইল উপাদান এবং ক্রীড়া সরঞ্জামগুলিতে ব্যবহৃত হয়।

টাইটানিয়াম গ্রেড ৭ (Ti-0.15Pd):

• রচনাঃ০.১৫% প্যালাডিয়াম সহ টাইটানিয়াম খাদ।

• বৈশিষ্ট্যঃ

  • ক্ষয় প্রতিরোধ ক্ষমতাঃক্ষয় প্রতিরোধের জন্য অসামান্য প্রতিরোধের, বিশেষ করে হ্রাস পরিবেশের মধ্যে।
  • ঢালাইযোগ্যতাঃভাল ওয়েল্ডেবিলিটি, ওয়েল্ডিং এবং উত্পাদন জন্য উপযুক্ত।
  • শক্তিঃগ্রেড 5 এর চেয়ে কম শক্তি কিন্তু এখনও অনেক অ্যাপ্লিকেশনের জন্য যথেষ্ট।

• অ্যাপ্লিকেশনঃপ্রধানত রাসায়নিক প্রক্রিয়াকরণ, নিষ্কাশন উদ্ভিদ, সামুদ্রিক পরিবেশ এবং উচ্চতর জারা প্রতিরোধের প্রয়োজন অ্যাপ্লিকেশন ব্যবহৃত।

টাইটানিয়াম ফ্ল্যাঞ্জ ব্যবহারের উপকারিতা

1. উচ্চতর ক্ষয় প্রতিরোধের: টাইটানিয়াম সমুদ্রের জল, অ্যাসিডিক দ্রবণ এবং অন্যান্য রাসায়নিকভাবে আক্রমণাত্মক মিডিয়াগুলির মতো পরিবেশে মরিচা এবং ক্ষয় প্রতিরোধী।এটি ফ্ল্যাঞ্জের জীবনকাল বাড়ায় এবং রক্ষণাবেক্ষণের খরচ হ্রাস করে.
2. হালকা ওজন: টাইটানিয়াম খাদ, বিশেষ করে Ti Gr2 এবং Ti Gr5, তাদের হালকা ওজন এবং শক্তিশালী বৈশিষ্ট্যগুলির জন্য পরিচিত।এটি বিশেষত এয়ারস্পেস এবং উচ্চ পারফরম্যান্স ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিতে সুবিধাজনক যেখানে ওজন একটি গুরুত্বপূর্ণ কারণ.
3. উচ্চ তাপমাত্রার প্রতিরোধ ক্ষমতা: টাইটানিয়াম নিম্ন এবং উচ্চ তাপমাত্রা উভয় অবস্থার অধীনে ভাল সম্পাদন করে। টিআই গ্রা 5 600 ডিগ্রি ফারেনহাইট (316 ডিগ্রি সেলসিয়াস) পর্যন্ত তাপমাত্রা সহ্য করতে পারে এবং টিআই গ্রা 2 450 ডিগ্রি ফারেনহাইট (232 ডিগ্রি সেলসিয়াস) পর্যন্ত তাপমাত্রা পরিচালনা করতে পারে।
4. দুর্দান্ত ক্লান্তি প্রতিরোধ ক্ষমতা: টাইটানিয়াম ক্লান্তি প্রতিরোধের জন্য অত্যন্ত প্রতিরোধী, যা নিশ্চিত করে যে ফ্ল্যাঞ্জটি দীর্ঘ সময়ের জন্য নির্ভরযোগ্যভাবে কাজ করে, এমনকি চক্রীয় বা পরিবর্তিত চাপের অবস্থার অধীনেও।
5. উন্নত স্থায়িত্ব: টাইটানিয়াম মিশ্রণগুলি দুর্দান্ত স্থায়িত্ব প্রদর্শন করে, যার অর্থ এই উপকরণগুলি থেকে তৈরি উপাদানগুলি সময়ের সাথে সাথে ক্ষতিগ্রস্থ হওয়ার সম্ভাবনা কম, প্রতিস্থাপনের প্রয়োজন হ্রাস করে।

টাইটানিয়াম ফ্ল্যাঞ্জের ব্যবহার

• রাসায়নিক প্রক্রিয়াকরণ: টাইটানিয়াম ফ্ল্যাঞ্জ, বিশেষ করে Ti Gr2, এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে পাইপলাইনগুলি রাসায়নিক, অ্যাসিড বা অন্যান্য আক্রমণাত্মক তরল বহন করে।তাদের জারা প্রতিরোধের নিরাপত্তা নিশ্চিত করে এবং ফুটো হওয়ার সম্ভাবনা হ্রাস করে.
• সামুদ্রিক ও অফশোর: সামুদ্রিক পরিবেশে, যেখানে সমুদ্রের জল দ্রুত স্ট্যান্ডার্ড উপকরণ বিঘ্নিত করতে পারে, টাইটানিয়াম ফ্ল্যাঞ্জগুলি উচ্চ-কার্যকারিতা এবং দীর্ঘস্থায়ী সিলিংয়ের জন্য ব্যবহৃত হয়।
• এয়ারস্পেস: এয়ারস্পেস শিল্পে, হালকা ওজনের কিন্তু শক্তিশালী উপকরণগুলির প্রয়োজন সর্বাগ্রে।টাইটানিয়াম এর দুর্দান্ত শক্তি-ওজনের অনুপাত এবং জারা প্রতিরোধের এটি বিমান বা রকেট সিস্টেমে ব্যবহৃত ফ্ল্যাঞ্জগুলির জন্য একটি আদর্শ পছন্দ করে তোলে.
• সিলিনেশন প্ল্যান্ট: টাইটানিয়াম ফ্ল্যাঞ্জগুলি স্যালিনেশন ইনস্টলেশনে ব্যাপকভাবে ব্যবহৃত হয় যেখানে তারা সমুদ্রের জলকে মিষ্টি জলে পরিণত করতে সহায়তা করে, উচ্চ চাপ এবং ক্ষয়কারী সমুদ্রের জল উভয়ই সহ্য করে।
• বিদ্যুৎ উৎপাদন: বিদ্যুৎকেন্দ্রে, বিশেষ করে উচ্চ তাপমাত্রার তরল এবং রাসায়নিকের সাথে কাজ করে, টাইটানিয়াম দীর্ঘ সেবা জীবন প্রদান করে।

ASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জের মূল বৈশিষ্ট্য এবং সুবিধা

• উচ্চমানের মানদণ্ড:এএসএমই বি১৬।5সঠিক মাত্রা, চাপ রেটিং এবং ফ্ল্যাঞ্জ সামঞ্জস্যতা নিশ্চিত করে।
• দৃঢ় সিলিং ক্ষমতা: উঁচু মুখের নকশাটি পাইপিং সিস্টেমের সামগ্রিক অখণ্ডতা উন্নত করে, যখন গ্যাসকেটগুলির সাথে ব্যবহার করা হয় তখন টাইট সিল গঠন করার জন্য ফ্ল্যাঞ্জের ক্ষমতা বাড়ায়।
• ইনস্টলেশন সহজ: স্ট্যান্ডার্ড বোল্ট হোল প্যাটার্ন এবং বোল্ট বৃত্তের মাত্রা প্রয়োজন হলে ইনস্টল এবং প্রতিস্থাপন করা সহজ করে তোলে।
• সময়ের সাথে সাথেই ব্যয়-কার্যকর: উচ্চতর প্রাথমিক উপাদান খরচ সত্ত্বেও, রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস এবং দীর্ঘায়ু টাইটানিয়াম ফ্ল্যাঞ্জগুলিকে দীর্ঘমেয়াদে একটি ব্যয়বহুল পছন্দ করে তোলে।

টেকনিক্যাল স্পেসিফিকেশন

টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ পরিদর্শন

EN 10204/3.1B শংসাপত্রঃ

EN 10204/3.1B শংসাপত্রটি একটি মানক নথি যা নিশ্চিত করে যে ফ্ল্যাঞ্জ উত্পাদন প্রক্রিয়াতে ব্যবহৃত টাইটানিয়াম খাদ প্রয়োজনীয় স্পেসিফিকেশন পূরণ করে।এতে উপাদানটির রাসায়নিক গঠন এবং যান্ত্রিক বৈশিষ্ট্য সম্পর্কে বিস্তারিত তথ্য রয়েছেএই শংসাপত্রটি প্রস্তুতকারকের দ্বারা জারি করা হয়, যা নিশ্চিত করে যে উপাদানটি প্রয়োজনীয় মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ।

কাঁচামাল সার্টিফিকেটঃ

এই কাঁচামাল শংসাপত্রটি টাইটানিয়াম ফ্ল্যাঞ্জ তৈরির জন্য ব্যবহৃত উপাদানগুলির একটি বিস্তৃত ওভারভিউ প্রদান করে। এটি কাঁচামালের উত্স,তাদের রাসায়নিক গঠনএই নথিটি কাঁচামাল অধিগ্রহণের পর্যায়ে শুরু করে সম্পূর্ণ ট্র্যাকযোগ্যতা এবং মান নিয়ন্ত্রণ নিশ্চিত করে।

১০০% অতিস্বনক ত্রুটি সনাক্তকরণঃ

টাইটানিয়াম ফ্ল্যাঞ্জের অভ্যন্তরে কোনও অভ্যন্তরীণ বা পৃষ্ঠের ত্রুটি সনাক্ত করতে ব্যবহৃত একটি অ-ধ্বংসাত্মক পদ্ধতি আল্ট্রাসোনিক টেস্টিং (ইউটি) ।100% ইউটি কভারেজ মানে প্রতিটি ফ্ল্যাঞ্জ সম্ভাব্য ত্রুটি সনাক্ত করার জন্য একটি সম্পূর্ণ এবং পুঙ্খানুপুঙ্খ পরিদর্শন করা হয়, নিশ্চিত করে যে ফ্ল্যাঞ্জগুলি তাদের কর্মক্ষমতা বা কাঠামোগত অখণ্ডতা প্রভাবিত করতে পারে এমন ত্রুটি থেকে মুক্ত।

হাইড্রোস্ট্যাটিক পরীক্ষাঃ

হাইড্রোস্ট্যাটিক পরীক্ষার সময়,টাইটানিয়াম ফ্ল্যাঞ্জকে তরল (সাধারণত জল) চাপের প্রক্রিয়াতে রাখা হয় যাতে কোনও ফুটো বা বিকৃতি ছাড়াই নির্দিষ্ট চাপ সহ্য করার ক্ষমতা নির্ধারণ করা হয়এই পরীক্ষাটি নিশ্চিত করে যে ফ্ল্যাঞ্জটি প্রয়োজনীয় চাপের নামগুলি নিরাপদে পরিচালনা করতে পারে এবং প্রয়োজনীয় সুরক্ষা মানগুলি পূরণ করতে পারে।

তৃতীয় পক্ষের পরিদর্শন প্রতিবেদনঃ

একটি স্বাধীন পরিদর্শন সংস্থা তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন পরিচালনা করে, টাইটানিয়াম ফ্ল্যাঞ্জের গুণমানের নিরপেক্ষ মূল্যায়ন প্রদান করে।এই রিপোর্টটি নিশ্চিত করে যে ফ্ল্যাঞ্জগুলি প্রাসঙ্গিক মান পূরণ করে, স্পেসিফিকেশন, এবং গ্রাহকের প্রয়োজনীয়তা, যা প্রস্তুতকারকের মান নিয়ন্ত্রণ পদ্ধতিতে আশ্বাস এবং বিশ্বাসযোগ্যতার একটি অতিরিক্ত স্তর যোগ করে।

সিদ্ধান্ত

দ্যASME B16.5 টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ (Ti Gr2, Ti Gr5) ক্লাস 300 উত্তোলিত মুখউচ্চতর জারা প্রতিরোধের, উচ্চ শক্তি, এবং দীর্ঘমেয়াদী স্থায়িত্বের সমন্বয় প্রদান করে। রাসায়নিক, এয়ারস্পেস, সামুদ্রিক, বা desalination অ্যাপ্লিকেশন ব্যবহার করা হয় কিনা,এই ফ্ল্যাঞ্জ নির্ভরযোগ্য সিলিং এবং কাঠামোগত অখণ্ডতা প্রদান করেএই ফ্ল্যাঞ্জগুলিতে টাইটানিয়াম ব্যবহার কর্মক্ষমতা এবং খরচ-কার্যকারিতা উভয়ই প্রদান করে, যা দীর্ঘমেয়াদী নির্ভরযোগ্যতা সমালোচনামূলক যেখানে সিস্টেমের জন্য তাদের একটি স্মার্ট পছন্দ করে তোলে।

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
