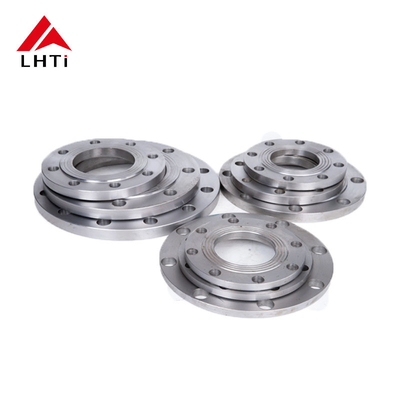

ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ ANSI ক্লাস 150LBS: Gr2, Gr5, Gr7 তেল ও গ্যাস শিল্পের জন্য

ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ ANSI ক্লাস 150LBS: Gr2, Gr5, Gr7 তেল ও গ্যাস শিল্পের জন্য

1.ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জের পণ্যের ভূমিকা

ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ, বিশেষ করে গ্রেড 2 (Gr2), গ্রেড 5 (Gr5), এবং গ্রেড 7 (Gr7) টাইটানিয়াম খাদ থেকে তৈরি, তেল ও গ্যাস শিল্পের মধ্যে মূল উপাদান।এই ফ্ল্যাঞ্জ, যা ASME B16.5 মান অনুযায়ী তৈরি করা হয়, একটি নিরাপদ প্রদান করার জন্য একটি উত্থাপিত মুখ দিয়ে ডিজাইন করা হয়,উচ্চ চাপের অধীনে এবং ক্ষয়কারী পরিবেশে কাজ করা পাইপলাইন এবং সরঞ্জামগুলির জন্য ফুটো-প্রতিরোধী সংযোগএই কাগজটি ASME B16.5 ক্লাস 150 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলির স্পেসিফিকেশন, বৈশিষ্ট্য এবং অ্যাপ্লিকেশনগুলি নিয়ে আলোচনা করে,তেল ও গ্যাস খাতে অপারেশনাল নির্ভরযোগ্যতা ও দক্ষতা বাড়ানোর ক্ষেত্রে তাদের গুরুত্বপূর্ণ ভূমিকার উপর জোর দেওয়া.

তেল ও গ্যাস শিল্প তার পাইপলাইন সিস্টেম এবং প্রক্রিয়াকরণ সরঞ্জামগুলির অখণ্ডতা এবং নিরাপত্তা নিশ্চিত করার জন্য উচ্চ-কার্যকারিতা উপকরণ এবং উপাদানগুলির চাহিদা রাখে।বিশেষ করে স্লিপ-অন ফ্ল্যাঞ্জের আকারে, উচ্চতর জারা প্রতিরোধের, যান্ত্রিক শক্তি, এবং স্থায়িত্ব প্রদান করে, এটি সমুদ্রের তেল প্ল্যাটফর্ম, শোধনাগার, পেট্রোকেমিক্যাল উদ্ভিদ,এবং অন্যান্য কঠোর শিল্প পরিবেশএই টাইটানিয়াম ফ্ল্যাঞ্জগুলি তেল ও গ্যাস অপারেশনে সাধারণত দেখা যায় এমন আক্রমণাত্মক মিডিয়া, উচ্চ তাপমাত্রা এবং চরম চাপের অবস্থার মতো চ্যালেঞ্জগুলি হ্রাস করতে সহায়তা করে।

2.উপকরণ ও নির্মাণ

• টাইটানিয়াম গ্রেড (Gr2, Gr5, Gr7):
  টাইটানিয়াম খাদ ক্ষয় প্রতিরোধের জন্য সুপরিচিত এবং আক্রমণাত্মক রাসায়নিক এবং সামুদ্রিক পরিবেশে অ্যাপ্লিকেশনের জন্য ক্রমবর্ধমানভাবে বেছে নেওয়া হয়।এএসএমই বি১৬-এ ব্যবহৃত তিনটি প্রধান গ্রেড.5 স্লিপ-অন ফ্ল্যাঞ্জঃ

  • গ্রেড ২ (Gr2):বাণিজ্যিক গ্রেড টাইটানিয়াম হিসাবে পরিচিত, Gr2 চমৎকার জারা প্রতিরোধের প্রস্তাব, বিশেষ করে অ্যাসিডিক পরিবেশে এবং সাধারণত তেল এবং গ্যাস, রাসায়নিক প্রক্রিয়াকরণ,এবং এয়ারস্পেস শিল্প.
  • গ্রেড ৫ (Gr5):টাইটানিয়াম এবং অ্যালুমিনিয়াম-ভ্যানাডিয়ামের একটি খাদ, গ্রেড 5 গ্রেড 2 এর তুলনায় উচ্চ তাপমাত্রায় উন্নত শক্তি এবং উচ্চতর পারফরম্যান্স সরবরাহ করে।এটি সাধারণত উচ্চ চাপ পরিবেশে ব্যবহৃত হয় যেখানে বৃহত্তর যান্ত্রিক শক্তি প্রয়োজন হয়.
  • গ্রেড ৭ (Gr7):এই মিশ্রণটি হাইড্রোজেন ভঙ্গুরতা এবং জারা প্রতিরোধের ক্ষমতা বাড়ানোর জন্য মিশ্রণে প্যালাডিয়াম যোগ করে।এটি রাসায়নিক শিল্প এবং অন্যান্য পরিবেশে ব্যবহারের জন্য একটি চমৎকার পছন্দ যেখানে হাইড্রোজেনের সংস্পর্শে উদ্বেগজনক.

• উঁচু মুখের নকশা:
  উত্থাপিত মুখের নকশা ফ্ল্যাঞ্জ এবং পাইপের মধ্যে একটি উন্নত সিলিং পৃষ্ঠ নিশ্চিত করে, ফুটো-শক্ততা এবং চাপ প্রতিরোধের উন্নতি করে।এই নকশা উচ্চ চাপ অবস্থার অধীনে ফুটো প্রতিরোধে বিশেষভাবে কার্যকর, যা তেল ও গ্যাস শিল্পে সাধারণ।

• স্লিপ-অন ডিজাইনঃ
  স্লিপ-অন ফ্ল্যাঞ্জটি পাইপের উপরে স্লাইড করার জন্য ডিজাইন করা হয়েছে, যা সহজেই ইনস্টলেশনের অনুমতি দেয়। এই বৈশিষ্ট্যটি ওয়েল্ডিংয়ের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য উপকারী।ফ্ল্যাঞ্জ তারপর একটি নিরাপদ জন্য ভিতরে এবং বাইরে উভয় welded হয়, স্থায়ী সংযোগ, এটি পাইপলাইনগুলির জন্য আদর্শ যা পর্যায়ক্রমিক বিচ্ছিন্নকরণ বা রক্ষণাবেক্ষণের প্রয়োজন।

3.ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জের মূল বৈশিষ্ট্য এবং বিশেষ উল্লেখ

এগুলি ASME B16.5 ক্লাস 150 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলির নমুনা মাত্রা। নির্মাতার এবং নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে সঠিক পরিমাপগুলি পরিবর্তিত হতে পারে।150LBS এর চাপের রেটিং বোঝায় যে ফ্ল্যাঞ্জ 150 পিএসআই পর্যন্ত চাপ পরিচালনা করতে পারে, এটি তেল ও গ্যাস শিল্পে মাঝারি চাপ অ্যাপ্লিকেশনের জন্য উপযুক্ত।

4.ফাংশন এবং অ্যাপ্লিকেশন

• পাইপলাইন সংযোগ এবং বন্ধঃ
  স্লিপ-অন ফ্ল্যাঞ্জের প্রাথমিক ফাংশন হল পাইপলাইনের দুটি বিভাগকে সংযুক্ত করা। স্লিপ-অন ডিজাইনটি ফ্ল্যাঞ্জকে পাইপের উপরে সহজেই স্লাইড করার অনুমতি দেয়, যা তারপরে জায়গায় ঝালাই করা হয়।এই নকশা উভয় ইনস্টলেশন সহজ এবং একটি নিরাপদ, উচ্চ চাপ এবং তাপমাত্রা মোকাবেলা করতে সক্ষম টেকসই সংযোগ। উপরন্তু, উত্থাপিত মুখ সিলিং কর্মক্ষমতা উন্নত, ফুটো প্রতিরোধ এবং সিস্টেম অখণ্ডতা বজায় রাখা।

• তেল ও গ্যাস শিল্পে অ্যাপ্লিকেশনঃ

  • অফশোর প্ল্যাটফর্মঃটাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি অফশোর ড্রিলিং এবং উত্পাদন প্ল্যাটফর্মগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে সরঞ্জামগুলি কঠোর সামুদ্রিক পরিবেশ এবং ক্ষয়কারী সমুদ্রের জলের সংস্পর্শে থাকে।
  • শোধনাগার ও পেট্রোকেমিক্যাল প্ল্যান্ট:রাসায়নিক প্রক্রিয়াকরণ ইউনিটগুলিতে এই ফ্ল্যাঞ্জগুলি অত্যন্ত গুরুত্বপূর্ণ যেখানে আক্রমণাত্মক রাসায়নিক এবং উচ্চ তাপমাত্রা সাধারণ।
  • পাইপলাইন সিস্টেমঃটাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি পাইপলাইন শেষগুলি সিল করতে এবং গ্যাস, তেল এবং রাসায়নিক পাইপলাইন সহ দীর্ঘ দূরত্বের তরল পরিবহন ব্যবস্থায় নিরাপদ সংযোগ সরবরাহ করতে ব্যাপকভাবে ব্যবহৃত হয়।

• তেল ও গ্যাসে টাইটানিয়াম ফ্ল্যাঞ্জের উপকারিতাঃ

  • ক্ষয় প্রতিরোধ ক্ষমতাঃটাইটানিয়াম লবণাক্ত জল, হাইড্রোকার্বন এবং তেল ও গ্যাস শিল্পে পাওয়া বিভিন্ন রাসায়নিক পদার্থ দ্বারা সৃষ্ট ক্ষয় প্রতিরোধী।
  • শক্তি ও ওজন অনুপাত:টাইটানিয়াম শক্তি এবং ওজন একটি চমৎকার ভারসাম্য প্রস্তাব, এটি অ্যাপ্লিকেশন যেখানে উভয় কর্মক্ষমতা এবং ওজন সমালোচনামূলক বিবেচনার জন্য ব্যবহারের জন্য আদর্শ করে তোলে।
  • তাপমাত্রা সহনশীলতাঃটাইটানিয়াম উচ্চ তাপমাত্রা সহ্য করতে পারে এমন ক্ষমতা রিফাইনারি এবং অফশোর প্ল্যাটফর্মগুলিতে অপারেশনগুলির জন্য অপরিহার্য, যেখানে চরম তাপীয় অবস্থা সাধারণ।
  • কঠোর পরিবেশে স্থায়িত্বঃসেটা সমুদ্রের প্ল্যাটফর্ম হোক, গভীর সমুদ্রের পাইপলাইন, অথবা রাসায়নিক প্রক্রিয়াকরণ কারখানা, টাইটানিয়াম ফ্ল্যাঞ্জ দীর্ঘায়ু এবং সবচেয়ে আক্রমণাত্মক পরিবেশে প্রতিরোধ ক্ষমতা প্রদান করে,দীর্ঘমেয়াদে এগুলিকে একটি ব্যয়বহুল সমাধান হিসাবে তৈরি করা.

5.টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জের উপকারিতা

• ফুটো-প্রতিরোধী সিলঃ
  উচ্চ চাপের সিস্টেমে ফুটো প্রতিরোধের জন্য অত্যন্ত গুরুত্বপূর্ণ, উচ্চ চাপের সিস্টেমগুলিতে উচ্চ চাপের সিস্টেমগুলির মধ্যে উচ্চতর মুখের নকশা, যথার্থ উত্পাদনের সাথে একত্রিত, ফ্ল্যাঞ্জ এবং জোড়া পৃষ্ঠের মধ্যে একটি শক্ত সিলিং নিশ্চিত করে।

• ইনস্টলেশন এবং রক্ষণাবেক্ষণের সহজতাঃ
  স্লিপ-অন ডিজাইন ইনস্টলেশন এবং বিচ্ছিন্নকরণকে সহজ করে তোলে, সহজ রক্ষণাবেক্ষণ এবং সিস্টেম আপগ্রেডের অনুমতি দেয়।এটি বিশেষত এমন অ্যাপ্লিকেশনগুলিতে উপকারী যেখানে পর্যায়ক্রমিক পরিদর্শন এবং মেরামত প্রয়োজন.

• বিভিন্ন শিল্পে বহুমুখিতাঃ
  টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি তেল ও গ্যাস, সামুদ্রিক, রাসায়নিক প্রক্রিয়াকরণ, এয়ারস্পেস এবং শক্তি উত্পাদন সহ বিস্তৃত শিল্পের জন্য উপযুক্ত।তাদের জারা প্রতিরোধের তাদের অ্যাসিডিক বা ক্যাস্টিক পরিবেশে মোকাবেলা সিস্টেমের জন্য আদর্শ করে তোলে.

• দীর্ঘায়ু এবং কম ডাউনটাইমঃ
  টাইটানিয়াম এর স্থায়িত্ব উল্লেখযোগ্যভাবে ফ্ল্যাঞ্জগুলির জীবনকাল বাড়ায়, ঘন ঘন প্রতিস্থাপনের প্রয়োজন হ্রাস করে এবং সমালোচনামূলক ক্রিয়াকলাপে ডাউনটাইমকে হ্রাস করে।

6.টাইটানিয়াম ফ্ল্যাঞ্জের পরিদর্শন ও পরীক্ষা

টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি ASME B16.5 এবং শিল্পের মানগুলির কঠোর প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করা অপরিহার্য। এই ফ্ল্যাঞ্জগুলি বিভিন্ন পরিদর্শন এবং পরীক্ষার মধ্য দিয়ে যায়ঃ

• উপাদান সার্টিফিকেশনঃনিশ্চিত করে যে টাইটানিয়াম খাদ নির্দিষ্ট গ্রেড (Gr2, Gr5, বা Gr7) মেনে চলে এবং প্রয়োজনীয় রাসায়নিক গঠন এবং যান্ত্রিক বৈশিষ্ট্য পূরণ করে।
• ভিজ্যুয়াল এবং ডাইমেনশনাল ইন্সপেকশনঃএটি নিশ্চিত করে যে ফ্ল্যাঞ্জগুলি পৃষ্ঠের ত্রুটি থেকে মুক্ত, এবং মাত্রা সঠিক ফিট এবং কর্মক্ষমতার জন্য প্রয়োজনীয় মান পূরণ করে।
• চাপ পরীক্ষা (হাইড্রোস্ট্যাটিক বা নিউম্যাটিক পরীক্ষা):এটি নিশ্চিত করে যে ফ্ল্যাঞ্জগুলি নির্দিষ্ট চাপের রেটিং সহ্য করতে পারে, কোনও ফুটো ছাড়াই।
• অ-ধ্বংসাত্মক পরীক্ষা (এনডিটি):অভ্যন্তরীণ বা বাহ্যিক ত্রুটি সনাক্ত করতে আল্ট্রাসোনিক টেস্টিং (ইউটি) এবং রেডিওগ্রাফিক পরিদর্শন (আরটি) এর মতো কৌশল ব্যবহার করা হয়।

সিদ্ধান্ত

ASME B16.5 ক্লাস 150 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ, Gr2, Gr5, এবং Gr7 টাইটানিয়াম খাদ থেকে তৈরি, তেল এবং গ্যাস শিল্পের জন্য অপরিহার্য উপাদান। তাদের উচ্চতর জারা প্রতিরোধের, শক্তি,এবং উচ্চ চাপের অবস্থার প্রতিরোধের ক্ষমতা তাদের অফশোর প্ল্যাটফর্মের মতো চাহিদাপূর্ণ পরিবেশের জন্য আদর্শ করে তোলে, রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদ এবং পাইপলাইন সিস্টেম। এই ফ্ল্যাঞ্জগুলি একটি নিরাপদ এবং ফুটো মুক্ত সংযোগ সরবরাহ করে যা পাইপলাইন সিস্টেমের অখণ্ডতা নিশ্চিত করে,অপারেশনাল দক্ষতা বৃদ্ধি এবং ডাউনটাইম হ্রাসতাদের ব্যতিক্রমী যান্ত্রিক বৈশিষ্ট্য এবং বহুমুখিতা সহ, টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি তেল ও গ্যাস অবকাঠামোর নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে।
