HV200 টাইটানিয়াম টিউবের কাঠিন্য এবং ঘনত্ব

HV200 টাইটানিয়াম টিউব: হার্ডনেস এবং ডেনসিটি সঠিকভাবে পড়া

হার্ডনেস এবং ডেনসিটি হল দুটি সংখ্যা যা একটি টাইটানিয়াম টিউবের জন্য সবচেয়ে বেশি উল্লেখ করা হয় এবং দুটি সবচেয়ে বেশি ভুল পড়া হয়। HV200 একটি বাণিজ্যিক বিশুদ্ধ গ্রেডের অ্যানিলড অবস্থা বর্ণনা করে, এবং 4.51 g/cm3 আনঅ্যালয়েড টাইটানিয়াম পরিবারকে বর্ণনা করে। কোনো সংখ্যাই একা একটি গ্রেড চিহ্নিত করে না, এবং কোনোটিই ক্ষয় প্রতিরোধ ক্ষমতা প্রমাণ করে না, তবে উভয়ই দ্রুত, সস্তা পরীক্ষা যা একটি টিউব হিট এক্সচেঞ্জারে যাওয়ার আগে বাস্তব সমস্যাগুলি ধরতে পারে।

HV200 আসলে আপনাকে কী বলে

Vickers hardness 200 এর কাছাকাছি, যা Brinell স্কেলে প্রায় 190 এর সাথে সঙ্গতিপূর্ণ, এটি অ্যানিলড Gr2 টিউবের জন্য স্বাভাবিক রিডিং। এটি নিশ্চিত করে যে টিউবটি ঠান্ডা কাজের অবস্থায় না রেখে অ্যানিলড করা হয়েছে, এবং এটি একটি বেসলাইন সরবরাহ করে যার সাথে একটি সন্দেহজনক লট তুলনা করা যেতে পারে। পরীক্ষাটি দ্রুত, এটি একটি কাটা নমুনা বা টিউবের পৃষ্ঠে করা যেতে পারে, এবং এর জন্য কোনও টেনসাইল মেশিনের প্রয়োজন হয় না, এই কারণেই এটি এতগুলি পরিদর্শন পরিকল্পনায় উপস্থিত হয়।

মানটি একটি একক চিত্র হিসাবে জরিপের চেয়ে বেশি উপযোগী। বাইরের পৃষ্ঠে নেওয়া একটি রিডিং যা মধ্য প্রাচ্যের চেয়ে অনেক কঠিন তা একটি অক্সিজেন সমৃদ্ধ ত্বকের দিকে নির্দেশ করে, আলফা কেস, যা পর্যাপ্ত সুরক্ষা ছাড়াই গরম কাজ করার সময় গঠিত হয়। সেই ত্বক ভঙ্গুর, এটি বাঁকানোতে ফাটল ধরে এবং এটি ক্লান্তি শুরু করার বিন্দু। দৈর্ঘ্যের উপর প্রায় 20 HV এর বেশি একটি বিস্তার অসম ঠান্ডা কাজ বা একটি অসম্পূর্ণ অ্যানিল নির্দেশ করে, এবং উভয় অবস্থাই মানে টিউবটি মেশিনে গেলে সরে যাবে।

হার্ডনেসের একটি ব্যবহারিক সীমাও রয়েছে। প্রায় HV 250 এর উপরে, মেশিনিং লক্ষণীয়ভাবে ধীর হয়ে যায় এবং টুলের ক্ষয় বৃদ্ধি পায়, এবং থ্রেড রোলিং বা ফাটল ছাড়াই বাঁকানোর জন্য নরম অ্যানিলড অবস্থার প্রয়োজন হয়। একটি টিউবের জন্য যা একটি টিউব শীটে রোল করা হবে বা সাইটে বাঁকানো হবে, অ্যানিলড হার্ডনেস রেঞ্জ কোনও আনুষ্ঠানিকতা নয়; এটি সেই বৈশিষ্ট্য যা ফ্যাব্রিকেশনকে সফল হতে দেয়।

ডেনসিটি একটি ফ্যামিলি চেক হিসাবে, গ্রেড সার্টিফিকেট হিসাবে নয়

4.51 g/cm3 এর ডেনসিটি উপাদানটিকে আনঅ্যালয়েড টাইটানিয়াম পরিবারের মধ্যে রাখে, যা Gr1, Gr2, Gr3 এবং Gr4 কে অন্তর্ভুক্ত করে। Ti-6Al-4V অ্যালয়টি কম বসে, প্রায় 4.43 g/cm3 এর কাছাকাছি, কারণ অ্যালুমিনিয়াম টাইটানিয়ামের চেয়ে হালকা এবং ভ্যানাডিয়াম ভারী, এবং নেট প্রভাব হল একটি ছোট ড্রপ। তাই একটি ওজন এবং পরিমাপ পরীক্ষা একটি মিশ্র বান্ডিল ধরার একটি ভাল উপায়, তবে এটি Gr2 কে Gr3 থেকে আলাদা করতে পারে না, এবং এটি নিশ্চিত করতে পারে না যে Gr7 কে সংজ্ঞায়িত করে এমন প্যালাডিয়াম সংযোজন উপস্থিত রয়েছে।

শেষ বিষয়টি বাণিজ্যিকভাবে গুরুত্বপূর্ণ। গ্রেড নিশ্চিতকরণ পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশনের অন্তর্গত, যা অ্যালয়িং উপাদানগুলি সরাসরি পড়ে এবং প্রতি পিসে কয়েক সেকেন্ড সময় নেয়। ডেনসিটি এবং হার্ডনেস হল স্ক্রিনিং টুল; PMI এবং মিল সার্টিফিকেট হল প্রমাণ। একটি কোয়ালিটি প্ল্যান যা এই তিনটি ব্যবহার করে, খরচের সেই ক্রমে, খুব অল্প টাকায় বেশিরভাগ মিশ্রণ ধরে ফেলে।

অ্যাট্রিবিউট ব্লকে শক্তি চিত্র সমন্বয় করা

এই পৃষ্ঠাটি HV200 হার্ডনেস, 4.51 g/cm3 ডেনসিটি এবং অ্যানিলড অবস্থার পাশাপাশি 800 MPa এর একটি ইল্ড স্ট্রেংথও তালিকাভুক্ত করে। সেই মানগুলি বিভিন্ন উপকরণ বর্ণনা করে। HV200 এ একটি অ্যানিলড আনঅ্যালয়েড টিউবের ইল্ড স্ট্রেংথ প্রায় 275 থেকে 345 MPa, এবং 800 MPa ইল্ড একটি অ্যালয় গ্রেডের অন্তর্গত যা সাধারণত 4.43 g/cm3 এর চেয়ে কঠিন এবং ঘন হবে। সৎ রিডিং হল যে অ্যাট্রিবিউট ব্লক একটি নির্দিষ্ট স্পেসিফিকেশনের পরিবর্তে একটি পণ্য পরিবারকে অন্তর্ভুক্ত করে।

ক্রয় করার জন্য, রেজোলিউশন হল গ্রেড এবং প্রপার্টি দ্বারা অর্ডার করা। Gr2 এবং অ্যানিলড অবস্থা উল্লেখ করুন যখন ক্ষয় প্রতিরোধ ক্ষমতা এবং ফর্মযোগ্যতা চালিকা শক্তি, এবং অ্যালয় গ্রেড উল্লেখ করুন তার যান্ত্রিক প্রয়োজনীয়তা সহ যখন 800 MPa সত্যিই প্রয়োজন। হার্ডনেস এবং ডেনসিটি চিত্রগুলি তখন একটি সংজ্ঞায়িত স্পেসিফিকেশনের বিরুদ্ধে গ্রহণযোগ্যতা পরীক্ষা হয়ে যায়, বিরোধপূর্ণ দাবির পরিবর্তে।

টলারেন্স, ওয়াল এবং স্ট্রাকচার

একটি h7 টলারেন্স হল একটি ফিট ডেজিগনেশন, এবং একটি টিউবের উপর এর একটি স্পষ্টীকরণ প্রয়োজন: একটি বাইরের ব্যাসের উপর প্রয়োগ করা হলে, h7 মানে উপরের বিচ্যুতি শূন্য এবং অংশটি কখনই ওভারসাইজ হয় না, যখন একটি বোরের জন্য সমতুল্য হল H7, যেখানে নীচের বিচ্যুতি শূন্য এবং বোর কখনই আন্ডারসাইজ হয় না। একটি অঙ্কন যা পৃষ্ঠের নাম না দিয়ে h7 বলে তা একটি অংশকে আমন্ত্রণ জানায় যা একত্রিত হবে না। পৃষ্ঠ এবং ব্যান্ডটির নাম দেওয়া অস্পষ্টতা দূর করে।

একটি h7 টিউবের ব্যবহারিক মান হল যে এটি কোনও অতিরিক্ত মেশিনিং ছাড়াই একটি সমাপ্ত লোকেটটিং পৃষ্ঠ হিসাবে ব্যবহার করা যেতে পারে, একটি স্লিভ, একটি বিয়ারিং সিট বা একটি ফিটেড সন্নিবেশের জন্য। এটি একটি বোরিং বা গ্রাইন্ডিং অপারেশন বাঁচায়, তবে এর মানে হল যে টিউবটি যথেষ্ট সোজা এবং যথেষ্ট গোলাকার হতে হবে যাতে ফিটটি তার সম্পূর্ণ দৈর্ঘ্য জুড়ে কাজ করে, এই কারণেই সোজাভাব এবং গোলাকারতা ব্যাসের টলারেন্সের মতো একই অঙ্কনে থাকে।

ওয়াল থিকনেস হল কাঠামোর অন্য অর্ধেক। এই পৃষ্ঠার আকারের পরিসীমা 10 থেকে 300 মিমি এর বাইরের ব্যাসগুলির বিরুদ্ধে 5 থেকে 80 পর্যন্ত একটি শিডিউল সিরিজ জুড়ে বিস্তৃত, তাই একই নামমাত্র ব্যাস একটি পাতলা কনডেনসার টিউব হিসাবে বা একটি মোটা প্রাচীর প্রক্রিয়া পাইপ হিসাবে সরবরাহ করা যেতে পারে। ওয়াল টলারেন্স সাধারণত প্লাস বা মাইনাস 10 শতাংশ, এবং এক্সেন্ট্রিসিটি, পরিধির চারপাশে দেয়ালের ভিন্নতা, যা আসলে সবচেয়ে পাতলা বিন্দুতে সর্বনিম্ন দেয়ালকে সীমাবদ্ধ করে। চাপ ডিউটির জন্য নকশাটি নামমাত্রের পরিবর্তে সর্বনিম্ন দেয়ালের বিরুদ্ধে পরীক্ষা করা উচিত।

প্রকৃত সেবায় ক্ষয় প্রতিরোধ ক্ষমতা

উচ্চ ক্ষয় প্রতিরোধ ক্ষমতা হল অক্সিডাইজিং এবং নিরপেক্ষ ক্লোরাইড মিডিয়ায় টাইটানিয়ামের একটি ন্যায্য বর্ণনা, এবং এটি যে অক্সাইড ফিল্ম সরবরাহ করে তা নিজেকে মেরামত করে যতক্ষণ অক্সিজেন বা জল উপস্থিত থাকে। সমুদ্রের জল, ক্লোরিনেটেড শীতল জল, নাইট্রিক অ্যাসিড এবং বেশিরভাগ অক্সিডাইজিং লবণ দ্রবণ আরামদায়ক ডিউটি। ব্যর্থতাগুলি সেই খামের প্রান্তে ঘটে: অ্যাসিড হ্রাস করা, গরম ঘনীভূত ক্লোরাইড ব্রাইন, শুষ্ক ক্লোরিন, এবং কোনও ফাটল যেখানে ফিল্ম মেরামত করতে পারে না।

ফাটল ক্ষয় হল সেই ঝুঁকি যা ডিজাইনারদের বিভ্রান্ত করে, কারণ এটি একটি গ্যাসকেট, একটি টিউব শীট জয়েন্ট, একটি জমা বা একটি সাপোর্ট স্যাডলের নীচে ঘটে, এমন তাপমাত্রায় যেখানে একই অ্যালয় খোলা প্রবাহে পুরোপুরি খুশি। ব্যবহারিক প্রতিরক্ষা হল নিষ্কাশন এবং প্রবাহের জন্য ডিজাইন করা, টাইট মেটাল টু মেটাল ফাটল এড়ানো, এবং Gr7 এর মতো একটি প্যালাডিয়াম বহনকারী গ্রেড নির্দিষ্ট করা যেখানে একটি ফাটল অনিবার্য এবং মাধ্যমটি হ্রাসকারী। Gr12 হল বিকল্প যেখানে ফাটল ক্ষয় এবং মাঝারি শক্তি উভয়ই গুরুত্বপূর্ণ।

তাপমাত্রা একই কথোপকথনে belongs। অক্সাইড ফিল্ম পুরু হয় এবং যান্ত্রিক শক্তি হ্রাস পায় যখন তাপমাত্রা বৃদ্ধি পায়, এবং ক্লোরাইড যা পরিবেষ্টিত তাপমাত্রায় ক্ষতিকারক নয় তা একটি গরম ফাটল আক্রমণ করতে পারে। পরিবেষ্টিত ডেটার উপর নির্বাচিত একটি টিউব এবং একটি গরম লাইনে ইনস্টল করা অপ্রত্যাশিত পিটিংয়ের একটি সাধারণ উৎস, তাই নকশা তাপমাত্রা এবং ফাটল অবস্থা একসাথে বলা উচিত।

পরিদর্শন এবং অর্ডার

এই ধরণের টিউবের জন্য একটি কার্যকর পরিদর্শন পরিকল্পনায় প্রতিটি লট থেকে একটি নমুনার উপর একটি হার্ডনেস জরিপ, প্রতিটি পিস বা অন্তত প্রতিটি বান্ডিলের উপর পজিটিভ মেটেরিয়াল আইডেন্টিফিকেশন, ব্যাস, দেয়াল এবং সোজাভাবের মাত্রিক পরীক্ষা, এবং দেয়ালের অখণ্ডতার জন্য একটি চাপ বা এডি কারেন্ট পরীক্ষা অন্তর্ভুক্ত থাকে। EN 10204 এর একটি 3.1 সার্টিফিকেট ফলাফলগুলিকে হিট নম্বর এবং সরবরাহকৃত পরিমাণের সাথে সংযুক্ত করবে।

অর্ডারটিতে স্ট্যান্ডার্ড, সিমলেস টিউবের জন্য ASTM B861 বা যেখানে এটি চুক্তিভিত্তিক রেফারেন্স সেখানে B338, গ্রেড, বাইরের ব্যাস এবং দেয়াল সহ টলারেন্স, পৃষ্ঠের অবস্থা, দৈর্ঘ্য এবং পরীক্ষার প্যাকেজ বহন করা উচিত। যেখানে হার্ডনেস একটি প্রয়োজনীয়তা, সেখানে পরীক্ষার পদ্ধতি এবং অবস্থান উল্লেখ করুন, কারণ একই টিউবের উপর একটি পৃষ্ঠের রিডিং এবং একটি মধ্য প্রাচ্যের রিডিং গ্রহণযোগ্য ব্যান্ডের চেয়ে বেশি পার্থক্য হতে পারে।

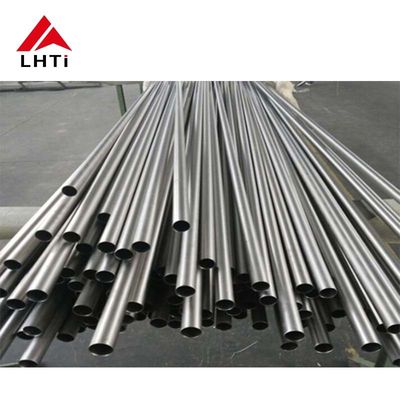

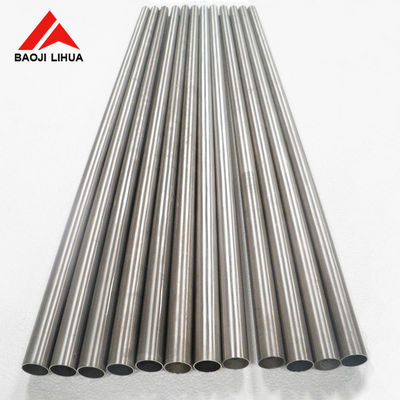

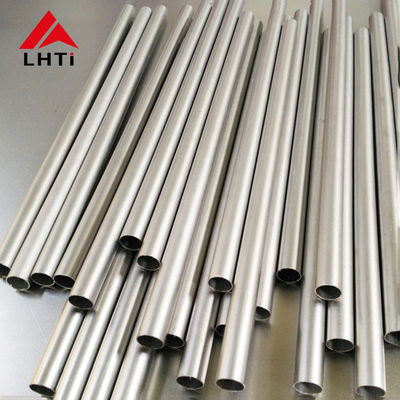

পণ্য চিত্র
