টাইটানিয়াম হিট এক্সচেঞ্জার টিউব ওডি ১৯ মিমি এবং ২৫.৪ মিমি

টাইটানিয়াম হিট এক্সচেঞ্জার টিউব OD 19 মিমি এবং 25.4 মিমি

দুটি টিউব ব্যাস সমুদ্রের জল, লবণাক্ত জল এবং রাসায়নিক কাজের জন্য নির্মিত বেশিরভাগ টাইটানিয়াম হিট এক্সচেঞ্জারকে কভার করে: 19 মিমি এবং 25.4 মিমি বাইরের ব্যাস। এদের মধ্যে পছন্দটি উপলব্ধতার উপর ভিত্তি করে নয়, থার্মাল ডিজাইন শীটের উপর ভিত্তি করে করা হয়, কারণ ব্যাস প্রতি মিটারে পৃষ্ঠতল, প্রতি টিউবে প্রবাহের ক্ষেত্রফল, একটি নির্দিষ্ট শেল-এ ফিট হওয়া টিউবের সংখ্যা এবং পাম্পকে যে চাপ ড্রপ বহন করতে হয় তা নির্ধারণ করে। তারপর দেয়ালটি চাপ এবং টিউবশীট জয়েন্ট থেকে আসে। এই পৃষ্ঠাটি উভয় আকারের জন্য সংখ্যাগুলি নির্ধারণ করে যাতে অর্ডার দেওয়ার আগে নির্বাচনটি পরীক্ষা করা যায়।

টিউব সাইজ ডেটা

পৃষ্ঠতল এবং প্রতি মিটার প্রবাহের ক্ষেত্রফল

19 x 0.7 মিমি17.600.0597 / 24319 x 1.0 মিমি17.000.0597 / 22719 x 1.24 মিমি16.520.0597 / 21425.4 x 1.0 মিমি23.400.0798 / 43025.4 x 1.24 মিমি22.920.0798 / 413

প্রতি মিটারে পৃষ্ঠতল শুধুমাত্র বাইরের ব্যাসের উপর নির্ভর করে, তাই 25.4 মিমি টিউব একই দৈর্ঘ্যের জন্য এক তৃতীয়াংশ বেশি ক্ষেত্রফল সরবরাহ করে। একটি নির্দিষ্ট শেলে সেই সুবিধাটি অদৃশ্য হয়ে যায়, কারণ বড় টিউবগুলি কম ফিট হয়: যা আসলে কাজ নির্ধারণ করে তা হল বান্ডিলের প্রতি ইউনিট আয়তনের ক্ষেত্রফল, যা ব্যাসের 1.25 গুণ ত্রিভুজাকার পিচে উভয় আকারের জন্য প্রায় সমান হয়। আসল পার্থক্য হল বোর-এ। একটি 19 মিমি টিউবের প্রবাহের ক্ষেত্রফল একটি 25.4 মিমি টিউবের প্রায় অর্ধেক, তাই একই মোট প্রবাহের জন্য এটি দ্রুত চলে, টিউব সাইডে আরও ভাল তাপ স্থানান্তর করে এবং আরও বেশি চাপ হারায়।

ব্যাস কমলে কী পরিবর্তন হয়

25.4 মিমি থেকে 19 মিমি-এ গেলে একটি নির্দিষ্ট প্রবাহের জন্য টিউব সাইডের বেগ বৃদ্ধি পায়, এবং যেহেতু ফিল্ম সহগ বেগের সাথে প্রায় আট দশমাংশ পাওয়ারে বৃদ্ধি পায়, তাই তাপ স্থানান্তর সহগ উন্নত হয় এবং বান্ডিলটি ছোট হতে পারে। এর মূল্য হল চাপ ড্রপ, যা সহগের চেয়ে দ্রুত বৃদ্ধি পায়, এবং কম্পন ক্ষতির উচ্চ ঝুঁকি যেখানে প্রবাহ বান্ডিল অতিক্রম করে। ছোট টিউবগুলির অর্থ হল আরও টিউব, আরও টিউবশীট ছিদ্র, আরও ওয়েল্ড বা সম্প্রসারণ এবং দীর্ঘতর উৎপাদন সময়। পরিষ্কার শীতল জলে 19 মিমি বান্ডিল প্রায়শই ভাল থার্মাল উত্তর হয়; নোংরা বা স্কেলিং সার্ভিসে 25.4 মিমি বোর পরিষ্কার করার ব্রাশ এবং জমাকে অনুপাতে রাখে।

দেয়ালের পুরুত্ব এবং তাপ স্থানান্তর

টাইটানিয়াম তামার তুলনায় একটি দুর্বল পরিবাহী, প্রায় 22 ওয়াট প্রতি মিটার কেলভিন Gr2 এর জন্য ঘরের তাপমাত্রায় এবং অ্যালয় গ্রেডের জন্য কম, তাই একটি পুরু দেয়াল কিছু খরচ করে। গাণিতিক হিসাব এখনও আশ্বস্তকারী: 1 মিমি দেয়াল প্রায় 0.000045 বর্গ মিটার কেলভিন প্রতি ওয়াট প্রতিরোধ ক্ষমতা দেয়, যেখানে 5000 ওয়াট প্রতি বর্গ মিটার কেলভিন-এ ওয়াটারসাইড ফিল্মের জন্য প্রায় 0.0002। দেয়াল তাই নিয়ন্ত্রণকারী প্রতিরোধের এক পঞ্চমাংশের কম, এই কারণেই দেয়ালটি তাপ স্থানান্তরের জন্য নয়, চাপ, ক্ষয় ভাতা এবং টিউবশীট জয়েন্টের জন্য নির্বাচিত হয়।

টিউবশীট ফিট এবং সম্প্রসারণ

জয়েন্টের দেয়াল একটি যান্ত্রিক সিদ্ধান্ত। একটি রোল্ড জয়েন্টের জন্য বিভাজন ছাড়াই সম্প্রসারণ গ্রহণ করার জন্য পর্যাপ্ত দেয়াল এবং দুটি খাঁজের জন্য পর্যাপ্ত ভূমি প্রয়োজন; একটি ওয়েল্ডেড জয়েন্টের জন্য একটি দেয়াল প্রয়োজন যা বেভেল করা এবং পোড়া ছাড়াই ফিউজ করা যায়। 0.7 মিমি দেয়াল কম চাপের সমুদ্রের জল কুলারে রোল্ড জয়েন্ট সহ সাধারণ, যখন 1.24 মিমি নিরাপদ পছন্দ যেখানে টিউব প্রসারিত করা হয় এবং তারপর সিল ওয়েল্ড করা হয়, বা যেখানে শেল সাইড উচ্চ চাপে চলে। যেটিই ব্যবহার করা হোক না কেন, টিউবটি টিউবশীট ছিদ্রের আকারের সাথে সরবরাহ করা হয় যা ফ্যাব্রিক্যাটরের সাথে সম্মত হয়, কারণ একটি ছিদ্র যা খুব টাইট টিউবকে বিভক্ত করে এবং একটি যা খুব আলগা হলে লিক হয়।

হিট এক্সচেঞ্জার টিউব অর্ডার করা

বাইরের ব্যাস, দেয়াল, গ্রেড, দৈর্ঘ্য এবং পরীক্ষা দ্বারা অর্ডার করুন, উদাহরণস্বরূপ 19 মিমি OD, 1.0 মিমি দেয়াল, Gr2, ASTM B338 অনুযায়ী সিমলেস, 6000 মিমি, ASTM E426 অনুযায়ী এডি কারেন্ট পরীক্ষিত, প্রান্তগুলি ক্যাপ করা এবং চিহ্নিত করা। অনুসন্ধানের সাথে থার্মাল শীট পাঠান যদি ব্যাস এখনও খোলা থাকে, কারণ 19 মিমি এবং 25.4 মিমি-এর মধ্যে পছন্দটি বেগ, ফাউলিং ভাতা এবং অনুমোদিত চাপ ড্রপ দ্বারা স্থির করা হয়, এবং বান্ডিল তৈরি হওয়ার পরে নয়, টিউব কাটার আগে এটি স্থির করা সস্তা।

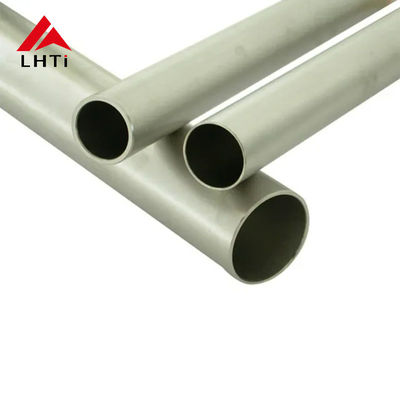

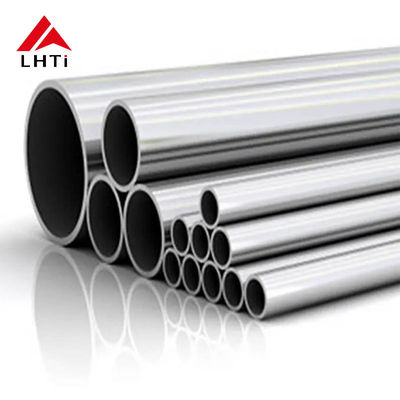

পণ্যের ছবি
