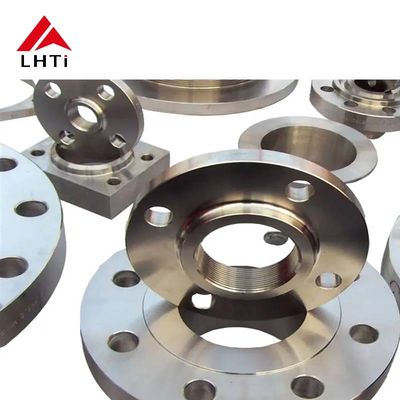

ASME B16.5 ক্লাস 150 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ, যা জল সরবরাহ ব্যবস্থার জন্য রেসড ফেস ফোরজড এবং CNC মেশিনে তৈরি

Name: ASME B16.5 ক্লাস 150 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ, যা জল সরবরাহ ব্যবস্থার জন্য রেসড ফেস ফোরজড এবং CNC মেশিনে তৈরি
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: স্লিপ অন ফ্ল্যাঞ্জ
Price: 1,503.00 USD
Availability: InStock

ব্র্যান্ড নাম:	LHTi
মডেল নম্বর:	স্লিপ অন ফ্ল্যাঞ্জ
MOQ.:	100 টুকরা
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 500 টন/টন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

বাওজি, চীন

সাক্ষ্যদান:

ISO9001,CE,etc

টেকনিক:

নকল এবং CNC মেশিন

ডিজাইন:

ASME B16.34

প্যাকেজ:

কাঠের কেস, প্যালেট ইত্যাদি

স্ট্যান্ডার্ড:

এএসএমই বি 16.5, এএসএমই বি 16.47, এমএসএস-এসপি -44, এপিআই, ডিআইএন, জিস

সিলিং পৃষ্ঠ:

আরএফ, এফএফ, টিজি, আরজে ইত্যাদি।

পরীক্ষা:

ইউটি

প্রক্রিয়া:

ঝালাই

ব্যাস:

কাস্টম তৈরি

বিশেষ প্রয়োজনীয়তা:

কাস্টম আকার এবং চাপ নাম্বার উপলব্ধ

ফ্ল্যাঞ্জ সারফেস:

এফএফ, আরএফ, টিজি, আরজে ইত্যাদি

কাজের তাপমাত্রা:

-60°C~250°C

আকার:

1/2 ইঞ্চি থেকে 24 ইঞ্চি

পণ্য:

টাইটানিয়াম ঝালাই ঘাড় flanges wn/lwn

ব্যবহার:

রাসায়নিক ফ্ল্যাঞ্জ

প্যাকেজিং বিবরণ:

প্লাইউড কেস বা প্যালেট, অথবা আপনার প্রয়োজন অনুযায়ী

যোগানের ক্ষমতা:

প্রতি মাসে 500 টন/টন

বিশেষভাবে তুলে ধরা:

ইউটি পরীক্ষিত টাইটানিয়াম ফ্ল্যাঞ্জ

জল সরবরাহ ব্যবস্থা টাইটানিয়াম ফ্ল্যাঞ্জ

সিএনসি মেশিনযুক্ত টাইটানিয়াম ফ্ল্যাঞ্জ

পণ্যের বর্ণনা

জল সরবরাহ সিস্টেমের জন্য ASME B16.5 ক্লাস 150 টাইটানিয়াম ফ্ল্যাঞ্জ

ASME B16.5 স্লিপ-অন ফ্ল্যাঞ্জ (SO ফ্ল্যাঞ্জ) ক্লাস 150 SORF (স্লিপ-অন রাইজড ফেস) শিল্প জল সরবরাহ পাইপলাইনের জন্য নির্ভরযোগ্য কর্মক্ষমতা, সহজ ইনস্টলেশন এবং উচ্চতর সিলিং ক্ষমতা সরবরাহ করে। ক্লাস 150 চাপ (150 psi পর্যন্ত) এর জন্য রেট করা হয়েছে, এই ফ্ল্যাঞ্জগুলি পৌরসভা এবং শিল্প জল পরিবহন সিস্টেমে কম থেকে মাঝারি চাপের অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

ASME B16.5 স্ট্যান্ডার্ড বোঝা

ASME B16.5 স্ট্যান্ডার্ড পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিংগুলির জন্য ডিজাইন স্পেসিফিকেশন, উপকরণ, মাত্রা, চাপ-তাপমাত্রা রেটিং এবং পরীক্ষার প্রয়োজনীয়তা সংজ্ঞায়িত করে। "ক্লাস 150" পদটি স্ট্যান্ডার্ড তাপমাত্রা পরিস্থিতিতে প্রতি বর্গ ইঞ্চি (psi) 150 পাউন্ডের চাপের রেটিং নির্দেশ করে, যা গুণমান এবং কর্মক্ষমতা সম্মতি নিশ্চিত করে।

প্রযুক্তিগত বৈশিষ্ট্য

নমিনাল পাইপ সাইজ	ফ্ল্যাঞ্জের বাইরের ব্যাস	ফ্ল্যাঞ্জের বেধ	হাবের ব্যাস, ভিত্তি তে	রাইজড ফেসের ব্যাস	হাবের ব্যাস, ওয়েল্ডিং পয়েন্টে	ওয়েল্ডিং নেক		স্লিপ অন
নমিনাল পাইপ সাইজ	ফ্ল্যাঞ্জের বাইরের ব্যাস	ফ্ল্যাঞ্জের বেধ	হাবের ব্যাস, ভিত্তি তে	রাইজড ফেসের ব্যাস	হাবের ব্যাস, ওয়েল্ডিং পয়েন্টে	হাবের মধ্য দিয়ে দৈর্ঘ্য	বোর ব্যাস	হাবের মধ্য দিয়ে দৈর্ঘ্য	বোর ব্যাস
১/২″ (১৫ মিমি)	৩.৫০ ইঞ্চি (৮৮.৯০ মিমি)	০.৪৪ ইঞ্চি (১১.১১ মিমি)	১.১৯ ইঞ্চি (৩০.১৬ মিমি)	১.৩৮ ইঞ্চি (৩৪.৯৩ মিমি)	০.৮৪ ইঞ্চি (২১.৩৪ মিমি)	০.৬২ ইঞ্চি (১৫.৭৫ মিমি)	০.৮৮ ইঞ্চি (২২.৩৫ মিমি)	১.৮৮ ইঞ্চি (৪৭.৬৩ মিমি)	০.৬৩ ইঞ্চি (১৫.৮৮ মিমি)
৩/৪″ (২০ মিমি)	৩.৮৮ ইঞ্চি (৯৮.৪৩ মিমি)	০.৫০ ইঞ্চি (১২.৭০ মিমি)	১.৫০ ইঞ্চি (৩৮.১০ মিমি)	১.৬৯ ইঞ্চি (৪২.৮৬ মিমি)	১.০৫ ইঞ্চি (২৬.৬৭ মিমি)	০.৮২ ইঞ্চি (২০.৮৩ মিমি)	১.০৯ ইঞ্চি (২৭.৬৯ মিমি)	২.০৬ ইঞ্চি (৫২.৩৯ মিমি)	০.৬৩ ইঞ্চি (১৫.৮৮ মিমি)
১″ (২৫ মিমি)	৪.২৫ ইঞ্চি (১০৭.৯৫ মিমি)	০.৫৬ ইঞ্চি (১৪.২৯ মিমি)	১.৯৪ ইঞ্চি (৪৯.২১ মিমি)	২.০০ ইঞ্চি (৫০.৮০ মিমি)	১.৩২ ইঞ্চি (৩৩.৫৩ মিমি)	১.০৫ ইঞ্চি (২৬.৬৭ মিমি)	১.৩৬ ইঞ্চি (৩৪.৫৪ মিমি)	২.১৯ ইঞ্চি (৫৫.৫৬ মিমি)	০.৬৯ ইঞ্চি (১৭.৪৬ মিমি)
১-১/৪″ (৩২ মিমি)	৪.৬৩ ইঞ্চি (১১৭.৪৮ মিমি)	০.৬৩ ইঞ্চি (১৫.৮৮ মিমি)	২.৩১ ইঞ্চি (৫৮.৭৪ মিমি)	২.৫০ ইঞ্চি (৬৩.৫০ মিমি)	১.৬৬ ইঞ্চি (৪২.১৬ মিমি)	১.৩৮ ইঞ্চি (৩৫.০৫ মিমি)	১.৭০ ইঞ্চি (৪৩.১৮ মিমি)	২.২৫ ইঞ্চি (৫৭.১৫ মিমি)	০.৮১ ইঞ্চি (২০.৬৪ মিমি)
১-১/২″ (৪০ মিমি)	৫.০০ ইঞ্চি (১২৭.০০ মিমি)	০.৬৯ ইঞ্চি (১৭.৪৬ মিমি)	২.৫৬ ইঞ্চি (৬৫.০৯ মিমি)	২.৮৮ ইঞ্চি (৭৩.০৩ মিমি)	১.৯০ ইঞ্চি (৪৮.২৬ মিমি)	১.৬১ ইঞ্চি (৪০.৮৯ মিমি)	১.৯৫ ইঞ্চি (৪৯.৫৩ মিমি)	২.৪৪ ইঞ্চি (৬১.৯১ মিমি)	০.৮৮ ইঞ্চি (২২.২৩ মিমি)
২″ (৫০ মিমি)	৬.০০ ইঞ্চি (১৫২.৪০ মিমি)	০.৭৫ ইঞ্চি (১৯.০৫ মিমি)	৩.০৬ ইঞ্চি (৭৭.৭৯ মিমি)	৩.৬৩ ইঞ্চি (৯২.০৮ মিমি)	২.৩৮ ইঞ্চি (৬০.৪৫ মিমি)	২.০৭ ইঞ্চি (৫২.৫৮ মিমি)	২.৪৪ ইঞ্চি (৬১.৯৮ মিমি)	২.৫০ ইঞ্চি (৬৩.৫০ মিমি)	১.০০ ইঞ্চি (২৫.৪০ মিমি)

টাইটানিয়াম গ্রেডের তুলনা

পরামিতি	টাইটানিয়াম Gr1	টাইটানিয়াম Gr2
রাসায়নিক গঠন	উচ্চ বিশুদ্ধতা, প্রধানত টাইটানিয়াম (Ti 99.5%)	অ্যালুমিনিয়াম এবং লোহার সামান্য পরিমাণ রয়েছে
টান শক্তি (MPa)	২৪০-৩৫০ MPa	350-450 MPa
দীর্ঘকরণ (%)	২৪%	২০%
কঠিনতা	ব্রিনেল কঠোরতা ১২০-১৮০ HB	ব্রিনেল কঠোরতা ১৬০-২১০ HB
জারা প্রতিরোধ ক্ষমতা	খুব ক্ষয়কারী পরিবেশের জন্য চমৎকার	বেশিরভাগ শিল্প পরিবেশের জন্য ভাল
তাপমাত্রা সীমা	-২৫০°C থেকে 400°C	-২৫০°C থেকে 400°C
ওজন	উচ্চ বিশুদ্ধতার কারণে হালকা	ভারী, তবে এখনও অনেক ধাতুর চেয়ে হালকা
ওয়েল্ডযোগ্যতা	চমৎকার, সহজে ওয়েল্ড করা যায়	সাধারণ ওয়েল্ডিং পদ্ধতির জন্য ভাল

ডিজাইনের সুবিধা

স্লিপ-অন ফ্ল্যাঞ্জ ডিজাইন

ন্যূনতম মেশিনিং প্রয়োজনীয়তা সহ সহজ ইনস্টলেশন
বিভিন্ন পাইপ আকার এবং চাপ শ্রেণীর সাথে সামঞ্জস্যপূর্ণ
সহজ নকশার কারণে সাশ্রয়ী সমাধান

রাইজড ফেস (RF) ডিজাইন

উত্তোলিত পৃষ্ঠটি লিক-প্রুফ সংযোগের জন্য উচ্চতর গ্যাসকেট কম্প্রেশন তৈরি করে, বিশেষ করে উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা সিস্টেমে যা অস্থির অবস্থার মধ্যে থাকে তার জন্য গুরুত্বপূর্ণ।

শিল্প অ্যাপ্লিকেশন

রাসায়নিক প্রক্রিয়াকরণ: ক্ষয়কারী রাসায়নিক এবং অ্যাসিড প্রতিরোধী
মেরিন এবং অফশোর: সমুদ্রের জলের ক্ষয় প্রতিরোধ করে
মহাকাশ: ওজন কমানোর জন্য উচ্চ শক্তি-থেকে-ওজন অনুপাত
বিদ্যুৎ উৎপাদন: উচ্চ চাপে বাষ্প, গ্যাস এবং তরল পরিচালনা করে

প্রধান বৈশিষ্ট্য

চ্যালেঞ্জিং পরিবেশে ব্যতিক্রমী জারা প্রতিরোধ ক্ষমতা
হালকা ওজনের কিন্তু শক্তিশালী নির্মাণ
উত্তোলিত ফেস ডিজাইন সহ উচ্চতর সিলিং কর্মক্ষমতা
সীমিত স্থানে সহজ ইনস্টলেশন
রক্ষণাবেক্ষণ হ্রাস সহ বর্ধিত পরিষেবা জীবন
একাধিক চাপ রেটিং-এ উপলব্ধ (ক্লাস 150, 300, 600)
নির্ভুলতার জন্য ফোরজড এবং CNC মেশিনেড
গুণমান নিশ্চিতকরণের জন্য UT পরীক্ষিত
