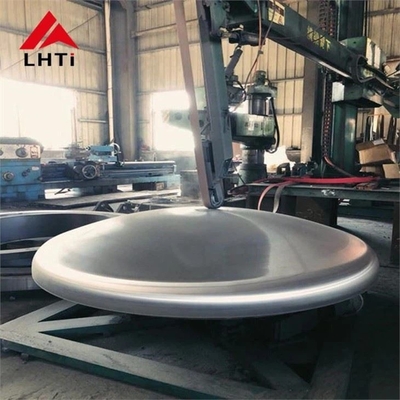

গ্রেড 1 গ্রেড 2 টাইটানিয়াম গোলার্ধীয় মাথা ডিশ আকৃতির টাইটানিয়াম মাথা সরঞ্জাম টাইটানিয়াম সরঞ্জাম

গ্রেড 1 গ্রেড 2 টাইটানিয়াম গোলার্ধীয় মাথা ডিশ আকৃতির টাইটানিয়াম মাথা সরঞ্জাম টাইটানিয়াম সরঞ্জাম

ডিশ মাথাটি এমন একটি উপাদানকে বোঝায় যা পাত্রে শেষটি বন্ধ করতে ব্যবহৃত হয় যাতে অভ্যন্তরীণ এবং বাহ্যিক

মিডিয়া বিচ্ছিন্ন হয়, এছাড়াও hemispherical মাথা / থালা শেষ হিসাবে পরিচিত / উপবৃত্তাকার থালা শেষ।

কন্টেইনার সাধারণত একটি ঘূর্ণনশীল কেস। মাথা পৃষ্ঠের আকৃতি অনুযায়ী, এটি কনভেক্স বিভক্ত করা যেতে পারে

আকৃতি, শঙ্কু আকৃতি, সমতল আকৃতি এবং সংমিশ্রণ আকৃতি

কিছু গ্যাস সিলিন্ডার অভ্যন্তরীণভাবে কনভেক্স ব্যবহার করে

একত্রিত নীচের মাথা, যা কেবল শক্তি নিশ্চিত করতে পারে না, তবে নিরাপদ ব্যবহারের প্রয়োজনীয়তাও পূরণ করতে পারে।

একটি মাথা একটি পাত্রে যে সিলিন্ডার welded হয় একটি অংশ বিভিন্ন জ্যামিতিক আকার অনুযায়ী, এটি হতে পারে

গ্লোবাল, ওভাল, ডিস্ক, গ্লোবাল মুকুট, শঙ্কু শেল এবং ক্যাপে বিভক্ত, যার মধ্যে গ্লোবাল, ওভাল, ডিস্ক এবং

গোলাকার মুকুট মাথা সম্মিলিতভাবে কনভেক্স মাথা হিসাবে উল্লেখ করা হয়। ঢালাই মধ্যে butt ঢালাই বিভক্ত করা হয়

মাথা, সকেট ওয়েল্ডিং হেড. সব ধরনের কনটেইনার সরঞ্জামের জন্য ব্যবহার করা হয়, যেমন স্টোরেজ ট্যাংক, তাপ এক্সচেঞ্জার,

টাওয়ার, রিঅ্যাক্টর, বয়লার এবং বিভাজন সরঞ্জাম ইত্যাদি

(টাইটানিয়াম ডিশ হেড) DIN28013:

ডিশ হেডের ধরন

ডিশ হেড বিভিন্ন আকারে আসে, প্রতিটি নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচিত হয়। এখানে সাধারণ প্রকারগুলি রয়েছেঃ

1. গোলার্ধীয় মাথা:

   • আকৃতিঃ একটি নিখুঁত অর্ধ-গোলক, আধা গোলাকার মাথা সর্বোত্তম চাপ বিতরণ সরবরাহ করে এবং অভ্যন্তরীণ চাপের অধীনে উপাদান ব্যবহারের ক্ষেত্রে সবচেয়ে দক্ষ মাথা আকৃতি হিসাবে বিবেচিত হয়।
   • ব্যবহারঃ উচ্চ চাপ অ্যাপ্লিকেশন যেমন চুল্লি, চাপ জাহাজ এবং বয়লারগুলিতে সাধারণ।

2. এলিপটিক্যাল ডিশ হেডস:

   • আকৃতিঃ এটি একটি উপবৃত্তাকার বাঁকা মাথা। এটি শক্তি এবং উপাদান ব্যবহারের মধ্যে ভারসাম্য সরবরাহ করে এবং প্রায়শই মাঝারি চাপ প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
   • ব্যবহারঃ মাঝারি চাপের স্টোরেজ ট্যাঙ্ক, তাপ এক্সচেঞ্জার এবং চুল্লিগুলির জন্য উপযুক্ত।

3. কনভেক্স হেডস:

   • আকৃতিঃ কনভেক্স মাথাগুলির একটি বৃত্তাকার, বাইরের দিকে মুখোমুখি কার্ভ রয়েছে। সাধারণ উদাহরণগুলি হল গোলাকার মাথা, ডিম্বাকৃতির মাথা এবং ডিস্ক আকৃতির মাথা।
   • ব্যবহারঃ এই মাথাগুলি প্রায়শই গ্যাস সিলিন্ডার, বয়লার, রাসায়নিক চুল্লি এবং অনুরূপ চাপের পাত্রে ব্যবহৃত হয়, যেখানে কনভেক্স ডিজাইন অভ্যন্তরীণ চাপকে দক্ষতার সাথে বিতরণ করতে সহায়তা করতে পারে।

4. গোলাকার মুকুট মাথা:

   • আকৃতিঃ গোলাকার মুকুটটি একটি গোলকের অংশ এবং সাধারণত সর্বোত্তম শক্তি সরবরাহ করার সময় উপাদান ব্যবহার হ্রাস করতে ব্যবহৃত হয়।
   • ব্যবহারঃ এই ধরনের উচ্চ চাপ সিস্টেমের জন্য পছন্দ করা হয় যেখানে সর্বনিম্ন বেধ এবং দক্ষ চাপ বন্টন অপরিহার্য।

5. শঙ্কুযুক্ত মাথা:

   • আকৃতিঃ একটি শঙ্কুযুক্ত মাথার একটি শঙ্কুযুক্ত আকৃতি রয়েছে যা সাধারণত পাত্রে cylindrical অংশ এবং ধারক এর গম্বুজ মধ্যে ধীরে ধীরে রূপান্তর প্রয়োজন অ্যাপ্লিকেশন ব্যবহার করা হয়।
   • ব্যবহারঃ বিভাজন সরঞ্জাম, তাপ এক্সচেঞ্জার এবং বয়লারগুলিতে সাধারণ।

6. ফ্ল্যাট হেডস:

   • আকৃতিঃ এই মাথাগুলি সমতল আকৃতির, সাধারণত কম চাপের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে পাত্রে উল্লেখযোগ্য অভ্যন্তরীণ চাপ সহ্য করার প্রয়োজন হয় না।
   • ব্যবহারঃ স্টোরেজ ট্যাঙ্ক, পাইপিং সিস্টেম এবং কিছু তাপ এক্সচেঞ্জারে ব্যবহৃত হয়।

টাইটানিয়াম এলিপটিক্যাল হেডের ব্যবহারঃ

এলিপটিক্যাল হেডের উপাদান:ডিশ মাথা বিভিন্ন উপকরণ থেকে তৈরি করা যেতে পারে

উদাহরণস্বরূপ, কার্বন ইস্পাত (A3, 20#, Q235, Q345B, 16Mn, ইত্যাদি), স্টেইনলেস স্টীল (304, 321,

304L,316, 316L, ইত্যাদি), খাদ ইস্পাত (15Mo3 15CrMoV 35CrMoV 45CrMo), অ্যালুমিনিয়াম, টাইটানিয়াম,

তামা,নিকেল এবং নিকেল খাদ ইত্যাদি) উপাদানটি ডিভাইসের সাথে একই হতে হবে।আমরা বিশেষায়িত

টাইটানিয়াম hemispherical মাথা.

ডিশ হেডের জন্য ওয়েল্ডিংয়ের ধরন

ডিশ হেডগুলি সাধারণত চাপের পাত্রে সিলিন্ডারিক দেহের সাথে ঝালাই করা হয় এবং নকশার উপর নির্ভর করে দুটি সাধারণ ধরণের ঝালাই পদ্ধতি রয়েছেঃ

1. বিট ওয়েল্ডিং:

   • এটি যেখানে ডিশ হেড এবং সিলিন্ডারিক শরীরের প্রান্তগুলি তাদের পরিধি বরাবর সারিবদ্ধ এবং ঝালাই করা হয়। এটি একটি মসৃণ, ফ্লাশ সংযোগ নিশ্চিত করে যা উচ্চ অভ্যন্তরীণ চাপের প্রতিরোধ করতে পারে।

2. সকেট ওয়েল্ডিং:

   • এই ধরণের, মাথাটি সিলিন্ডারের শেষে একটি সকেটটিতে লাগানো হয় এবং সংযোগটি সিলিন্ডারের বাইরের পরিধিটি ldালাই করে তৈরি করা হয়।এই পদ্ধতিটি সাধারণত ছোট ব্যাসার্ধের পাত্রে বা কম চাপের সিস্টেমের জন্য ব্যবহৃত হয়.

ডিশ হেডের ব্যবহার

ডিশ হেডগুলি বিভিন্ন শিল্প এবং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যার জন্য চাপ সীমাবদ্ধতা বা অভ্যন্তরীণ এবং বাহ্যিক মিডিয়া পৃথক করার প্রয়োজন হয়ঃ

• স্টোরেজ ট্যাংক:
  চাপের অধীনে তরল, গ্যাস বা রাসায়নিক সংরক্ষণকারী ট্যাঙ্কের শেষগুলি সিল করতে ব্যবহৃত হয়।

• তাপ এক্সচেঞ্জার:
  তরলগুলির মধ্যে তাপ স্থানান্তর করে এমন সিস্টেমগুলিতে পাওয়া যায়, চাপের অখণ্ডতা বজায় রেখে মাথাগুলি তাপ এক্সচেঞ্জারগুলির শেষগুলি বন্ধ করতে সহায়তা করে।

• বেতার:
  বাষ্পীয় বয়লারে, ডিশ হেডগুলি সিস্টেমের মধ্যে চাপ এবং তাপ ধরে রাখতে নিশ্চিত করে।

• রিঅ্যাক্টর:
  রাসায়নিক চুল্লি, পারমাণবিক চুল্লি এবং অন্যান্য বিক্রিয়া পাত্রে ব্যবহৃত হয়, যেখানে চাপ এবং নিরাপত্তা সমালোচনামূলক।

• বিচ্ছেদ সরঞ্জামঃ
  ফিল্টারিং এবং বিচ্ছেদ সিস্টেমে পাওয়া যায় যেখানে চাপের অধীনে তরল এবং গ্যাসগুলি আবদ্ধ করা প্রয়োজন।

• গ্যাস সিলিন্ডার:
  গ্যাস সিলিন্ডার তৈরিতে প্রায়শই কনভেক্স মাথা ব্যবহার করা হয়, যা চাপের অধীনে গ্যাস সঞ্চয় করে।
