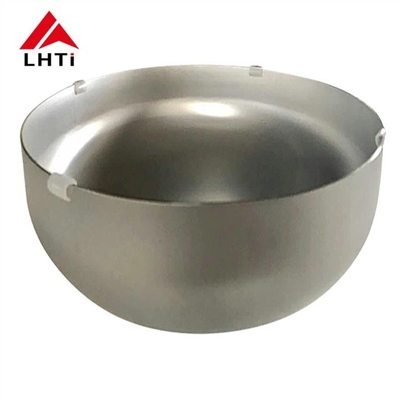

টাইটানিয়াম গোলার্ধীয় মাথা প্লেট আকৃতির গ্রেড 5 গ্রেড 7 টি টাইটানিয়াম সরঞ্জাম

টাইটানিয়াম গোলার্ধীয় মাথা প্লেট আকৃতির গ্রেড 5 গ্রেড 7 টি টাইটানিয়াম সরঞ্জাম

ডিশ মাথাটি এমন একটি উপাদানকে বোঝায় যা পাত্রে শেষটি বন্ধ করতে ব্যবহৃত হয় যাতে অভ্যন্তরীণ এবং বাহ্যিক

মিডিয়া বিচ্ছিন্ন হয়, এছাড়াও hemispherical মাথা / থালা শেষ হিসাবে পরিচিত / উপবৃত্তাকার থালা শেষ।

কন্টেইনার সাধারণত একটি ঘূর্ণনশীল কেস। মাথা পৃষ্ঠের আকৃতি অনুযায়ী, এটি কনভেক্স বিভক্ত করা যেতে পারে

আকৃতি, শঙ্কু আকৃতি, সমতল আকৃতি এবং সংমিশ্রণ আকৃতি

কিছু গ্যাস সিলিন্ডার অভ্যন্তরীণভাবে কনভেক্স ব্যবহার করে

একত্রিত নীচের মাথা, যা কেবল শক্তি নিশ্চিত করতে পারে না, তবে নিরাপদ ব্যবহারের প্রয়োজনীয়তাও পূরণ করতে পারে।

একটি মাথা একটি পাত্রে যে সিলিন্ডার welded হয় একটি অংশ বিভিন্ন জ্যামিতিক আকার অনুযায়ী, এটি হতে পারে

গ্লোবাল, ওভাল, ডিস্ক, গ্লোবাল মুকুট, শঙ্কু শেল এবং ক্যাপে বিভক্ত, যার মধ্যে গ্লোবাল, ওভাল, ডিস্ক এবং

গোলাকার মুকুট মাথা সম্মিলিতভাবে কনভেক্স মাথা হিসাবে উল্লেখ করা হয়। ঢালাই মধ্যে butt ঢালাই বিভক্ত করা হয়

মাথা, সকেট ওয়েল্ডিং হেড. সব ধরনের কনটেইনার সরঞ্জামের জন্য ব্যবহার করা হয়, যেমন স্টোরেজ ট্যাংক, তাপ এক্সচেঞ্জার,

টাওয়ার, রিঅ্যাক্টর, বয়লার এবং বিভাজন সরঞ্জাম ইত্যাদি

(টাইটানিয়াম ডিশ হেড) DIN28013:

টাইটানিয়াম ডিশ হেডগুলি এমন শিল্পে ব্যাপকভাবে ব্যবহৃত হয় যেখানে চরম অবস্থার সাথে মোকাবিলা করার জন্য উচ্চ-কার্যকারিতা, জারা-প্রতিরোধী উপকরণগুলির প্রয়োজন হয়। টাইটানিয়ামের অনন্য বৈশিষ্ট্যগুলি,যেমন তার চমৎকার শক্তি-ওজন অনুপাত, ক্ষয় প্রতিরোধের (বিশেষ করে আক্রমণাত্মক পরিবেশে) এবং উচ্চ তাপমাত্রা সহনশীলতা, এটি বিভিন্ন সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।নীচে মূল এলাকায় যেখানে টাইটানিয়াম থালা মাথা সাধারণত ব্যবহার করা হয়:

1চাপের পাত্রে

টাইটানিয়াম ডিশ হেডগুলি তাদের উচ্চতর শক্তি, স্থায়িত্ব এবং উচ্চ চাপ এবং কঠোর পরিবেশ উভয়ই সহ্য করার ক্ষমতা কারণে চাপ জাহাজগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।এই চাপের পাত্রে প্রায়ই তরল সঞ্চয় করা হয়, গ্যাস, বা উচ্চ চাপের অধীনে রাসায়নিক, এবং টাইটানিয়াম থালা মাথা একটি নির্ভরযোগ্য, ফুটো-প্রতিরোধী সীল প্রদান করে।

• প্রয়োগঃ পেট্রোকেমিক্যালস, পারমাণবিক শক্তি এবং শিল্প গ্যাস সঞ্চয়স্থানের মতো শিল্পে ব্যবহৃত হয়।

2. তেল অনুসন্ধান

তেল অন্বেষণে, টাইটানিয়াম ডিশ হেডগুলি উচ্চ চাপের পরিবেশে উন্মুক্ত বিভিন্ন সরঞ্জামগুলিতে যেমন অফশোর তেল প্ল্যাটফর্ম এবং সাবমেরিন সরঞ্জামগুলিতে ব্যবহৃত হয়।টাইটানিয়াম সমুদ্রের পানিতে ক্ষয় প্রতিরোধের ক্ষমতা, এর শক্তির সাথে মিলিত, এটি তেল অনুসন্ধানের জন্য একটি আদর্শ উপাদান তৈরি করে।

• অ্যাপ্লিকেশনঃ সমুদ্রের নীচে পাইপলাইন, ব্লো আউট প্রতিরোধক এবং অন্যান্য উচ্চ চাপ সরঞ্জামগুলিতে ব্যবহৃত হয়।

3গ্যাস অনুসন্ধান

তেল অনুসন্ধানের মতো, গ্যাস অনুসন্ধানে এমন সরঞ্জাম প্রয়োজন যা চরম চাপ মোকাবেলা করতে পারে এবং হাইড্রোজেন সালফাইড (এইচ 2 এস) এবং কার্বন ডাই অক্সাইড (সিও 2) এর মতো গ্যাসের ক্ষয় প্রতিরোধ করতে পারে।টাইটানিয়াম থালা মাথা এই উদ্দেশ্যে আদর্শ, গ্যাস সঞ্চয় ও পরিবহন ব্যবস্থার কাঠামোগত অখণ্ডতা নিশ্চিত করে।

• প্রয়োগঃ গ্যাস সঞ্চয়কারী পাত্রে, কম্প্রেসার এবং গ্যাস প্রক্রিয়াকরণ উদ্ভিদে সাধারণ।

4তাপ এক্সচেঞ্জার

তাপ এক্সচেঞ্জারগুলিতে, টাইটানিয়াম ডিশ হেডগুলি প্রায়শই এক্সচেঞ্জারগুলির শেষগুলি সিল করতে ব্যবহৃত হয়।টাইটানিয়াম এর ক্ষয় প্রতিরোধের এবং উচ্চ তাপ পরিবাহিতা তা তাপ স্থানান্তর অ্যাপ্লিকেশন জন্য উপযুক্তবিশেষ করে সামুদ্রিক অ্যাপ্লিকেশন, রাসায়নিক প্রক্রিয়াকরণ এবং নিষ্কাশন উদ্ভিদগুলির মতো আক্রমণাত্মক পরিবেশে।

• প্রয়োগঃ সমুদ্রের পানি দিয়ে শীতল তাপ এক্সচেঞ্জার এবং রাসায়নিক চুল্লিতে ব্যবহৃত হয়।

5. বিদ্যুৎ উৎপাদন

বিদ্যুৎ উৎপাদনের সুবিধা, বিশেষ করে বাষ্প বা পারমাণবিক শক্তি জড়িত, চাপ জাহাজ এবং সংশ্লিষ্ট উপাদানগুলি প্রয়োজন যা উচ্চ তাপমাত্রা এবং চাপ মোকাবেলা করতে পারে।টাইটানিয়াম থালা মাথা একটি নির্ভরযোগ্য সিলিং প্রক্রিয়া প্রদান, এই ধরনের অবস্থার মধ্যে তরল ও গ্যাসের নিরাপদ আবরণ নিশ্চিত করে।

• প্রয়োগঃ বয়লার, বাষ্প টারবাইন এবং পারমাণবিক চুল্লিতে পাওয়া যায়।

6. রাসায়নিক প্রক্রিয়াকরণ

রাসায়নিক প্রক্রিয়াকরণ শিল্পে প্রায়ই ক্ষয়কারী রাসায়নিক এবং চরম তাপমাত্রা জড়িত। টাইটানিয়াম থালা মাথা বিভিন্ন সরঞ্জাম যেমন চুল্লি, ট্যাংক, এবং স্টোরেজ পাত্রে ব্যবহার করা হয়,অ্যাসিডিক এবং ক্যাস্টিক রাসায়নিকের জন্য চমৎকার প্রতিরোধ ক্ষমতা.

• প্রয়োগঃ রাসায়নিক চুল্লি, সঞ্চয়স্থান ট্যাঙ্ক এবং মিশ্রণ পাত্রে ব্যবহৃত হয়।

7. ড্যাসলিনেশন

সমুদ্রের জলকে মিষ্টি জলে রূপান্তরিত করে, স্যালিনেশন প্রক্রিয়াগুলি ক্ষয়কারী লবণাক্ত জল এবং উচ্চ চাপের পরিবেশে উল্লেখযোগ্যভাবে এক্সপোজার জড়িত।টাইটানিয়াম লবণাক্ত জলের ক্ষয় প্রতিরোধী, এটি চাপের পাত্রে, তাপ এক্সচেঞ্জার এবং পাম্প সহ নিমজ্জন সরঞ্জামগুলির জন্য একটি আদর্শ উপাদান তৈরি করে।

• প্রয়োগঃ বিপরীত অস্মোসিস ইউনিট, বাষ্পীভবন এবং নিষ্কাশন উদ্ভিদে ব্যবহৃত হয়।

8. জল পরিশোধন

টাইটানিয়াম ডিশ হেডগুলি জল চিকিত্সা উদ্ভিদে ব্যবহৃত হয়, যেখানে তারা বিশেষত অ্যাসিডিক বা ক্ষারীয় জল জড়িত কঠোর অবস্থার মধ্যে জলের সঞ্চয় এবং পরিস্রাবণ পরিচালনা করতে সহায়তা করে।টাইটানিয়াম ক্ষয় এবং স্কেলিং প্রতিরোধের এটি উভয় পানীয় জল এবং বর্জ্য জল চিকিত্সা অ্যাপ্লিকেশন জন্য একটি সর্বোত্তম পছন্দ করে তোলে.

• প্রয়োগঃ ফিল্টারিং ট্যাঙ্ক, চিকিত্সা রিঅ্যাক্টর এবং চাপের পাত্রে ব্যবহৃত হয়।

টাইটানিয়াম ডিশ হেডের উৎপাদন পদ্ধতি

টাইটানিয়াম থালা মাথা উত্পাদন উপাদান শক্তি, জারা প্রতিরোধের, এবং পৃষ্ঠ সমাপ্তির কঠোর প্রয়োজনীয়তা পূরণ নিশ্চিত করার জন্য বেশ কয়েকটি সমালোচনামূলক পদক্ষেপ জড়িত।এখানে উত্পাদন প্রক্রিয়া একটি ভাঙ্গন আছে:

টাইটানিয়াম প্লেট বা প্লাস্টিকযুক্ত ইস্পাত প্লেটের প্রাথমিক উৎপাদন

• প্রক্রিয়াঃ উৎপাদন শুরু হয় টাইটানিয়াম প্লেট বা প্লাস্টিকযুক্ত ইস্পাত প্লেট তৈরি করে, যা থালা মাথা হিসাবে গঠিত হবে।এই প্লেটগুলি হয় খাঁটি টাইটানিয়াম বা টাইটানিয়াম খাদ এবং উন্নত বৈশিষ্ট্যগুলির জন্য অন্যান্য ধাতুগুলির সাথে আচ্ছাদন জড়িত থাকতে পারে.
• পরিদর্শন: প্রাথমিক প্লেটগুলোতে কোনো ত্রুটি যেমন ফাটল, অসঙ্গতি বা অমেধ্যতা আছে কিনা তা পরিদর্শন করা হয়।

পরিষ্কার এবং গ্রিলিং প্লেট পৃষ্ঠ

• প্রক্রিয়াঃ টাইটানিয়াম প্লেটগুলির পৃষ্ঠগুলি নিখুঁতভাবে পরিষ্কার করা হয় যাতে কোনও অক্সিডেশন, গ্রীস বা অন্যান্য দূষণকারীগুলি অপসারণ করা হয়। পরিষ্কার করার পরে, টাইটানিয়াম প্লেটগুলি পরিষ্কার করা হয়।উপরিভাগগুলি গঠনের প্রক্রিয়াটির জন্য প্রস্তুতির জন্য মসৃণ সমাপ্তি পর্যন্ত মাউন্ট করা হয়.

কোট প্রোটেকশন ও পেইন্ট

• প্রক্রিয়াঃ গঠন এবং হ্যান্ডলিং প্রক্রিয়া চলাকালীন কোনও ক্ষতি রোধ করার জন্য প্লেটে একটি প্রতিরক্ষামূলক লেপ প্রয়োগ করা হয়। কিছু ক্ষেত্রে,পেইন্ট আরও জারা প্রতিরোধের জন্য বা নান্দনিক উদ্দেশ্যে প্রয়োগ করা যেতে পারে.

গঠনের কাজ (গরম বা ঠান্ডা গঠনের কাজ)

• প্রক্রিয়াঃ টাইটানিয়াম প্লেটটি তারপরে একটি থালা আকারে গঠিত হয়, হয় গরম গঠনের মাধ্যমে (উচ্চ তাপমাত্রায় নমনীয়তা বাড়ানোর জন্য) বা ঠান্ডা গঠনের মাধ্যমে (রুম তাপমাত্রায়) ।এই প্রক্রিয়া পছন্দসই থালা মাথা কনফিগারেশন মধ্যে প্লেট আকৃতি, যা গোলার্ধ, উপবৃত্তাকার বা শঙ্কুযুক্ত হতে পারে।

কাটা ও পিষার জন্য প্রস্তুতি

• প্রক্রিয়া: গঠনের পর, থালা মাথা কাটাতে প্রস্তুত করা হয়। অতিরিক্ত উপাদান কাটা হয়, এবং একটি পরিষ্কার, অভিন্ন সমাপ্তি নিশ্চিত করার জন্য প্রান্তগুলি গ্রাইন্ড করা হয়।

পিকিং

• প্রক্রিয়াঃ টাইটানিয়াম ডিশের মাথাটি একটি অ্যাসিড স্নানে ডুবিয়ে আকার এবং ldালাই প্রক্রিয়া চলাকালীন গঠিত কোনও স্কেল, অক্সাইড স্তর বা দূষণকারীগুলি অপসারণ করা জড়িত।এই ধাপটি নিশ্চিত করে যে থালা মাথা আরও প্রক্রিয়াকরণের জন্য একটি পরিষ্কার পৃষ্ঠ আছে.

UT & PT টেস্টিং

• প্রক্রিয়াঃ কোন অভ্যন্তরীণ বা পৃষ্ঠের ত্রুটি সনাক্ত করার জন্য, যথাক্রমে, অতিস্বনক পরীক্ষা (UT) এবং অনুপ্রবেশকারী পরীক্ষা (PT) পরিচালিত হয়।এই অ-ধ্বংসাত্মক পরীক্ষার পদ্ধতি টাইটানিয়াম থালা মাথা কাঠামোগত অখণ্ডতা নিশ্চিত.

অনুরোধ অনুসারে পৃষ্ঠের পোলিশিং

• প্রক্রিয়াঃ যদি নির্দিষ্ট পৃষ্ঠের সমাপ্তি প্রয়োজন হয় (যেমন, উচ্চ-গ্লস বা সাটিন), পছন্দসই চেহারা এবং মসৃণতা অর্জনের জন্য পোলিশ করা হয়।এটিও পৃষ্ঠের জারা প্রতিরোধের বৃদ্ধি.

চূড়ান্ত পরিদর্শন

• প্রক্রিয়াঃ টাইটানিয়াম থালা মাথাটি সমস্ত নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য একটি চূড়ান্ত পরিদর্শন করা হয়, যার মধ্যে মাত্রা, মানের মানদণ্ড এবং কর্মক্ষমতা মানদণ্ড অন্তর্ভুক্ত।পরবর্তী ধাপে যাওয়ার আগে যে কোন ত্রুটি বা অসঙ্গতি সমাধান করা হয়.

প্যাকিং

• প্রক্রিয়াঃ একবার টাইটানিয়াম ডিশ মাথা সব পরিদর্শন পাস, এটি সাবধানে চালানের জন্য প্যাক করা হয়। প্যাকেজিং পরিবহন সময় ক্ষতি থেকে ডিশ মাথা রক্ষা করে,এটি নিশ্চিত করা যে তারা ইনস্টলেশন সাইটে দুর্দান্ত অবস্থায় পৌঁছেছে.

টাইটানিয়াম এলিপটিক্যাল হেডের ব্যবহারঃ

এলিপটিক্যাল হেডের উপাদান:ডিশ মাথা বিভিন্ন উপকরণ থেকে তৈরি করা যেতে পারে

উদাহরণস্বরূপ, কার্বন ইস্পাত (A3, 20#, Q235, Q345B, 16Mn, ইত্যাদি), স্টেইনলেস স্টীল (304, 321,

304L,316, 316L, ইত্যাদি), খাদ ইস্পাত (15Mo3 15CrMoV 35CrMoV 45CrMo), অ্যালুমিনিয়াম, টাইটানিয়াম,

তামা,নিকেল এবং নিকেল খাদ ইত্যাদি) উপাদানটি ডিভাইসের সাথে একই হতে হবে।আমরা বিশেষায়িত

টাইটানিয়াম hemispherical মাথা.

ডিশ হেডের জন্য ওয়েল্ডিংয়ের ধরন

ডিশ হেডগুলি সাধারণত চাপের পাত্রে সিলিন্ডারিক দেহের সাথে ঝালাই করা হয় এবং নকশার উপর নির্ভর করে দুটি সাধারণ ধরণের ঝালাই পদ্ধতি রয়েছেঃ

1. বিট ওয়েল্ডিং:

   • এটি যেখানে ডিশ হেড এবং সিলিন্ডারিক শরীরের প্রান্তগুলি তাদের পরিধি বরাবর সারিবদ্ধ এবং ঝালাই করা হয়। এটি একটি মসৃণ, ফ্লাশ সংযোগ নিশ্চিত করে যা উচ্চ অভ্যন্তরীণ চাপের প্রতিরোধ করতে পারে।

2. সকেট ওয়েল্ডিং:

   • এই ধরণের, মাথাটি সিলিন্ডারের শেষে একটি সকেটটিতে লাগানো হয় এবং সংযোগটি সিলিন্ডারের বাইরের পরিধিটি ldালাই করে তৈরি করা হয়।এই পদ্ধতিটি সাধারণত ছোট ব্যাসার্ধের পাত্রে বা কম চাপের সিস্টেমের জন্য ব্যবহৃত হয়.

টাইটানিয়াম হেডের স্পেসিফিকেশনঃ

রাসায়নিক গঠন

যান্ত্রিক বৈশিষ্ট্য
