টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ Gr2 Gr12 RF পোলিশ

ব্র্যান্ড নাম:	LIHUA
মডেল নম্বর:	এলএইচ-এসও
MOQ.:	5 টি টুকরা
দাম:	US dollar $25/pc--US dollar $85/pc
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 5000 পিসিএস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

বাওজি, চীন

সাক্ষ্যদান:

ISO9001, TUV etc.

পণ্যের নাম:

টাইটানিয়াম SO ফ্ল্যাঞ্জ

স্ট্যান্ডার্ড:

ANSI / ASME B165

উপাদান:

গ্রেড ২, গ্রেড ১২

আবেদন:

রাসায়নিক শিল্প

সিলিং পৃষ্ঠ:

আরএফ

আকার:

1/2'~80' ((DN10~3600)

চাপ:

150#-2500#

সারফেস:

পালিশ

টেকনিক:

নকল এবং CNC মেশিন

পরিদর্শন:

অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1

প্যাকেজিং বিবরণ:

রপ্তানির জন্য পাতলা পাতলা কাঠের বাক্সে থাকা ফেনা দ্বারা মোড়ানো

যোগানের ক্ষমতা:

প্রতি মাসে 5000 পিসিএস

বিশেষভাবে তুলে ধরা:

পাইপ ফ্ল্যাঞ্জে স্লিপ করুন

উত্থাপিত মুখের ফ্ল্যাঞ্জে স্লিপ করুন

পণ্যের বর্ণনা

টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ Gr2 Gr12 RF পোলিশ

এই টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জটি একটি উচ্চতর মুখ (SO RF) ফ্ল্যাঞ্জ যা একটি পোলিশ পৃষ্ঠের সাথে, গ্রেড 2 এবং গ্রেড 12 এর টাইটানিয়াম থেকে কাঠামোগত এবং সিএনসি মেশিনযুক্ত।নকশা উপর স্লিপ পাইপ গর্ত মাধ্যমে স্লাইড করতে দেয় যাতে ফ্ল্যাঞ্জ অবস্থান এবং পাইপ welded করা যাবে, যা এটিকে নিম্ন চাপ পাইপিংয়ের জন্য একটি কার্যকর পছন্দ করে যেখানে সারিবদ্ধ করা সহজ এবং ওয়েল্ডিং অ্যাক্সেস ভাল। টাইটানিয়াম কম ওজন, উচ্চ শক্তি এবং চমৎকার জারা প্রতিরোধের একত্রিত করে,তাই ফ্ল্যাঞ্জ ব্যাপকভাবে রাসায়নিক শিল্পে এবং অন্যান্য ক্ষয়কারী এবং সামুদ্রিক সেবা যেখানে কার্বন ইস্পাত rusted হবে ব্যবহৃত হয়. আকার 1/2 ইঞ্চি থেকে 80 ইঞ্চি (DN10 থেকে DN3600) থেকে 150 থেকে 2500 ক্লাসের চাপের ক্লাসের সাথে চলে।

টেকনিক্যাল স্পেসিফিকেশন

পণ্য	টাইটানিয়াম স্লিপ ফ্ল্যাঞ্জ (SO ফ্ল্যাঞ্জ)
স্ট্যান্ডার্ড	ANSI / ASME B165, EN1092-1, JIS B2220, DIN 2627-2628
উপাদান	Gr2, Gr12 (এছাড়াও Gr1, Gr5, Gr7, Gr9)
আকার	১/২ ইঞ্চি থেকে ৮০ ইঞ্চি (DN10 থেকে DN3600)
চাপ শ্রেণী	ক্লাস 150 থেকে 2500; DIN PN6 থেকে PN250
সিলিং পৃষ্ঠ	আরএফ, এফএফ, টিজি, আরজে
উপরিভাগ	পোলিশ
কৌশল	কাঠামো এবং সিএনসি মেশিন
পরিদর্শন	আল্ট্রাসোনিক টেস্টিং এবং উপাদান পরীক্ষার রিপোর্ট EN 10204 3.1

উপলব্ধ বিকল্প

পয়েন্ট	পরিসীমা
নামমাত্র আকার	১/২ ইঞ্চি থেকে ৮০ ইঞ্চি (DN10 থেকে DN3600)
চাপ শ্রেণী	ক্লাস ১৫০, ৩০০, ৬০০, ৯০০, ১৫০০, ২৫০০
উপাদান গ্রেড	Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
সিলিং মুখ	আরএফ, এফএফ, টিজি, আরজে
পৃষ্ঠতল সমাপ্তি	পোলিশ, মেশিনযুক্ত

ফ্ল্যাঞ্জের মাত্রা, ক্লাস 150 (নির্বাচিত আকার, ইঞ্চি)

নাম. পাইপের আকার	ফ্ল্যাঞ্জ ডায়া।	ফ্ল্যাঞ্জ থিক।	রাইজড ফেস ডায়া।	বোল্টের সংখ্যা	বোল্ট সার্কেল
অর্ধেক	৩-১/২	৭/১৬	১-৩/৮	4	২-৩/৮
1	৪-১৪	৯/১৬	2	4	৩-১/৮
2	6	৩/৪	৩-৫/৮	4	৪-৩-৪
4	9	১৫/১৬	৬-৩-১৬	8	৭-১/২
6	11	1	৮/২	8	৯-১২
8	১৩-১২	১-১/৮	১০-৫/৮	8	১১-৩/৪

পণ্যের ছবি

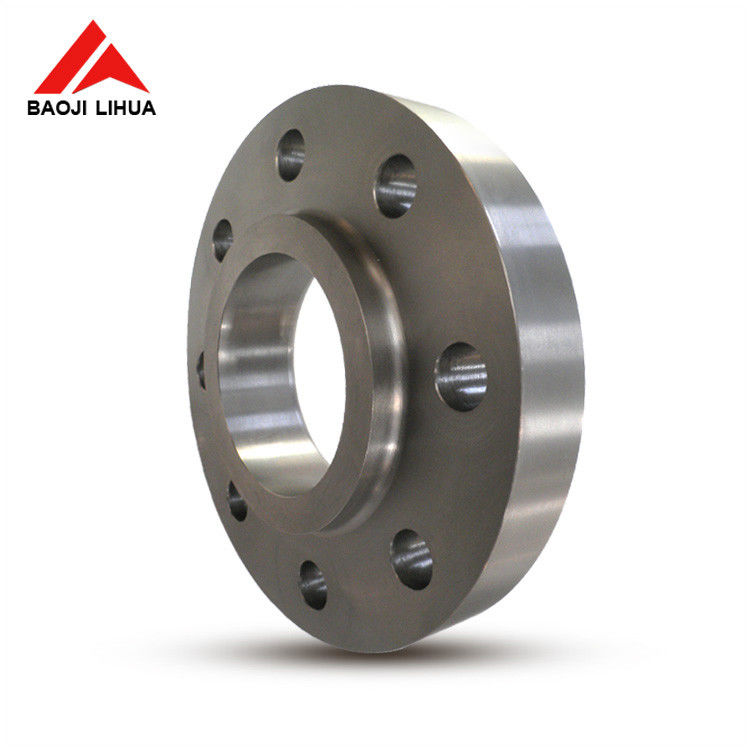

Gr2 Gr12 titanium slip on raised face flange

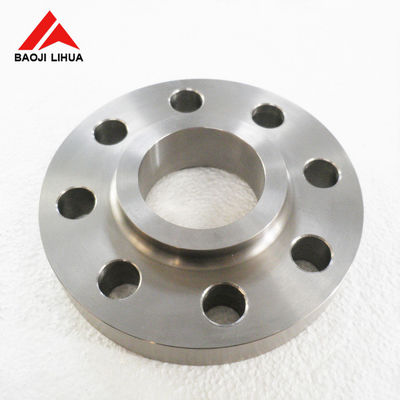

Polished titanium SO RF flange

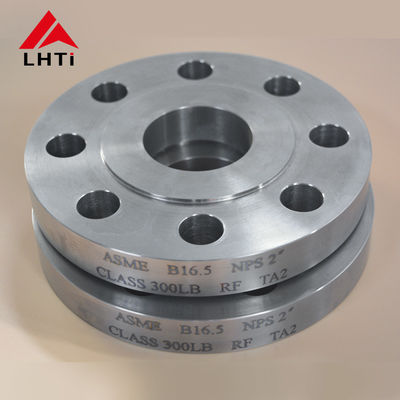

Titanium slip on flange ANSI B16.5

অ্যাপ্লিকেশন

ফ্ল্যাঞ্জটি পাইপ, ভালভ এবং ক্ষয়কারী পরিষেবাতে সরঞ্জামগুলিকে একত্রিত করতে ব্যবহৃত হয়। সাধারণ ব্যবহারগুলির মধ্যে রাসায়নিক প্রক্রিয়াকরণ লাইন এবং পাত্রে, তাপ এক্সচেঞ্জার, নিষ্কাশন এবং জল চিকিত্সা উদ্ভিদ অন্তর্ভুক্ত রয়েছে,সামুদ্রিক পাইপিং, এবং সাধারণ শিল্প পাইপিং যেখানে একটি হালকা, শক্তিশালী এবং মরিচা মুক্ত flange প্রয়োজন হয়। কারণ টাইটানিয়াম অ চৌম্বকীয় এবং সমুদ্রের জল এবং অনেক অ্যাসিড প্রতিরোধী,ফ্ল্যাঞ্জটি অফশোর এবং উপকূলীয় ইনস্টলেশনের জন্যও উপযুক্তআকার, চাপ শ্রেণী, গ্রেড এবং সিলিং পৃষ্ঠ গ্রাহকের অঙ্কন অনুযায়ী উত্পাদিত করা যেতে পারে, এবং একটি উপাদান পরীক্ষার প্রতিবেদন EN 10204 3.1 অনুরোধে অতিস্বনক পরীক্ষার সাথে সরবরাহ করা হয়।
