Gr2 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ WNRF ANSI B16.5

ব্র্যান্ড নাম:	LHTi
মডেল নম্বর:	WN
MOQ.:	1 পিসি
দাম:	$15.5-75.5 / pc
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি, ডি/পি, ডি/এ, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 1000000 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন, শানসি, বাওজি (চীনের টাইটানিয়াম উপত্যকা)

সাক্ষ্যদান:

ISO9001:2015

স্ট্যান্ডার্ড:

ANSI/ASME/ASTM B16.5, ASTM B381

টাইপ:

WN (ওয়েল্ড নেক ফ্ল্যাঞ্জ)

উপাদান:

টাইটানিয়াম Gr2

আকার:

1/2"-36"

ক্লাস:

CL150 CL300 CL600 CL900 CL1500 CL2500 CL3000

গুণমান পরীক্ষা:

ইউটি, পিটি ইত্যাদি

MOQ:

1 পিসি

তৃতীয় পক্ষের পরীক্ষা:

TUV, SGS, BV ইত্যাদি

প্যাকেজিং বিবরণ:

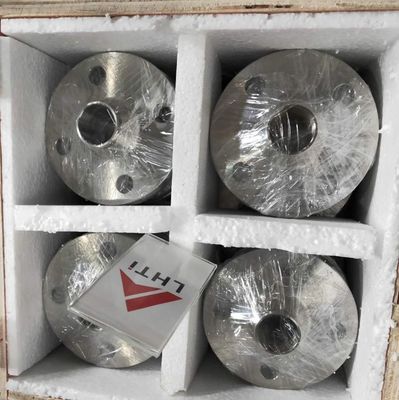

স্ট্যান্ডার্ড রপ্তানি প্যাকিং: ভিতরে ফেনা এবং EPE এবং বাইরে পাতলা পাতলা কাঠের কেস রক্ষা করা।

যোগানের ক্ষমতা:

প্রতি মাসে 1000000 পিসি

বিশেষভাবে তুলে ধরা:

ঝালাই ঘাড় পাইপ ফ্ল্যাঞ্জ

টাইটানিয়াম জিআর 2 ফ্ল্যাঞ্জ

পণ্যের বর্ণনা

Gr2 টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ WNRF ANSI B16.5

একটি ওয়েল্ড নেক ফ্ল্যাঞ্জের একটি টেপার্ড নেক থাকে এবং এটি পাইপের সাথে বাট ওয়েল্ড করা হয়, তাই জয়েন্টটি একটি ফ্ল্যাট ওয়েল্ডেড জয়েন্টের চেয়ে শক্তিশালী এবং বিকৃত হওয়ার সম্ভাবনা কম। একটি ওয়েল্ড নেক ফ্ল্যাঞ্জের দুটি নেক একে অপরের মুখোমুখি হয় এবং সংযোগকারী প্রান্তগুলি সরঞ্জামের নজল বা পাইপের প্রান্তে ওয়েল্ড করা হয়। যেহেতু নেক হাবকে শক্তিশালী করে এবং ফ্ল্যাঞ্জ ফেস থেকে চাপ সরিয়ে দেয়, তাই টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ সাধারণত উচ্চ চাপ বা বিস্তৃত তাপমাত্রা পরিসরে কাজ করা লাইন এবং সরঞ্জামের জন্য নির্বাচন করা হয়। আমাদের WN ফ্ল্যাঞ্জগুলি Gr2 টাইটানিয়াম থেকে ফোর্জ করা হয় এবং ANSI B16.5-এ একটি রেইজড ফেস সহ মেশিন করা হয়, যা জয়েন্ট ফেসকে ওয়েল্ড হিট ডিফর্মেশন থেকে মুক্ত রাখে।

প্রযুক্তিগত স্পেসিফিকেশন

প্রকার	WN, ওয়েল্ড নেক ফ্ল্যাঞ্জ
উপাদান	টাইটানিয়াম Gr2 (Gr1, Gr5, Gr7, Gr12-এও উপলব্ধ)
মান	ANSI / ASME / ASTM B16.5, ASTM B381
আকার	1/2 ইঞ্চি থেকে 36 ইঞ্চি (DN15 থেকে DN900)
চাপ শ্রেণী	CL150, CL300, CL600, CL900, CL1500, CL2500
সিলিং ফেস	রেইজড ফেস (RF), FF, RTJ
সংযোগ	বাট ওয়েল্ডেড নেক
গুণমান পরীক্ষা	UT, PT, PMI এবং উপাদান পরীক্ষার রিপোর্ট EN 10204 3.1
তৃতীয় পক্ষের পরীক্ষা	TUV, SGS, BV

Gr2 টাইটানিয়ামের রাসায়নিক গঠন (%)

গ্রেড	Ti ন্যূনতম	C সর্বোচ্চ	Fe সর্বোচ্চ	H সর্বোচ্চ	N সর্বোচ্চ	O সর্বোচ্চ
Gr 2	99.2	0.10	0.30	0.015	0.03	0.25

Gr2 টাইটানিয়ামের যান্ত্রিক বৈশিষ্ট্য

বৈশিষ্ট্য	মান
ঘনত্ব	4.5 g/cm3
গলনাঙ্ক	1665 °C (3030 °F)
টান শক্তি	49900 psi (344 MPa)
ফলন শক্তি (0.2% অফসেট)	39900 psi (275 MPa)
দীর্ঘীকরণ	20 %

Gr2 টাইটানিয়ামের সমতুল্য গ্রেড

উপাদান	Werkstoff No.	UNS
টাইটানিয়াম Gr 2	3.7035	R50400

পণ্যের ছবি

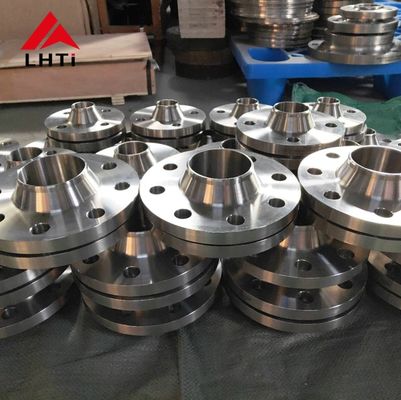

Gr2 titanium weld neck flange raised face

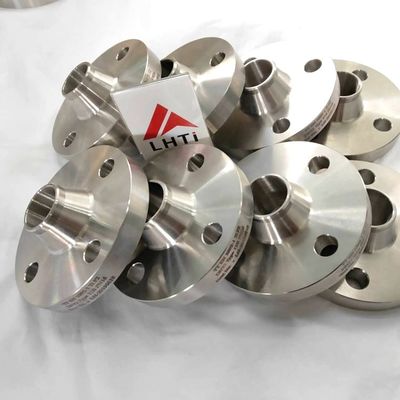

WN forged titanium flange ANSI B16.5

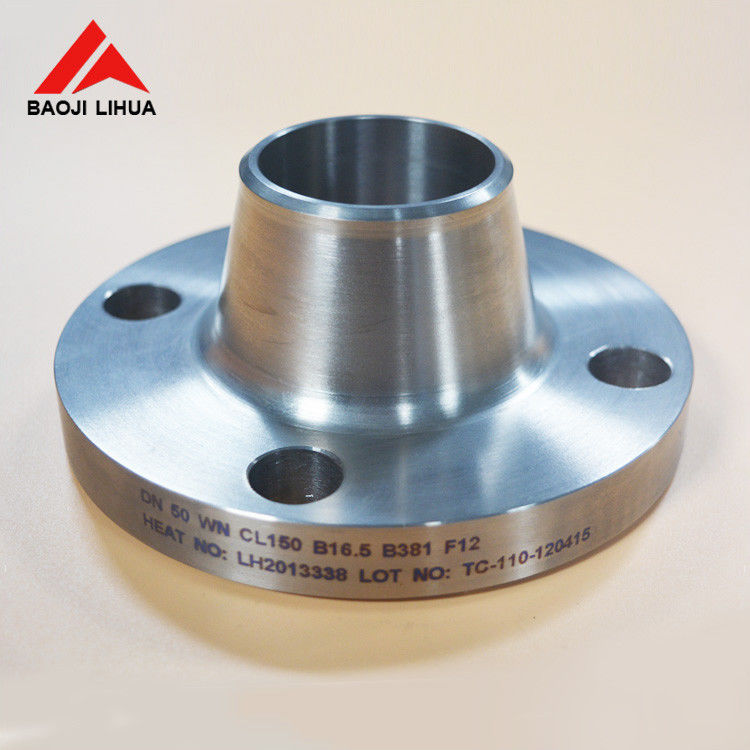

Titanium Gr2 weld neck flange detail

অ্যাপ্লিকেশন এবং পরিষেবা

ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি সাধারণত 2.0 MPa (ক্লাস 150 / PN20) এর উপরে চালিত লাইন এবং সরঞ্জামগুলিতে, ওঠানামা বা উচ্চ তাপমাত্রার পাইপলাইনগুলিতে এবং ব্যয়বহুল, দাহ্য বা সিল করা কঠিন মাধ্যম বহনকারী লাইনগুলিতে ব্যবহৃত হয়। সাধারণ ব্যবহারগুলির মধ্যে রয়েছে বয়লার এবং চাপ পাত্রের নজল, পেট্রোলিয়াম এবং রাসায়নিক প্রক্রিয়াকরণ পাইপিং, জাহাজ নির্মাণ, ধাতুবিদ্যা, খাদ্য প্রক্রিয়াকরণ এবং সাধারণ উচ্চ চাপ পাইপ সংযোগ। যেহেতু টাইটানিয়াম ক্লোরাইড এবং সমুদ্রের জল প্রতিরোধ করে, তাই এই ফ্ল্যাঞ্জগুলি ডিস্যালিনেশন, সামুদ্রিক এবং রাসায়নিক প্ল্যান্ট পরিষেবার জন্যও উপযুক্ত। আকার, চাপ শ্রেণী, সিলিং ফেস এবং নেক মাত্রা অঙ্কন অনুযায়ী বা প্রয়োজনীয় মান অনুযায়ী সরবরাহ করা যেতে পারে।
