Gr2 টাইটানিয়াম ৯০ ডিগ্রি এলবো ASME B16.9 ফিটিং

ব্র্যান্ড নাম:	LHTi
মডেল নম্বর:	LH-Ti10
MOQ.:	5 পিসি
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/পি, টি/টি ইত্যাদি।

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO 9001:2015

পণ্যের নাম:

Gr2 টাইটানিয়াম কনুই 90 ডিগ্রি

উপাদান:

TA0,TA1,TA2,TA9,TA10,BT1-00,BT1-0,Gr1,Gr2

স্ট্যান্ডার্ড:

ASTM 337 338,

OD:

1/8" থেকে 48"

প্রাচীর বেধ:

Sch5s থেকে Sch160

প্রক্রিয়াকরণ:

ধাক্কা

অ্যাপ্লিকেশন:

পাইপ ফিটিং সংযোগ

তৃতীয় পক্ষের পরীক্ষা:

পাওয়া যায়

প্রক্রিয়াকরণ পরিষেবা:

নমন, ঢালাই, ডিকোইলিং, কাটিং, পাঞ্চিং, নকল

প্যাকেজিং বিবরণ:

স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং, পাতলা পাতলা কাঠের কেস বাইরে

বিশেষভাবে তুলে ধরা:

Gr7 টাইটানিয়াম 90 ডিগ্রি কনুই

Sch160 টাইটানিয়াম কনুই

ফিটিং সংযোগ টাইটানিয়াম পাইপ কনুই

পণ্যের বর্ণনা

Gr2 টাইটানিয়াম 90 ডিগ্রী কনুই ASME B16.9 ফিটিং

একটি ৯০ ডিগ্রি কনুই একটি পাইপলাইনের দিকটি একটি ডান কোণে পরিবর্তন করে এবং এটি সর্বাধিক সাধারণ বট ওয়েল্ড ফিটিংগুলির মধ্যে একটি।টাইটানিয়াম কনুই একটি মসৃণ অভ্যন্তরীণ প্রাচীর এবং গরম মাধ্যম জন্য একটি ছোট প্রবাহ প্রতিরোধের আছে, এসিড এবং ক্ষার প্রতিরোধী, দীর্ঘ সেবা জীবন আছে এবং ইনস্টল করা সুবিধাজনক, তাই এটি ব্যাপকভাবে রাসায়নিক প্রক্রিয়াকরণ, পেট্রোলিয়াম, হালকা এবং ভারী শিল্প, বৈদ্যুতিক শক্তি, মহাকাশ,জাহাজ নির্মাণ এবং অন্যান্য মৌলিক প্রকৌশলএই ফিটিংটি সিউমলেস বা ওয়েল্ডেড টাইটানিয়াম পাইপের সাথে সংযোগের জন্য Gr2, Gr7 এবং Gr12 এ ধাক্কা দেওয়া হয় এবং এক্সট্রুড করা হয়।

টেকনিক্যাল স্পেসিফিকেশন

পণ্যের নাম	টাইটানিয়াম কনুই, ৯০ ডিগ্রি
উপাদান	TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, গ্রেড 1, গ্রেড 2, গ্রেড 7, গ্রেড 12
স্ট্যান্ডার্ড	এএসএমই বি১৬।9এএসএমই বি৩৬৩, এএসটিএম বি৩৩৭/বি৩৩৮
বাইরের ব্যাসার্ধ	1/8 ইঞ্চি থেকে 48 ইঞ্চি
দেয়ালের বেধ	Sch5s থেকে Sch160
প্রকার	সাইজহীন বা ঝালাই
কৌশল	ধাক্কা, এক্সট্রুড
প্রয়োগ	পাইপ ফিটিং সংযোগ
পরীক্ষা	মাত্রা, প্রসার্য, ইউটি, পিটি, রাসায়নিক গঠন, হাইড্রোস্ট্যাটিক, ঘূর্ণিজল, রেডিওগ্রাফিক, বেধ, পিএমআই
তৃতীয় পক্ষের পরীক্ষা	উপলব্ধ

গ্রেড অনুযায়ী সর্বনিম্ন যান্ত্রিক বৈশিষ্ট্য

গ্রেড	প্রসার্য শক্তি (এমপিএ)	ইন্ডেক্স শক্তি (এমপিএ)	লম্বা (%)
গ্রেড ১	240	138	24
গ্রেড ২	345	275	20
গ্রেড ৭	345	275	20
গ্রেড ১২	483	345	18

টাইটানিয়াম ৯০ ডিগ্রি এলকো মাত্রা (নির্বাচিত মাপ)

এনপিএস	বাইরের ব্যাসার্ধ (মিমি)	কেন্দ্র থেকে মুখ পর্যন্ত (মিমি)	দেয়াল Sch10S (মিমি)	দেয়াল Sch40S (মিমি)
অর্ধ ইঞ্চি	21.34	38.10	2.11	2.77
১"	33.40	38.10	2.77	3.38
২"	60.33	76.20	2.77	3.91
৩"	88.90	114.30	3.05	5.49
৪"	114.30	152.40	3.05	6.02
৬"	168.28	228.60	3.40	7.11
৮"	219.08	304.80	3.76	8.18

গুণমান পরিদর্শন

প্রতিটি টাইটানিয়াম কনুই মাত্রা পরিদর্শন, প্রসার্য পরীক্ষা, অতিস্বনক পরীক্ষা (UT), penetrant পরীক্ষা (PT), রাসায়নিক রচনা পরিদর্শন, হাইড্রোস্ট্যাটিক পরীক্ষা, eddy বর্তমান পরিদর্শন দ্বারা পরীক্ষা করা হয়,রেডিওগ্রাফিক পরিদর্শন, ঘনত্ব পরিদর্শন এবং পিএমআই পরিদর্শন চালানের আগে।

পণ্যের ছবি

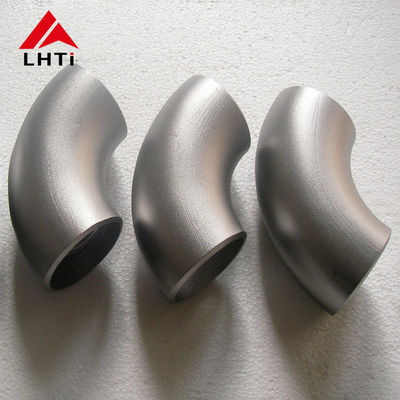

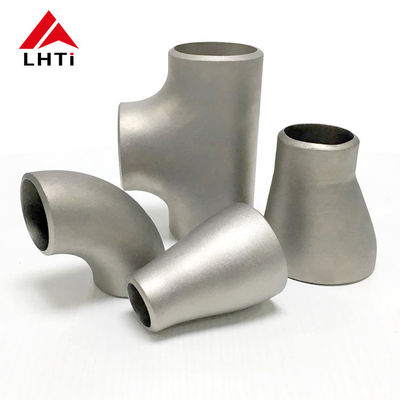

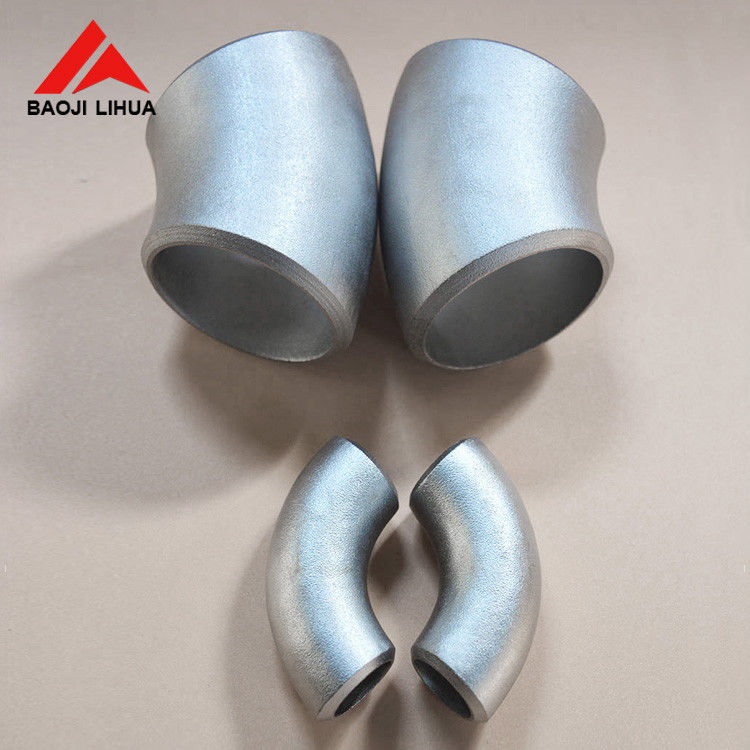

Gr2 titanium 90 degree elbow

Titanium elbow 90 degree pipe fitting

ASME B16.9 titanium elbow Gr7 Gr12

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

অ্যাপ্লিকেশন

রাসায়নিক এবং পেট্রোলিয়াম পাইপ, বৈদ্যুতিক শক্তি কেন্দ্র, এয়ারস্পেস এবং জাহাজ নির্মাণ সিস্টেম এবং সাধারণ শিল্প পাইপ ফিটিং সংযোগ যেখানে একটি হালকা,ক্ষয় প্রতিরোধী 90 ডিগ্রী দিক পরিবর্তন প্রয়োজনআকার, প্রাচীর তালিকা এবং উপাদান গ্রেড অঙ্কন বা স্ট্যান্ডার্ড স্পেসিফিকেশন অনুযায়ী উত্পাদিত হতে পারে।
