টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ পিএল ডিএন৪০ আরএফ অ্যানসি বি১৬.৫

ব্র্যান্ড নাম:	LH-Ti
মডেল নম্বর:	এলএইচ-বিএল
MOQ.:	১ টুকরা
দাম:	US dollar $30/pc--US dollar $80/pc
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 5000 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

বাওজি, চীন

সাক্ষ্যদান:

ISO9001, TUV etc.

টাইপ:

WN, SO, BL, SW, PL, ল্যাপ জয়েন্ট, কাস্টমাইজড।

স্ট্যান্ডার্ড:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME,GB/T 9116, ASTM B16.5

উপাদান:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

আবেদন:

গাড়ি, চশমা, চিকিৎসা সরঞ্জাম, ইলেকট্রনিক্স, পেট্রোকেমিক্যাল ইক্যুইপমেন্ট, পাম্প ভালভ, পাইপলাইন, মহাক

সিলিং পৃষ্ঠ:

আরএফ

আকার:

1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000)

চাপ:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, ইত্যাদি/

সারফেস:

পালিশ

টেকনিক:

নকল এবং CNC মেশিন.

পরিদর্শন:

অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1

প্যাকেজিং বিবরণ:

রপ্তানির জন্য পাতলা পাতলা কাঠের বাক্সে থাকা ফেনা দ্বারা মোড়ানো

যোগানের ক্ষমতা:

প্রতি মাসে 5000 পিসি

বিশেষভাবে তুলে ধরা:

টাইটানিয়াম ফ্ল্যাঞ্জ DN40 RF25

অ্যান্সি টাইটানিয়াম ফ্ল্যাঞ্জ DN40

টিটানিয়াম ফ্ল্যাঞ্জ আরএফ২৫ মুখের সাথে

পণ্যের বর্ণনা

টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ PL DN40 RF ANSI B16.5

এই টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ (PL টাইপ) একটি ফোর্জড, সিএনসি মেশিনে তৈরি অংশ যার একটি উঁচু মুখ রয়েছে, যা DN40 এবং ANSI B16.5 স্ট্যান্ডার্ড অনুযায়ী তৈরি। একটি প্লেট ফ্ল্যাঞ্জ পাইপের দেয়ালের মধ্য দিয়ে সংযোগকারী ফ্ল্যাঞ্জের সাথে বোল্ট করা হয়, যা নিম্ন থেকে মাঝারি চাপের লাইনের জন্য একটি সহজ এবং কম্প্যাক্ট সংযোগ প্রদান করে। ফোর্জড বডি ঘন এবং ছিদ্রমুক্ত, পালিশ করা মুখ গ্যাসকেটকে সমানভাবে বসতে দেয় এবং উঁচু মুখটি বোল্টের লোডকে কেন্দ্রীভূত করে যেখানে সিল প্রয়োজন। টাইটানিয়াম ক্লোরাইড, সমুদ্রের জল এবং অনেক অ্যাসিড প্রতিরোধ করে এবং ইস্পাতের ওজনের প্রায় অর্ধেক। প্রতিটি অংশ আল্ট্রাসনিক টেস্টিং দ্বারা পরীক্ষা করা হয় এবং EN 10204 3.1 এর একটি উপাদান পরীক্ষা রিপোর্ট সহ পাঠানো হয়।

প্রযুক্তিগত স্পেসিফিকেশন

পণ্য	টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ (PL)
স্ট্যান্ডার্ড	ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220
প্রকার	PL, WN, SO, BL, SW, ল্যাপ জয়েন্ট, কাস্টমাইজড
গ্রেড	Gr1, Gr2, Gr5, Gr7, Gr12
আকারের পরিসীমা	1/2 ইঞ্চি থেকে 60 ইঞ্চি (DN15 থেকে DN1200)
চাপ শ্রেণী	150# থেকে 2500#, PN6 থেকে PN64
সিলিং পৃষ্ঠ	RF (উঁচু মুখ)
কৌশল	ফোর্জড এবং সিএনসি মেশিনে তৈরি
পরিদর্শন	আল্ট্রাসনিক টেস্টিং এবং EN 10204 3.1 রিপোর্ট

রাসায়নিক গঠন প্রয়োজনীয়তা (সর্বোচ্চ %)

গ্রেড	N	C	H	Fe	O	Al	V	Pd	Mo	Ni
Gr1	0.03	0.08	0.015	0.20	0.18	-	-	-	-	-
Gr2	0.03	0.08	0.015	0.30	0.25	-	-	-	-	-
Gr5	0.05	0.08	0.015	0.40	0.20	5.5-6.75	3.5-4.5	-	-	-
Gr7	0.03	0.08	0.015	0.30	0.25	-	-	0.12-0.25	-	-
Gr12	0.03	0.08	0.015	0.30	0.25	-	-	-	0.2-0.4	0.6-0.9

টান শক্তি প্রয়োজনীয়তা

গ্রেড	টান (ন্যূনতম)	ফলন (ন্যূনতম)	প্রসারণ
1	240 MPa / 35KSI	138 MPa / 20KSI	24%
2	345 MPa / 50KSI	275 MPa / 40KSI	20%
5	895 MPa / 130KSI	828 MPa / 120KSI	10%
7	345 MPa / 50KSI	275 MPa / 40KSI	20%
12	438 MPa / 70KSI	345 MPa / 50KSI	18%

পণ্যের ছবি

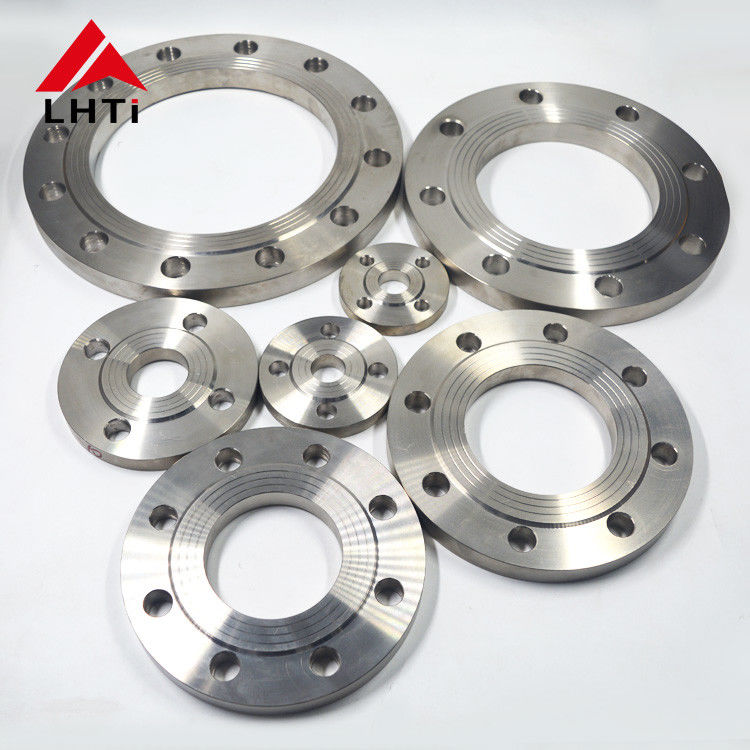

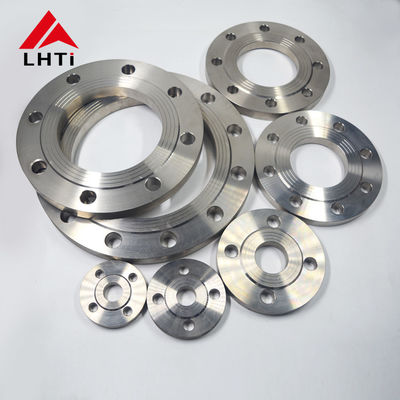

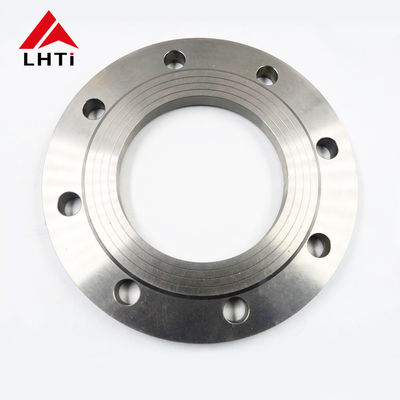

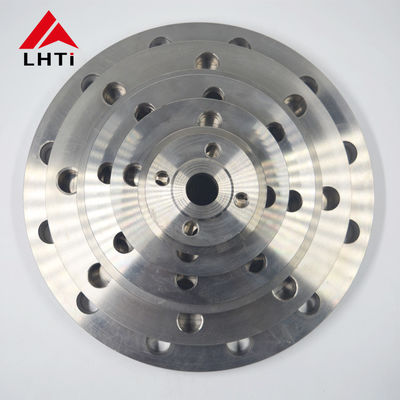

Titanium plate flange PL DN40 raised face

ব্যবহার

প্লেট ফ্ল্যাঞ্জটি সেখানে লাগানো হয় যেখানে একটি কম্প্যাক্ট, ক্ষয়-প্রতিরোধী সংযোগের প্রয়োজন হয়। সাধারণ ব্যবহারগুলির মধ্যে রয়েছে প্রক্রিয়া প্ল্যান্ট পাইপিং, পাম্প এবং ভালভ সংযোগ, জল শোধন এবং লবণাক্ততা দূরীকরণ লাইন, তেল এবং গ্যাস পরিষেবা, রাসায়নিক হ্যান্ডলিং সরঞ্জাম, সামুদ্রিক পাইপওয়ার্ক এবং সাধারণ প্রকৌশল। যেহেতু আকার, চাপ শ্রেণী এবং মুখ অঙ্কন অনুযায়ী তৈরি করা যেতে পারে, তাই ফ্ল্যাঞ্জটি বিদ্যমান পাইপওয়ার্ক এবং গ্যাসকেট স্ট্যান্ডার্ডের সাথে মেলানো যেতে পারে। প্রতিটি ব্যাচ প্যাকিংয়ের আগে মাত্রা, মুখের ফিনিস এবং উপাদানের জন্য পরীক্ষা করা হয় কাঠের কেসে রপ্তানির জন্য।
