পণ্যের বিবরণ

বাড়ি পণ্য

গ্রিড ২ টাইটানিয়াম WN RF ফ্ল্যাঞ্জ ANSI B165

ব্র্যান্ড নাম:	LH-Ti
মডেল নম্বর:	এলএইচ-বিএল
MOQ.:	১ টুকরা
দাম:	US dollar $30/pc--US dollar $80/pc
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 5000 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

বাওজি, চীন

সাক্ষ্যদান:

ISO9001, TUV etc.

টাইপ:

WN, SO, BL, SW, PL, ল্যাপ জয়েন্ট, কাস্টমাইজড।

স্ট্যান্ডার্ড:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME,GB/T 9116, ASTM B16.5

উপাদান:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

আবেদন:

গাড়ি, চশমা, চিকিৎসা সরঞ্জাম, ইলেকট্রনিক্স, পেট্রোকেমিক্যাল ইক্যুইপমেন্ট, পাম্প ভালভ, পাইপলাইন, মহাক

সিলিং পৃষ্ঠ:

আরএফ

আকার:

1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000)

চাপ:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, ইত্যাদি/

সারফেস:

পালিশ

টেকনিক:

নকল এবং CNC মেশিন.

পরিদর্শন:

অতিস্বনক পরীক্ষা এবং উপাদান পরীক্ষার রিপোর্ট EN10204.3.1

প্যাকেজিং বিবরণ:

রপ্তানির জন্য পাতলা পাতলা কাঠের বাক্সে থাকা ফেনা দ্বারা মোড়ানো

যোগানের ক্ষমতা:

প্রতি মাসে 5000 পিসি

বিশেষভাবে তুলে ধরা:

WN টাইটানিয়াম ফ্ল্যাঞ্জ ANSI B165

আরএফ ওয়েল্ডিং নেক টাইটানিয়াম ফ্ল্যাঞ্জ

1/2" টাইটানিয়াম আরএফ ফ্ল্যাঞ্জ

পণ্যের বর্ণনা

গ্রিড ২ টাইটানিয়াম WN RF ফ্ল্যাঞ্জ ANSI B165

এই ldালাই ঘাড় flange গ্রেড 2 টাইটানিয়াম থেকে forged হয়, CNC machined এবং ANSI B16 একটি উত্থাপিত মুখ সঙ্গে সমাপ্ত।5. দীর্ঘ কোপযুক্ত ঘাড়টি পাইপটিতে বট ওয়েল্ডেড হয় যাতে জয়েন্টটি লোডটি মসৃণভাবে বহন করে এবং চাপটি ভালভাবে ধরে রাখে,যে কারণে একটি WN ফ্ল্যাঞ্জ প্রায়ই উচ্চ চাপ এবং উচ্চ তাপমাত্রা লাইন জন্য নির্বাচিত হয়. টাইটানিয়াম জয়েন্ট হালকা রাখে এবং ক্লোরাইড, সমুদ্রের জল এবং অনেক অ্যাসিডের প্রতি দৃ strongly়ভাবে প্রতিরোধী, এবং জালিয়াতি কাঠামো একটি ঘন, অভিন্ন শস্য দেয় যা পরিষ্কারভাবে মেশিন করে এবং এর মুখটি সমতল রাখে।

টেকনিক্যাল স্পেসিফিকেশন

প্রকার	ডাব্লুএন ওয়েল্ডিং নেক ফ্ল্যাঞ্জ
উপাদান	Gr1, Gr2, Gr3, Gr4, Gr7, Gr9
স্ট্যান্ডার্ড	এএনএসআই বি১৬5এএসটিএম বি১৬।5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116
সিলিং পৃষ্ঠ	আরএফ (উত্তোলিত মুখ)
আকার	NPS 1/2 থেকে NPS 24 (DN10 থেকে DN2000)
চাপ	150#, 300#, 600#, 900#, 1500#, 2500#, PN6 থেকে PN64
কৌশল	কাঠামো এবং সিএনসি মেশিন
উপরিভাগ	পোলিশ
পরিদর্শন	আল্ট্রাসোনিক টেস্টিং এবং উপাদান পরীক্ষার রিপোর্ট EN 10204 3.1

রাসায়নিক রুপের প্রয়োজনীয়তা (%)

গ্রেড	এন	সি	এইচ	Fe	ও	আল	V	Pd	মো	নি	টিআই
Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	বোল
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	বোল
Gr5	0.05	0.08	0.015	0.40	0.20	5.৫-৬।75	3.৫-৪।5	/	/	/	বোল
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12 ~ 0.25	/	/	বোল
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.২~০।4	0.6~0.9	বোল

টান শক্তির প্রয়োজনীয়তা

গ্রেড	টান শক্তি মিনিট	ইন্ডেক্স শক্তি মিনিট	লম্বা (%)
1	35 কেএসআই / 240 এমপিএ	20 কেএসআই / 138 এমপিএ	24
2	50 KSI / 345 MPa	40 কেএসআই / 275 এমপিএ	20
5	130 কেএসআই / 895 এমপিএ	120 কেএসআই / 828 এমপিএ	10
7	50 KSI / 345 MPa	40 কেএসআই / 275 এমপিএ	20
12	70 কেএসআই / 438 এমপিএ	50 KSI / 345 MPa	18

পণ্যের ছবি

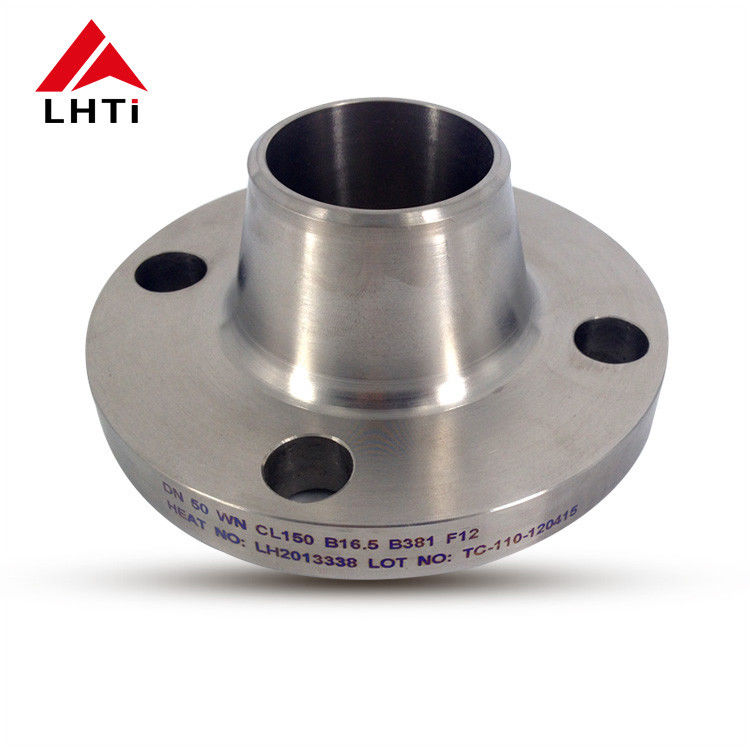

Forged Gr2 titanium WN RF flange ANSI B16.5

অ্যাপ্লিকেশন এবং গুণমান নিশ্চিতকরণ

এই ধরনের ওয়েল্ডিং নেক ফ্ল্যাঞ্জগুলি পাম্প এবং ভালভ, পাইপলাইন, চাপের পাত্রে, রাসায়নিক এবং পেট্রোকেমিক্যাল উদ্ভিদে ব্যবহৃত হয়,এয়ারস্পেস গ্রাউন্ড সরঞ্জাম এবং অফশোর এবং সামুদ্রিক সিস্টেমগুলির জন্য একটি হালকা ফ্ল্যাঞ্জ প্রয়োজন যা ক্লোরাইড এবং সমুদ্রের জলের প্রতিরোধীএকই পরিসরের অন্যান্য প্রকারের মধ্যে রয়েছে SO, BL, SW, PL এবং lap joint flanges। গুণমান নিয়ন্ত্রণে যান্ত্রিক পরীক্ষা (টেনশন শক্তি এবং কঠোরতা), স্পেকট্রো এবং PMI দ্বারা রাসায়নিক বিশ্লেষণ,উপাদান সংগ্রহ থেকে চূড়ান্ত বিতরণ পর্যন্ত মাত্রা পরীক্ষা, এবং সম্পূর্ণ সার্টিফিকেশন ডকুমেন্টেশন, অতিস্বনক পরীক্ষার সাথে এবং অনুরোধে EN 10204 3.1 এর সাথে একটি উপাদান পরীক্ষার প্রতিবেদন।
