Gr1 এবং Gr2 টাইটানিয়াম ফ্ল্যাঞ্জ: TA গ্রেডগুলির ব্যাখ্যা

Gr1 এবং Gr2 টাইটানিয়াম ফ্ল্যাঞ্জ: TA গ্রেডগুলির ব্যাখ্যা

দুটি নামকরণ ব্যবস্থা একটি টাইটানিয়াম ফ্ল্যাঞ্জ অর্ডারে মিলিত হয়। ASTM গ্রেড Gr1 এবং Gr2 হল যা বেশিরভাগ আন্তর্জাতিক অঙ্কন এবং সার্টিফিকেট ব্যবহার করে, যখন চীনা মিলগুলি, এর মধ্যে এটিও অন্তর্ভুক্ত, GB/T TA চিহ্নগুলির সাথেও কাজ করে। দুটি সিস্টেম ভিন্ন নামে একই ধাতু বর্ণনা করে, এবং একটি ক্রয় আদেশ যা সেগুলিকে মিশ্রিত করে কোনটি নিয়ন্ত্রণ করে তা না বলে তা পণ্য গ্রহণের ক্ষেত্রে বিলম্বের একটি সাধারণ উৎস।

TA0 থেকে TC4: চীনা চিহ্নগুলির অর্থ কী

GB/T টাইটানিয়াম সিস্টেমে TA ব্যবহার করা হয় প্রায় বিশুদ্ধ গ্রেডের জন্য, TB বিটা অ্যালয়গুলির জন্য এবং TC আলফা বিটা অ্যালয়গুলির জন্য। TA0 এবং TA1 কম অক্সিজেনের প্রান্তে বসে এবং ASTM Gr1 এর সাথে মেলে। TA2 হল স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল পিউরিটি গ্রেড এবং Gr2 এর সাথে মেলে। TA3 Gr3 এর সাথে মেলে। TA9 হল প্যালাডিয়াম মডিফাইড গ্রেড এবং Gr7 এর সাথে মেলে, এবং TA10 হল মলিবডেনাম নিকেল গ্রেড এবং Gr12 এর সাথে মেলে। TC4 হল Ti-6Al-4V এবং Gr5 এর সাথে মেলে।

ম্যাপিংটি কাছাকাছি তবে অবাধে প্রতিস্থাপনের লাইসেন্স নয়। একটি সার্টিফিকেট সাধারণত একটি সিস্টেমের জন্য জারি করা হয়, তাই অর্ডারটি সেই সিস্টেমের নাম উল্লেখ করা উচিত যা গ্রহণকারী পরিদর্শন পরীক্ষা করবে। যদি অঙ্কনে TA2 বলা থাকে এবং রিপোর্টে Gr2 বলা থাকে, তাহলে পরিদর্শকের ফাইলে লিখিত সমতা প্রয়োজন, অথবা কেউ নিশ্চিত না হওয়া পর্যন্ত উপাদানটি কোয়ারেন্টাইনে থাকবে।

ফ্ল্যাঞ্জের জন্য Gr1 এবং Gr2 এর মধ্যে নির্বাচন

Gr1 এবং Gr2 এর মধ্যে পার্থক্য হল অক্সিজেন, অ্যালয়িং নয়: প্রায় 0.18 শতাংশ বনাম 0.25 শতাংশ। এটি টেনসাইলকে 240 থেকে 345 MPa এবং ফলনকে 138 থেকে 275 MPa পর্যন্ত বাড়িয়ে তোলে, এবং এটিই কারণ Gr2 ফ্ল্যাঞ্জের জন্য ডিফল্ট। একটি বোল্টেড জয়েন্ট গ্যাসকেটের চারপাশে সংকোচনে মুখ লোড করে, এবং বড় ব্যাসের একটি নরম Gr1 মুখ গ্যাসকেট বসার আগেই বোল্ট প্রিলোডের অধীনে বিকৃত হবে।

Gr1 এর এখনও একটি স্থান আছে। এটি দুটির মধ্যে বেশি ফর্মেবল, এটি বাঁকানো সহজ এবং এটি কম বোল্ট লোডে একটি গভীর গ্যাসকেট খাঁজ তৈরি করে, যা নিম্ন চাপের জল এবং ইউটিলিটি লাইনের জন্য উপযুক্ত। এটি ক্লাস 900 বা 1500 জয়েন্টের জন্য উপযুক্ত নয় যেখানে বোল্ট লোড বেশি এবং মুখটি বেশ কয়েকবার মেক-আপের মাধ্যমে সমতল থাকতে হবে।

রাসায়নিক পরিষেবা শক্তির চেয়ে বেশি সিদ্ধান্ত নেয়

এই পৃষ্ঠার অ্যাপ্লিকেশন ক্ষেত্রটি রাসায়নিক শিল্প বলছে, এবং সেই পরিষেবাতে গ্রেডটি শক্তি দ্বারা নয়, মাধ্যম দ্বারা নির্বাচিত হয়। Gr2 হল অক্সিডাইজিং অ্যাসিড এবং নিরপেক্ষ সমাধানের জন্য সাধারণ উদ্দেশ্য উত্তর। Gr7 হল উত্তর যেখানে ক্লোরাইড উপস্থিত থাকে, কারণ প্যালাডিয়াম সংযোজন ধাতুকে পিটিং করার পরিবর্তে পুনরায় প্যাসিভেট করতে দেয়। Gr12 হল হ্রাসকারী অ্যাসিড এবং গরম সমাধানের জন্য উত্তর, যেখানে মলিবডেনাম এবং নিকেল সেই কাজ করে যা প্যালাডিয়াম করতে পারে না।

এই পছন্দগুলির মধ্যে দুটি বাস্তবে প্রায়শই উল্টে যায়। Gr12 প্রায়শই Gr2 এর উপর একটি সাধারণ আপগ্রেড হিসাবে দেওয়া হয়, তবে এটি ক্লোরাইডে Gr7 এর চেয়ে দুর্বল এবং সমুদ্রের জলের জন্য ব্যবহার করা উচিত নয়। Gr12 প্রায়শই যেখানে অ্যাসিড দেখা যায় সেখানে দেওয়া হয়, তবে এর সুবিধা শক্তিশালী অক্সিডাইজিং অ্যাসিডে অদৃশ্য হয়ে যায় যেখানে সাধারণ Gr2 কম দামে ভাল পারফর্ম করে।

ANSI এবং ASME একটি মান

এই পৃষ্ঠার শিরোনামটি মানটি দুবার পুনরাবৃত্তি করে, একবার ANSI B16.5 হিসাবে এবং একবার ASME B16.5 হিসাবে। সেগুলি একই নথি: ANSI হল সেই সংস্থার পুরানো নাম যা এখন ASME হিসাবে প্রকাশ করে, এবং B16.5 কয়েক দশক ধরে ASME উপসর্গ বহন করছে। উভয় তালিকাভুক্ত করা ক্ষতিকারক নয়, তবে এটি একটি লক্ষণ যে অ্যাট্রিবিউট ব্লকটি একটি অঙ্কনের জন্য নয়, অনুসন্ধানের জন্য লেখা হয়েছিল।

পণ্যের নাম ক্ষেত্রটি আরও গুরুতর অসঙ্গতি। এটি ANSI টাইটানিয়াম ব্লাইন্ড ফ্ল্যাঞ্জ বলছে, যখন পৃষ্ঠার শিরোনাম এবং বিবরণ সাধারণ ফ্ল্যাঞ্জগুলির বর্ণনা দেয়। একটি ব্লাইন্ড ফ্ল্যাঞ্জ হল একটি নির্দিষ্ট রূপ যার কোনও বোর নেই। যদি উদ্ধৃত আইটেমটি একটি ওয়েল্ড নেক বা একটি স্লিপ অন হয়, তবে অফার জারি করার আগে ক্ষেত্রটি সংশোধন করা উচিত, কারণ প্রকারটি অন্য কোনও একক ক্ষেত্রের চেয়ে বেশি দাম নির্ধারণ করে।

অর্ডারিং নোট

টাইপ, একটি নামকরণ সিস্টেমে গ্রেড, স্ট্যান্ডার্ড, আকার, ক্লাস, ফেস এবং রিপোর্ট উল্লেখ করুন। টাইপ হল সেই ক্ষেত্র যা প্রায়শই অনুসন্ধান থেকে আসা অনুসন্ধানে অনুপস্থিত থাকে, এবং এটি প্রথম জিনিস যা একটি কাজের উদ্ধৃতি দেওয়ার জন্য প্রয়োজন: একটি ব্লাইন্ড, একটি ওয়েল্ড নেক এবং একই আকার এবং ক্লাসের একটি স্লিপ অন তিনটি ভিন্ন কাস্টিং বা ফোর্জিং তিনটি ভিন্ন ওজন সহ।

এই পৃষ্ঠায় উপাদান ক্ষেত্রটি gr2, gr7 এবং gr12 তালিকাভুক্ত করে, যখন শিরোনাম এবং বিবরণ Gr1 এবং Gr2 দিয়ে শুরু হয়। Gr1 তাই দেওয়া হয় কিন্তু তালিকাভুক্ত করা হয় না, এবং Gr1 এর প্রয়োজন এমন একজন ক্রেতাকে স্পষ্টভাবে বলতে হবে। টেকনিক ক্ষেত্রটি Froged পড়ছে, যা forged এর একটি বানান, এবং পরিদর্শন ক্ষেত্রটি 3.1 রিপোর্টের সাথে আল্ট্রাসনিক টেস্টিংয়ের প্রতিশ্রুতি দেয়, যা ক্রয় অর্ডারে রাখার জন্য সংমিশ্রণ।

আকার এবং চাপ এই পরিসরের অন্যান্য পৃষ্ঠাগুলির প্যাটার্ন অনুসরণ করে: NPS 1/2 থেকে 24 DN 10 থেকে 2000 এর পাশে লেখা হয়, কিন্তু NPS 24 হল DN 600, তাই বন্ধনীযুক্ত চিত্রটি B16.5 ফ্ল্যাঞ্জের জন্য পরিসীমা বেশি করে দেখায়। ক্লাস 150 থেকে 2500 B16.5 এর সাথে সামঞ্জস্যপূর্ণ। ক্লাস উদ্ধৃত করুন, বারে রূপান্তরিত চাপ নয়, কারণ ক্লাস বোল্ট সার্কেল এবং গ্যাসকেট এবং সেইসাথে প্রাচীর নির্ধারণ করে।

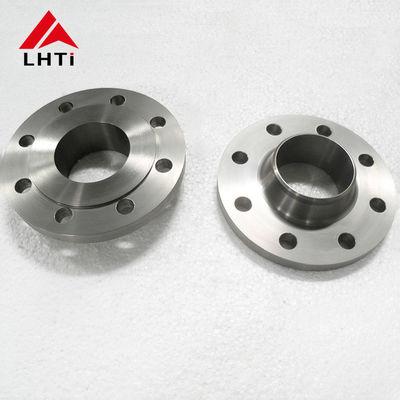

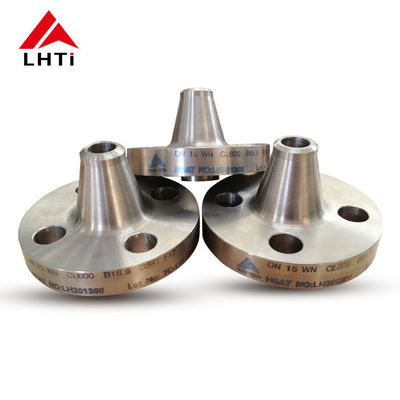

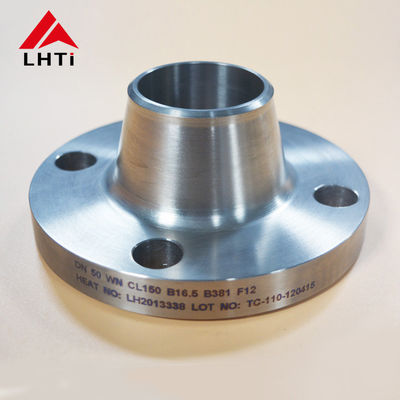

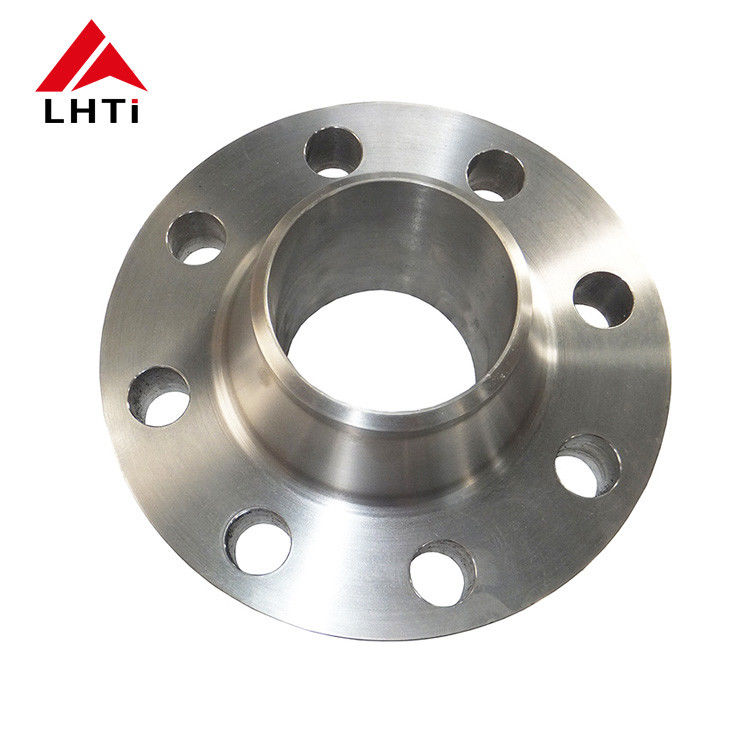

পণ্যের ছবি
