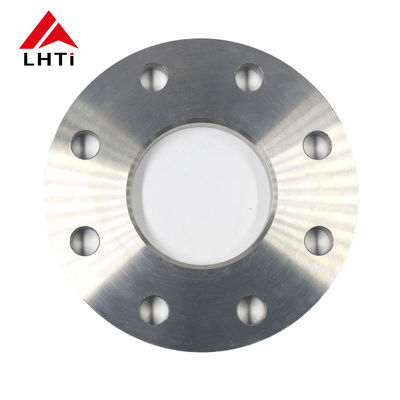

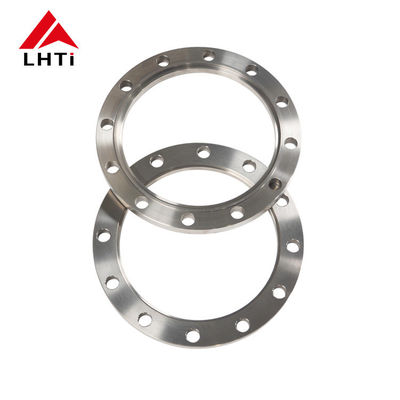

টাইটানিয়াম ফ্ল্যাঞ্জ প্লেট DIN2501 Gr2 Gr7 PN10 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ PLRF ফ্ল্যাঞ্জ পাইপ ফ্ল্যাঞ্জ প্লেট পাইপলাইন সিস্টেমের জন্য

2. ডিআইএন 2501 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের গ্রেড

1. গ্রেড ১ টাইটানিয়ামঃতার উচ্চ নমনীয়তার জন্য পরিচিত, গ্রেড 1 টাইটানিয়াম বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম গ্রেডগুলির মধ্যে সবচেয়ে নরম এবং সবচেয়ে কাঠামোগত।এটি মূলত রাসায়নিক প্রক্রিয়াকরণ শিল্পের মতো পরিবেশে উচ্চতর জারা প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়.

2.

3. গ্রেড ২ টাইটানিয়ামঃএটি সর্বাধিক ব্যবহৃত টাইটানিয়াম গ্রেড। এটি শক্তি এবং নমনীয়তার মধ্যে একটি ভাল ভারসাম্য সরবরাহ করে, দুর্দান্ত ক্ষয় প্রতিরোধের সাথে। এটি বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়,পাইপ সিস্টেমের জন্য ফ্ল্যাঞ্জ সহ.

4.

5. ৫ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V):এটি একটি লেগযুক্ত গ্রেড এবং সমস্ত টাইটানিয়াম খাদগুলির মধ্যে সর্বাধিক ব্যবহৃত। এটি খাঁটি টাইটানিয়াম গ্রেডের তুলনায় ফ্ল্যাঞ্জগুলির শক্তি উল্লেখযোগ্যভাবে বৃদ্ধি করে।গ্রেড 5 টাইটানিয়াম উচ্চ শক্তি অ্যাপ্লিকেশন যেখানে উভয় তাপ এবং জারা প্রতিরোধের প্রয়োজন হয় ব্যবহার করা হয়.

6.

7. গ্রেড ৭ টাইটানিয়ামঃচমৎকার ওয়েল্ডেবিলিটি এবং উত্পাদনযোগ্যতার বৈশিষ্ট্যযুক্ত, এই গ্রেডটিতে বর্ধিত ক্ষয় প্রতিরোধের জন্য প্যালাডিয়াম অন্তর্ভুক্ত রয়েছে, বিশেষত হ্রাসকারী অ্যাসিড এবং গরম হ্যালোইডগুলিতে স্থানীয় আক্রমণের বিরুদ্ধে।

8.

9. গ্রেড ১২ টাইটানিয়ামঃএই গ্রেডটি অন্যান্য বাণিজ্যিকভাবে বিশুদ্ধ গ্রেডের তুলনায় উন্নত তাপ প্রতিরোধের এবং শক্তি সরবরাহ করে। এটি ভাল ওয়েল্ডেবিলিটি এবং জারা প্রতিরোধেরও বজায় রাখে।

10.

11. ২৩ শ্রেণীর টাইটানিয়াম (Ti 6Al-4V ELI):এই গ্রেডটি গ্রেড ৫ এর অনুরূপ তবে অতিরিক্ত কম ইন্টারস্টিশিয়াল (ইএলআই) রয়েছে, যা এটিকে উচ্চতর ফাটল অনমনীয়তা এবং উন্নত নমনীয়তার জন্য পছন্দসই করে তোলে।এটা প্রায়ই চিকিৎসা অ্যাপ্লিকেশন ব্যবহার করা হয় এবং সমালোচনামূলক ক্ষেত্রে flanges জন্য উপযুক্ত, উচ্চ-শেষ অ্যাপ্লিকেশন।

12.

3.DIN2501 PN10 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের স্পেসিফিকেশন

4.টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের উৎপাদন প্রক্রিয়া

উপকরণ নির্বাচনঃ

টাইটানিয়াম খাদঃ প্রক্রিয়াটি অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত টাইটানিয়াম খাদ নির্বাচন করে শুরু হয়। সাধারণ খাদগুলির মধ্যে গ্রেড 2 (টিআই-সিপি), গ্রেড 5 (টিআই -6 এল -4 ভি) এবং গ্রেড 7 (টিআই -0) রয়েছে।১৫ পিডি), তাদের নির্দিষ্ট যান্ত্রিক বৈশিষ্ট্য, জারা প্রতিরোধের, এবং অন্যান্য প্রাসঙ্গিক বৈশিষ্ট্য জন্য নির্বাচিত।

কাটা এবং গঠনের জন্যঃ

কাঁচামাল প্রস্তুতিঃ টাইটানিয়াম বিললেট বা বারগুলি প্রয়োজনীয় ফ্ল্যাঞ্জের মাত্রার উপর ভিত্তি করে উপযুক্ত দৈর্ঘ্যে কাটা হয়।

ফোরজিং বা রোলিংঃ টাইটানিয়াম উপাদানটি একটি অনুকূল তাপমাত্রায় গরম করা হয় এবং প্রাথমিক ফ্ল্যাঞ্জের ফাঁকা অংশ গঠনের জন্য ফোরজিং বা রোলিং কৌশল ব্যবহার করে আকৃতি দেওয়া হয়।এই ঘাড় এবং flange মুখ গঠন অন্তর্ভুক্ত.

যন্ত্রপাতিঃ

টার্নিং এবং ফ্রেইজিংঃ কাঠামোগত বা রোলড টাইটানিয়াম ব্লাঙ্কগুলি সুনির্দিষ্ট মেশিনিং অপারেশনগুলির মধ্য দিয়ে যায়।এটি পছন্দসই বাইরের ব্যাসার্ধ (OD) অর্জন এবং ফ্ল্যাঞ্জ মুখ (উত্তোলিত মুখ) তৈরি করতে ফ্রিলিং ঘুরানো অন্তর্ভুক্তএএসএমই বি ১৬.৫ স্পেসিফিকেশন অনুযায়ী, ফ্ল্যাট ফেস বা রিং টাইপ জয়েন্ট।

ড্রিলিংঃ বোল্টগুলিকে সামঞ্জস্য করার জন্য এবং সংযোগ পাইপগুলির সাথে সঠিক সারিবদ্ধতা নিশ্চিত করার জন্য ফ্ল্যাঞ্জের মধ্যে গর্তগুলি ড্রিল করা হয়।

ওয়েল্ডিং প্রস্তুতিঃ

বেভেলিংঃ ওয়েল্ড নেক ফ্ল্যাঞ্জের শেষগুলি, বিশেষত পাইপের সাথে সংযোগ স্থাপনকারী অঞ্চলটি ওয়েল্ডিংয়ের সুবিধার্থে বেভেল করা হয়। সঠিক বেভেলিং শক্তিশালী ওয়েল্ড জয়েন্ট এবং কার্যকর ফিউশন নিশ্চিত করে।

ঢালাইঃ

ঢালাই প্রক্রিয়াঃ টাইটানিয়াম ঢালাই ঘাড়ের ফ্ল্যাঞ্জগুলি সাধারণত টিআইজি (টংস্টেন ইনার্ট গ্যাস) ঢালাই বা টাইটানিয়াম খাদগুলির জন্য উপযুক্ত অনুরূপ পদ্ধতি ব্যবহার করে ঢালাই করা হয়।দূষণ এবং অক্সিডেশন প্রতিরোধ করার জন্য একটি ঢালাই বায়ুমণ্ডল (আর্গন বা হিলিয়াম) বজায় রাখার জন্য সাবধানতার সাথে ঝালাই করা হয়, যা টাইটানিয়ামের জারা প্রতিরোধ ক্ষমতাকে হ্রাস করতে পারে।

ওয়েড পরিদর্শনঃ ওয়েডের পরে পরিদর্শনটিতে অ-ধ্বংসাত্মক পরীক্ষার (এনডিটি) পদ্ধতি যেমন ডাই পেনট্রেন্ট টেস্টিং বা আল্ট্রাসোনিক টেস্টিং অন্তর্ভুক্ত রয়েছে যা ওয়েডগুলির অখণ্ডতা যাচাই করার জন্য।

তাপ চিকিত্সা (যদি প্রয়োজন হয়):

অ্যানিলিংঃ টাইটানিয়াম খাদ এবং নির্দিষ্ট প্রয়োজনীয়তা উপর নির্ভর করে, অ্যানিলিং বা স্ট্রেস-হ্রাস তাপ চিকিত্সা উপাদান বৈশিষ্ট্য অপ্টিমাইজ এবং অবশিষ্ট স্ট্রেস কমাতে প্রয়োগ করা যেতে পারে।

চূড়ান্ত পরিদর্শন ও পরীক্ষাঃ

মাত্রিক পরিদর্শনঃ প্রতিটি ওয়েল্ড নেক ফ্ল্যাঞ্জ কঠোর মাত্রিক পরিদর্শনের মধ্য দিয়ে যায় যাতে এটি ASME B16 দ্বারা নির্ধারিত সহনশীলতা এবং স্পেসিফিকেশনগুলি সহ সুনির্দিষ্ট সহনশীলতা এবং স্পেসিফিকেশনগুলি পূরণ করে।5.

চাক্ষুষ এবং পৃষ্ঠতল পরিদর্শনঃ চাক্ষুষ পরিদর্শন নিশ্চিত করে যে কোনও পৃষ্ঠের ত্রুটি বা অসম্পূর্ণতা নেই যা কর্মক্ষমতা বা অখণ্ডতাকে প্রভাবিত করতে পারে।

চাপ পরীক্ষাঃ নির্দিষ্ট অবস্থার অধীনে ফ্ল্যাঞ্জের চাপ অখণ্ডতা এবং ফুটো প্রতিরোধের যাচাই করার জন্য হাইড্রোস্ট্যাটিক বা বায়ুসংক্রান্ত চাপ পরীক্ষা করা যেতে পারে।

পৃষ্ঠের চিকিত্সা এবং সমাপ্তিঃ

সারফেস লেপঃ অ্যাপ্লিকেশনের উপর নির্ভর করে, ক্ষয় প্রতিরোধের আরও বাড়ানোর জন্য বা পৃষ্ঠের সমাপ্তি উন্নত করার জন্য প্যাসিভেশন বা অ্যানোডাইজিংয়ের মতো পৃষ্ঠ চিকিত্সা প্রয়োগ করা যেতে পারে।

চিহ্নিতকরণ এবং সনাক্তকরণঃ প্রতিটি ফ্ল্যাঞ্জকে মূল তথ্য যেমন উপাদান গ্রেড, আকার, চাপ শ্রেণি এবং নির্মাতার সনাক্তকরণ চিহ্নিত করা হয়।

প্যাকেজিং এবং শিপিংঃ

একবার পরিদর্শন এবং পরীক্ষাগুলি সন্তোষজনকভাবে সম্পন্ন হয়ে গেলে, টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি পরিবহন এবং সঞ্চয় করার সময় ক্ষতি রোধ করার জন্য সাবধানে প্যাকেজ করা হয়।তারপর সেগুলো গ্রাহকদের কাছে বা বিতরণ কেন্দ্রে পাঠানো হয়.

5টাইটানিয়াম ফ্ল্যাঞ্জের সাধারণ মান

6. DIN2501 টাইটানিয়াম প্লেট ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

• পাইপলাইন নির্মাণ:পাইপলাইনের অংশগুলিকে একত্রিত করতে ব্যবহৃত হয়, তরল পরিবহনের সময় নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে।
• শোধনাগার ও পেট্রোকেমিক্যাল প্ল্যান্ট:প্রসেসিং ইউনিটগুলিতে সংযোগকারী পাত্রে, রিঅ্যাক্টর এবং তাপ এক্সচেঞ্জারগুলিতে ইনস্টল করা হয়, যেখানে ক্ষয়কারী রাসায়নিকের প্রতিরোধের প্রয়োজনীয়তা রয়েছে।
• অফশোর প্ল্যাটফর্মঃসামুদ্রিক পরিবেশ এবং কঠোর আবহাওয়া অবস্থার প্রতিরোধের জন্য অফশোর ড্রিলিং প্ল্যাটফর্ম এবং উত্পাদন প্ল্যাটফর্মে ব্যবহৃত হয়।
• গ্যাস প্রক্রিয়াকরণ সুবিধাঃঅপারেশনাল অখণ্ডতা এবং নিরাপত্তা বজায় রাখার জন্য কম্প্রেসার, পাম্প এবং ভালভগুলিতে ব্যবহৃত হয়।

7টাইটানিয়াম প্লেট ফ্ল্যাঞ্জ সুবিধা

উচ্চ তাপমাত্রা পারফরম্যান্সঃটাইটানিয়াম উচ্চ তাপমাত্রায় তার শক্তি এবং অনমনীয়তা বজায় রাখে, টাইটানিয়াম প্লেট ফ্ল্যাঞ্জগুলি উচ্চ তাপমাত্রায় দেখা যায় এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।তারা তাপীয় চক্রের প্রতিরোধ করতে পারে এবং একটি বিস্তৃত তাপমাত্রা পরিসীমা জুড়ে তাদের যান্ত্রিক বৈশিষ্ট্য বজায় রাখতে পারে.

জৈব সামঞ্জস্যতাঃটাইটানিয়াম জৈবসম্মত এবং অ-বিষাক্ত, যা টাইটানিয়াম প্লেট ফ্ল্যাঞ্জকে চিকিৎসা সরঞ্জাম, ফার্মাসিউটিক্যাল প্রক্রিয়াকরণ,এবং খাদ্য হ্যান্ডলিং সরঞ্জাম যেখানে পরিচ্ছন্নতা এবং নিরাপত্তা সর্বাগ্রে.

দীর্ঘায়ু এবং স্থায়িত্বঃটাইটানিয়াম প্লেট ফ্ল্যাঞ্জগুলির ক্ষয়, ক্লান্তি এবং ক্ষয় প্রতিরোধের কারণে দীর্ঘ সেবা জীবন রয়েছে। এই স্থায়িত্ব প্রতিস্থাপন এবং রক্ষণাবেক্ষণ খরচ হ্রাস করে,দীর্ঘমেয়াদে তাদের একটি খরচ কার্যকর পছন্দ করে তোলে.

অন্যান্য উপকরণ সঙ্গে সামঞ্জস্যঃটাইটানিয়াম প্লেট ফ্ল্যাঞ্জগুলি সহজেই অন্যান্য টাইটানিয়াম উপাদান বা ভিন্ন উপকরণগুলিতে ঝালাই বা বোল্ট করা যায়, জটিল সিস্টেম এবং কাঠামোতে সংহতকরণ সহজ করে তোলে।

নান্দনিক আকর্ষণ:টাইটানিয়াম একটি অনন্য রৌপ্য-ধূসর চেহারা আছে যা নান্দনিকভাবে আনন্দদায়ক, এটি স্থাপত্য অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে চাক্ষুষ আবেদন গুরুত্বপূর্ণ।

নিম্ন তাপীয় সম্প্রসারণঃঅন্যান্য ধাতুর তুলনায় টাইটানিয়ামের তাপ প্রসারণের অনুপাত কম, যা বিভিন্ন তাপমাত্রার অধীনে মাত্রাগত স্থিতিশীলতা বজায় রাখতে সহায়তা করে।

পরিবেশগত প্রতিরোধ ক্ষমতাঃটাইটানিয়াম প্লেট ফ্ল্যাঞ্জগুলি ইউভি বিকিরণ এবং লবণাক্ত জলের মতো পরিবেশগত কারণগুলির প্রতি দুর্দান্ত প্রতিরোধের প্রদর্শন করে, যা এগুলিকে বহিরঙ্গন এবং সামুদ্রিক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

অ চৌম্বকীয় বৈশিষ্ট্যঃটাইটানিয়াম অ-চৌম্বকীয়, যা এমন অ্যাপ্লিকেশনগুলিতে উপকারী যেখানে বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ (ইএমআই) বা চৌম্বকীয় সংবেদনশীলতাকে সর্বনিম্ন করা উচিত।
