2 মিমি টাইটানিয়াম টিউব গোলাকারতা এবং প্রাচীর নিয়ন্ত্রণ

২মিমি দেয়াল টাইটানিয়াম গোলাকার টিউব: আকৃতি, শক্তি এবং ক্ষয় প্রতিরোধ ক্ষমতা

দুই মিলিমিটার দেয়াল হল সেই বিন্দু যেখানে একটি টাইটানিয়াম টিউব একটি পাতলা যন্ত্রের লাইন হওয়া বন্ধ করে এবং আসল চাপ বহন করতে শুরু করে, ভারী বা ব্যয়বহুল না হয়ে। এটি সেই দেয়াল যেখানে আকৃতি নিয়ন্ত্রণ নির্ধারণ করে যে টিউবটি আদৌ ইনস্টল করা যাবে কিনা: ২ মিমি তে, একটি গোলাকার নয় এমন অংশ বা একটি অসম দেয়াল টিউব শীটে, বেন্ডিং মেশিনে এবং ওয়েল্ড প্রস্তুতিতে অবিলম্বে দেখা যায়।

কেন ২ মিমি একটি দরকারী দেয়াল

২ মিমি তে, একটি টাইটানিয়াম টিউবের চাপ বহন করার ক্ষমতা বেশিরভাগ শীতলীকরণ এবং প্রক্রিয়া কাজের জন্য যথেষ্ট, যখন ওজন একটি পাতলা দেয়াল পণ্যের কাছাকাছি থাকে। পাতলা দেয়ালের সম্পর্ক এটি সহজে দেখতে সাহায্য করে: হুপ স্ট্রেস ব্যাসের সাথে বৃদ্ধি পায়, তাই ১৯ মিমি টিউবের জন্য আরামদায়ক একই ২ মিমি দেয়াল ৫০ মিমি টিউবের জন্য কেবল মাঝারিভাবে চাপযুক্ত, এবং ফেটে যাওয়ার অনুমান সেই অনুযায়ী কমে যায়। নীচের সারণীটি ৮৯৫ এমপিএ টেনসাইল শক্তি এবং একটি সাধারণ অনুমান ব্যবহার করে; একটি কোড রেটিং একটি জয়েন্ট ফ্যাক্টর, তাপমাত্রা ডিরেটিং এবং কোনও ক্ষয় ভাতা যোগ করে।

এই পরিসংখ্যানগুলি স্ক্রিনিংয়ের জন্য। যে সংখ্যাটি একটি অঙ্কনে থাকা উচিত তা হল নকশার চাপ তার কোড ভিত্তি সহ, এবং দেয়ালটি তখন সহনশীলতার পরে ন্যূনতম দেয়ালের বিপরীতে নিশ্চিত করা হয়, নামমাত্রের নয়। ২ মিমি দেয়ালে, একটি মাইনাস ১০ শতাংশ সহনশীলতা ইতিমধ্যে ০.২ মিমি সরিয়ে দেয়, যা বিভাগের এক দশমাংশ, তাই নামমাত্র এবং ন্যূনতমের মধ্যে পার্থক্য কোনও রাউন্ডিংয়ের বিশদ নয়।

আকৃতি নিয়ন্ত্রণ হল আসল স্পেসিফিকেশন

গোলাকারতা, দেয়ালের অসমতা এবং সোজাভাব হল সেই জিনিস যা একটি টিউবকে সহজে ইনস্টল করা যায় এমন একটি থেকে আলাদা করে যা প্রতিটি ধাপে লড়াই করে। একটি ডিম্বাকৃতির অংশ সঠিক আকারের টিউব শীট গর্তে স্লাইড করবে না, এবং এটিকে জোর করে গর্ত এবং টিউব উভয়ই ক্ষতিগ্রস্ত করে। একটি অসম দেয়ালযুক্ত টিউবের একটি পাতলা দিক থাকে যা চাপ রেটিং সীমিত করে যদিও গড় দেয়াল সঠিক থাকে। একটি বাঁকা টিউব বেন্ডিং মেশিনের মধ্য দিয়ে ফিড হবে না বা একটি ম্যাচিং ফ্ল্যাঞ্জের সাথে সারিবদ্ধ হবে না।

ব্যবহারিক প্রয়োজনীয়তাগুলি বলা সহজ এবং অর্ডারে লেখার যোগ্য। ব্যাসের সহনশীলতার অর্ধেকের মধ্যে গোলাকারতা, নামমাত্রের ১০ শতাংশের মধ্যে দেয়ালের অসমতা, প্রতি মিটারে প্রায় ১ মিমি সোজাভাব, এবং প্রায় ১ ডিগ্রীর মধ্যে একটি বর্গাকার কাটা প্রান্ত। এগুলির প্রতিটিরই ফ্যাব্রিকেশনে সরাসরি প্রভাব রয়েছে, কেন সেগুলি মৌখিক চুক্তির পরিবর্তে ক্রয় স্পেসিফিকেশনে থাকা উচিত।

বোর নিজস্ব লাইনের যোগ্য। আলগা স্কেল, কাটার বার এবং ড্রয়িং লুব্রিকেন্ট অবশিষ্টাংশ সবই প্রক্রিয়া স্রোতে শেষ হয়, এবং একটি ছোট বোর এগুলি প্রবাহকে ব্যাহত করে এবং জমাট বাঁধার জায়গা দেয়। একটি টিউব যা প্যাক করার সময় পরিষ্কার এবং শুকনো থাকে তা পরিষ্কার থাকে; একটি টিউব যা ভেজা প্যাক করা হয় তা দাগ সহ আসে যা ইনস্টলেশনের আগে অপসারণ করতে হবে।

ক্ষয় প্রতিরোধ ক্ষমতা এবং এর সীমা

কুলিং ওয়াটার, সমুদ্রের জল এবং বেশিরভাগ অক্সিডাইজিং রাসায়নিক স্রোতে টাইটানিয়াম টিউব ভাল পারফর্ম করে কারণ অক্সাইড ফিল্ম জল এবং অক্সিজেনের উপস্থিতিতে নিজেকে মেরামত করে। দুটি অবস্থা এটি নষ্ট করে। প্রথমটি হল একটি ক্রেভিস, যেখানে ফিল্মটি মেরামত করতে পারে না কারণ স্থানীয় রসায়ন অক্সিজেন-ক্ষুধার্ত এবং অম্লীয় হয়ে যায়; টিউব থেকে টিউব শীট জয়েন্ট এবং সাপোর্ট কন্টাক্টগুলি সাধারণ স্থান। দ্বিতীয়টি হল দূষণ, বিশেষ করে ইস্পাত সরঞ্জাম, তারের ব্রাশ বা মরিচা ধরা জল থেকে লোহার দাগ, যা স্থানীয় কোষ তৈরি করতে পারে এবং পিটিংয়ের দিকে নিয়ে যেতে পারে।

ব্যবহারিক ব্যবস্থাগুলি এটি থেকে অনুসরণ করে। ফ্যাব্রিকেশন সরঞ্জামগুলি টাইটানিয়ামের জন্য উৎসর্গীকৃত রাখুন, কোনও লোহার সংস্পর্শের পরে পিকলিং করুন এবং টিউব বোরকে স্থির পকেট থেকে মুক্ত রাখুন। যেখানে মাধ্যমটি হ্রাসকারী, বা যেখানে একটি গরম ক্রেভিস এড়ানো যায় না, সেখানে প্যালাডিয়াম বহনকারী গ্রেড যেমন Gr7, Gr2 এর চেয়ে বেশি শক্তিশালী পছন্দ, ক্রেভিস প্রতিরোধের একটি বড় লাভের জন্য একটি সামান্য ব্যয় প্রিমিয়ামে।

প্রবাহের গতি একই আলোচনায় আসা উচিত। টাইটানিয়াম বেশিরভাগ ধাতুর চেয়ে ক্ষয় প্রতিরোধ করে, তবে ২ মিমি দেয়ালের দেওয়ার জন্য খুব কম মার্জিন আছে, এবং একটি প্রবেশদ্বার, একটি বাঁক বা একটি আংশিকভাবে বন্ধ ভালভের টার্বুলেন্স স্থানীয়ভাবে ধাতু অপসারণ করতে পারে। প্রবেশদ্বার গতি মাঝারি রাখা, প্রবেশদ্বারে একটি মসৃণ রূপান্তর ব্যবহার করা এবং হঠাৎ সংকোচন এড়ানো একটি পাতলা দেয়াল টিউবের জন্য সস্তা সুরক্ষা।

সীমাহীন বা ঢালাই এবং টানা

২ মিমি দেয়ালে, উভয় পথ উপলব্ধ। সীমাহীন টিউব একটি ফাঁপা থেকে টানা হয় এবং কোনও সীম নেই, যা চাপ কাজ, চক্রাকার পরিষেবা এবং কোনও অ্যাপ্লিকেশন যেখানে বোর অবিচ্ছিন্ন থাকতে হবে তার জন্য উপযুক্ত। ঢালাই এবং টানা টিউব স্ট্রিপ থেকে শুরু হয়, সীম ঢালাই করে এবং তারপর আঁকে এবং অ্যানিল করে, যা দীর্ঘ দৈর্ঘ্যে এবং এমন আকারে সাশ্রয়ী যেখানে সীমাহীন সরবরাহ সীমিত; সীমটি সাধারণত আঁকার পরে দৃশ্যমান হয় না, তবে এটি একটি ধাতুবিদ্যাগত বৈশিষ্ট্য থাকে এবং এর গুণমান ঢালাই এবং পরবর্তী ঠান্ডা কাজের পরিমাণের উপর নির্ভর করে।

পছন্দ সাধারণত কাজের এবং দৈর্ঘ্যের উপর নির্ভর করে। হাজার হাজার ছোট টিউব সহ একটি কনডেনসারের জন্য, ঢালাই এবং টানা টিউব প্রায়শই বাণিজ্যিক উত্তর। একটি উচ্চ চাপ লাইনের জন্য, একটি চক্রাকার কাজ বা ডেলিভারির পরে বাঁকানো হবে এমন একটি টিউবের জন্য, সীমাহীন হল নিরাপদ ডিফল্ট। যে কোনও উপায়ে, মান এবং পরীক্ষার প্যাকেজ অনুসন্ধানের সময় সম্মত হওয়া উচিত, কারণ একই নামমাত্র আকার বিভিন্ন স্পেসিফিকেশনে খুব ভিন্ন প্রমাণ সহ সরবরাহ করা যেতে পারে।

যেখানে ২ মিমি দেয়াল টিউব ব্যবহার করা হয়

কনডেনসার এবং হিট এক্সচেঞ্জারগুলি বৃহত্তম অ্যাপ্লিকেশন, যেখানে টিউব একদিকে শীতল জল এবং অন্যদিকে একটি প্রক্রিয়া তরল বহন করে, এবং যেখানে দেয়ালকে চাপ এবং শীতল মাধ্যমের ক্ষয় উভয়ই প্রতিরোধ করতে হয়। জাহাজ এবং উপকূলীয় প্ল্যান্টে সমুদ্রের জল শীতল ইউনিটগুলি টাইটানিয়ামের জন্য একটি স্বাভাবিক ফিট কারণ বিকল্প উপকরণগুলির জন্য আবরণ বা ঘন ঘন প্রতিস্থাপনের প্রয়োজন হয়।

রাসায়নিক কুলার, স্যাম্পলিং কুলার এবং ছোট প্রক্রিয়া হিট এক্সচেঞ্জারগুলি একই কারণে একই দেয়াল ব্যবহার করে। যন্ত্র এবং হাইড্রোলিক কাজে, ২ মিমি দেয়ালটি বেছে নেওয়া হয় যেখানে লাইনটি উচ্চ চাপের পরিবর্তে রুক্ষ হ্যান্ডলিং এবং কম্পন সহ্য করতে হবে। এই সমস্ত কাজে টিউবটি কেবল তার ইনস্টলেশনের মতোই ভাল, তাই আকৃতির প্রয়োজনীয়তা এবং পরিচ্ছন্নতার প্রয়োজনীয়তাগুলি উপাদানের সার্টিফিকেটের সাথে সমান ওজন বহন করে।

পরিদর্শন এবং অর্ডার

একটি সাধারণ পরিদর্শন পরিকল্পনা প্রতিটি লট থেকে একটি নমুনার উপর মাত্রা এবং আকৃতি, একটি হাইড্রোস্ট্যাটিক বা নিউম্যাটিক প্রুফ টেস্ট, দেয়ালের ত্রুটির জন্য একটি এডি কারেন্ট বা আল্ট্রাসনিক টেস্ট, এবং নমনীয়তা দেখানোর জন্য একটি ফ্ল্যাটেনিং টেস্ট অন্তর্ভুক্ত করে। EN 10204 এর একটি 3.1 সার্টিফিকেট হিট নম্বর, রসায়ন, টেনসাইল এবং ইল্ড শক্তি, দীর্ঘায়িতকরণ, এবং নন-ডিস্ট্রাকটিভ টেস্টের ফলাফল বহন করবে, যা সরবরাহকৃত টিউবগুলির সাথে ট্রেসযোগ্য।

অর্ডারটিতে স্ট্যান্ডার্ড, গ্রেড, বাইরের ব্যাস এবং সহনশীলতা সহ ২ মিমি দেয়াল, দৈর্ঘ্য এবং সোজাভাব, ডেলিভারি অবস্থা, পৃষ্ঠ এবং পরিচ্ছন্নতার প্রয়োজনীয়তা এবং পরীক্ষার প্যাকেজ উল্লেখ করা উচিত। গোলাকারতা এবং অসমতার সীমা যোগ করা অনুসন্ধানের সময় কোনও খরচ হয় না এবং পরে একটি প্রত্যাখ্যাত ডেলিভারি এড়ায়, যা একটি টিউব অর্ডারে উপলব্ধ সবচেয়ে সস্তা মানের উন্নতি।

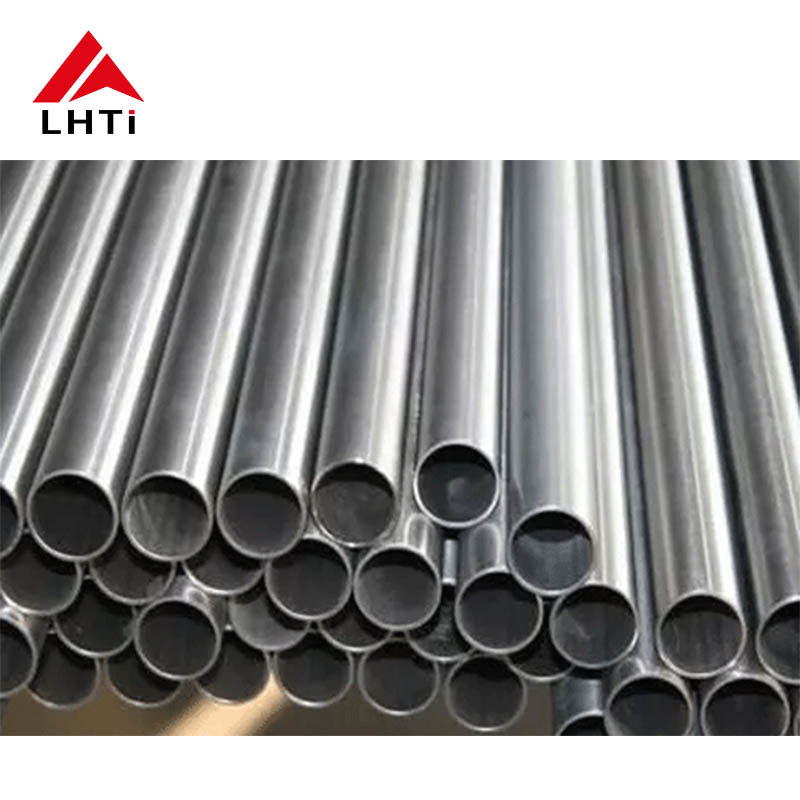

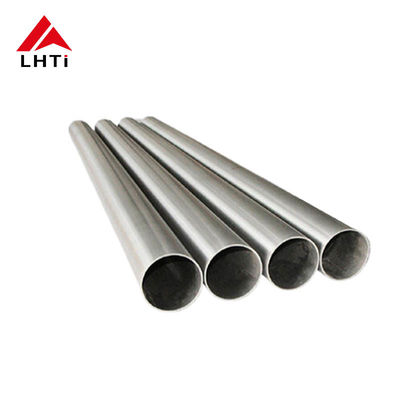

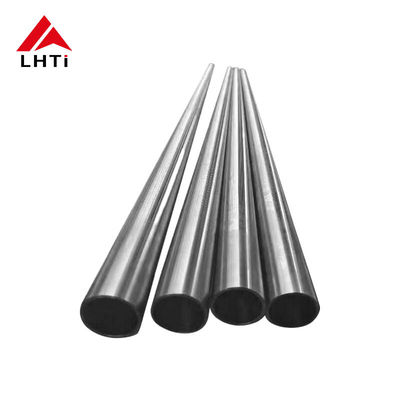

পণ্যের ছবি
