গ্রেড ৯ টাইটানিয়াম টিউব ASTM B338 উচ্চ তাপমাত্রা

গ্রেড ৯ টাইটানিয়াম টিউব ASTM B338 উচ্চ তাপমাত্রা

গ্রেড ৯, বা Ti-3Al-2.5V, বিদ্যমান কারণ বিশুদ্ধ টাইটানিয়াম গরম হলে দুর্বল হয়ে যায় কিন্তু সম্পূর্ণ Ti-6Al-4V অ্যালয় পাতলা প্রাচীর টিউবে আঁকা কঠিন। ৩ শতাংশ অ্যালুমিনিয়াম এবং ২.৫ শতাংশ ভ্যানাডিয়াম সংযোজন প্রায় ৬২০ MPa টেনসাইল শক্তি বৃদ্ধি করে এবং কোল্ড পিলগারিং এবং বাঁকানোর জন্য যথেষ্ট নমনীয়তা বজায় রাখে। এই টিউবটি ASTM B338 অনুযায়ী ১০ মিমি থেকে ৫৭ মিমি বাইরের ব্যাস পর্যন্ত বিজোড়, যেখানে লাইনটি উষ্ণ চলে সেখানে ব্যবহারের জন্য অ্যানিল করা হয়েছে।

গ্রেড ৯ কোথায় গ্র২ এবং গ্র৫ এর মধ্যে বসে

গ্রেড ২ প্রায় ৩45 MPa টেনসাইল এবং ২৭5 MPa ইল্ড সরবরাহ করে, চমৎকার নমনীয়তা এবং ক্ষয় প্রতিরোধ ক্ষমতা সহ। গ্রেড ৫, Ti-6Al-4V, ৮95 MPa টেনসাইল এবং ৮২৮ MPa ইল্ড পর্যন্ত পৌঁছায় কিন্তু গঠন করা কঠিন এবং পাতলা দেয়ালের জন্য গরম কাজের প্রয়োজন। গ্রেড ৯ প্রায় ৬২০ MPa টেনসাইল এবং ৪৮3 MPa ইল্ড সহ ১৫ শতাংশ প্রসারণের সাথে মাঝখানে বসে, তাই এটি একই প্রাচীরে গ্রেড ২ এর দ্বিগুণ চাপ বহন করতে পারে এবং এটি এখনও স্ট্যান্ডার্ড টিউব টুলিংয়ে ঠান্ডা আঁকা, বাঁকানো এবং ফ্লারেড করা যেতে পারে।

টিউব ডেটা

তাপমাত্রা সহ্য করার মতো শক্তি

টাইটানিয়াম অ্যালুমিনিয়ামের চেয়ে উচ্চ তাপমাত্রায় তার মডুলাস বজায় রাখে এবং তুলনামূলক খরচের বেশিরভাগ স্টেইনলেস গ্রেডের চেয়ে উচ্চ তাপমাত্রায় তার শক্তি বজায় রাখে। গ্রেড ৯ সাধারণত প্রায় ৩০০ ডিগ্রি সেলসিয়াস পর্যন্ত অবিচ্ছিন্ন পরিষেবাতে ব্যবহৃত হয়; এর উপরে ক্রিপ টেনসাইল শক্তির পরিবর্তে ডিজাইনের ক্ষেত্রে পরিণত হয়, এবং অনুমোদিত চাপকে রুম টেম্পারেচার ডেটাশিট থেকে না নিয়ে প্রযোজ্য কোড থেকে নিতে হবে। তাপীয় প্রসারণ প্রায় ৯ মাইক্রোমিটার/মিটারকে, স্টেইনলেস স্টিলের চেয়ে কম, তাই একটি গরম লাইন সাপোর্টগুলিতে কম নড়াচড়া করে এবং ফ্ল্যাঞ্জড জয়েন্টগুলিতে কম চাপ সৃষ্টি করে।

টাইটানিয়াম একটি শব্দ অক্সাইড ফিল্ম উপস্থিত থাকা পর্যন্ত জারণ প্রতিরোধ করে। বাতাসে ফিল্মটি প্রায় ৬০০ ডিগ্রি সেলসিয়াস পর্যন্ত প্রতিরক্ষামূলক থাকে, তবে উচ্চ চাপের অক্সিজেন বা হাইড্রোজেন বহনকারী স্রোতে পরিষেবার সীমা অনেক কম এবং তরলের বিরুদ্ধে পরীক্ষা করা উচিত, মূল তাপমাত্রার বিরুদ্ধে নয়।

ফোরজিং, প্রেসিং এবং কোল্ড ওয়ার্ক

চাপ লাইনের জন্য টিউব প্রায়শই ফোরজিং এবং প্রান্তগুলি প্রেসিং করে শেষ করা হয়, তারপরে সংযোগের বিবরণ মেশিন করা হয়, তাই শস্য প্রবাহ আকৃতির পরিবর্তে তার উপর দিয়ে যায়। কোল্ড ড্রন টিউব পাসের মধ্যে অ্যানিল করা হয়, এবং কোনও বাঁক বা ফ্লেয়ারের পরে স্ট্রেস রিলিফ করা উচিত যদি লাইনটি কম্পন বা তাপীয় চক্র দেখে। কাটিং, ডিবারিং এবং মার্কিং ডেডিকেটেড টাইটানিয়াম টুলিং দিয়ে করা হয় যাতে পৃষ্ঠে লোহা প্রবেশ না করে।

কোথায় এটি ব্যবহৃত হয়

মহাকাশ হাইড্রোলিক লাইনগুলি ক্লাসিক অ্যাপ্লিকেশন, যেখানে একটি গ্রেড ৯ টিউব ইস্পাতের ওজনের একটি ভগ্নাংশে ৩০০০ পিএসআই বহন করে। একই টিউব ইন্সট্রুমেন্ট এবং ইমপালস লাইন, অফশোর হাইড্রোলিক সিস্টেম, মেডিকেল গ্যাস ম্যানিফোল্ড এবং পারফরম্যান্স বাইসাইকেল ফ্রেম এবং রাসায়নিক প্ল্যান্টগুলিতে দেখা যায় যেখানে গ্রেড ২ চাপ ধরে রাখার জন্য একটি ভারী প্রাচীরের প্রয়োজন হবে।

অর্ডার এবং প্যাকিং

বাইরের ব্যাস, প্রাচীর, গ্রেড, টেম্পার এবং টেস্ট প্যাকেজ উল্লেখ করুন, উদাহরণস্বরূপ ২৫ মিমি x ১.৫ মিমি গ্রেড ৯ ASTM B338 অ্যানিল করা, এডি কারেন্ট পরীক্ষিত, ৬০০০ মিমি সোজা দৈর্ঘ্য। টিউব প্লাস্টিক ক্যাপ সহ কাঠের কেসে পাঠানো হয়, এবং প্রতিটি কেসে হিট নম্বর এবং মিল সার্টিফিকেট বহন করে যাতে প্রাপ্তির সময় উপাদানটি ট্রেস করা যায়।

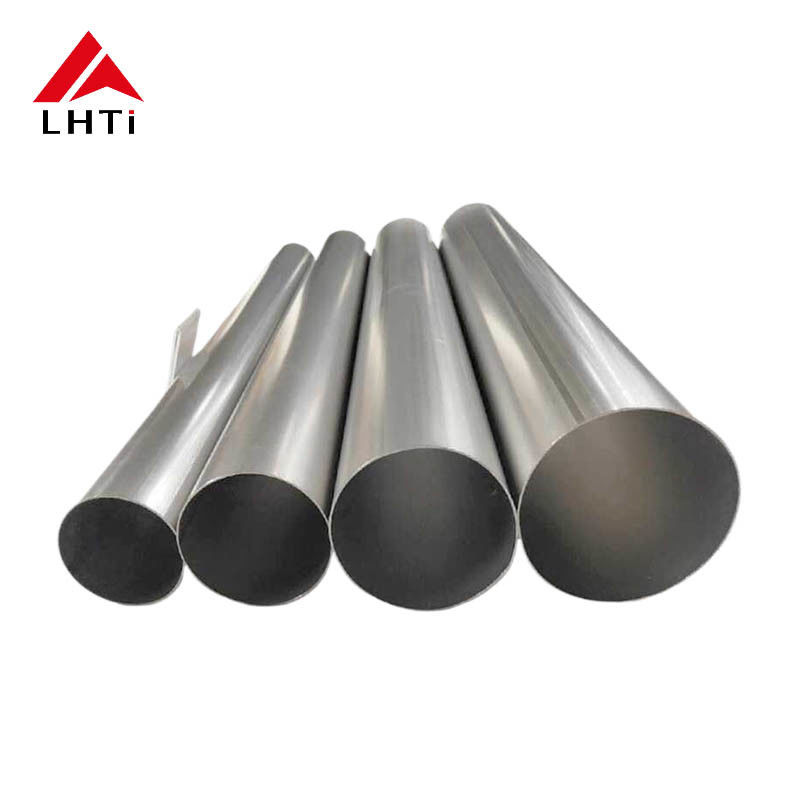

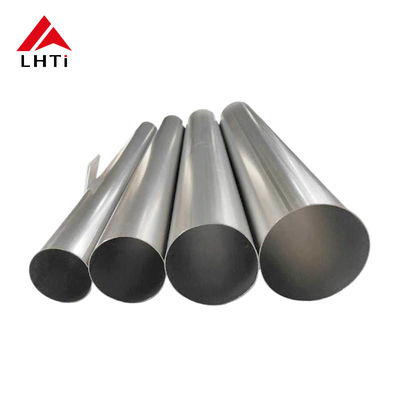

পণ্যের ছবি
