ডিএন১৫ টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ এএসএমই বি১৬.৫ ক্লাস ১৫০

DN15 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ ASME B16.5 ক্লাস 150

DN15, বা 1/2 ইঞ্চি, ASME B16.5-এ তালিকাভুক্ত সবচেয়ে ছোট আকার, এবং এই আকারের একটি স্লিপ-অন ফ্ল্যাঞ্জ খুব কমই তার চাপ রেটিং দ্বারা সীমাবদ্ধ থাকে। কী নির্ধারণ করে যে জয়েন্টটি টিকে থাকবে কিনা তা হল ফ্ল্যাঞ্জ বোর এবং 1/2 ইঞ্চি সিমলেস পাইপের দেয়ালের মধ্যে ফিট যা এটি স্লাইড করে, এবং দুটি ফিলেট ওয়েল্ড যা এটিকে সেখানে ধরে রাখে। এই ফ্ল্যাঞ্জটি টাইটানিয়াম থেকে গ্রেড 2 বা গ্রেড 7-এ মেশিন করা হয় এবং একটি উত্তোলিত মুখ সহ সরবরাহ করা হয়, যা একটি ম্যাচিং 1/2 ইঞ্চি সিমলেস পাইপের সাথে জোড়া লাগানোর জন্য প্রস্তুত।

পাইপের দেয়াল জয়েন্ট নিয়ন্ত্রণ করে

একটি স্লিপ-অন ফ্ল্যাঞ্জ পাইপ দ্বারা অবস্থিত, কোনও মেশিন করা সকেট দ্বারা নয়, তাই বোরকে পাইপের বাইরের ব্যাস পরিষ্কার করতে হবে যাতে ঠান্ডা অবস্থায় স্লাইড করার জন্য পর্যাপ্ত ক্লিয়ারেন্স থাকে এবং জমা দেওয়ার জন্য একটি ফিলেট থাকে। 1/2 ইঞ্চি সাইজের শিডিউল 10S পাইপের দেয়াল প্রায় 2.8 মিমি; শিডিউল 80S 5 মিমি এর বেশি। পাতলা দেয়ালে বার্ন-থ্রু এবং একটি অবতল ফিলেটের ঝুঁকি থাকে যা পায়ের কাছে ফাটল ধরে। ভারী দেয়ালে ফ্ল্যাঞ্জ অনেক বেশি তাপ শোষণ করে এবং উত্তোলিত মুখটি লিক করার জন্য যথেষ্ট বিকৃত হতে পারে। উভয়ই ওয়েল্ডিং ভেরিয়েবল, উপাদান ভেরিয়েবল নয়, এই কারণেই অর্ডার করার সময় পাইপের শিডিউল উল্লেখ করা উচিত।

ফ্ল্যাঞ্জ ডেটা

গ্রেড 2 বা গ্রেড 7

গ্রেড 2 বেশিরভাগ কাজের জন্য: সমুদ্রের জল, লবণাক্ত জল, ক্লোরিনেটেড কুলিং ওয়াটার, হাইপোক্লোরাইট ডোজিং এবং খাদ্য গ্রেডের লাইন, যেখানে বাণিজ্যিকভাবে বিশুদ্ধ ধাতু প্যাসিভেট করে এবং পরিষ্কার থাকে। গ্রেড 7 0.12 থেকে 0.25 শতাংশ প্যালাডিয়াম যোগ করে, যা হাইড্রোক্লোরিক অ্যাসিডের মতো বিজারক অ্যাসিডে এবং গরম ক্লোরাইড পরিষেবাতে ব্রেকডাউন সম্ভাবনা বাড়ায় যেখানে গ্রেড 2 পিট করা শুরু করবে। DN15 লাইনের জন্য খরচের পার্থক্য সামান্য, তাই পছন্দটি স্বাভাবিক অবস্থার পরিবর্তে সবচেয়ে খারাপ অবস্থার রসায়নের অনুসরণ করা উচিত।

ক্লাস 150 হল পরিবেষ্টিত তাপমাত্রায় একটি রেটিং। লাইনের তাপমাত্রা বাড়ার সাথে সাথে অনুমোদিত চাপ কমে যায়, তাই একটি গরম 1/2 ইঞ্চি শাখা হেডলাইন নম্বরের পরিবর্তে রেটিং টেবিলের প্রয়োজন। স্টেইনলেস স্টিলের তুলনায় টাইটানিয়ামের তাপীয় প্রসারণও কম, যা একটি গরম এবং ঠান্ডা চক্রের মাধ্যমে বোল্টের লোডকে আরও স্থিতিশীল রাখে।

একটি DN15 স্লিপ-অন ওয়েল্ডিং

যেহেতু অংশটি ছোট, তাই প্রতি পাসে তাপ ইনপুট একটি বড় ফ্ল্যাঞ্জের চেয়ে বেশি গুরুত্বপূর্ণ। ফ্ল্যাঞ্জটিকে পাইপের সাথে বর্গাকার করে ট্যাগ করুন, একটি সোজা প্রান্ত দিয়ে মুখের রান-আউট পরীক্ষা করুন, তারপর প্রথমে ভিতরের ফিলেট এবং তারপরে বাইরের ফিলেট ওয়েল্ড করুন, দিকগুলি পর্যায়ক্রমে যাতে টান ভারসাম্যপূর্ণ থাকে। উত্তোলিত মুখ থেকে আর্ক দূরে রাখুন। হাবের পিছনে একটি চিল রিং বা একটি ভেজা কাপড় মুখটিকে সমতল রাখে এবং শেষ পাসের পরে ধীরে ধীরে ঠান্ডা করা পুরু অংশে বাতাসের শীতলতা দ্বারা রেখে যাওয়া শক্ত, ফাটল প্রবণ অঞ্চল এড়ায়। ওয়েল্ডিংয়ের পরে পিকলিং তাপের রঙে প্যাসিভ ফিল্ম পুনরুদ্ধার করে।

পরিদর্শন এবং প্যাকিং

প্রতিটি লট B16.5 এর বিপরীতে ডাইমেনশনালি পরীক্ষা করা হয়, হাবের উপর পজিটিভ মেটেরিয়াল আইডেন্টিফাই করা হয় এবং হিট নম্বরে ট্রেস করা হয়, এবং মুখের সাথে একটি প্লাইউড কেসে প্যাক করা হয় যাতে খাঁজগুলি অক্ষত অবস্থায় পৌঁছায়। ফ্ল্যাঞ্জগুলি আকার, ক্লাস, গ্রেড এবং পাইপ শিডিউল দ্বারা উদ্ধৃত করা হয়, এবং ম্যাচিং গ্যাসকেট এবং বোল্ট সেট একই চালানে যোগ করা যেতে পারে যদি লাইনটি একটি ইউনিট হিসাবে তৈরি করা হয়।

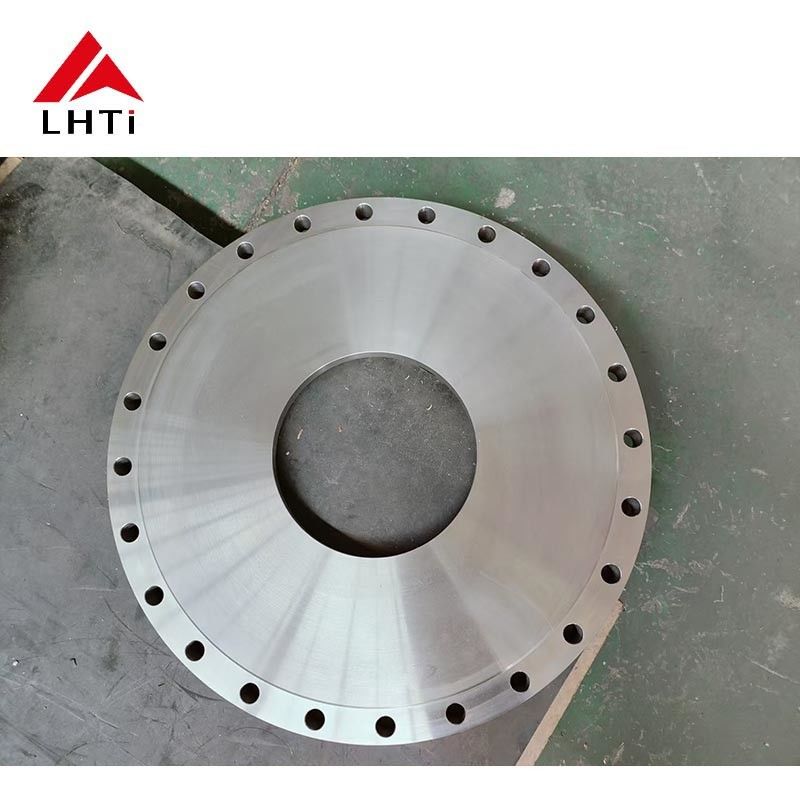

পণ্যের ছবি
