ASME B16.5 ক্লাস ১৫০ টাইটানিয়াম ফ্ল্যাঞ্জ Gr5 Gr7

ASME B16.5 ক্লাস 150 টাইটানিয়াম ফ্ল্যাঞ্জ Gr5 Gr7

বেশিরভাগ টাইটানিয়াম ফ্ল্যাঞ্জ গ্রেড 2-এ তৈরি হয় কারণ এটি সস্তা এবং সহনশীল। এই পৃষ্ঠাটি সেই দুটি মামলার জন্য যেখানে গ্রেড 2 ভুল উত্তর: একটি লাইন যেখানে ফ্ল্যাঞ্জকে উচ্চ চাপ বা পুনরাবৃত্ত যান্ত্রিক লোড বহন করতে হবে, এবং একটি লাইন যেখানে মাধ্যমটি একটি হ্রাসকারী অ্যাসিড যা বিশুদ্ধ গ্রেডকে আক্রমণ করে। উভয়ই ASME B16.5 ক্লাস 150 স্লিপ-অন প্যাটার্নে একটি উঁচু মুখ সহ সরবরাহ করা হয়, তাই প্ল্যান্টে ইতিমধ্যে ব্যবহৃত গ্যাসকেট, বোল্ট এবং গ্যাসকেট-শিডিউল পরিবর্তন করতে হবে না।

ছোট এনভেলপে শক্তির জন্য Gr5

গ্রেড 5, Ti-6Al-4V, 895 MPa টেনসাইল এবং 828 MPa ইল্ড অর্জন করে, যা গ্রেড 2 এর প্রায় আড়াই গুণ। একটি ফ্ল্যাঞ্জে এর মানে হল যে একই জয়েন্ট কম ধাতু দিয়ে তৈরি করা যেতে পারে, এই কারণেই Gr5 কম্প্যাক্ট স্কিড, উচ্চ চাপের ইনজেকশন ম্যানিফোল্ড এবং সরঞ্জামের উপর বেছে নেওয়া হয় যেখানে ফ্ল্যাঞ্জকে একটি টাইট এনভেলপের ভিতরে বসতে হয়। অ্যালয়টি প্রায় 400 C পর্যন্ত এর শক্তি ধরে রাখে, তাই একটি Gr5 ফ্ল্যাঞ্জ শক্ত থাকে যেখানে একটি বিশুদ্ধ টাইটানিয়াম ফ্ল্যাঞ্জ বোল্ট লোডের অধীনে ক্রিপ করা শুরু করবে।

হ্রাসকারী অ্যাসিডের জন্য Gr7

গ্রেড 7 0.12 থেকে 0.25 শতাংশ প্যালাডিয়াম যোগ করে। প্যালাডিয়াম পৃষ্ঠের ফিল্মের ক্ষয় সম্ভাবনা বাড়ায়, তাই ধাতু হ্রাসকারী পরিবেশে তার প্যাসিভ স্তর বজায় রাখে যেখানে গ্রেড 2 দ্রবীভূত হবে: হাইড্রোক্লোরিক অ্যাসিড, মাঝারি ঘনত্বের সালফিউরিক অ্যাসিড, গরম ক্লোরাইড ব্রাইন এবং কিছু জৈব অ্যাসিড। Gr7-এর ফ্ল্যাঞ্জগুলি অ্যাসিড আনলোডিং আর্ম, পিকলিং লাইন এবং ক্লোর অ্যালকালি প্ল্যান্টে সাধারণ যেখানে পাইপিং ইতিমধ্যেই Gr7 এবং একটি গ্রেড 2 ফ্ল্যাঞ্জ সিস্টেমের দুর্বলতম বিন্দু হয়ে উঠবে।

এক নজরে Gr5 এবং Gr7

ASME B16.5 সাইটে গুরুত্বপূর্ণ বিবরণ

বোল্ট প্যাটার্নটি ইঞ্চি প্যাটার্ন, তাই একটি ক্লাস 150 ASME গ্যাসকেট এবং ইঞ্চি বোল্ট অ্যাডাপ্টার ছাড়াই ফিট হয়, যা একই আকারের DIN ফ্ল্যাঞ্জের বিপরীতে। ক্লাস 150 কম চাপে বিস্তৃত আকারের পরিসীমা কভার করে; প্রায় 180 C এর উপরে অনুমোদিত চাপ কমে যায় এবং ক্লাস 300 প্যাটার্ন সাধারণত পরিবর্তে নির্দিষ্ট করা হয়। স্লিপ-অন ফ্ল্যাঞ্জগুলি দুটি ফিলেট ওয়েল্ড দিয়ে ওয়েল্ড করা হয়, যা সাইট ফেব্রিকেশনের জন্য উপযুক্ত, যখন একই গ্রেডের ওয়েল্ড নেক ব্যবহার করা হয় যেখানে জয়েন্টটি সাইক্লিক লোড দেখবে বা যেখানে রেডিওগ্রাফি প্রয়োজন।

মুখ, চিহ্নিতকরণ এবং পরিদর্শন

উঁচু মুখটি 2 মিমি উচ্চতায় 125 থেকে 250 AARH ফিনিশে মেশিন করা হয়, এবং একটি ফ্ল্যাট ফেস সংস্করণ ফুল ফেস গ্যাসকেটের জন্য উপলব্ধ। প্রতিটি ফ্ল্যাঞ্জে গ্রেড, আকার, ক্লাস এবং হিট নম্বর স্ট্যাম্প করা হয়, এবং হিট নম্বরটি সার্টিফিকেটে পুনরাবৃত্তি করা হয় যাতে উপাদানটি গলানো এবং ফোরজিংয়ের মাধ্যমে ট্রেস করা যায়। স্টার্টিং স্টকের আল্ট্রাসনিক পরিদর্শন এবং মেশিন করা মুখগুলির পেনিট্রেন্ট টেস্টিং উপলব্ধ, এবং প্রতিটি লটের সাথে ASME B16.5 এর একটি ডাইমেনশনাল রিপোর্ট জারি করা হয়। আকারগুলি 1/2 ইঞ্চি থেকে 24 ইঞ্চি পর্যন্ত চলে, পাতলা কাঠের কেসে মুখ থেকে মুখ পর্যন্ত প্যাক করা হয়।

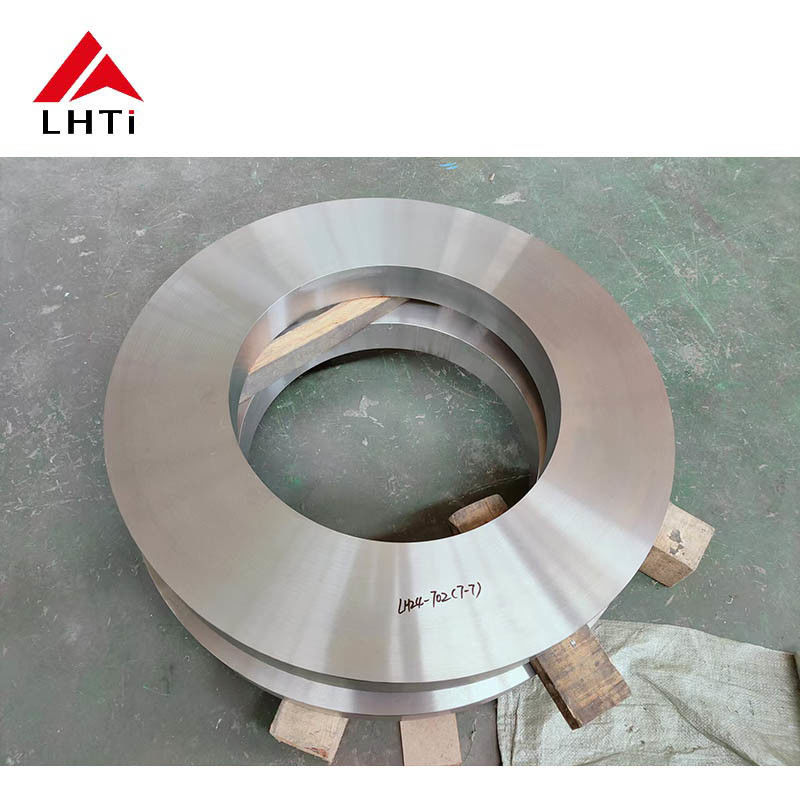

পণ্যের ছবি
