ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ ক্লাস 150

ASME B16.5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ ক্লাস 150

একটি স্লিপ-অন ফ্ল্যাঞ্জ একটি ব্যবহারিক পছন্দ যখন একটি টাইটানিয়াম লাইন সাইটের উপর একটি বট ঢালাই মেশিন ছাড়া নির্মিত হতে হবে। পাইপ খাঁজ মধ্য দিয়ে যায় এবং উভয় পক্ষ থেকে filleted হয়,তাই ফ্ল্যাঞ্জ একটি যান্ত্রিক counterbore সঙ্গে সারিবদ্ধ পরিবর্তে চোখ দ্বারা অবস্থিত এবং ট্যাক করা হয়এই পৃষ্ঠাটি ASME B16.5 ক্লাস 150 সংস্করণকে গ্রেড 1, গ্রেড 2 এবং গ্রেড 12 এর জন্য গ্যাসকেটযুক্ত জয়েন্টগুলির জন্য উত্থাপিত মুখ এবং পুরো মুখের গ্যাসকেটগুলির জন্য সমতল মুখ বা কাস্ট আয়রনের সাথে মিলিত।

স্লিপ-অন জয়েন্ট কিভাবে তৈরি হয়

পাইপ বাইরের ব্যাসার্ধের চেয়ে প্রায় 1 মিমি বড় মেশিন করা হয় 4 ইঞ্চি পর্যন্ত আকারের জন্য, যাতে ফ্ল্যাঞ্জটি জায়গায় স্লাইড হয় এবং পাইপের শেষটি মুখের সাথে ফ্লাশ করে ফিরে আসে। দুটি ফিললেট ওয়েডস,এক হাব ভিতরে এবং এক বাইরে, লোড বহন; সমাবেশ একটি গহ্বরযুক্ত জয়েন্ট তুলনায় শক্তিশালী এবং একটি বট weld তুলনায় অনেক কম প্রস্তুতি প্রয়োজন। কারণ পাইপ একটি সঠিক দৈর্ঘ্য কাটা প্রয়োজন হয় না,স্লিপ-অন ফ্ল্যাঞ্জগুলি সাইটের পরিমাপের ত্রুটিগুলি সহ্য করে এবং বিদ্যমান লাইনে সহজেই প্রতিস্থাপন করা হয়.

ক্লাস ১৫০ ASME B16 অনুযায়ী মাত্রা।5

গ্রেড নির্বাচন

গ্রেড ১ নিম্নচাপের জল এবং সমুদ্রের জলের জন্য ব্যবহৃত হয় যেখানে নমনীয়তা এবং ওয়েল্ডেবিলিটি সর্বাধিক গুরুত্বপূর্ণ, সর্বনিম্ন 240 এমপিএ এর টান শক্তি সহ।গ্রেড ২ হল সাধারণ পাইপিংয়ের জন্য ওয়ার্কহর্স 345 এমপিএ ন্যূনতম টান এবং 275 এমপিএ ফলন. গ্রেড 12 0.2 থেকে 0.4 শতাংশ মলিবডেনাম এবং 0.6 থেকে 0.9 শতাংশ নিকেল যোগ করে, যা হ্রাসকারী অ্যাসিড এবং গরম ক্লোরাইড সার্ভিসে ফাটল আক্রমণের প্রতিরোধের বৃদ্ধি করে;এটি হাইড্রোক্লোরিক এসিড হ্যান্ডলিং এবং তাপ এক্সচেঞ্জার সংযোগগুলির জন্য নির্দিষ্ট করা গ্রেড যেখানে গ্রেড 2 গর্তগ্রেড ৭, ০.১২ থেকে ০.২৫ শতাংশ প্যালাডিয়াম, সবচেয়ে আক্রমণাত্মক হ্রাস পরিবেশের জন্য উপলব্ধ।

মুখোমুখি, চিহ্নিতকরণ এবং পরিদর্শন

উত্থাপিত মুখের ফ্ল্যাঞ্জগুলি একটি 2 মিমি উত্থাপিত মুখ এবং 125 থেকে 250 এএআরএইচ সমাপ্তি সহ সরবরাহ করা হয়, পুরো মুখের গ্যাসকেট পৃষ্ঠের সাথে সমতল মুখ। প্রতিটি ফ্ল্যাঞ্জকে গ্রেড, আকার,ক্লাস এবং তাপ সংখ্যা, এবং তাপ সংখ্যাটি প্যাকিং তালিকায় পুনরাবৃত্তি করা হয় যাতে উপাদানটি মিল সার্টিফিকেটের দিকে অনুসরণ করা যায়। ASME বিভাগ V এর জন্য অতিস্বনক এবং অনুপ্রবেশকারী পরীক্ষা অনুরোধে উপলব্ধ,এবং ASME B16 অনুযায়ী মাত্রা রিপোর্ট জারি করা হয়প্রতিটি লটের জন্য.5 টেবিল।

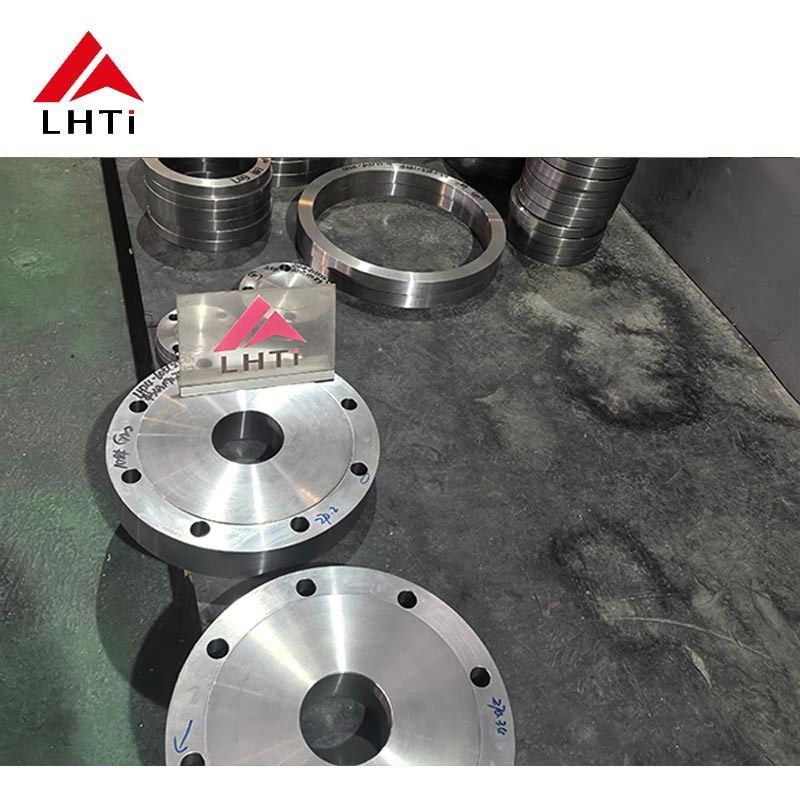

প্রোডাক্টের ছবি
