পণ্যের বিবরণ

বাড়ি পণ্য

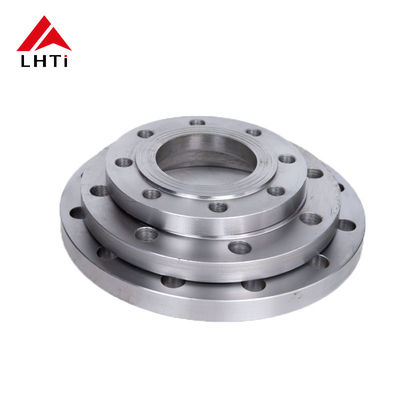

ক্লাস ৬০০ চাপের রেটিং এবং উত্থাপিত মুখের নকশা সহ গ্রেড ২ টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ

ব্র্যান্ড নাম:	LHTi
মডেল নম্বর:	ঝালাই ঘাড় ফ্ল্যাঞ্জ
MOQ.:	200 টুকরা
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 500 টন/টন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

বাওজি, চীন

সাক্ষ্যদান:

ISO9001,CE,etc

সংযোগ:

ঢালাই

তাপমাত্রা পরিসীমা:

-250 ° F - 600 ° F

প্রধান পণ্য:

বিরামবিহীন এবং ld ালাই স্টিল পাইপ, ফ্ল্যাঞ্জ

গ্যাসকেটের ধরন:

সর্পিল ক্ষত/অ-অ্যাসবেস্টস/PTFE

প্রস্তুতকারক:

বিশ্বব্যাপী বিভিন্ন নির্মাতার কাছ থেকে পাওয়া যায়

ফ্ল্যাঞ্জ ফেসিং:

আরএফ, এফএফ, আরটিজে

টাইপ:

প্রক্রিয়া:

কাস্টিং, ফরজিং, মেশিনিং, ইত্যাদি

উপকরণ:

টাইটানিয়াম ধাতু বা টাইটানিয়াম খাদ

গ্রেড:

Gr1, Gr2, Gr7, Gr12

Qc নথি:

উপাদান এবং মাত্রা রিপোর্ট স্বাভাবিক হিসাবে

পৃষ্ঠ:

আরএফ

সহনশীলতা:

ISO 9001 CT8~10 বা GB 12362 যথার্থতা

মুখের ধরন:

আরএফ, এফএফ, টিজি, আরজে ইত্যাদি।

আকৃতি:

বিজ্ঞপ্তি

প্যাকেজিং বিবরণ:

প্লাইউড কেস বা প্যালেট, অথবা আপনার প্রয়োজন অনুযায়ী

যোগানের ক্ষমতা:

প্রতি মাসে 500 টন/টন

বিশেষভাবে তুলে ধরা:

SORF টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ

ইন্ডাস্ট্রিয়াল অ্যাপ্লিকেশন টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ

ASME B16.5 টাইটানিয়াম স্লিপ অন ফ্ল্যাঞ্জ

পণ্যের বর্ণনা

Gr2 Gr5 Ti SORF Flanges – ASME B16.5 ক্লাস 600 RF ইন্ডাস্ট্রিয়াল

শিল্প অ্যাপ্লিকেশনগুলিতে, শক্তিশালী এবং নির্ভরযোগ্য ফ্ল্যাঞ্জ সংযোগগুলি উচ্চ চাপের অধীনে তরল সিস্টেমের অখণ্ডতা এবং দক্ষতা বজায় রাখার জন্য অত্যন্ত গুরুত্বপূর্ণ। ASME B16.5 Gr2 Gr5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জস ক্লাস 600 একটি রাইজড ফেস (RF) সহ উচ্চ-চাপ পরিবেশের কঠোর চাহিদা মেটাতে ইঞ্জিনিয়ার করা হয়েছে। এই ফ্ল্যাঞ্জগুলি গ্রেড 2 (Gr2) এবং গ্রেড 5 (Gr5) টাইটানিয়াম থেকে তৈরি করা হয়েছে, যা উচ্চতর জারা প্রতিরোধ এবং শক্তি প্রদান করে, রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উৎপাদন, এবং অফশোর তেল ও গ্যাস সিস্টেমের মতো বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য তাদের আদর্শ করে তোলে।

টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জের মূল বৈশিষ্ট্য

ASME B16.5 স্পেসিফিকেশন, ক্লাস 600-এর জন্য ডিজাইন করা টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জগুলি নিম্নলিখিত মূল বৈশিষ্ট্যগুলি অফার করে:

উচ্চ চাপ রেটিং:একটি ক্লাস 600 চাপ রেটিং সহ, এই ফ্ল্যাঞ্জগুলি উচ্চ-চাপ পরিবেশগুলি পরিচালনা করতে সক্ষম, তাদের শিল্প অ্যাপ্লিকেশনের চাহিদার জন্য উপযুক্ত করে তোলে।
জারা প্রতিরোধের:টাইটানিয়াম তার অসামান্য ক্ষয় প্রতিরোধের জন্য পরিচিত, বিশেষ করে অ্যাসিডিক, লবণাক্ত, বা রাসায়নিকভাবে প্রতিক্রিয়াশীল তরলগুলির মতো আক্রমনাত্মক পরিবেশে, দীর্ঘ জীবনকাল নিশ্চিত করে।
শক্তি এবং স্থায়িত্ব:গ্রেড 2 এবং গ্রেড 5 টাইটানিয়ামে উপলব্ধ, এই ফ্ল্যাঞ্জগুলি বিভিন্ন উচ্চ-চাপ প্রয়োগের জন্য শক্তি, নমনীয়তা এবং স্থায়িত্বের মিশ্রণ অফার করে।
ইনস্টলেশন সহজ:স্লিপ-অন ডিজাইনটি পাইপের উপর স্লিপ করে সহজ এবং দক্ষ ইনস্টলেশনের জন্য অনুমতি দেয়, এটি অনেক সিস্টেমের জন্য একটি খরচ-কার্যকর পছন্দ করে তোলে।
উত্থাপিত মুখের নকশা:উত্থাপিত মুখ (RF) একটি আরও নিরাপদ সিলিং পৃষ্ঠ নিশ্চিত করে, এমনকি উচ্চ-চাপ সিস্টেমেও ফুটো হওয়ার সম্ভাবনা হ্রাস করে।

স্লিপ-অন ফ্ল্যাঞ্জের জন্য টাইটানিয়াম গ্রেড

গ্রেড 2 টাইটানিয়াম (CP টাইটানিয়াম):

জারা প্রতিরোধের:আক্রমনাত্মক পরিবেশের বিস্তৃত পরিসরে চমৎকার, বিশেষ করে লবণাক্ত পানি এবং রাসায়নিক প্রয়োগে।
শক্তি:মাঝারি শক্তি কিন্তু নমনীয়তা এবং জোড়যোগ্যতার ক্ষেত্রে উচ্চতর।
অ্যাপ্লিকেশন:সমুদ্রের জল নিষ্কাশন, রাসায়নিক প্রক্রিয়াকরণ এবং সামুদ্রিক পরিবেশের মতো অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

গ্রেড 5 টাইটানিয়াম (Ti-6Al-4V):

খাদ রচনা:অ্যালুমিনিয়াম এবং ভ্যানাডিয়াম রয়েছে, যা ভাল জারা প্রতিরোধের বজায় রাখার সময় শক্তি উল্লেখযোগ্যভাবে বৃদ্ধি করে।
শক্তি:গ্রেড 2 এর চেয়ে উচ্চ প্রসার্য এবং ফলন শক্তি, এটি উচ্চ-চাপ এবং উচ্চ-চাপ প্রয়োগের জন্য আদর্শ করে তোলে।
অ্যাপ্লিকেশন:উচ্চ শক্তির প্রয়োজন হয় এমন সিস্টেমের জন্য আদর্শ, যেমন বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল, এবং অফশোর তেল ও গ্যাস অপারেশন।

ক্লাস 600 SORF ফ্ল্যাঞ্জে Gr2 এবং Gr5 টাইটানিয়ামের সুবিধা

গ্রেড 2 (Gr2) টাইটানিয়াম:

উচ্চতর জারা প্রতিরোধের:রাসায়নিক, লবণাক্ত জল, বা অম্লীয় তরল জড়িত শিল্প পরিবেশের জন্য আদর্শ।
খরচ-কার্যকর:Gr2 অন্যান্য গ্রেডের তুলনায় তুলনামূলকভাবে কম খরচে চমৎকার জারা প্রতিরোধের অফার করে, এটি এমন অ্যাপ্লিকেশনের জন্য একটি আদর্শ পছন্দ যেখানে জারা প্রধান উদ্বেগের বিষয় কিন্তু উচ্চ শক্তি অগ্রাধিকার নয়।

গ্রেড 5 (Gr5) টাইটানিয়াম:

বর্ধিত শক্তি এবং দৃঢ়তা:Gr5 এর উচ্চ শক্তি-থেকে-ওজন অনুপাতের জন্য পরিচিত, এটিকে উচ্চ চাপ এবং চাপ সহনশীলতার প্রয়োজন এমন পরিবেশের জন্য উপযুক্ত করে তোলে।
দীর্ঘ সেবা জীবন:এর উচ্চতর শক্তির সাথে, Gr5 প্রায়শই আরও বেশি চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য বেছে নেওয়া হয়, চ্যালেঞ্জিং পরিবেশে দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।

উত্থাপিত মুখের সাথে টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জেস ক্লাস 600 SORF-এর অ্যাপ্লিকেশন

টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জ ক্লাস 600 বিভিন্ন শিল্প খাতে ব্যাপকভাবে ব্যবহৃত হয়। উত্থাপিত মুখ (RF) নকশা একটি সর্বোত্তম সিলিং পৃষ্ঠ নিশ্চিত করে, এমনকি চরম চাপের মধ্যেও। কিছু সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদ:টাইটানিয়াম আক্রমনাত্মক রাসায়নিকের বিস্তৃত পরিসরে অত্যন্ত প্রতিরোধী, এই ফ্ল্যাঞ্জগুলিকে রাসায়নিক চুল্লি, পাতন কলাম এবং পাইপিং সিস্টেমে ব্যবহারের জন্য আদর্শ করে তোলে।
অফশোর তেল এবং গ্যাস:উপকূলীয় পরিবেশে, যেখানে সমুদ্রের জল এবং উচ্চ চাপের সংস্পর্শে আসা সাধারণ, এই ফ্ল্যাঞ্জগুলি সাবসি পাইপলাইন, প্ল্যাটফর্ম এবং স্টোরেজ সুবিধাগুলিতে গুরুত্বপূর্ণ সংযোগের জন্য প্রয়োজনীয় জারা প্রতিরোধ এবং শক্তি প্রদান করে।
বিদ্যুৎ উৎপাদন:পারমাণবিক বিদ্যুৎ কেন্দ্র, তাপবিদ্যুৎ কেন্দ্র এবং গ্যাস টারবাইনে ব্যবহৃত হয়, যেখানে উচ্চ চাপ এবং তাপমাত্রা অসামান্য শক্তি এবং ক্ষয় প্রতিরোধের উপাদানগুলির চাহিদা রাখে।
বিশুদ্ধকরণ উদ্ভিদ:যেহেতু টাইটানিয়াম লবণাক্ত পানির ক্ষয়ের জন্য অত্যন্ত প্রতিরোধী, এই ফ্ল্যাঞ্জগুলি ডিস্যালিনেশন সিস্টেমের জন্য উপযুক্ত যেখানে সমুদ্রের জল পানযোগ্য জলে রূপান্তরিত হয়।
জল চিকিত্সা সুবিধা:টাইটানিয়ামের ক্ষয় এবং বায়োফুলিংয়ের প্রতিরোধ এটিকে রাসায়নিকভাবে চিকিত্সা করা বা আক্রমনাত্মক জল পরিচালনাকারী জল শোধনাগারগুলির জন্য উপযুক্ত করে তোলে।
উচ্চ-তাপমাত্রা এবং চাপ সিস্টেম:মহাকাশ, ফার্মাসিউটিক্যাল ম্যানুফ্যাকচারিং এবং সার উৎপাদনের মতো শিল্পগুলিতে, এই ফ্ল্যাঞ্জগুলি ব্যবহার করা হয় যেখানে উচ্চ তাপমাত্রা এবং চাপের অবস্থা বিদ্যমান।

ফ্ল্যাঞ্জের মাত্রা এবং স্পেসিফিকেশন

নিচের সারণীটি ASME B16.5 Gr2 Gr5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জেস ক্লাস 600 SORF-এর জন্য নামমাত্র মাত্রা, বোল্টের আকার এবং চাপের রেটিং তুলে ধরেছে।

নামমাত্র পাইপ আকার (NPS)	বোল্ট সার্কেল ব্যাস (BC)	বোল্টের আকার	বোল্টের সংখ্যা	ফ্ল্যাঞ্জ পুরুত্ব (T)	মুখের প্রস্থ (F)	বোর (আইডি)
1/2"	2.38"	5/8"	4	0.88"	0.50"	0.84"
1"	3.00"	3/4"	4	1.00"	0.56"	1.05"
2"	4.38"	7/8"	8	1.12"	0.75"	2.07"
4"	6.75"	1"	8	1.50"	1.00"	4.09"
৬"	9.00"	1-1/4"	12	1.75"	1.25"	6.13"
12"	13.50"	1-1/2"	16	2.38"	1.50"	12.13"
24"	21.75"	1-3/4"	20	3.00"	2.00"	24.13"

দ্রষ্টব্য: নির্দিষ্ট পরিচালন প্রয়োজনীয়তা পূরণের জন্য কাস্টম আকার এবং বৈচিত্র উপলব্ধ।

টাইটানিয়াম গ্রেডের উপাদান বৈশিষ্ট্য

গ্রেড 2 এবং গ্রেড 5 টাইটানিয়ামের উপাদানগত বৈশিষ্ট্যগুলি স্লিপ-অন ফ্ল্যাঞ্জেস ক্লাস 600 এর জন্য তাদের উপযুক্ততার চাবিকাঠি:

সম্পত্তি	গ্রেড 2 টাইটানিয়াম	গ্রেড 5 টাইটানিয়াম
প্রসার্য শক্তি (ksi)	50-70 ksi	130-160 ksi
ফলন শক্তি (ksi)	40-60 ksi	120-140 ksi
প্রসারণ (%)	20%	10%
ঘনত্ব (g/cm³)	4.51	4.43
জারা প্রতিরোধের	চমৎকার	ভাল
তাপ পরিবাহিতা (W/m·K)	21.9	7.0
গলনাঙ্ক (°সে)	1668°C	1650°C

গ্রেড 2 চমৎকার জারা প্রতিরোধের অফার করে, যখন গ্রেড 5 উচ্চ-চাপ সিস্টেমের জন্য উচ্চতর শক্তি প্রদান করে।

টর্ক এবং বোল্ট আকারের সুপারিশ

একটি টাইট এবং নিরাপদ সংযোগ নিশ্চিত করতে, ইনস্টলেশনের জন্য উপযুক্ত টর্ক মান ব্যবহার করুন। নীচে বোল্টের আকার এবং টর্কের প্রয়োজনীয়তার জন্য একটি নির্দেশিকা রয়েছে:

নামমাত্র পাইপ আকার (NPS)	বোল্টের আকার (ইঞ্চি)	বোল্টের সংখ্যা	টর্ক (ft-lbs)
1/2"	5/8"	4	40-50
1"	3/4"	4	50-60
2"	7/8"	8	70-90
4"	1"	8	100-120
৬"	1-1/4"	12	130-160
12"	1-1/2"	16	200-250
24"	1-3/4"	20	300-350

উপসংহার

ASME B16.5 Gr2 Gr5 টাইটানিয়াম স্লিপ-অন ফ্ল্যাঞ্জেস ক্লাস 600 একটি উত্থিত মুখের সাথে শিল্প অ্যাপ্লিকেশনের জন্য একটি চমৎকার পছন্দ, বিশেষ করে উচ্চ শক্তি, ক্ষয় প্রতিরোধের এবং স্থায়িত্বের দাবিদার পরিবেশে। রাসায়নিক প্রক্রিয়াকরণ, অফশোর তেল এবং গ্যাস বা বিদ্যুৎ উৎপাদনে ব্যবহার করা হোক না কেন, এই ফ্ল্যাঞ্জগুলি নিরাপদ, উচ্চ-চাপের সংযোগ এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।

আপনার সিস্টেমের জন্য সঠিক টাইটানিয়াম ফ্ল্যাঞ্জ নির্বাচন করা দক্ষতা এবং নিরাপত্তা বজায় রাখার জন্য অপরিহার্য। গ্রেড 2 বা গ্রেড 5 টাইটানিয়াম বেছে নেওয়ার মাধ্যমে, শিল্পগুলি জারা প্রতিরোধ, উচ্চ চাপ সহনশীলতা এবং এমনকি সবচেয়ে চাহিদাপূর্ণ পরিবেশেও দীর্ঘ পরিষেবা জীবন থেকে উপকৃত হতে পারে।
