Gr9 Ti-3Al-2.5V টাইটানিয়াম বার ASTM B265 বৈশিষ্ট্য

Gr9 Ti-3Al-2.5V টাইটানিয়াম বার ASTM B265 বৈশিষ্ট্য

গ্রেড 9 হল টাইটানিয়াম অ্যালয় যা গ্রেড 2 যথেষ্ট শক্তিশালী না হলে এবং গ্রেড 5 প্রয়োজনের চেয়ে বেশি কাঠিন্য আনলে নির্দিষ্ট করা হয়। এর গঠন, Ti-3Al-2.5V বা UNS R56320, বাণিজ্যিকভাবে বিশুদ্ধ টাইটানিয়ামের চেয়ে প্রায় ৮০ শতাংশ বেশি টেনসাইল শক্তি দেয়, সেইসাথে নমনীয়তা, ওয়েল্ডেবিলিটি এবং ক্ষয় প্রতিরোধ ক্ষমতা বজায় রাখে যা টাইটানিয়ামকে প্রথম স্থানে উপযোগী করে তোলে। এই বারগুলি ASTM B265 অনুযায়ী 3 মিমি থেকে 200 মিমি ব্যাস পর্যন্ত সরবরাহ করা হয়, অ্যানিলড বা কোল্ড ওয়ার্কড, যান্ত্রিক পরীক্ষার ফলাফল হিট নম্বরের বিপরীতে রিপোর্ট করা হয়।

Gr9 Gr2 এবং Gr5 এর মধ্যে কোথায় বসে

অ্যানিলড গ্রেড 2 প্রায় 345 MPa টেনসাইল এবং 275 MPa ইল্ডে পৌঁছায়, অ্যানিলড গ্রেড 9 620 MPa এবং 483 MPa তে পৌঁছায়, এবং অ্যানিলড গ্রেড 5 895 MPa এবং 828 MPa থেকে শুরু হয়। তাই গ্রেড 9 মাঝখানে বিস্তৃত ব্যবধান পূরণ করে। এটি 15 থেকে 20 শতাংশের মধ্যে প্রসারণও বজায় রাখে, তাই এটি বাঁকানো, সোয়াগেড এবং থ্রেড করা যেতে পারে ভারী কোল্ড ওয়ার্কড গ্রেড 5 এর মতো ফাটলের ঝুঁকি ছাড়াই। ঘনত্ব 4.48 g/cm3 এবং গলনাঙ্ক প্রায় 1668 ডিগ্রি সেলসিয়াস, অন্যান্য গ্রেডের কাছাকাছি যে একই মেশিনিং এবং ওয়েল্ডিং অনুশীলন প্রযোজ্য।

শর্ত অনুযায়ী যান্ত্রিক বৈশিষ্ট্য

একই বার তিনটি ভিন্ন শক্তির স্তরে অর্ডার করা যেতে পারে, এবং ক্রয় আদেশে কোনটি তা উল্লেখ করতে হবে। নীচের চিত্রগুলি হল মিল সার্টিফিকেটে বারের জন্য সাধারণত রিপোর্ট করা ন্যূনতম মান; তারা হিট সহ পাঠানো সার্টিফিকেটের মানের বিকল্প নয়।

সংখ্যা চালিত করার জন্য রসায়ন সীমা

একই অ্যালুমিনিয়াম এবং ভ্যানাডিয়াম সহ গ্রেড 9 এর দুটি হিট 100 MPa দ্বারা ভিন্ন হতে পারে যদি অক্সিজেন পরিসরের নিম্ন প্রান্তে না রাখা হয়, কারণ অক্সিজেন আলফা টাইটানিয়ামে একটি ইন্টারস্টিশিয়াল শক্তিশালীকারী। এই কারণেই একটি অংশ শক্তি-গুরুত্বপূর্ণ হলে রসায়ন টেবিলটি টেনসাইল টেবিলের মতোই গুরুত্বপূর্ণ।

মিল সার্টিফিকেট কিভাবে পড়তে হয়

টেনশন পরীক্ষাটি বারের একটি নমুনা থেকে ASTM E8 অনুযায়ী চালানো হয়, সাধারণত কেন্দ্রের পরিবর্তে মধ্য-ব্যাসার্ধে, কারণ বাইরের ফাইবারগুলি সেই বৈশিষ্ট্যগুলি বহন করে যা গ্রাহক মেশিনে তৈরি করবে। ইল্ড 0.2 শতাংশ অফসেটে রিপোর্ট করা হয়, প্রসারণ চার ব্যাসের একটি গেজ দৈর্ঘ্যে পরিমাপ করা হয়, এবং ক্ষেত্রফলের হ্রাস আলাদাভাবে রিপোর্ট করা হয়। আগত উপাদানের দ্রুত পরীক্ষার জন্য কাঠিন্য দরকারী তবে এটি টেনশন পরীক্ষার বিকল্প হতে পারে না; একটি হার্ডনেস রিডিং এমন একটি বারে সঠিক দেখাতে পারে যা প্রসারণে ব্যর্থ হয়। সার্টিফিকেটে হিট নম্বর, শর্ত, পরীক্ষার মান এবং প্রকৃত পরিমাপ করা মানগুলি উল্লেখ করা উচিত, কেবল স্পেসিফিকেশন ন্যূনতম নয়।

বার ফর্ম এবং সহনশীলতা

3 মিমি থেকে 25 মিমি পর্যন্ত কোল্ড ড্রন বার h9 বা h11 সহনশীলতায় উজ্জ্বল ফিনিশে সরবরাহ করা হয়, যা স্বয়ংক্রিয় সুইস টার্নিংয়ের জন্য উপযুক্ত। 20 মিমি থেকে 100 মিমি পর্যন্ত পিলড এবং গ্রাউন্ড বার পৃষ্ঠের স্তরটি সরিয়ে দেয় এবং প্রতি মিটারে প্রায় 2 মিমি পর্যন্ত সোজা রাখে। 100 মিমি থেকে 200 মিমি পর্যন্ত হট রোলড বার মেশিনিংয়ের জন্য অতিরিক্ত আকারের সরবরাহ করা হয়। যেখানে ড্রয়িং একটি পালিশ করা পৃষ্ঠের জন্য কল করে, বারগুলি সোজা করার পরে পালিশ করা হয় যাতে ফিনিশটি স্ট্রেইটেনার দ্বারা চিহ্নিত না হয়। প্রান্তগুলি বর্গাকার এবং চ্যামফার করা হয়, এবং প্রতিটি বান্ডিল গ্রেড, হিট নম্বর, আকার এবং শর্ত সহ লেবেলযুক্ত থাকে।

কোল্ড ওয়ার্কিং, বেন্ডিং এবং অ্যানিলিং

গ্রেড 9 দ্রুত কাজ করে শক্ত হয়, তাই গ্রেড 2-এ একটি সহজ বেন্ডের জন্য একটি বড় ব্যাসার্ধ বা একটি মধ্যবর্তী অ্যানিলিংয়ের প্রয়োজন হতে পারে। নিয়ম হিসাবে, অ্যানিলড স্টকের জন্য বারের ব্যাসের তিনগুণ বেন্ড ব্যাসার্ধের অনুমতি দিন এবং যদি অংশটির 20 শতাংশের বেশি কোল্ড হ্রাস প্রয়োজন হয় তবে 700 থেকে 750 ডিগ্রি সেলসিয়াস তাপমাত্রায় ভ্যাকুয়াম বা নিষ্ক্রিয় পরিবেশে অ্যানিল করুন। অ্যানিলিংয়ের পরে পিকলিং পৃষ্ঠে গঠিত অক্সিজেন সমৃদ্ধ স্তরটি সরিয়ে দেয়; সেই স্তরটি শক্ত এবং ভঙ্গুর এবং যদি এটি রোল করা বা বাঁকানো হয় তবে এটি ফাটবে।

অর্ডার এবং প্যাকিং

ব্যাস, দৈর্ঘ্য, শর্ত, পৃষ্ঠ এবং মান অনুযায়ী উদ্ধৃতি দিন, উদাহরণস্বরূপ 20 মিমি Gr9 ASTM B265 অ্যানিলড, কোল্ড ড্রন h9, পালিশ করা, 3000 মিমি। বারগুলি কাঠের বিভাজক সহ প্লাইউড কেসে প্যাক করা হয় যাতে পালিশ করা পৃষ্ঠটি পরিবহনের সময় ঘষা না খায়, এবং কেসে মিল সার্টিফিকেট এবং প্যাকিং তালিকা সহ একটি ডকুমেন্ট পকেট থাকে।

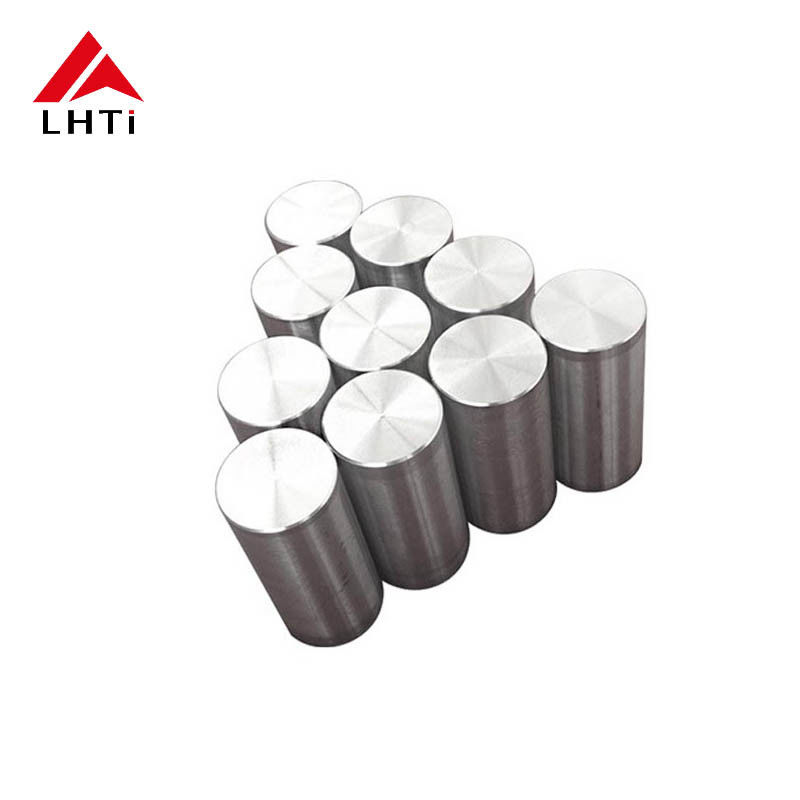

পণ্য চিত্র
